电路设计基础知识(1)――电阻.

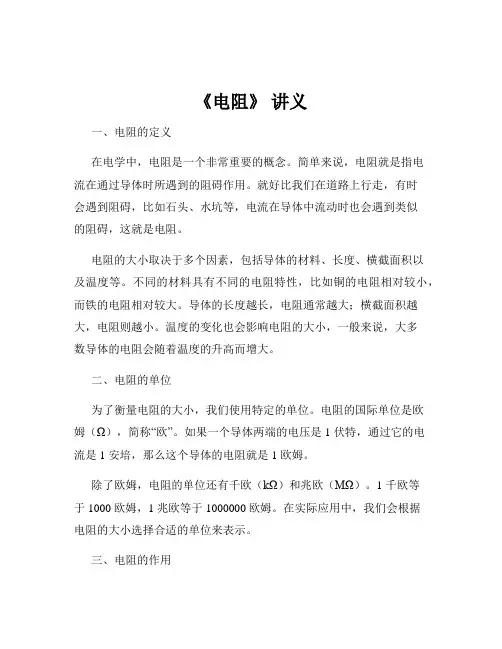

《电阻》讲义一、电阻的定义在电学中，电阻是一个非常重要的概念。

简单来说，电阻就是指电流在通过导体时所遇到的阻碍作用。

就好比我们在道路上行走，有时会遇到阻碍，比如石头、水坑等，电流在导体中流动时也会遇到类似的阻碍，这就是电阻。

电阻的大小取决于多个因素，包括导体的材料、长度、横截面积以及温度等。

不同的材料具有不同的电阻特性，比如铜的电阻相对较小，而铁的电阻相对较大。

导体的长度越长，电阻通常越大；横截面积越大，电阻则越小。

温度的变化也会影响电阻的大小，一般来说，大多数导体的电阻会随着温度的升高而增大。

二、电阻的单位为了衡量电阻的大小，我们使用特定的单位。

电阻的国际单位是欧姆（Ω），简称“欧”。

如果一个导体两端的电压是 1 伏特，通过它的电流是 1 安培，那么这个导体的电阻就是 1 欧姆。

除了欧姆，电阻的单位还有千欧（kΩ）和兆欧（MΩ）。

1 千欧等于 1000 欧姆，1 兆欧等于 1000000 欧姆。

在实际应用中，我们会根据电阻的大小选择合适的单位来表示。

三、电阻的作用电阻在电路中有着各种各样的作用。

1、限流通过在电路中接入适当阻值的电阻，可以限制电流的大小，防止电流过大损坏电路中的其他元件。

比如在发光二极管（LED）电路中，通常会串联一个电阻来限制电流，以保证 LED 正常工作且不会因为电流过大而烧毁。

2、分压在串联电路中，电阻可以起到分压的作用。

根据串联电路中电阻的比值来分配电压。

这在许多电路设计中非常有用，例如为不同的电子元件提供合适的工作电压。

3、负载电阻可以作为电路中的负载，消耗电能并将其转化为热能。

例如在一些加热设备中，电阻丝就是通过电阻的作用将电能转化为热能来实现加热的功能。

4、阻抗匹配在一些高频电路中，为了实现信号的有效传输，需要通过调整电阻的阻值来实现阻抗匹配，减少信号反射和能量损失。

四、电阻的类型1、固定电阻固定电阻的阻值是固定不变的，常见的有碳膜电阻、金属膜电阻、线绕电阻等。

碳膜电阻是通过在陶瓷棒上沉积一层碳膜制成的，价格便宜，但精度相对较低。

电阻基础知识电阻是电学中的基本概念之一，它广泛应用于各种电路中。

了解电阻的基础知识对于理解电路的工作原理至关重要。

本文将简要介绍电阻的基本概念、符号表示法、性质以及一些电阻相关的重要概念。

一、电阻的基本概念电阻是指阻碍电流通过的一种物理现象。

当电流通过一个物体时，会经历阻力。

电阻是衡量电流通过物体的阻力大小的物理量。

电阻的单位为欧姆（Ω）。

二、电阻的符号表示法在电路图中，电阻通常用一个矩形图形表示。

其中，两个并排的平行线代表电阻的两个端口，它们之间有一个斜线，表示阻值。

这是一种常见的表示电阻的方式。

三、电阻的性质1. 阻值：电阻的阻值是指电阻对电流阻碍的程度。

阻值越大，电流通过的难度越大。

2. 热效应：当电流通过电阻时，电阻会发热。

这是由于电阻对电流的阻碍引起的能量损耗。

3. 温度系数：电阻的阻值通常随温度的变化而变化。

不同材料的电阻对温度的响应有所不同。

四、电阻相关的重要概念1. 等效电阻：当电路中有多个电阻时，可以将它们替换为一个整体的电阻。

这个整体电阻被称为等效电阻，它具有与原电路相同的阻值。

2. 串联电阻：当电阻依次连接在电路中时，它们被称为串联电阻。

串联电阻的总阻值等于各个电阻阻值的总和。

3. 并联电阻：当电阻分支并联在电路中时，它们被称为并联电阻。

并联电阻的总阻值可以通过公式计算得出。

五、常见的电阻类型1. 固定电阻：电阻值是固定的，不能调节。

常见的固定电阻有炭膜电阻、金属膜电阻和铁氧体电阻等。

2. 可变电阻：电阻值可以通过调节器件的某个参数来进行调节。

例如，可变电阻器可以通过旋钮进行调节。

3. 负温度系数电阻：电阻值随温度升高而减小的电阻。

常见的负温度系数电阻有热敏电阻。

六、电阻的应用领域电阻广泛应用于各种电路和电子设备中。

它们可以用于控制电流的大小、限制电流的流动、改变电路的功率等。

在各种电子设备中，电阻是不可或缺的元件。

我们已经对电阻的基本概念、符号表示法、性质以及相关概念进行了简要介绍。

电阻知识介绍一、概述你知道吗？在我们日常生活中，电阻这个东西虽然不常挂在嘴边，但它可是电子世界里不可或缺的一部分。

它就像是我们电路中的“交通警察”，虽然它不会让电流直接停下来，但是它能控制好电流的流速和方向。

这就像有时候路上堵车了，交警就会疏导车辆绕开拥堵的地方一样。

电阻在电路中的作用就是调节电流的强弱，让我们的电器能够正常工作。

那么接下来我们就一起来了解一下关于电阻的知识吧！1. 简述电阻的重要性及其在我们日常生活中的应用电阻虽然听起来像是一个深奥的概念，但其实它在我们的生活中无处不在，起着非常重要的作用。

想象一下每次你打开家中的电灯，背后支撑这个简单动作的，就有电阻的一份功劳。

电阻的重要性体现在它能帮助我们控制电流，电流是电器工作的基础，但太强了也不行，这时候就需要电阻来平衡，确保电流在合适的范围内。

想象一下水流，如果水流过急，可能就会形成洪水，破坏我们的家园。

而电阻就像是水流中的闸门，调节着水流的快慢，防止洪水发生。

在我们日常生活中，电阻的应用十分广泛。

除了家里的电灯，还有电脑、手机、汽车等等，几乎一切电子设备都离不开电阻。

因为电阻可以帮助我们确保设备在合适的电流下工作，避免损坏。

同时电阻还可以帮助我们节省能源，比如说家里的节能灯就是通过电阻来减少电能的消耗。

电阻虽然是一个小小的元件，但却是支撑我们现代生活的重要基础。

每次你享受电子设备的便利时，背后都有电阻默默地工作着。

可以说电阻的存在让我们的电子设备更稳定、更节能，也让我们的生活更加美好。

2. 引出电阻的基本概念：电阻是电路中对电流的阻碍作用电阻啊其实就是电路里的一个很重要的“角色”哦。

当电流想要在电路里流动时，总会遇到一些阻碍，这时候电阻就出场啦。

它就像是一个守在路上的“交通警察”，不让电流随心所欲地通过，给它制造点小小的麻烦。

这可不是在为难电流，而是为了让电路工作得更稳定和安全。

所以呀电阻在电路里扮演着非常重要的角色，它帮助控制电流的大小和方向，确保电路正常工作。

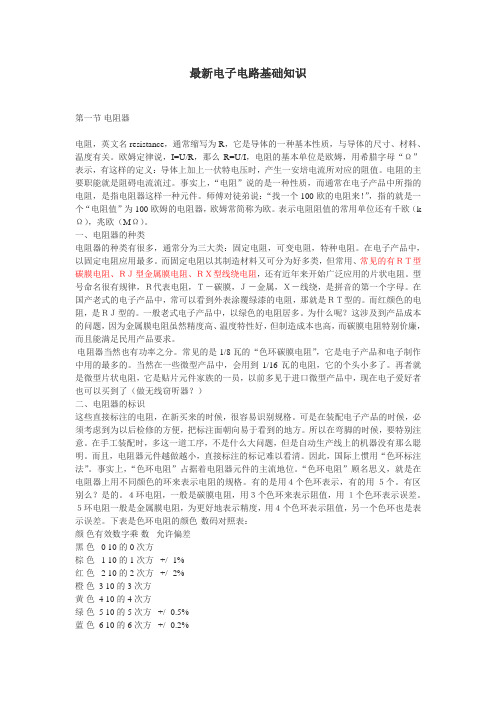

最新电子电路基础知识第一节电阻器电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧（k Ω），兆欧（MΩ）。

一、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。

而红颜色的电阻，是ＲＪ型的。

一般老式电子产品中，以绿色的电阻居多。

为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

电阻器当然也有功率之分。

常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。

当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。

再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

所以在弯脚的时候，要特别注意。

在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。

电路设计基础知识(一)电路设计基础知识(一)电路设计基础知识（1）——电阻导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

电阻基础必学知识点
1. 电阻的定义：电阻是指导体中电流通过时所遇到的阻碍或阻力。

单位为欧姆（Ω）。

2. 电阻的公式：电阻的大小可以用欧姆定律来表示，即R=V/I，其中R为电阻，V为电压，I为电流。

3. 电阻的分类：电阻可以分为固定电阻和可变电阻两种。

固定电阻的阻值是固定的，常见的有碳膜电阻、金属膜电阻等；可变电阻的阻值可以调节，常见的有可调电阻、光敏电阻等。

4. 电阻的串并联：电阻可以进行串联和并联，串联时电阻之和等于总阻值，即Rt = R1 + R2 + ...，并联时电阻之和的倒数等于总阻值的倒数，即1/Rt = 1/R1 + 1/R2 + ...
5. 电阻的颜色编码：对于固定电阻，常用颜色编码来表示其阻值。

一般是通过查表或者使用万用表来确定电阻的阻值。

6. 电阻的功率：电阻产生的热量与通过的电流和电阻的阻值有关。

功率可以通过P = VI或者P = I²R来计算，其中P为功率，V为电压，I为电流，R为电阻。

7. 电阻的温度系数：电阻的阻值与温度有关，具有一定的温度系数。

温度系数表示单位温度变化时阻值的变化程度，常用ppm/℃表示。

8. 电阻的功率系列：电阻的阻值存在一定的离散性，为了满足不同功率要求，有一定范围的阻值可供选择，常用的电阻阻值系列有E12、
E24、E96等。

9. 电阻的应用：电阻在电路中广泛应用，常见的应用包括限流、保护
电路、分压、滤波等。

10. 电阻的特性曲线：电阻的阻值与电压或电流之间存在一定的关系，可以通过绘制特性曲线来描述电阻的特性。

常见的特性曲线有线性曲线、非线性曲线等。

电阻详细基础知识电阻是电路中常见的一个元件，它用于控制电流的大小。

在电阻详细基础知识中，我们将介绍电阻的基本概念、电阻的分类、电阻的特性、电阻的计算方法以及电阻的应用等内容。

一、电阻的基本概念电阻是指电流通过时会产生电压降的物理现象，它是电路中的一种元件。

电阻的单位是欧姆（Ω），用符号R表示。

电阻的大小与电路中的电流和电压有关，根据欧姆定律可以得出电阻的计算公式：R = U/I，其中R表示电阻，U表示电压，I表示电流。

二、电阻的分类根据电阻的材料和结构，电阻可分为固定电阻和可变电阻两种类型。

1. 固定电阻：固定电阻的电阻值是固定的，不可调节。

常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物电阻等。

这些电阻根据其耐功率、耐压等特性可以应用于不同的电路中。

2. 可变电阻：可变电阻的电阻值可以通过调节电阻器来改变。

常见的可变电阻有可变电阻器、电位器等。

可变电阻常用于需要调节电路中的电流或电压的场合，如音量调节、亮度调节等。

三、电阻的特性电阻具有一些特性，包括阻值、功率、温度系数等。

1. 阻值：阻值是电阻的基本特性，它表示电阻对电流的阻碍程度。

阻值越大，电阻对电流的阻碍越大；阻值越小，电阻对电流的阻碍越小。

2. 功率：电阻的功率指的是电阻能够承受的最大功率。

功率与电阻的阻值和电流有关，可以通过P = U^2/R 或 P = I^2R计算得出。

3. 温度系数：电阻的阻值随着温度的变化而变化，这个变化速率称为温度系数。

不同材料的电阻温度系数不同，常见的电阻温度系数有正温度系数和负温度系数。

四、电阻的计算方法计算电阻的方法主要有串联计算和并联计算。

1. 串联计算：当电路中的电阻依次连接在一起时，它们的电阻值相加即可得到总电阻。

例如，当两个电阻R1和R2串联时，总电阻Rt = R1 + R2。

2. 并联计算：当电路中的电阻平行连接时，它们的倒数之和的倒数等于总电阻的倒数。

例如，当两个电阻R1和R2并联时，总电阻Rt = 1/(1/R1 + 1/R2)。

电阻的基础知识目录一、电阻的基本概念 (2)1.1 电阻的定义 (3)1.2 电阻的单位 (3)1.3 电阻的物理特性 (4)二、电阻的分类 (5)2.1 固定电阻与可变电阻 (6)2.2 线性电阻与非线性电阻 (7)2.3 热敏电阻与敏感电阻 (8)三、电阻的表示方法 (8)3.1 负载电阻与电源内阻 (9)3.2 电阻的串联与并联 (11)3.3 电阻的星形连接与三角形连接 (12)四、电阻的计算 (13)4.1 常见电阻值的计算 (14)4.2 使用万用表测量电阻 (14)4.3 电阻的精度与误差分析 (16)五、电阻在电路中的作用 (17)5.1 分压与分流作用 (18)5.2 限制电流与保护电路元件 (18)5.3 调节电路参数与信号处理 (20)六、特殊电阻介绍 (21)6.1 碳膜电阻 (22)6.2 金属膜电阻 (23)6.3 环氧树脂电阻 (25)6.4 氧化锌电阻 (26)七、电阻的发展趋势与挑战 (27)7.1 新型电阻材料的研究进展 (29)7.2 电阻的微型化与集成化 (30)7.3 环境友好型电阻的研发与应用 (31)八、相关标准与规范 (33)8.1 国家标准与行业标准 (34)8.2 国际标准化组织与规范 (35)8.3 行业认可的技术规范与认证 (36)一、电阻的基本概念电阻是指材料对电流流动的阻碍作用，它是由材料本身的物理属性决定的，与电流的大小、电压的高低以及电路的元件数等因素无关。

电阻的物理量是欧姆（），在国际单位制中，欧姆的定义为：当一伏特电压作用于一欧姆电阻上时，通过该电阻的电流为一安培。

电阻的物理基础可以追溯到材料中的电荷流动，即电子在金属导体中的自由度。

电子由于热运动而处于较高的自由状态，当施加电场时，电子会在电场力的作用下发生定向移动，从而产生电流。

在移动过程中，电子会不断与原子振动（热）和其他电子发生碰撞，这些碰撞会阻碍电荷的流动。

电阻实际上是通过反映这种阻碍过程的。

电阻知识点和公式总结一、电阻的概念电阻是指电流在导体中流动时所遇到的阻碍，是导体对电流的阻碍作用。

电阻的单位是欧姆（Ω），符号为R。

电阻的大小与导体的材料、长度和横截面积有关。

二、电阻的分类1. 固定电阻：电阻值是固定不变的，如炭膜电阻、金属膜电阻等。

2. 可变电阻：电阻值可以通过外界的操作进行调节，如电位器、电阻箱等。

三、电阻的公式电阻的大小可以通过以下公式计算：R=ρ*l/A其中，R为电阻值，ρ为电阻率，l为导体的长度，A为导体的横截面积。

四、电阻率电阻率是一个材料的固有属性，它与导体的材料有关。

电阻率越大，导体的电阻就越大。

不同材料的电阻率也不同，一般用ρ表示，单位是Ω·m。

五、电阻的热效应电阻通电后会产生热效应，这个效应称为焦耳热。

焦耳热是由于电流通过导体时，导体原子的震动增强而导致的。

六、串联电阻和并联电阻1. 串联电阻：指多个电阻依次连接在一起，电流只有一条路径可以流过。

2. 并联电阻：指多个电阻并联在一起，电流可以有多条路径可以流过。

七、电阻的测量电阻可以通过万用表进行测量，另外还有许多其他的测量电阻的方法。

八、电阻的使用电阻广泛应用于各种电路中，可以用来限制电流、分压、降压等。

九、电阻的温度特性电阻的大小和温度有关，随着温度的升高，电阻的大小也会发生变化。

许多材料的电阻与温度的关系可以通过温度系数来描述。

十、电阻的能量消耗电阻在通电时会消耗能量，这个能量就是电压和电流的乘积。

电阻会将电能转化为热能。

十一、电阻和功率电阻和功率之间有一定的关系，可以通过以下公式计算：P=I²R其中，P为功率，I为电流，R为电阻。

十二、欧姆定律欧姆定律是表示电阻和电流、电压之间的关系的定律。

欧姆定律可以用以下公式来表示：U=IR其中，U为电压，I为电流，R为电阻。

以上就是关于电阻的知识点总结，通过了解电阻的基本概念、分类、公式、测量等内容，可以更好地理解电阻在电路中的作用和应用。

电阻知识点1. 电阻的概念电阻是指电路中的一种元件，它用于阻碍电流的流动，一般用Ω(欧姆)表示，是电场强度和电流强度之比。

在电路中，电阻是非常重要的元件之一，可以限制电路的电流大小，从而保护电子元件不被过大的电流烧毁。

按照电阻元件的构造方式和使用范围，电阻可以分为以下几种：（1）一般电阻：一般电阻是指在一定电压下，电流经过它后会发生一定的阻碍，它被广泛应用于各种电子电器中，如电源、电视机、电脑等。

（2）可变电阻：可变电阻是一种能够通过调节电阻值来改变电路中电流强度的元件。

可变电阻分为旋转式可变电阻和拉线式可变电阻两种。

（3）电位器：电位器也是一种可变电阻，它可以通过旋钮来调节电阻的值，用于调节电路中的电流强度和电压。

（4）热敏电阻：热敏电阻又称为热敏电阻器，它的电阻值随温度的变化而变化，常被用于测量温度。

（1）电阻值：电阻的参数之一是电阻值，通常用欧姆(Ω)为单位进行表示。

电阻值越大，通过电阻的电流就越小。

（2）功率：电阻的功率指电阻所能承受的最大功率，通常以瓦特(W)为单位表示。

（3）公差：电阻的公差是指电阻的实际值与标称值之间的差异。

常用的公差包括5%、10%、15%等。

4. 电阻的串联和并联（1）串联电阻：串联电阻是将两个或多个电阻按顺序连接在一起，形成一个电阻串。

串联电阻的电流相等，电压分别降在各个电阻上，电阻值相加。

（2）电子测量：电阻被用作电阻计和万用表中的重要元件，用于测量电路中的电阻值。

（3）控制电路：电阻被用于制造电路中的控制元件，如电位器、可变电阻等。

（4）温度测量：热敏电阻常用于测量温度。

6. 电阻的标准色环电阻的标准色环是指用来表示电阻值的色环。

电阻的标准色环分为4个，其中前3个色环代表电阻值的前3位数字，第4个色环代表位权，即用来计算电阻值的倍数。

以下是电阻标准色环对应的颜色：第1个色环：黑色-0，棕色-1，红色-2，橙色-3，黄色-4，绿色-5，蓝色-6，紫色-7，灰色-8，白色-9；第4个色环：金色-±5%，银色-±10%。

电阻知识点总结15个一、电阻的概念电阻是指阻碍电流通过的物理量，通常用字母R表示，单位是欧姆（Ω）。

在电路中，电阻是通过阻碍电流流动而产生电压降的元件。

二、电阻的分类1. 固定电阻：其阻值在制造时已经固定，无法调节。

2. 可变电阻：阻值可通过外部调节器调整，例如电位器。

三、电阻的计算电阻的大小可用欧姆定律进行计算：R=V/I，其中R为电阻，V为电压，I为电流。

四、电阻的串并联1. 串联电阻：多个电阻依次连接，总电阻为各电阻之和。

2. 并联电阻：多个电阻同时连接，总电阻由公式1/R=1/R1+1/R2+...+1/Rn计算得出。

五、电阻的功率电阻的功率P可用公式P=VI计算，也可用P=I²R或P=V²/R计算。

六、电阻的色环标识固定电阻常采用色环标识其阻值，通常由4-6个色环组成，分别代表数字和倍数。

七、电阻的温度特性电阻的阻值会随温度的变化而产生变化，表现为正温度系数和负温度系数。

八、电阻的材料常见的电阻材料有碳膜电阻、金属膜电阻、金属氧化膜电阻等，具有不同的特性和应用范围。

九、电阻的应用电阻在电路中起到阻碍电流、限制电压、稳定电流等作用，广泛用于各种电子设备、电路中。

十、电阻的制造工艺电阻的制造工艺包括精密的薄膜沉积、印刷、切割等步骤，以确保精准的阻值和稳定的性能。

十一、电阻的失效与损坏电阻在长期使用中可能因过载、过热、潮湿等原因而导致失效和损坏，需要及时更换维修。

十二、电阻的测试与测量电阻可通过万用表等仪器进行测试和测量，以验证其阻值和性能是否符合要求。

十三、电阻的选型与应用注意事项在选择和应用电阻时，需考虑其功率、温度系数、精度等因素，以确保电路的正常工作和稳定性。

十四、电阻的发展趋势随着电子技术的不断发展，电阻的工艺、材料和性能也在不断提升和完善，以满足日益复杂和多样化的应用需求。

十五、电阻与其他元件的关系电阻常常与电容、电感等元件组合在一起，共同构成各种复杂的电路和系统，实现不同的功能和性能。

电阻基础知识讲解大全电阻是电路中常见的基本元件之一，它在电子技术领域中起着至关重要的作用。

本文将全面解析电阻的基础知识，包括电阻的定义、分类、特性等方面内容。

一、电阻的定义与基本概念电阻是指电流通过某一导体时，由于导体的物理性质所产生的电阻力。

它是表征导体阻碍电流流动程度的物理量，通常用符号R表示，单位是欧姆（Ω）。

二、电阻的分类1. 固定电阻固定电阻是指其电阻值在一定条件下保持不变的电阻器件。

常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物膜电阻等。

它们都具有稳定的电阻值、精度高、温度系数小等特性。

2. 可变电阻可变电阻是指其电阻值可以通过外部手段进行调节的电阻器件。

它提供了对电路中电阻值的调整和变化的能力，常见的可变电阻有电位器和可变电阻器。

可变电阻在电子电路设计中常用于精确调节电路参数或电路信号的幅度。

三、电阻的特性1. 电阻值电阻值是指一个电阻器件所具有的电阻大小，一般用欧姆（Ω）表示。

电阻值的大小决定了电流通过电阻时受到的阻碍程度，越大则对电流的阻碍越大。

2. 电阻的色环编码为了方便读取电阻器件的电阻值，常常使用色环编码来表示。

色环编码是指在电阻器体表面采用不同颜色的环来表示不同的数字，通过组合不同的颜色和位置，可以得到电阻器件的准确电阻值。

3. 电阻的功率电阻的功率是指电阻器件所能承受的最大功率。

它与电阻的尺寸、材料以及工作条件有关。

一般来说，功率越大的电阻器件可以承受更高的电流和更高的功率。

4. 电阻的温度系数电阻值通常会随着温度的变化而发生变化，这是由于导体材料的热膨胀系数和电阻率的温度系数不同导致的。

电阻的温度系数可以用来衡量电阻随温度变化的程度，常见的温度系数有正温度系数和负温度系数。

四、电阻的应用领域电阻作为电路中的基本元件，广泛应用于各个领域。

以下是电阻的主要应用领域：1. 电子设备和电路中的信号调节与传输。

2. 电源电路和电能调节。

3. 温度传感和测量。

4. 信号滤波和分离。

电路设计基础知识第一篇：电路基础知识电路是电子技术的基础，也是我们生活中最常见的电子产品之一。

电路设计是电子工程师必须掌握的基本技能之一。

本文将介绍一些电路设计的基础知识，包括电路的基础理论、电路元件的基本分类、电路的分析方法和主要的电路设计软件。

第一部分：电路基础理论电路基础理论涉及电流、电压、电阻、电源和信号等基本概念。

下面是这些基本概念的简单解释：电流：电子在电路中的移动叫做电流，并且常用单位是安培（A）。

电压：电路中两点之间的电势差叫做电压，并且常用单位是伏特（V）。

电阻：电路元件对电流的阻碍叫做电阻，并且常用单位是欧姆（Ω）。

电源：电路中提供电能的装置叫做电源，比如电池或者交流电源。

信号：在电路中传递信息的电流或电压称为信号，包括模拟信号和数字信号。

第二部分：电路元件的基本分类电路元件是构成电路的基本建筑材料，按照其功能可以分为三类：能量源、信号源和响应元件。

能量源是提供电能的元件，例如电池和发电机。

信号源产生携带信息的信号，例如声音或光信号的源头和信号发生器。

响应元件转换电流、电压和功率等电量的元件，例如电阻、电容和电感等。

第三部分：电路的分析方法电路的分析方法包括基本电路定律、电路简化和电路分析工具。

基本电路定律：欧姆定律，基尔霍夫电压定律和基尔霍夫电流定律是电路分析的基本定律，可以推导出电路元件和节点之间的关系。

电路简化：通过简化电路元件和电路连接关系的方法，使电路更容易理解和分析。

可以采用串联、并联、三角形和四边形等等哈代的定理和简化电路。

电路分析工具：现代电路分析的工具主要包括模拟计算和数字计算方法。

模拟计算是通过模拟基于物理原理的电路行为预测电路性能。

数字计算是通过数字电路建模和仿真技术模拟数字电路行为，可以实现电路的自动设计和优化。

第四部分：电路设计软件电路设计软件是以计算机为基础的电路设计工具，包括逻辑仿真、PCB布线和电路板布版等工具。

下面是几个常用的电路设计软件：Multisim：适用于模拟电路设计和仿真。

电阻基础知识电阻是电路中常见的元件之一，它具有阻碍电流流动的特性。

电阻的基本原理、参数及其在电路中的应用对于电子工程师和电路设计者来说都是非常重要的。

本文将详细介绍电阻的基础知识，包括电阻的定义、单位、电阻的基本原理、电阻的参数以及一些常见的电阻应用。

1. 电阻的定义和单位1.1 定义电阻是指电流通过时产生的电压降与电流之比。

简而言之，电阻是阻碍电流流过的元件。

1.2 单位电阻的单位是欧姆（Ω）。

1欧姆表示当通过1安培的电流时，在元件的两端会有1伏特的电压降。

2. 电阻的基本原理2.1 电阻材料电阻的基本构成是由具有一定电阻性质的材料制成。

常见的电阻材料包括：•碳膜电阻：使用碳材料制成的电阻，具有稳定性和较高的电阻精度。

•金属膜电阻：使用金属膜制成的电阻，具有较低的温漂和较高的频率特性。

•金属氧化物膜电阻：使用金属氧化物薄膜制成的电阻，具有较高的功率承受能力和较低的温漂。

•电解质电阻：使用电解质型材料制成的电阻，常用于特殊环境下的应用，如高温、高湿度等。

2.2 漏电阻与绝缘电阻漏电阻和绝缘电阻是电阻的两个重要特性。

漏电阻是指在特定工作条件下，电阻两端产生的漏电压。

它通常是由于电阻材料内部存在微小的缺陷导致的。

漏电阻较高的电阻对于一些精密仪器和高灵敏度电路的设计非常重要。

绝缘电阻是指当电阻两端施加一个稳定直流电压时，电阻材料表面或内部的绝缘部分所发生的电流。

绝缘电阻的大小直接影响到电路的稳定性和工作可靠性。

3. 电阻的参数3.1 电阻值电阻的参数之一是电阻值，表示电阻的大小。

根据电阻材料和制造工艺的不同，电阻的电阻值范围从几个欧姆到几千兆欧姆不等。

3.2 容差容差是指电阻值与标称值之间的误差范围。

容差通常用百分比表示，例如5%的容差表示电阻值可能在标称值的正负5%范围内。

3.3 功率功率是指电阻能够稳定承受的最大功率。

功率与电阻的尺寸和材料有关。

一般情况下，功率较大的电阻尺寸较大。

3.4 温度系数温度系数表示电阻随温度变化的程度。

电路电阻知识点总结电阻是电路中常见的元件之一，它是通过阻碍电流流动来限制电路中的电流的元件。

电路中的电阻可以通过不同的方式来组成，比如电阻器、电位器、电阻网络等。

在电路中，电阻对电流的影响是非常重要的，因此了解电阻的基本知识对于理解电路的工作原理和设计具有重要意义。

一、电阻的基本概念1. 电阻的定义：电阻是指当电流通过导体时，导体对电流流动的阻碍程度。

在电路中，电阻可以通过材料的阻值（单位为欧姆）来表示。

2. 电阻的作用：电阻可以用来限制电路中的电流，改变电路中的电压和功率。

在电路设计中，可以通过改变电阻的数值来控制电路的特性。

3. 电阻的分类：根据电阻的工作原理和结构，可以将电阻分为固定电阻和可变电阻两种类型。

固定电阻的阻值是固定的，而可变电阻可以通过调节器调节阻值。

二、电阻的基本特性1. 阻值：电阻的阻值是电阻器件的一个重要参数，它表示电阻对电流的阻碍程度。

阻值的单位是欧姆（Ω），它可以通过颜色环编码、数值标识等方式来表示。

2. 电阻的功率：电阻在工作时会产生一定的热量，这个热量与电阻的功率有关。

电阻的功率是用来表示电阻所能承受的最大功率，一般是通过电流的平方乘以阻值来计算。

3. 精度：电阻器的阻值与实际值之间的偏离程度被称为精度，它是一个重要的性能参数。

电阻器的精度一般是通过百分比表示，比如1%、5%等。

4. 温度特性：电阻器的阻值会因为温度的变化而发生变化，这就是温度特性。

对于一些对阻值变化要求很高的应用，需要选择温度特性稳定的电阻器。

三、电阻的串联和并联1. 串联电阻：将两个或多个电阻连接在一起的方式成为串联，串联电阻的总阻值等于单个电阻的阻值之和。

2. 并联电阻：将两个或多个电阻连接在一起的方式成为并联，并联电阻的总阻值是单个电阻的阻值之和的倒数。

3. 串并联混合电阻：在电路设计中，经常会遇到串联和并联混合的情况，这时候需要通过等效电阻的方法来计算总阻值。

四、常见的电阻器件1. 固定电阻：固定电阻器是最基本的电阻器件，它的阻值是恒定的，无法通过外部调节来改变。

电阻的知识点电阻是电路中的一种基本元件，用于限制电流的流动。

以下是关于电阻的知识点总结：1. 电阻的定义：电阻是指导体对电流的阻碍作用，用符号R表示，单位是欧姆（Ω）。

2. 电阻的物理意义：电阻是衡量材料对电流阻碍程度的物理量，电流通过电阻时，会因为材料内部的原子、分子的碰撞而损失能量，转化为热能。

3. 电阻的计算：电阻的大小可以通过欧姆定律计算，即R = U/I，其中U是电压，I是电流。

4. 电阻的类型：电阻分为固定电阻和可变电阻。

固定电阻的阻值是固定的，而可变电阻的阻值可以通过调节来改变。

5. 电阻的色环编码：电阻通常通过色环来标识其阻值和公差。

色环通常有四环或五环，前两环或三环表示阻值，最后一环表示公差。

6. 电阻的串联和并联：电阻可以串联或并联连接。

串联时，总电阻等于各电阻之和；并联时，总电阻的倒数等于各电阻倒数之和。

7. 电阻的功率：电阻在电流通过时会发热，其功率P可以通过公式P = I^2R计算，其中I是电流，R是电阻。

8. 电阻的温漂：电阻的阻值会随温度变化而变化，这种现象称为温漂。

金属电阻通常随温度升高而增大，而某些特殊材料的电阻（如负温度系数电阻）则相反。

9. 电阻的测量：电阻可以通过万用表的电阻档进行测量。

测量时，应选择合适的量程，并确保电路处于断电状态。

10. 电阻的应用：电阻在电子电路中广泛应用，如电压分压、电流限制、滤波、延时等。

11. 电阻的老化：长时间使用或在高温环境下工作的电阻可能会发生老化，导致阻值变化，影响电路性能。

12. 电阻的保护：在电路设计中，应考虑电阻的保护措施，如使用保险丝、热敏电阻等，以防止过电流或过热损坏电阻。

13. 电阻的替代：在电路维修或设计中，有时需要用其他电阻替代损坏的电阻。

此时，应选择相同阻值和功率的电阻。

14. 电阻的封装：电阻有多种封装形式，如直插式、贴片式等，不同的封装形式适用于不同的电路板和安装方式。

15. 电阻的规格：电阻的规格包括阻值、公差、功率、封装形式等，选择合适的电阻规格对于电路的性能和可靠性至关重要。

电阻电容知识点总结电阻和电容是电路中常见的两种被动元件，它们在电路中扮演着重要的角色。

了解电阻和电容的基本知识对于电路设计和分析是十分重要的。

本文将从电阻和电容的基本原理、特性以及在电路中的应用等方面进行详细的介绍和总结。

一、电阻的基本知识1. 电阻的定义电阻是电路中用来限制电流流动的元件，其单位是欧姆。

电阻的作用是将电流限制在一定的范围内，防止电路过流而导致损坏。

2. 电阻的符号电阻的符号为一个平行线段，代表着电阻的阻值和功率。

3. 电阻的原理电阻的阻值取决于电阻的长度、材料和横截面积。

电阻越长、横截面积越小、材料电阻率越大，电阻阻值就越大。

4. 电阻的串联和并联在电路中，电阻可以串联连接或并联连接。

串联连接是指将多个电阻依次连接在一起，而并联连接是指将多个电阻端口连接在一起。

串联连接会使电阻之和增加，而并联连接会使电阻之和减小。

5. 电阻的功率电阻有其额定功率，当超出额定功率时，电阻会发热，可能导致电路故障甚至烧毁。

二、电容的基本知识1. 电容的定义电容是用来存储电荷的元件，其单位是法拉。

电容的作用是在电路中存储电荷，并在需要时释放。

2. 电容的符号电容的符号为两条平行的线段，代表着电容的电容值以及电压等。

3. 电容的原理电容的电容值取决于电容的极板面积、极板间距和介质的介电常数。

电容的极板面积越大、极板间距越小、介质的介电常数越大，电容值就越大。

4. 电容的充放电当电容接入电源时，极板上就会储存电荷，形成电场，这个过程叫做电容的充电。

当电容断开电源时，极板上的电荷就会慢慢流失，这个过程叫做电容的放电。

5. 电容的串联和并联电容可以串联连接或并联连接。

串联连接会使电容之和减小，而并联连接会使电容之和增加。

三、电阻和电容的特性比较1. 物理特性电阻的物理特性是阻碍电流流动，而电容的物理特性是存储电荷。

2. 阻抗特性电阻的阻抗是常数，与电流和电压成正比，即阻抗恒定。

电容的阻抗是与频率成反比的，即随着频率的增大，电容的阻抗减小。
