很全的电子元器件基础知识讲义

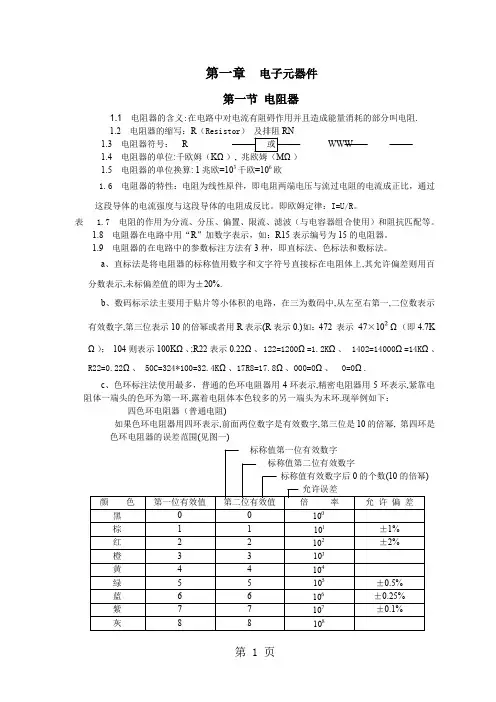

第一章电子元器件第一节电阻器1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.1.2 电阻器的缩写：R（Resistor）及排阻RN1.3 电阻器符号：R 或WWW1.4 电阻器的单位:千欧姆（KΩ）, 兆欧姆（MΩ）1.5 电阻器的单位换算: 1兆欧=103千欧=106欧1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比。

即欧姆定律：I=U/R。

表 1.7 电阻的作用为分流、分压、偏置、限流、滤波（与电容器组合使用）和阻抗匹配等。

1.8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器。

1.9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。

a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示47×10²Ω（即4.7K Ω）；104则表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：四色环电阻器（普通电阻)如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差范围(见图一)图1-1 两位有效数字阻值的色环表示法如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围.(见图二)五色环电阻器（精密电阻）d、SMT精密电阻的表示法，通常也是用3位标示。

第一章电子元器件的识别基础第一节电阻的特性、作用、分类及标识一、电阻的英文缩写和符号英文缩写：Ｒ ( Resistor )符号：或二、电阻的国际标准单位欧姆 ( Ω )电阻的常见单位：千欧 ( KΩ )、兆欧 ( MΩ )三、电阻的单位换算1MΩ =103KΩ=106Ω四、电阻的特性欧姆定律( U=IR ):线性电阻两端的电压与流过电阻的电流成正比。

五、电阻的作用分压和限流六、电阻的分类按电阻材料：碳膜电阻，金属膜电阻，线绕电阻，水泥电阻，厚膜芯片电阻等按温度特性：一般电阻和热敏电阻(又分为正温度系数的PTC电阻和负温度系数的NTC 电阻)。

七、常见的几种电阻水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定）；碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）；金属氧化膜电阻器是膜式电阻器(Film Resistors)中的一种。

由于具有大负荷下的优良耐久性，它特别适用在功率大的地方。

它是引线式电阻，方便手工安装及维修，可用在大部分家电、通讯、仪器仪表上。

第2页八、电阻的标识1、色码（色环）电阻标识色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。

对体积很小的电阻和一些合成电阻，其阻值和误差常用色环来标注，如下图： 色环标志法有四环和五环两种。

四环电阻有的一端有四道色环。

第一道色环和第二道色环分别表示电阻的第一位和第二位有效数字，第三道色环表示10的乘方数（10n,n 为颜色所表示的数字），第四道色环表示阻值允许的误差（若无第四道色环，则误差为±20%）。

色环电阻的单位一律为Ω，例如：某电阻有四道色环，分别为黄、紫、红、金 ，则其色环的意义为： 第①环----黄色→代表数字4 第②环----紫色→代表数字7第③环----红色→102第④环----金色→代表±5% 经计算其阻值为：470Ω±5%下表列出了色环电阻所表示的数字和允许误差。

电子元器件基础知识大全篇一：电子元器件基础知识第一讲电子元器件基础知识课程大纲：第一章电子元器件分类第二章集成电路的基础知识第三章集成电路的发展及分类第四章集成电路的命名第五章集成电路的封装第六章集成电路的品牌第七章集成电路的品牌分销商第一章电子元器件分类第一节电子元器件分类●概念：电子元器件是电子工业发展的基础。

它们是组成电子设备的基本单元，属电子工业的中间产品。

●电子元器件分为两类：半导体、电子元件第二节行业概念●被动组件是电子产品中不可缺少的基本组件。

电子电路有主动与被动两种装置，所谓被动组件是不必接电就可以动作，而产生调节电流电压，储蓄静电、防治电磁波不干扰、过滤电流杂质等的功能。

相对应主动组件，被动足是在电压改变的时候，电阻和阻抗都不会随之改变。

被动组件可以涵盖三大类产品：电阻器、电感器和电容器。

●半导体分立器件主要包括半导体二极管、三极管、三极管阵列、ＭＯＳ场效应管、结型场效应管、光电耦合器、可控硅等各种两端和三端器件。

●有源器件和无源器件简单地讲就是需能（电）源的器件叫有源器件，无需能（电）源的器件就是无源器件。

有源器件一般用来信号放大、变换等，无源器件用来进行信号传输，或者通过方向性进行“信号放大”。

电容、电阻、电感都是无源器件，ＩＣ、模块等都是有源器件。

●摩尔定律INTEL公司创建人之一戈登·摩尔的经验法则，他曾经这样描述：“随着芯片上的电路复杂度提高，元件数目必将增加，然而每个元件的成本却每年下降一半。

”摩尔定律看似非常简单，实则对于半导体工业的发展的指导意义深远。

一些分析家预测摩尔定律终将实效——一种自我激励的机制，只要半导体技术和经济的发展还能满足市场需要，摩尔定律还将继续生存下去，只不过是速度上的减缓。

第二章集成电路的基础知识第一节集成电路的基础介绍我们通常说的“芯片”是指集成电路，它是微电子技术的主要产品。

所谓微电子是相对“强电”、“弱电”等概念而言，指它处理的电子信号极其微小，它是现代信息技术的基础，我们通常所接触的电子产品，包括通讯、电脑、智能化系统、自动控制、空间技术、电台、电视等等都是在微电子技术的基础上发展起来的。

电子元器件基础知识培训教材第一章：概述1.1电子元器件的定义与分类电子元器件是指为实现电子电路功能，具有一定电气性能和独立功能的电子元件和器件的总称。

根据功能和用途的不同，电子元器件可分为被动元器件和主动元器件两大类。

1.2电子元器件的重要性电子元器件是电子设备的基础，其性能直接影响到电子设备的性能、质量和可靠性。

随着科技的发展，电子元器件在各个领域的应用越来越广泛，对人类生活产生了深远的影响。

第二章：被动元器件2.1电阻器电阻器是一种被动电子元件，其主要功能是限制电流的流动，产生电压降。

电阻器按材料可分为碳膜电阻、金属膜电阻、线绕电阻等。

按功率可分为小功率电阻、中功率电阻和大功率电阻。

2.2电容器电容器是一种储存电荷的被动电子元件，其主要功能是滤波、旁路、耦合和振荡等。

电容器按材料可分为陶瓷电容器、铝电解电容器、钽电解电容器等。

按结构可分为固定电容器、可变电容器和可调电容器。

2.3电感器电感器是一种储存能量的被动电子元件，其主要功能是滤波、隔直、共模抑制和信号传输等。

电感器按结构可分为空芯电感、磁芯电感和绕线电感等。

按用途可分为滤波电感、振荡电感和传感器电感等。

第三章：主动元器件3.1二极管二极管是一种具有单向导电性的主动电子元件，其主要功能是整流、稳压、调制和限幅等。

二极管按材料可分为硅二极管和锗二极管。

按结构可分为点接触二极管和面接触二极管。

3.2晶体管晶体管是一种具有放大和开关功能的主动电子元件，其主要功能是放大、开关、稳压和信号处理等。

晶体管按结构可分为双极型晶体管（BJT）和场效应晶体管（FET）。

按材料可分为硅晶体管和锗晶体管。

3.3集成电路集成电路是一种将大量电子元器件集成在一块半导体芯片上的主动电子元件，其主要功能是实现复杂的电子电路功能。

集成电路按功能可分为模拟集成电路、数字集成电路和模拟/数字混合集成电路。

第四章：电子元器件的检测与选型4.1电子元器件的检测方法电子元器件的检测方法主要包括外观检查、尺寸测量、电气性能测试和可靠性试验等。

一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG 型光敏电阻、MF型热敏电阻）四种。

表1几种常用电阻的结构和特点电阻种类电阻结构和特点实物图片碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

碳膜电阻成本较低，性能一般。

金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽和改变金属膜厚度可以控制阻值。

这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。

碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。

在电阻上用色环表示它的阻值。

这种电阻成本低，阻值范围宽，但性能差，很小采用。

线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。

这种电阻分固定和可变两种。

它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。

碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。

它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。

碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。

还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。

这种电位器调节方便。

线绕电位器用电阻丝在环状骨架上绕制成。

它的特点是阻值范围小，功率较大。

2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
