沥青混合料摊铺机

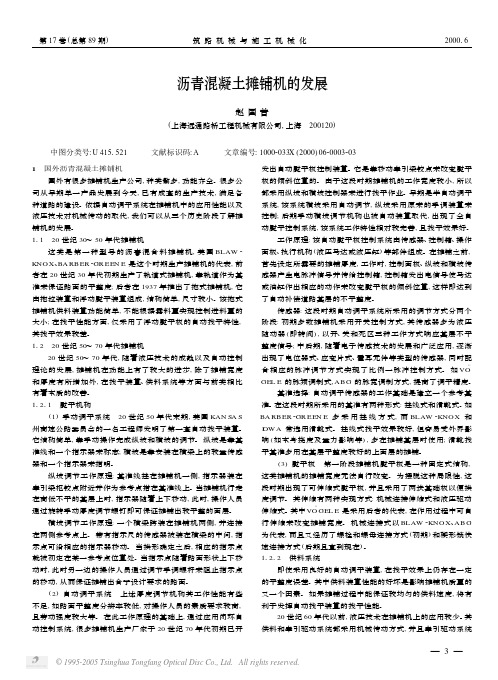

沥青混凝土摊铺机的发展赵国普(上海远通路桥工程机械有限公司,上海　200120) 中图分类号:U4151521 文献标识码:A 文章编号:10002033X(2000)06200032031　国外沥青混凝土摊铺机国外有很多摊铺机生产公司,种类繁多,功能齐全。

很多公司从早期单一产品发展到今天,已有成套的生产技术,满足各种道路的建设。

依据自动调平系统在摊铺机中的应用性能以及液压技术对机械传动的取代,我们可以从三个历史阶段了解摊铺机的发展。

111　20世纪30～50年代摊铺机这类是第一种型号的沥青混合料摊铺机,美国BLAW2 KNO X、BA RB ER2GR EEN E是这个时期生产摊铺机的代表,前者在20世纪30年代初期生产了轨道式摊铺机,靠轨道作为基准来保证路面的平整度;后者在1937年推出了拖式摊铺机,它由拖拉装置和浮动熨平装置组成,结构简单,尺寸较小。

该拖式摊铺机供料装置功能简单,不能根据需料量实现控制进料量的大小;在找平性能方面,仅采用了浮动熨平板的自动找平特性,其找平效果较差。

112　20世纪50～70年代摊铺机20世纪50～70年代,随着液压技术的成熟以及自动控制理论的发展,摊铺机在功能上有了较大的进步,除了摊铺宽度和厚度有所增加外,在找平装置、供料系统等方面与前类相比有着本质的改善。

11211　熨平机构(1)手动调平系统　20世纪50年代末期,美国KAN S A S 州高速公路委员会的一名工程师发明了第一套自动找平装置。

它结构简单,靠手动操作完成纵坡和横坡的调节。

纵坡是靠基准线和一个指示器来标志;横坡是靠安装在横梁上的较重传感器和一个指示器来指明。

纵坡调节工作原理:基准线挂在摊铺机一侧,指示器装在牵引梁枢铰点附近并作为参考点搭在基准线上。

当摊铺机行走在高低不平的基层上时,指示器随着上下移动,此时,操作人员通过旋转手动厚度调节螺钉即可保证摊铺出较平整的面层。

横坡调节工作原理:一个横梁跨装在摊铺机两侧,并连接在两侧参考点上。

沥青摊铺机工作原理沥青摊铺机是一种用于道路施工的重型机械设备，它能够将沥青混合料均匀地铺设在道路表面，以建造平整耐久的道路。

本文将详细解释沥青摊铺机的工作原理，并确保解释清楚、易于理解。

1. 摊铺机的组成部分沥青摊铺机主要由以下几个组成部分构成：1.1 发动机系统发动机系统是摊铺机的动力来源，通常采用柴油发动机。

发动机驱动液压泵和液压马达，为摊铺过程提供所需的动力。

1.2 液压系统液压系统包括液压泵、液压马达、液压缸等组件。

它负责产生并传递液压能量，控制各个部件的运动和操作。

1.3 送料系统送料系统负责将沥青混合料从料斗输送到摊铺部位。

它通常由送料斗、送料辊以及与之配套的输送带组成。

1.4 摊铺系统摊铺系统由摊铺辊、振动器和平整板等组成。

它负责将沥青混合料均匀地铺设在道路表面，并通过振动和压实来使其达到所需的密实度和平整度。

1.5 控制系统控制系统用于控制摊铺机的各项操作，如调节送料速度、调整振动频率和幅度等。

它通常由操作台上的控制面板和相应的传感器、电气元件组成。

2. 摊铺机的工作流程沥青摊铺机的工作流程可以分为以下几个步骤：2.1 沥青混合料供给在施工现场，沥青混合料通常由搅拌站通过运输车送至摊铺机旁边的料斗。

然后，送料系统开始工作，将沥青混合料从料斗中输送到摊铺部位。

2.2 摊铺辊预热在开始实际摊铺之前，摊铺辊需要进行预热。

预热可以提高辊筒与沥青之间的粘附性，以便更好地将沥青混合料粘附在辊筒上。

2.3 摊铺辊铺设沥青混合料当摊铺辊预热完毕后，开始铺设沥青混合料。

送料系统将沥青混合料输送到摊铺辊前方，摊铺辊在移动的同时将沥青混合料均匀地铺设在道路表面。

2.4 振动和压实在沥青混合料被铺设后，振动器开始工作。

振动器通过产生高频振动，使沥青混合料中的颗粒得以紧密排列，提高密实度。

同时，摊铺机的重量也会对沥青混合料进行压实，进一步增加其密实度和平整度。

2.5 平整板调节高度为了保证道路表面的平整度，摊铺机配备了可调节高度的平整板。

沥青混凝土摊铺机选型【技术控】沥青混凝土摊铺机选型沥青混凝土摊铺机是一种集机、电、液、人工智能于一体的高科技产品。

随着高等级公路和城市道路的蓬勃发展,沥青摊铺机在路面施工中地位举足轻重,对沥青摊铺机的要求也越来越高。

如何选择技术性能优越、可靠性强、适用性好、经济性好的沥青混凝土摊铺机就显得尤为重要。

本机械结构及性能分析一、液压系统沥青混凝土摊铺机的行走转向系统、螺旋、刮板系统及其它辅助系统都经历了由机械传动到液压传动的变革,液压传动以其高的传动效率、灵活的传动方式、优越的控制性能和高可靠性低故障率成为主流;液压系统也经历了由初始的开环式系统到闭环式系统的变革,开环系统由于不易无级调速、元件分散、效率低、不易连续控制的缺陷,逐渐被闭环控制系统所取代。

二、行走驱动机构国内外大中型摊铺机均采用履带行走机构,履带行走机构以接地比压小、附着性能好、摊铺平整度好,而得到广泛的应用;驱动装置,过去都采用液压马达加链条或减速器组合形式,现在都采用液压马达加行星齿轮减速器,配套驱于一致。

轮胎式行走机构用于中小型摊铺机上,以其高机动性能、低摊铺幅度的自身特点在低端摊铺机上广泛应用。

三、机电液一体化现代化的沥青摊铺机已发展成为机械、电控、液压传动与人工智能为一体的先进设备,依靠电控可以实现恒速摊铺、直线行走、圆滑转向、输料比例控制、振捣频率预选、熨平装置的浮动、提升、下降、锁定、增压、减压、延时、平整摊铺、电气故障报警和故障部位识别等功能。

四、恒速控制系统摊铺机摊铺速度的不稳定,是影响摊铺路面平整度的主要因素。

速度不稳定的主要原因有:①发动机转速的变化。

② 液压元件容积率的变化。

③ 履带滑转率的变化。

这三方面均与摊铺作业中负载的突然变化有关。

摊铺机的恒速不能仅通过控制发动机的油门或手动控制行走变量泵来实现(不能保证摊铺速度的精确控制) ,现代化的摊铺机大都通过在行走液压马达安装速度传感器,将检测到的速度信号与设定速度进行对比处理,然后输出信号控制行走变量泵;同时安装恒功率控制系统也是保证在负荷突然增大时发动机不掉速的有效手段,即各系统自动分配功率,当出现发动机掉速时,螺旋和振捣消耗功率大的系统,自动调整螺旋转速及振捣频率,降低液压系统功率,避免掉速,实现匀速摊铺,保证平整度。

沥青混合料摊铺机调平梁的使用一、机械接触式浮动调平梁美国BLAW-KNOX公司接触式浮动基准梁结构图机械接触式调平梁是一种浮动式调平梁，也叫机械接触式平衡梁（或机械接触式基准梁），它安装在沥青摊铺机上，能够大幅度提高沥青路面摊铺的平整度。

1、调机械接触式浮动调平梁的基本构成机械接触式浮动调平梁由前、后纵梁及跨越梁组成，前部由两组较长的纵梁（一般为9M左右）和多个滑靴组成（一般为16个左右，后部由两组较短的纵梁（一般为6M左右）和多个行走轮（一般为32个左右），前后纵梁通过跨越梁与摊铺机的熨平板部分连接在一起。

2、机械接触式浮动调平梁的工作原理调平梁前部纵梁的多个滑靴与未铺路基形成面接触，以减小路基凹凸不平的影响；后部的多个行走轮行走在新铺的路面上从而产生移动式纵向参考基准，它均衡了道路表面的不平整度；前后纵梁通过跨越梁与摊铺机的熨平板部分连接在一起，将地基误差进行多级平均，使摊铺机的自动找平控制以获得最好的信息数据，从而提高路面的平整度。

3、机械接触式浮动调平梁的特点（1）调平梁安装于摊铺机两侧，不改变摊铺机任何结构，采用分段结构，组装、拆卸、运输方便快捷。

（2）传统的摊铺机使用的基准为设置钢丝绳基准线、借用路沿或铺过的路面等等，使用调平梁后节约了时间，减少了劳动强度，提高了铺设基准精度和铺设质量。

（3）调平梁使用飞机铝材制造，重量轻、强度高、质量可靠，适用于公路施工的恶劣工。

4、机械接触式浮动调平梁在使用中存在的问题（1）前部纵梁所带的滑靴底面常与路基下封层洒布的沥青产生粘结物，对找平精度产生一定的影响；后部纵梁所带的多个行走轮在摊铺弯道（甚至非弯道）时阻力时常留下辙痕，影响已铺路面的平整度。

（2）与非接触式调平梁相比，安装、使用（尤其是在弯道、调头或转换场地）极不方便。

（3）控制精度没有非接触式调平梁高。

鉴于上述原因机械接触式浮动调平梁，已逐渐被非接触式调平梁所代替。

二、非接触式调平梁(超声波、激光)超声波非接触调平梁，利用超声波测距原理，在路面以上一定距离处使用多个声纳传感器（一般为4个），它以地面为基准精确地测出距离平均值，控制摊铺机大臂的升降高度，从而达到更好的光滑平整的摊铺效果。

沥青摊铺机工作原理沥青摊铺机是一种用于道路修建中的重型机械设备，其主要功能是在道路表面上喷涂沥青并铺设沥青混凝土。

其所采用的工作原理是将沥青材料与混凝土进行混合，并通过机械设备进行压制，使其在道路表面上形成一层均匀的厚度，从而形成平整的道路表面。

沥青摊铺机的主要工作原理包括：1.沥青混合料的制备沥青摊铺机的工作原理是基于混合料的制备和施工工艺的。

沥青混合料是一种由沥青、石料、砂子和其他添加剂混合而成的材料。

其制备过程中需要将这些原材料经过精确的配比和混合，以确保混合料的质量和均匀性。

2.沥青喷洒和均匀铺装沥青摊铺机通过使用一系列的喷洒设备，将沥青混合料均匀地喷洒在道路表面上。

喷洒过程中需要使用喷嘴和喷杆对混合料进行均匀分布。

之后，摊铺机的铺装机构将混合料压制到所需的厚度。

在这个过程中，需要使用机器辅助系统和振动设备，以确保铺装的均匀性和平整度。

3.压实混合料完成混合料的喷洒和铺装之后，摊铺机将会使用压路机进行振动压实。

振动压路机的作用是将混合料压实为坚硬的路面，从而增加混合料的密度，提高路面的平整度和硬度。

通过调整振动压路机的振动频率和压力，可以适度控制混合料的压实密度。

4.散热和保温在铺装混合料的整个过程中，需要做好散热和保温的工作。

散热的目的是防止混合料在铺装过程中受到过度热的影响。

同时在铺装完成之后，也需要进行保温加工，以便让混合料在接下来的几小时内得到充分的硬化和固化。

总而言之，沥青摊铺机是一种按照高标准的质量要求，经过若干角度的复杂技术流程制作而成的道路铺装机械设备。

其科学的制作和施工工艺使得道路铺设后，其平整度和均匀性大大提升，同时也使得道路的性能和使用寿命得到了保障。

沥青混合料摊铺机操作规程（5篇范文）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!沥青混合料摊铺机操作规程（5篇范文）【第1篇】沥青混合料摊铺机操作规程一、作业前的准备1.内燃机部分，按通用操作规程的有关规定执行。

摊铺机操作规程范文摊铺机是一种用于道路施工中铺设沥青混合料的机械设备。

为了保证施工的顺利进行和道路质量的合格，操作人员需按照以下规程进行操作：一、操作前准备1.对摊铺机进行检查，包括机械结构、润滑系统、电气系统和燃油系统等方面，确保各项设备运转正常。

2.根据道路施工方案，选择合适的摊铺机工作参数，如行走速度、摊铺速度和刮板、振动器的调节等。

3.确保摊铺机的沥青料和基层达到施工要求，如温度、湿度和密实度等。

二、操作过程1.启动摊铺机前，应先行启动振动器和输送器，确保其运转正常。

2.在油温达到设定值后，启动发动机，注意观察油压表和冷却液温度表的指示情况。

3.摊铺机启动后，应先行在基层上进行试铺，检测沥青混合料的温度和摊铺质量，确保达到施工要求。

4.在铺设沥青混合料时，应先行调节刮板和振动器的工作状态，确保均匀铺设并能满足道路的平整度要求。

5.摊铺机行进过程中，要根据摊铺速度和沥青料的供给情况，调节刮板和振动器的位置和工作状态，确保沥青混合料能够顺利地铺设在基层上。

6.注意观察沥青混合料的厚度、密实度和平整度，及时调整振动器和刮板的工作状态，以确保道路质量合格。

三、操作事项1.操作人员要时刻保持警惕，注意周围环境和施工现场的安全。

2.在作业过程中，应按照规定的工作速度和工作路线行驶，并且遵守交通规则。

3.对于施工中出现的故障或异常情况，操作人员要及时报告并采取相应的措施，以避免影响施工质量和安全。

4.定期对摊铺机进行检查和维护，保证其设备的正常运转，并按照操作手册记录相关信息。

5.操作人员需接受相应的培训和考核，获得相应的资格证书方可操作摊铺机。

四、操作注意事项1.摊铺机操作时应避免急刹车和急转弯，以免损坏设备。

2.摊铺机在停机前，应将载荷完全卸载，停放在平坦的场地，并切断电源。

3.在摊铺机刮板起升时，应观察刮板的运动情况，避免与其它部位发生碰撞。

4.摊铺机启动后，操作人员要集中精力，注意观察机械设备的运转情况和道路施工的质量。

沥青摊铺机摊铺调平操作分析修建市政、公路沥青路面，都必须用沥青混合料摊铺机(下简称摊铺机)进行沥青混合料的摊铺作业。

这不仅是因为它的摊铺速度快，更重要的是要保证路面的关键技术指标——平整度。

本文简要分析了沥青摊铺机施工操作要点以及摊铺机施工质量控制。

标签沥青摊铺机；摊铺调平；操作分析；质量控制前言目前作业在我国高等级公路工地上的摊铺机，多为进口摊铺机，这些摊铺机性能优越，自动化程度很高。

摊铺机是集机、电、液技术为一体的非常复杂的机械，掌握它要涉及到多方面的专业知识，这对非筑路机械专业人员而言，并非易事。

然而对它有着一般的了解，却又是路面施工技术人员及监理人员应必备的知识之一，否则，很难把握路面施工管理和保证路面质量。

1 摊铺机施工操作要点1.1 牵引臂牵引臂包括前牵引臂、大臂和找平油缸，找平油缸装设于前牵引臂前端，大臂前端铰接于前牵引臂，前牵引臂与大臂之间设有可调节二者夹角的调节装置。

该可调节角度的摊铺机牵引臂具有结构简单紧凑、安装调节方便的优点。

1.2 调平梁结构原理与使用1.2.1 调平梁基本上可以分为两大类：接触式平衡梁和非接触式平衡梁。

1.2.2 接触式平衡梁基准：接触式平衡梁是9米，是浮动基准梁和新铺层基准梁与跨越梁组合长度18米的平均值。

1.2.3 接触式平衡梁结构：接触式平衡梁是一种浮动式基准梁。

它的结构有前、后纵梁跨越梁以及连接件和附件组成。

接触式平衡梁的安装和使用由于现在很少使用不再详细介绍。

1.2.4 非接触式平衡梁原理：非接触平衡是利用超声波测距原理，在路面上一定距离处，使用多个声纳传感器。

它以地面为基准，精确的测出距离的平均值，控制摊铺机大动臂的升降高度。

从而达到更加平整的摊铺效果。

声纳传感器的原理是声纳传感器发射-声波开始计时，声波向下传播碰到参考物体反射-回波，回波碰到接受器，声纳传感器停止计时，它的距离为S=t/2xv（s 距离t 时间v速度）。

声纳传感器的特征：它有一定的工作范围，有一定的工作窗口，温度补偿，故障诊断显示。

沥青摊铺机:操作规程（5篇范文）第1篇沥青摊铺机:操作规程1)作业前应检查联贯部件、安全防护装置及仪表,部件联结应正常,安全防护装置应齐全,仪表应齐全,仪表应灵敏、正常。

2)安装和拆除熨平板时应设专人指挥,作业人员应协调一致。

3)行驶前应确认前方无人,并鸣笛示警。

4)使用燃气加热熨平板时,管道应正确连接,无泄漏;使用人工点火的加热装置,应使用专用器具,点火时人员应保持一定安全距离,加热时应设人看护。

5)自卸车向摊铺机料斗卸料时,必须设专人在侧面指挥,料斗与自卸车之间不得有人,作业人员应协调配合,动作一致。

6)摊铺时严格按照方向线行驶,不得随意转弯,保证路线线形顺直。

7)每班作业后,应清洗全机污物。

清洗摊铺机工作装置必须使用工具,清洗料斗及螺旋输送器时必须停机,并严禁烟火。

8)不得在运行中进行加油保养,当需要在机器下进行保养时,必须先停熄发动机并加以可靠的制动,绝对不能使压摊铺机产生移动。

9)按规定时间进行保养,确保机械正常工作。

10)摊铺速度控制在2-2.5m/min。

11)摊铺时夯锤频率控制在4.5级。

第2篇沥青摊铺机操作规程1）作业前应检查联贯部件、安全防护装置及仪表，部件联结应正常，安全防护装置应齐全，仪表应齐全，仪表应灵敏、正常。

2）安装和拆除熨平板时应设专人指挥，作业人员应协调一致。

3）行驶前应确认前方无人，并鸣笛示警。

4）使用燃气加热熨平板时，管道应正确连接，无泄漏；使用人工点火的加热装置，应使用专用器具，点火时人员应保持一定安全距离，加热时应设人看护。

5）自卸车向摊铺机料斗卸料时，必须设专人在侧面指挥，料斗与自卸车之间不得有人，作业人员应协调配合，动作一致。

6）摊铺时严格按照方向线行驶，不得随意转弯，保证路线线形顺直。

7）每班作业后，应清洗全机污物。

清洗摊铺机工作装置必须使用工具，清洗料斗及螺旋输送器时必须停机，并严禁烟火。

8）不得在运行中进行加油保养，当需要在机器下进行保养时，必须先停熄发动机并加以可靠的制动，绝对不能使压摊铺机产生移动。

沥青混合料摊铺机在使用时的注意点
1、混合料采用沥青摊铺机摊铺，摊铺机使用前要对其进行全面检修保养，确保使用过程中的完好。

2、每天施工前熨平板要加热20—30分钟，首先选择混合料温度较高的一车先卸，然后螺旋输料器打满料闷10分钟左右再缓慢起步。

起步前应检查平衡梁安装是否正确，自动找平装置是否连接妥当，熨平板加热温度是否够高等方面。

3、摊铺机起步速度应在1—1.5米/分钟，待机身温度上来，虚铺厚度调节稳定后再逐渐提速，正常摊铺速度依据拌和速度、摊铺厚度、宽度而定。

4、摊铺过程中要保持稳定，摊铺机不得随意变换速度或停车；摊铺机前要保持2—3台运输车待卸；中午应倒班就餐，以确保摊铺机连续均衡作业。

5、摊铺机振捣器频率应由低渐高逐步增加，其频率大小要与工作速度相匹配，确保摊铺后预压实密度达到85%。

6、摊铺温度不得低于130℃（沥青混合料的到场温度控制在135—145℃），压路机稳压要及时跟上，以便减少温度损耗。

作业时若地表温度过低或受风雨影响不能保证摊铺温度则不得施工。

7、摊铺时要安排专人调节传感器控制器，此人应对业务相当熟练，具有一定的调节经验，能根据检测的虚铺厚度很快调节到位，注意在摊铺机起步时不要反复试调，要根据规律和经验很快调节稳定。

正常作业时要多查少调，常检查虚铺厚度、平整度、横坡，观察其变化趋势，而尽量少调节厚度控制器。

1。

90２００７／０９今日工程机械C o n st r u c ti o n M a ch i n e ry T o d a y沥青混合料摊铺机螺旋分料器工作参数及结构设计的改进■朱奇程战锋螺旋分料器是沥青混合料摊铺机必不可少的重要组成部分。

它所消耗的功率占发动机总功率的一半左右，担负着横向输送物料的任务，其功能就是将混合料按照一定的生产率，无离析地均匀分布到熨平板前一定的宽度上。

其最重要的性能指标是输送效率、生产率和防离析等，这些指标主要取决于螺旋转速、螺距、螺旋直径和扭矩等参数。

其结构形状及参数选择是否合理将直接影响螺旋分料器的生产能力和路面的施工质量。

因此，沥青混合料摊铺机的螺旋分料器设计是整机设计的关键环节。

对摊铺机自身而言，改善离析和提高摊铺平整度的作用，主要通过改进螺旋分料器的结构设计以及运动学参数来实现。

工作参数及结构设计的改进合理的摊铺机螺旋分料器应具有良好的搅拌物料的能力，使前期工序产生的物料离析得到有效改善，同时满足摊铺宽度上不同部位所需物料量，使平整度得到保证。

１．工作参数及转速的改进目前，多数摊铺机的实际情况是，物料的内、外摩擦力作用造成大粒料容易被送往螺旋两外侧，摊铺宽度越大则离析越重。

其主要原因是螺旋工作参数设定存在缺陷，强调物料输料高度位于螺旋中心上方叶片直径２／３处为宜，由于螺旋料位较低，需要较高的工作转速才能满足输料量（高达１００ｒ／ｍｉｎ左右，甚至更高）要求，在高速抛撒、快速推移运动中，不同粒径物料被离析。

这种思想的实质是沿用了传统的螺旋设计理论，即螺旋的主要功能是均匀输料和布料，而未能赋予螺旋二次搅拌以改善前期工序产生的物理和温度离析的功能。

在对高等级公路路基路面质量要求提高、需适应现代重载大流量运输要求的今天，摊铺机螺旋这一功能更加重要。

针对上述螺旋分料器产生的离析，根据国内外摊铺实践，特别是在以往摊铺实践中总结的一系列经验，我们可以采取增加整机功率匹配，物料满埋螺旋，增大螺旋输料能力，降低螺旋驱动转速的措施。

沥青混合料摊铺机基本知识摊铺机是铺筑沥青路面的或稳定基层材料专用机械，它按所需的路面宽度、拱度和厚度、平整度、密实度将沥青混凝土或稳定材料敷设于路面。

一、摊铺机的种类及特点摊铺机可分为拖式和自动式两种自行式按行驶装置分为：轮胎式和履带式两种。

轮胎式和履带式各有特点：1、自行速度快，机动性好，行驶速度高。

2、操纵性能：在弯道上施工时能获得圆滑的路边。

（短距离转移可不可用拖车）。

3、可以直接道路上行驶，而不会破坏路面。

4、对于路基出现小凸起物时，轮胎式补偿不平的作用较履带式强；履带式在出现凹坑时，其补偿作用要强些。

5、轮胎式较履带式的平整度略差。

6、轮胎式在料斗中料充满与否对平整度有影响：因充气胎，料满则变形大，料少，则变形小，影响熨平板大臂在机体的交点会随着降、升变化。

而铰点的升降会使熨平板的仰角a有变化，因而影响平整度。

7、轮胎式较履带式在铺层路基处理不好时（松或雨后施工时），较易出现打滑现象。

而履带式其随着性能要好些。

二、摊铺机结构及浮动式熨平板1、摊铺机由两部分组成：牵引部分与熨平板部分。

牵引部分有二个功能：（1）接收来自料车的混合料并输送混合料至熨平板部分；（2）牵引熨平板前进。

熨平板组件由调平油缸（亦称升降油缸、找平油缸、枢轴油缸）、大臂、提升油缸（亦称浮动油缸）、熨平板及厚度调节结构所组成。

调平油缸与大臂的结合点称为拖点，浮动油缸与熨平板的结合点称为铰接点，拖点与铰接点之间的距离称为大臂长度。

正常摊铺时，熨平板与所铺路面之间的夹角称为熨平板仰角。

2、现在熨平板均为浮动式熨平板。

何为浮动式熨平板？熨平装置左右两侧大臂前端与机体左右两侧中部的支点铰接，或通过支承体（自动找平油缸）铰接。

而主机后面与熨平装置通过两个熨平装置升降油缸连接。

操纵此液压缸，使活塞杆伸缩，可使熨平装置绕着大臂前端铰点摆动，实现熨平板的升降。

如果操作开关，使该两油缸上、下腔中的油液均与液压油箱相通，活塞杆受外力作用可以自由伸缩，此时熨平装置在摊铺过程中靠自重浮在铺层上，这种熨平装置叫浮动式熨平装置（或简称熨平板）。

沥青混凝土摊铺机安全操作规程一、操作人员的安全要求1.操作人员必须经过专门的培训，并获得相应的操作证书，具备操作摊铺机的能力。

2.操作人员必须戴着符合要求的安全帽，穿戴防护服，并配备防滑鞋。

3.操作人员必须保持清醒状态，不得在操作时饮酒、吸烟或使用违禁药物。

4.操作人员在操作过程中必须严格遵守交通规则，不得闯红灯、超速行驶等违规操作。

二、设备的安全要求1.在操作摊铺机之前，需要检查机器是否处于正常工作状态，确认刹车、转向等基本操作是否灵活。

2.摊铺机上应安装明显的安全标志，如“禁止靠近”、“慢行”等，以提醒周围人员注意安全。

3.各类控制装置的操作杆、手柄、按钮等应设有明显的颜色标识，并牢固可靠。

三、作业环境的安全要求1.在进行摊铺作业之前，需要对工地周围进行了解，并标明作业区域、禁止区域等。

2.摊铺作业区域应平整、无泥泞，且没有大坑、大漏洞等危险地形。

3.在作业区域周围需要设置明显的安全警示标志，以提醒工作人员和行人注意安全。

4.摊铺作业时不得有人员在直接的作业范围内。

四、作业过程的安全要求1.在摊铺作业开始前，应检查沥青混凝土的质量是否合格，确保施工质量。

2.摊铺机行驶过程中，应保持适当的速度，避免急刹车或急转向，避免产生冲击和压力过大。

3.摊铺机行驶过程中，应注意道路的平坦度，避免因路面高低不平造成机器晃动和失控。

4.摊铺机操作人员应随时留意周围状况，遇到异常情况应及时停机并报告相关负责人。

5.摊铺机停机时，应将发动机熄火，并拔下点火钥匙，以免发生误操作。

五、日常维护和保养1.摊铺机的定期保养和检修应按照设备说明书进行，并由专业人员进行操作。

2.摊铺机的润滑、冷却、清洁等工作应定期进行，以保证设备的正常运转。

3.常备必要的维修工具和备用零件，并按要求存放在指定的位置上。

4.摊铺机使用完毕后，应及时进行清洗，防止沥青混凝土残留在机器上形成堵塞。

以上是关于沥青混凝土摊铺机安全操作规程的一些建议，你可以根据具体情况进行补充和修改。
