表9-1 渐开线圆柱齿轮模数(GB1357-87)
(4) 压力角(α)： 在啮合接触点P处, 轮齿的受力方向与瞬时运 动方向的夹角称为压力角, 一般采用20°。 (5) 速比(i)：主动齿轮的转速n1(r/min)与从动齿轮的转速n2( r/min)之比称为速比, 亦称传动比, 即i=n1/n2。由于转速与齿数成反 比, 所以i=n1/n2=z2/z1。 (6) 中心距(A)：两啮合齿轮轴线之间的距离称为中心距, 即 A=m(z1+z2)/2。
螺钉末端应画 到什么位置？
小径线未对齐
画在何处？
粗、细线 剖面线画到 ?位置
应为?度
倾斜?度
⒊ 螺柱联接装配图的比例画法
l
bm
t
螺柱长度: l计= t +0.15d+0.8d+0.3d
bm同螺钉, 由被联接件的 材料决定。
当剖切平面通过螺杆轴线时，对于螺柱、螺栓、 螺钉、螺母及垫圈等均按不剖画出。也可采用图1．2 －4b的简化画法。内六角螺钉可按图1．2－4c绘制， 螺钉头部的一字槽、十字槽可按图1.2-4d,e绘制。
0.15d
2.2d
1.1d
⒋ 螺钉
规定标记： 螺钉GB/T 65 M12×l 开槽圆柱头螺钉 简化画法：
0.1d×45° 1.5d 0.2d
0.3d 0.6d l
2d
d
二、螺纹紧固件装配图的画法
⒈ 螺栓装配图的简化画法
0.3d
t2
l
★ ★ ★ ★
被连接件的孔径=1.1d 两块板的剖面线方向相反 螺栓、垫圈、螺母按不剖画 螺栓的有效长度按下式计算

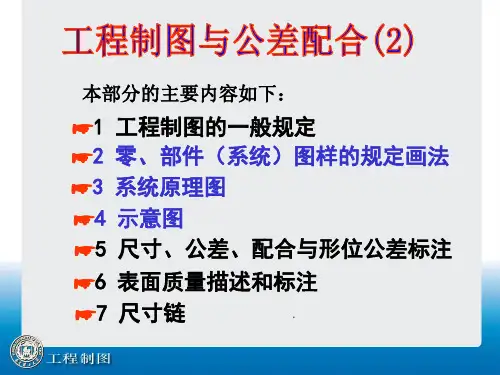

本部分的主要内容如下：
1 2 3 4 5 6 7
