最新喷油器结构与工作原理知识讲解

喷油器工作原理引言概述：喷油器是现代内燃机中关键的部件之一，它负责将燃油喷射到发动机燃烧室内，以实现燃烧和动力输出。

喷油器工作原理的理解对于了解和维护发动机至关重要。

本文将详细介绍喷油器的工作原理，包括喷油器的构造、喷油过程、喷油量控制、喷油角度调节以及喷油器的故障排除。

正文内容：1. 喷油器的构造1.1 喷嘴：喷嘴是喷油器的核心部件，它由喷孔、喷嘴体和喷嘴尖端组成。

喷孔的大小和形状直接影响喷油量和喷雾特性。

1.2 电磁阀：电磁阀控制喷油器的开启和关闭，它由线圈、阀芯和阀座组成。

电磁阀通过控制油压的变化来实现喷油的精确控制。

2. 喷油过程2.1 压力供油：燃油从油箱经过油泵被送入高压油管中，形成一定的压力，以保证喷油器正常工作。

2.2 喷油时机控制：喷油时机的控制是通过电控单元根据发动机转速、负荷和温度等参数来计算得出的。

喷油时机的准确控制可以提高燃油的燃烧效率。

2.3 喷油量控制：喷油量的控制是通过电控单元控制电磁阀的开启时间和开启次数来实现的。

喷油量的准确控制可以保证发动机的动力输出和燃油经济性。

3. 喷油角度调节3.1 多孔喷嘴：多孔喷嘴通过改变喷孔的数量和位置来调节喷油角度。

不同的喷油角度可以适应不同的发动机工况。

3.2 喷油锥角：喷油锥角是指喷油锥的张角，它的大小影响着喷油的范围和喷雾特性。

通过调节喷嘴的形状和喷孔的布置可以改变喷油锥角。

4. 喷油器的故障排除4.1 喷油器阻塞：喷油器阻塞可能导致喷油不均匀或者喷油量不足。

常见的原因包括燃油中的杂质、积碳和油泵故障等。

4.2 喷油器漏油：喷油器漏油可能导致燃油泄漏和发动机工作不稳定。

常见的原因包括喷嘴密封不良和电磁阀故障等。

4.3 喷油器喷雾不均匀：喷油器喷雾不均匀可能导致燃烧不彻底和动力输出不稳定。

常见的原因包括喷孔阻塞、喷嘴磨损和电磁阀故障等。

总结：喷油器作为发动机的重要组成部份，其工作原理的理解对于发动机的正常运行至关重要。

本文从喷油器的构造、喷油过程、喷油量控制、喷油角度调节以及喷油器的故障排除等方面进行了详细阐述。

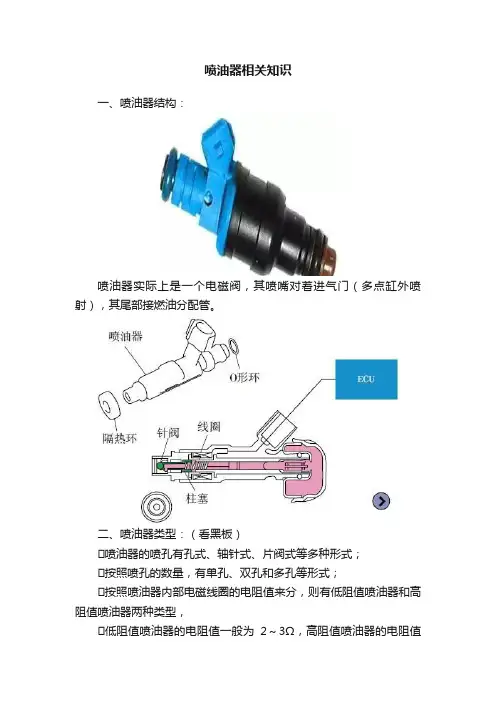

喷油器相关知识
一、喷油器结构：
喷油器实际上是一个电磁阀，其喷嘴对着进气门（多点缸外喷射），其尾部接燃油分配管。

二、喷油器类型：（看黑板）
֎喷油器的喷孔有孔式、轴针式、片阀式等多种形式；
֎按照喷孔的数量，有单孔、双孔和多孔等形式；
֎按照喷油器内部电磁线圈的电阻值来分，则有低阻值喷油器和高阻值喷油器两种类型，
֎低阻值喷油器的电阻值一般为2～3Ω，高阻值喷油器的电阻值
一般为13～17Ω。

三、喷油器工作原理：
֎当发动机ECU以电脉冲的形式发出喷油指令后，喷油器内部的电磁线圈通电而产生磁性，使其喷孔开启，从而将燃油喷入发动机，如图所示。

֎当ECU的喷油指令结束后，喷孔又在复位弹簧作用下关闭，喷油过程立即停止。

喷孔开启的持续时间( 即喷油量) 由ECU所发出的电脉冲的宽度决定。

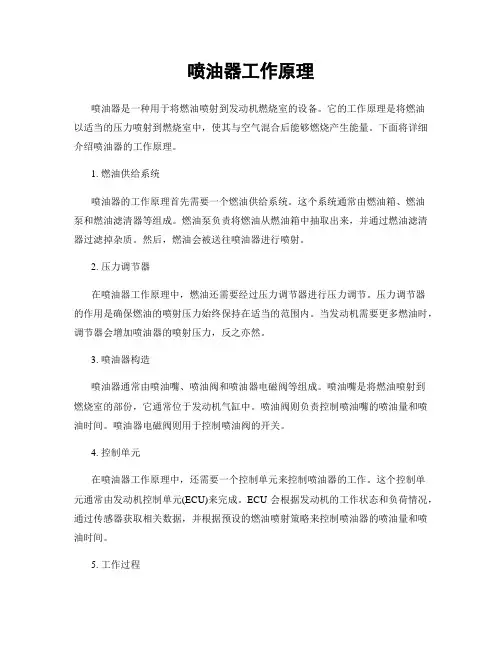

喷油器工作原理喷油器是一种用于将燃油喷射到发动机燃烧室的设备。

它的工作原理是将燃油以适当的压力喷射到燃烧室中，使其与空气混合后能够燃烧产生能量。

下面将详细介绍喷油器的工作原理。

1. 燃油供给系统喷油器的工作原理首先需要一个燃油供给系统。

这个系统通常由燃油箱、燃油泵和燃油滤清器等组成。

燃油泵负责将燃油从燃油箱中抽取出来，并通过燃油滤清器过滤掉杂质。

然后，燃油会被送往喷油器进行喷射。

2. 压力调节器在喷油器工作原理中，燃油还需要经过压力调节器进行压力调节。

压力调节器的作用是确保燃油的喷射压力始终保持在适当的范围内。

当发动机需要更多燃油时，调节器会增加喷油器的喷射压力，反之亦然。

3. 喷油器构造喷油器通常由喷油嘴、喷油阀和喷油器电磁阀等组成。

喷油嘴是将燃油喷射到燃烧室的部份，它通常位于发动机气缸中。

喷油阀则负责控制喷油嘴的喷油量和喷油时间。

喷油器电磁阀则用于控制喷油阀的开关。

4. 控制单元在喷油器工作原理中，还需要一个控制单元来控制喷油器的工作。

这个控制单元通常由发动机控制单元(ECU)来完成。

ECU会根据发动机的工作状态和负荷情况，通过传感器获取相关数据，并根据预设的燃油喷射策略来控制喷油器的喷油量和喷油时间。

5. 工作过程当发动机工作时，ECU会根据传感器获取的数据来判断当前的工作状态和负荷情况。

然后，ECU会根据预设的燃油喷射策略来计算出喷油器的喷油量和喷油时间。

接下来，ECU会通过电磁阀控制喷油阀的开关，使喷油嘴喷射适量的燃油到燃烧室中。

燃油与空气混合后，会被点火系统点燃，产生能量驱动发动机工作。

总结：喷油器的工作原理是通过燃油供给系统将燃油送到喷油器，经过压力调节器进行压力调节，然后由喷油阀控制喷油嘴的喷油量和喷油时间，并由发动机控制单元(ECU)根据工作状态和负荷情况来控制喷油器的工作。

通过这样的工作原理，喷油器能够将燃油以适当的压力喷射到燃烧室中，使其与空气混合后能够燃烧产生能量，驱动发动机工作。

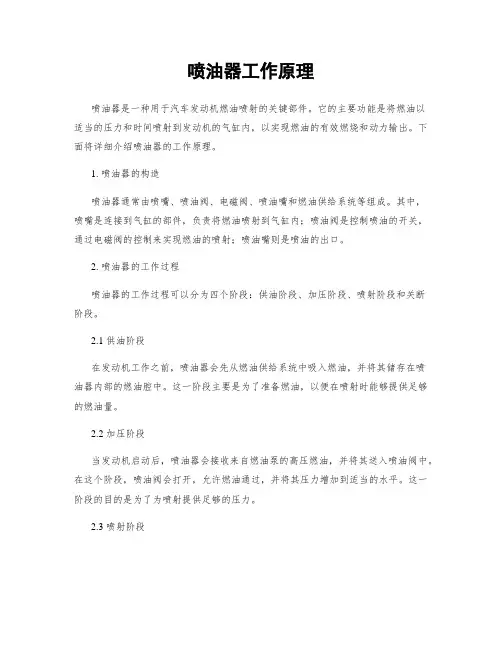

喷油器工作原理喷油器是一种用于汽车发动机燃油喷射的关键部件。

它的主要功能是将燃油以适当的压力和时间喷射到发动机的气缸内，以实现燃油的有效燃烧和动力输出。

下面将详细介绍喷油器的工作原理。

1. 喷油器的构造喷油器通常由喷嘴、喷油阀、电磁阀、喷油嘴和燃油供给系统等组成。

其中，喷嘴是连接到气缸的部件，负责将燃油喷射到气缸内；喷油阀是控制喷油的开关，通过电磁阀的控制来实现燃油的喷射；喷油嘴则是喷油的出口。

2. 喷油器的工作过程喷油器的工作过程可以分为四个阶段：供油阶段、加压阶段、喷射阶段和关断阶段。

2.1 供油阶段在发动机工作之前，喷油器会先从燃油供给系统中吸入燃油，并将其储存在喷油器内部的燃油腔中。

这一阶段主要是为了准备燃油，以便在喷射时能够提供足够的燃油量。

2.2 加压阶段当发动机启动后，喷油器会接收来自燃油泵的高压燃油，并将其送入喷油阀中。

在这个阶段，喷油阀会打开，允许燃油通过，并将其压力增加到适当的水平。

这一阶段的目的是为了为喷射提供足够的压力。

2.3 喷射阶段当喷油阀打开后，燃油会通过喷嘴被喷射到气缸内。

喷油阀的开启和关闭由电磁阀控制，电磁阀会根据发动机的工作状态和负载要求来控制喷油的时间和喷射量。

这一阶段是喷油器的核心工作过程，直接影响着发动机的燃烧效率和动力输出。

2.4 关断阶段当喷油阀关闭后，喷油器停止喷射燃油。

这一阶段是为了确保喷油的精确控制和避免燃油的浪费。

3. 喷油器的工作原理喷油器的工作原理主要依赖于喷油阀和电磁阀的协同作用。

当电磁阀受到控制信号时，它会打开或关闭喷油阀，从而控制燃油的喷射。

具体的工作原理如下：3.1 控制信号的产生控制信号通常由发动机控制单元(ECU)产生。

ECU会根据发动机的工作状态和负载要求，通过传感器获取相关数据，并进行处理和分析，最终生成相应的控制信号。

3.2 电磁阀的工作电磁阀是喷油器的关键部件之一，它的开关状态由控制信号控制。

当ECU产生的控制信号到达电磁阀时，电磁阀会根据信号的状态来打开或关闭喷油阀。

喷油器工作原理引言概述：喷油器是现代内燃机中非常重要的一个组件，它负责将燃油喷射到发动机燃烧室中，以实现燃烧过程。

本文将详细介绍喷油器的工作原理及其五个主要部分。

一、喷油器的结构组成1.1 喷油器壳体：喷油器壳体是喷油器的外壳，主要起到保护内部结构和连接其他部件的作用。

1.2 喷油嘴：喷油嘴是喷油器的核心部件，它通过喷油孔将燃油喷射到燃烧室中。

喷油嘴通常由喷油针、喷油孔和喷油锥组成。

1.3 控制阀：控制阀是喷油器的控制部件，通过控制阀来控制燃油的喷射量和喷射时间。

二、喷油器的工作原理2.1 燃油供给：喷油器通过燃油供给系统从燃油箱中取得燃油，并将其送入喷油器内部。

2.2 压力调节：喷油器内部的压力调节装置可以根据发动机负荷的变化来调节燃油的压力，以满足不同工况下的喷射需求。

2.3 喷油过程：当发动机工作时，控制阀根据发动机控制系统的指令，控制喷油嘴的喷油时间和喷油量。

喷油嘴通过喷油孔将燃油喷射到燃烧室中，形成可燃混合气体。

三、喷油器的喷油方式3.1 直喷式喷油器：直喷式喷油器将燃油直接喷射到发动机燃烧室中，具有喷油量大、喷油精度高的优点，可以提高燃烧效率和动力性能。

3.2 预混式喷油器：预混式喷油器将燃油和空气事先混合，形成可燃混合气体后再喷射到燃烧室中。

这种喷油方式适用于一些低速、低负荷工况下的发动机。

3.3 多点喷射式喷油器：多点喷射式喷油器在发动机的进气道上设置多个喷油嘴，可以实现多次喷油，提高燃烧效率和动力性能。

四、喷油器的故障及维修4.1 喷油器堵塞：喷油器长时间使用后，喷油孔可能会被沉积物堵塞，导致喷油不畅。

此时，可以通过清洗喷油器来解决问题。

4.2 喷油器泄漏：喷油器的密封件损坏或松动可能导致燃油泄漏。

需要及时更换密封件或重新安装喷油器。

4.3 喷油器喷射不均匀：喷油器的喷油孔不均匀或喷油嘴磨损严重可能导致喷油不均匀。

可以通过更换喷油嘴或进行喷油孔修复来解决问题。

五、喷油器的发展趋势5.1 高压喷射技术：随着发动机技术的不断发展，喷油器的工作压力也在不断提高，以实现更精细的燃油喷射和更高的燃烧效率。

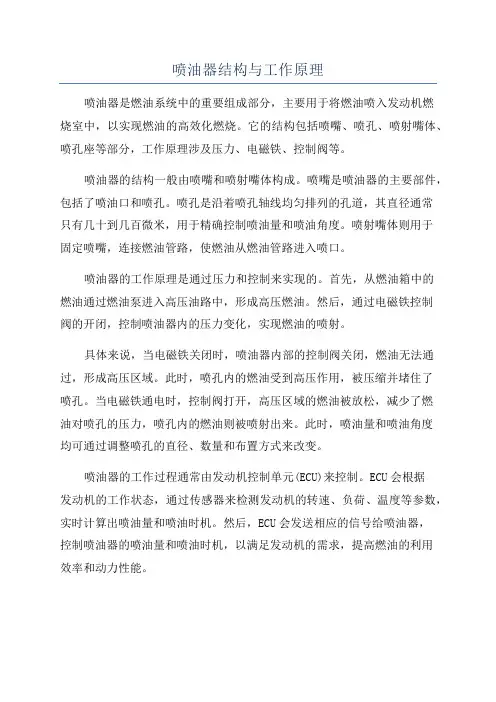

喷油器结构与工作原理喷油器是燃油系统中的重要组成部分，主要用于将燃油喷入发动机燃烧室中，以实现燃油的高效化燃烧。

它的结构包括喷嘴、喷孔、喷射嘴体、喷孔座等部分，工作原理涉及压力、电磁铁、控制阀等。

喷油器的结构一般由喷嘴和喷射嘴体构成。

喷嘴是喷油器的主要部件，包括了喷油口和喷孔。

喷孔是沿着喷孔轴线均匀排列的孔道，其直径通常只有几十到几百微米，用于精确控制喷油量和喷油角度。

喷射嘴体则用于固定喷嘴，连接燃油管路，使燃油从燃油管路进入喷口。

喷油器的工作原理是通过压力和控制来实现的。

首先，从燃油箱中的燃油通过燃油泵进入高压油路中，形成高压燃油。

然后，通过电磁铁控制阀的开闭，控制喷油器内的压力变化，实现燃油的喷射。

具体来说，当电磁铁关闭时，喷油器内部的控制阀关闭，燃油无法通过，形成高压区域。

此时，喷孔内的燃油受到高压作用，被压缩并堵住了喷孔。

当电磁铁通电时，控制阀打开，高压区域的燃油被放松，减少了燃油对喷孔的压力，喷孔内的燃油则被喷射出来。

此时，喷油量和喷油角度均可通过调整喷孔的直径、数量和布置方式来改变。

喷油器的工作过程通常由发动机控制单元(ECU)来控制。

ECU会根据发动机的工作状态，通过传感器来检测发动机的转速、负荷、温度等参数，实时计算出喷油量和喷油时机。

然后，ECU会发送相应的信号给喷油器，控制喷油器的喷油量和喷油时机，以满足发动机的需求，提高燃油的利用效率和动力性能。

总结起来，喷油器的结构由喷嘴和喷射嘴体构成，工作原理主要涉及压力、电磁铁和控制阀。

通过控制喷嘴的开闭和喷孔的直径等参数，喷油器能够实现准确的燃油喷射，以达到高效燃烧和改善发动机性能的目的。

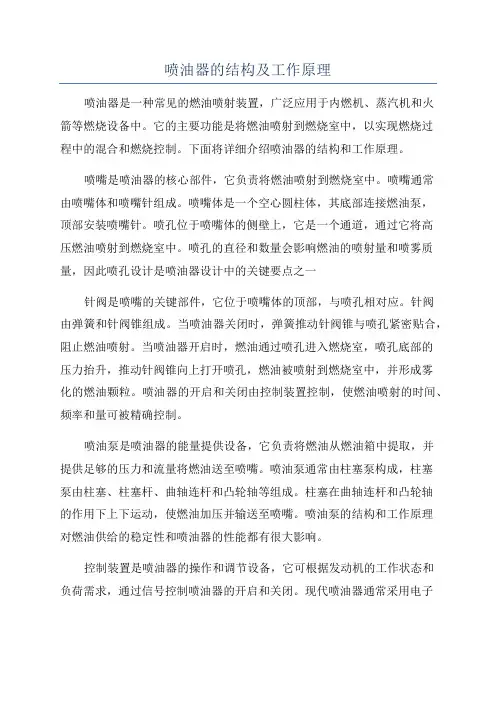

喷油器的结构及工作原理喷油器是一种常见的燃油喷射装置，广泛应用于内燃机、蒸汽机和火箭等燃烧设备中。

它的主要功能是将燃油喷射到燃烧室中，以实现燃烧过程中的混合和燃烧控制。

下面将详细介绍喷油器的结构和工作原理。

喷嘴是喷油器的核心部件，它负责将燃油喷射到燃烧室中。

喷嘴通常由喷嘴体和喷嘴针组成。

喷嘴体是一个空心圆柱体，其底部连接燃油泵，顶部安装喷嘴针。

喷孔位于喷嘴体的侧壁上，它是一个通道，通过它将高压燃油喷射到燃烧室中。

喷孔的直径和数量会影响燃油的喷射量和喷雾质量，因此喷孔设计是喷油器设计中的关键要点之一针阀是喷嘴的关键部件，它位于喷嘴体的顶部，与喷孔相对应。

针阀由弹簧和针阀锥组成。

当喷油器关闭时，弹簧推动针阀锥与喷孔紧密贴合，阻止燃油喷射。

当喷油器开启时，燃油通过喷孔进入燃烧室，喷孔底部的压力抬升，推动针阀锥向上打开喷孔，燃油被喷射到燃烧室中，并形成雾化的燃油颗粒。

喷油器的开启和关闭由控制装置控制，使燃油喷射的时间、频率和量可被精确控制。

喷油泵是喷油器的能量提供设备，它负责将燃油从燃油箱中提取，并提供足够的压力和流量将燃油送至喷嘴。

喷油泵通常由柱塞泵构成，柱塞泵由柱塞、柱塞杆、曲轴连杆和凸轮轴等组成。

柱塞在曲轴连杆和凸轮轴的作用下上下运动，使燃油加压并输送至喷嘴。

喷油泵的结构和工作原理对燃油供给的稳定性和喷油器的性能都有很大影响。

控制装置是喷油器的操作和调节设备，它可根据发动机的工作状态和负荷需求，通过信号控制喷油器的开启和关闭。

现代喷油器通常采用电子控制系统，控制装置可以根据传感器的信号，调整喷油器的开启和关闭时间，以便实现燃油供给的精确控制，提高燃油利用率和发动机的性能。

综上所述，喷油器是燃油喷射装置，它通过喷嘴、喷孔、针阀、喷油泵和控制装置等部件的协同作用，将燃油从燃油泵中提取并加压，然后通过喷孔喷射到燃烧室中，以实现燃油的雾化和混合，并通过控制装置根据发动机的工作状态和负荷需求进行精确控制。

不同类型的喷油器会有一些差异，但这个基本的结构和工作原理的理解，对于喷油器的使用、维护和故障排查是非常有帮助的。

喷油器结构与工作原理（一）引言概述:喷油器是现代燃油发动机中至关重要的设备之一，它负责将燃油以高压雾化喷射到燃烧室中，实现燃油的充分燃烧。

本文将介绍喷油器的结构和工作原理。

一、喷油器的结构1. 喷油器外壳：喷油器的外壳是一个金属外壳，用于保护内部的喷油器零件。

2. 燃油供给管：燃油供给管连接燃油箱与喷油器，将燃油输送到喷油器。

3. 燃油过滤器：燃油过滤器位于燃油供给管上，用于过滤燃油中的杂质，防止喷油器堵塞。

4. 喷油阀门：喷油阀门是喷油器的核心部件，它控制燃油的喷射和关闭。

5. 喷油嘴：喷油嘴是喷油器的出口，通过喷油嘴将燃油雾化成微小颗粒，并喷射到燃烧室中。

二、喷油器的工作原理1. 燃油供给：燃油由燃油供给管输送到喷油器内部，并通过燃油阀门进入喷油嘴。

2. 燃油压力调节：燃油进入喷油嘴时，经过压力调节装置调节燃油的压力，保证喷油的稳定性。

3. 喷油控制：喷油阀门控制喷油嘴的喷油，控制燃油的喷射时间和量，实现燃油的精确喷射。

4. 燃油雾化：喷油嘴将燃油雾化成微小颗粒，增加燃油与空气的接触面积，促进燃油的充分燃烧。

5. 喷油效果检测：喷油器工作后，通过对喷油效果的监测，如喷油均匀性、喷雾形状等，判断喷油器是否正常工作。

三、喷油器的维护保养1. 定期清洗：定期清洗喷油器以去除积聚在喷油嘴周围的碳沉积物，以保证喷油的正常工作。

2. 过滤燃油：使用高质量的燃油并安装有效的燃油过滤器，防止进入喷油器的杂质。

3. 检查喷油器零部件：定期检查喷油器零部件的磨损情况，如果损坏或磨损严重，则需要更换。

4. 检查喷油效果：在发动机运行中，定期检查喷油效果，如喷油均匀性、喷雾形状等，以确保喷油器正常工作。

5. 注意质量保障：在购买喷油器时，选择正规渠道购买，并确保喷油器的质量符合标准要求。

结论：喷油器作为发动机燃油系统的关键组成部分，其结构和工作原理的理解对于保证燃油的正常供给和燃烧效果的提升具有重要意义。

同时，定期的维护保养和检查喷油器的喷油效果也是确保发动机运行正常的必要措施。

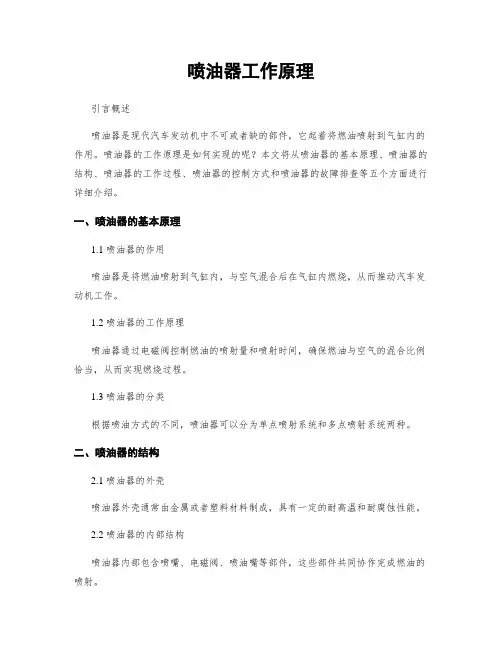

喷油器工作原理引言概述喷油器是现代汽车发动机中不可或者缺的部件，它起着将燃油喷射到气缸内的作用。

喷油器的工作原理是如何实现的呢？本文将从喷油器的基本原理、喷油器的结构、喷油器的工作过程、喷油器的控制方式和喷油器的故障排查等五个方面进行详细介绍。

一、喷油器的基本原理1.1 喷油器的作用喷油器是将燃油喷射到气缸内，与空气混合后在气缸内燃烧，从而推动汽车发动机工作。

1.2 喷油器的工作原理喷油器通过电磁阀控制燃油的喷射量和喷射时间，确保燃油与空气的混合比例恰当，从而实现燃烧过程。

1.3 喷油器的分类根据喷油方式的不同，喷油器可以分为单点喷射系统和多点喷射系统两种。

二、喷油器的结构2.1 喷油器的外壳喷油器外壳通常由金属或者塑料材料制成，具有一定的耐高温和耐腐蚀性能。

2.2 喷油器的内部结构喷油器内部包含喷嘴、电磁阀、喷油嘴等部件，这些部件共同协作完成燃油的喷射。

2.3 喷油器的喷油孔喷油器的喷油孔数量和大小会影响燃油的喷射效果，通常会根据发动机的性能和工作要求进行设计。

三、喷油器的工作过程3.1 喷油器的工作原理当电脑控制单元接收到发动机工作状态的信号后，会通过电磁阀控制燃油的喷射量和喷射时间。

3.2 喷油器的喷射角度喷油器的喷射角度会影响燃油的喷射方向和范围，通常会根据气缸的位置温和缸内的气流情况进行调整。

3.3 喷油器的喷射量喷油器会根据发动机的负荷和转速等参数来调整燃油的喷射量，以保证燃烧效果的最佳状态。

四、喷油器的控制方式4.1 电控喷油器电控喷油器通过电脑控制单元对燃油的喷射进行精确控制，提高燃烧效率和节能减排。

4.2 机械喷油器机械喷油器通过机械装置对燃油的喷射进行控制，操作简单但精度较低。

4.3 气动喷油器气动喷油器通过气压控制燃油的喷射，适合于某些特殊环境下的工作要求。

五、喷油器的故障排查5.1 喷油器阻塞喷油器阻塞会导致燃油喷射不畅，影响发动机的正常工作，需要及时清洗或者更换喷油器。

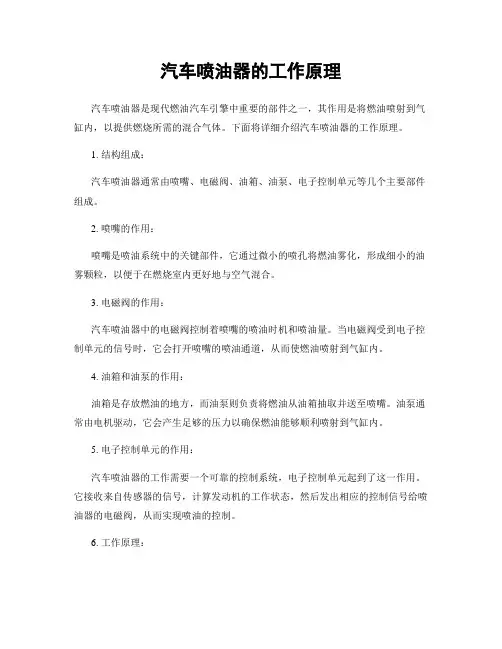

汽车喷油器的工作原理汽车喷油器是现代燃油汽车引擎中重要的部件之一，其作用是将燃油喷射到气缸内，以提供燃烧所需的混合气体。

下面将详细介绍汽车喷油器的工作原理。

1. 结构组成：汽车喷油器通常由喷嘴、电磁阀、油箱、油泵、电子控制单元等几个主要部件组成。

2. 喷嘴的作用：喷嘴是喷油系统中的关键部件，它通过微小的喷孔将燃油雾化，形成细小的油雾颗粒，以便于在燃烧室内更好地与空气混合。

3. 电磁阀的作用：汽车喷油器中的电磁阀控制着喷嘴的喷油时机和喷油量。

当电磁阀受到电子控制单元的信号时，它会打开喷嘴的喷油通道，从而使燃油喷射到气缸内。

4. 油箱和油泵的作用：油箱是存放燃油的地方，而油泵则负责将燃油从油箱抽取并送至喷嘴。

油泵通常由电机驱动，它会产生足够的压力以确保燃油能够顺利喷射到气缸内。

5. 电子控制单元的作用：汽车喷油器的工作需要一个可靠的控制系统，电子控制单元起到了这一作用。

它接收来自传感器的信号，计算发动机的工作状态，然后发出相应的控制信号给喷油器的电磁阀，从而实现喷油的控制。

6. 工作原理：当发动机启动时，电子控制单元会发送启动信号给油泵，油泵开始工作并将燃油抽取到喷嘴处。

同时，电磁阀会根据发动机工作状态的需求，控制喷嘴的喷油时机和喷油量。

当电磁阀打开时，燃油会以高压经喷嘴喷射到气缸内形成燃烧所需的燃油雾化。

7. 原理的优点：汽车喷油器采用了现代化的燃油喷射技术，相较于传统的化油器，具有以下优点：- 更好的燃烧效率：喷嘴能够将燃油雾化得更细，与空气更好地混合，从而提高了燃烧效率，减少了尾气排放；- 更好的燃油经济性：喷油器的控制系统可以根据发动机负荷情况自动调整喷油量，从而实现燃油的更加合理利用，提高汽车的燃油经济性；- 更准确的喷油控制：电子控制单元配合传感器可以准确计算和监测发动机的工作状态，从而实现精确的喷油控制，提供更好的动力输出。

以上是关于汽车喷油器工作原理的详细介绍。

汽车喷油器的高效工作对于保持发动机正常运行至关重要，它的发展使得现代汽车更加环保和经济。

喷油器的结构与原理喷油器是一种用于将液体转化成细小颗粒喷射出来的装置，常用于农业、石油化工、化妆品、医药等领域。

它主要由进液口、进气口、喷嘴、燃烧室和控制系统等几部分组成。

其基本工作原理是通过增加液体的速度和降低其压力，使其进入喷嘴，然后在高速流动的空气流中破碎成小颗粒并喷射出来。

喷油器的主要结构包括进液口、进气口、喷嘴、燃烧室和控制系统。

进液口是喷油器的入口，用于将液体引入喷油器内部。

进液口通常具有阀门，可以通过控制阀门来调节液体的流量，从而控制喷油器的喷射量。

进气口是用于吸入空气的口，通过进入喷油器内部的空气，形成高速流动的气流。

进气口通常位于喷嘴附近，以确保在喷射过程中，有足够的氧气参与液体的燃烧反应。

喷嘴是喷油器的核心部件，负责将液体破碎成小颗粒并喷射出来。

喷嘴通常具有狭缝或孔隙，通过控制液体的流量和压力，将液体带入喷嘴，并在高速气流的作用下形成喷雾。

燃烧室是喷油器内部的一个独立空间，喷嘴中喷射的液体会与燃烧室中的空气混合，并发生燃烧反应。

燃烧室通常具有适当的结构，以确保液体和空气充分混合，燃烧反应能够顺利进行。

控制系统是喷油器的控制中心，用于控制液体和气体的流量、压力和速度。

控制系统通常由液体供应系统、气体供应系统和传感器组成。

液体供应系统负责提供液体，并通过阀门等控制装置调节液体的流量和压力；气体供应系统负责提供进气口所需的空气，并通过调节阀门的开闭程度控制气体的流量和压力；传感器则用于检测和监控喷油器的工作状态，以确保其正常运行。

喷油器的工作原理是将液体通过增加其速度和降低其压力，使其进入喷嘴，然后在高速流动的空气流中破碎成小颗粒并喷射出来。

当液体通过进液口进入喷油器时，由于液体进入时流速较高，而喷嘴中的空气流速较低，形成了液体中的静压力和动压力的差异。

当液体通过喷嘴时，流速增加，压力降低，使液体表面产生了一系列气泡和涡流，并迅速破碎成小颗粒。

同时，高速流动的空气对液滴施加了冲击力和剪切力，进一步破碎了液滴，形成了细小的喷雾颗粒。

喷油器结构与工作原理喷油器（Fuel Injector）是一种能够将液体燃料雾化并喷射到发动机燃烧室的设备。

喷油器通常由电磁阀、喷嘴、喷嘴座以及控制电路等部件组成。

其工作原理是通过控制电磁阀的开闭来控制喷油器的喷油量和喷油时机。

喷油器的结构包括以下几个主要部分：1.电磁阀：喷油器的电磁阀负责控制燃油喷射的时机和喷量。

它是由线圈、阀芯和阀盖组成。

当电磁阀通电时，通过线圈产生的磁场作用，阀芯会被吸引并打开，使得燃油可以喷射出去。

当电磁阀断电时，磁场消失，阀芯回弹并关闭喷油口。

2.喷嘴：喷嘴是喷油器的关键部分，负责将燃油雾化成细小的颗粒，并将其喷射到发动机燃烧室中。

喷嘴上通常有许多细小的孔或槽，通过这些孔或槽将液体燃料喷出，并在喷射过程中将其雾化成小颗粒。

3.喷嘴座：喷嘴座是连接喷嘴和燃油供给管路的部件，它起到支撑和定位喷嘴的作用。

同时，喷嘴座还负责将控制信号传递给电磁阀，以控制喷油器的工作状态。

4.控制电路：控制电路是喷油器的核心部分，它负责控制电磁阀的开闭，以实现喷油器的喷油调节。

控制电路通常由汽车发动机控制单元（ECU）来控制，根据发动机工作状态和负载需求，通过对电磁阀的控制，精确地控制喷油的时机和喷油量。

喷油器的工作原理如下：1.喷油器的工作由发动机控制单元（ECU）指令启动。

ECU通过检测各种传感器，如空气流量传感器、氧气传感器等，获取发动机工作状态和负载需求等信息，并计算出喷油量和喷油时机。

2.当ECU计算出喷油量和喷油时机后，将控制信号发送给喷油器的控制电路。

3.控制电路根据接收到的控制信号，控制电磁阀的开闭。

当电磁阀通电时，阀芯被吸引并打开，形成通道使得燃油从燃油供给管进入喷嘴。

4.在喷嘴内部，燃油通过喷嘴孔或槽喷出，并受到高速空气的冲击和剪切作用，形成细小的油雾。

这些油雾会随着进气气流进入发动机燃烧室。

5.在燃烧室内，油雾与空气充分混合，并通过火花塞的火花点燃。

燃烧后产生的热能会驱动活塞进行工作，推动发动机的运转。

简述中压共轨燃油驱动喷油器结构与原理大家好，今天咱们来聊聊中压共轨燃油驱动喷油器这个东西，别看它名字一听很复杂，实际上它就是发动机中一个关键的小家伙，负责给发动机提供燃油的“动力”。

说白了，就是它让你的车跑得更顺畅，动力更强劲，油耗也更低。

是不是听起来有点神奇？其实它的工作原理也并不复杂，今天咱们就用通俗易懂的话，把它给说清楚了。

拿出纸笔来，咱们一起听我讲个细致的“喷油器小故事”。

一、什么是中压共轨喷油器？先说说啥是中压共轨。

中压嘛，顾名思义，就是指喷油器工作的压力在一定范围内，一般介于常规喷油和高压喷油之间。

共轨，这个词可就厉害了。

它指的是燃油管道，大家可以想象成是“共同的轨道”，在这个轨道上，所有的喷油器都从同一个燃油管道里获取燃油。

这就像是几个小伙伴从同一条河里捧水，每个人都能根据自己的需求，从这条河里拿到合适的水源。

这个设计让每个喷油器都能根据发动机的实时需求，精确地喷出燃油，精准得很。

再来说说喷油器本身，它其实就是负责把燃油喷射到发动机气缸内的“武器”。

而且这个“武器”可不是随便一个喷嘴那么简单，它内部可有一套精密的结构和控制系统，精确到一滴油、一秒钟。

喷油器里头有电磁阀和喷嘴，电磁阀像是它的“开关”，根据发动机的控制信号决定什么时候喷油、喷多少。

而喷嘴呢，就像是一个细小的“喉咙”，在高压下把油雾化成微小的颗粒，保证燃油能够在气缸内和空气充分混合，从而实现高效燃烧。

二、喷油器的结构喷油器的结构说复杂也不复杂，简单点来说，它由外壳、喷嘴、控制阀和电磁阀等组成。

每一个部件都像是紧密配合的小伙伴，缺一不可。

首先说外壳，外壳主要是保护喷油器内部的组件，让它不容易损坏。

再者它还得承受发动机工作时的高温高压，所以外壳一般都采用耐高温的材料。

接下来是喷嘴，喷嘴就像是喷泉的“嘴巴”，它通过精密的设计把燃油喷成雾状。

这个过程得做到精准无误，因为喷得不均匀，燃烧效率就差，油耗也上去了。

至于控制阀，它负责调节喷油量。
