机械制图学科阶段性测验试卷（七）姓名学号得分一、单项选择题（3*16=48）1.在普通螺纹的标记中，粗牙螺纹( )。
A.必须标注B.不注螺距C.不注大径D.标注螺柱2.在剖视图中，内螺纹的牙顶线用( )绘制。
A.粗实线B.细实线C.细虚线D.点画线3.下列螺纹代号中能相互旋合的是( )。
1.R21/22.Rc1/23.R1/2—LH4.G1/2A.1和2B.2和3C.3和4D.1和44.下列螺纹标记中，表示细牙普通螺纹的是( )。
A.M20×2B.M30—5g6g—SC.G3/4D.G1/25.以下不属于螺纹紧固件连接形式的是( )。
A.双头螺柱连接B.螺栓连接C.螺钉连接D.键连接6.单线螺纹时( )。
A.导程/螺距B.导程X螺距C.导程=螺距D.导程—螺距7.以下标准直齿圆柱齿轮计算公式错误的是( )。
A.p=mB.d=mzC.h=2.25mD.a=1/2*m(z1+z2)8.滚动轴承60309的内径尺寸为( )。
A.9mmB.309mmC.90mmD.45mm9.在装配图中绘制螺纹紧固件，以下说法错误的是( )。
A.当剖切平面通过螺杆轴线时，均按未剖切绘制B.两个被连接零件的接触面要画两条线C.相邻两零件的剖面线方向相反或间隔不同D.螺纹紧固件的工艺结构，如倒角、退刀槽等可省略不画10.以下关于螺纹代号的解释，错误的是( )。
A.G3/4表示非密封的圆柱管螺纹，公称直径3/4mm，左旋B.M16×1表示细牙普通螺纹，公称直径16mm，螺距1mmC.Tr32×5表示梯形螺纹，公称直径32mm，螺距5mmD.M12表示粗牙普通螺纹，公称直径12mm，单线右旋11.选择正确的螺纹画法( )。
A. B.C. D.12.选择正确的螺纹画法( )。
A. B.C. D.13.选择正确的螺纹画法( )。
A. B.C. D.14.选择正确的螺纹连接画法()。
A. B. C. D.15.选择正确的键连接画法( )。
第八章标准件与常用件章节测验一、填空题1.根据螺纹标记“M20”，该螺纹的公称直径为20mm，旋向为（右旋），旋合长度为（中等）旋合长度。
2.根据螺纹标记“Tr40X14(P7)LH-8e”，该螺纹线数为（双线），8e为（中径）公差带代号。
3.齿轮传动用于传递运动和力，并可以改变运动转速和旋转方向。
齿轮传动的三种形式是（圆柱齿轮）传动、（圆锥齿轮）传动、蜗轮蜗杆传动。
4.圆柱齿轮按轮齿的方向可分为（直齿齿轮）、斜齿齿轮、（人字齿齿轮）三种。
5.齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用（细点画线）绘制；齿根圆用（细实线）绘制，也可省略不画。
6.啮合的圆柱齿轮的剖视图中，当剖切平面通过两啮合齿轮轴线时，在啮合区内，将一个齿轮的轮齿用（粗实线）绘制，另一个齿轮的轮齿被遮挡的部分用（细虚线）绘制。
7.模数是齿轮（齿距）与（π）的比值，是设计、制造齿轮的一个重要参数。
8.轴承是用来支撑轴的。
滚动轴承分为（深沟球轴承）、（推力球轴承）和圆锥滚子轴承三类。
9.轴承代号6208指该轴承类型为(深沟球轴承)，其尺寸系列代号为2，内径为(40mm)。
10.轴承代号30205是（圆锥滚子）轴承，其尺寸系列代号为2，内径为(25mm)。
12.螺纹的五要素中，（牙型）、大径、（螺距）等三要素都符合国家标准的称为标准螺纹。
13.粗牙普通螺纹，大径24，螺距3，中径公差带代号为6g，左旋，中等旋合长度，其螺纹代号为（M24LH-6g），该螺纹为（联接）螺纹。
14.螺纹的标注为M24×1.5，表示该螺纹是细牙普通螺纹，其大径为（24），线数为（单线），旋向为右旋。
15.M10-5g6g的含义是：M 是普通螺纹牙型代号，10表示（公称直径），5g 是中经公差带代号，6g是（顶径公差带代号）。
16.外螺纹的规定画法是：大径用（粗实线）表示，小径用（细实线）表示，终止线用粗实线表示。
17.在剖视图中，内螺纹的大径用（细实线）表示，小径用（粗实线）表示，终止线用粗实线表示。

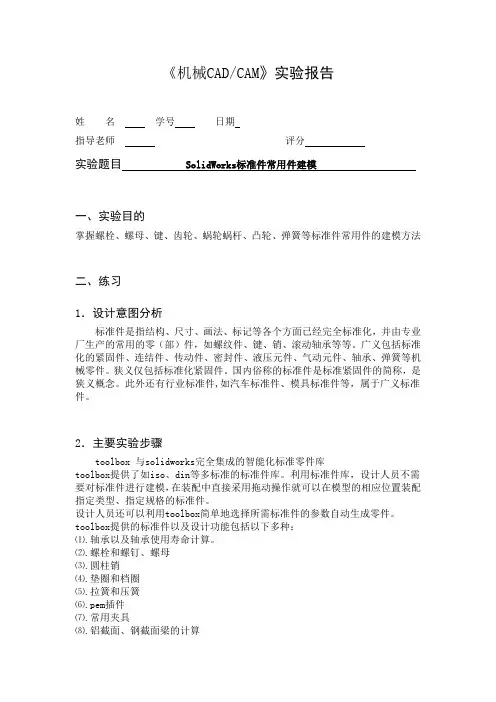

《机械CAD/CAM》实验报告
姓名学号日期
指导老师评分
实验题目SolidWorks标准件常用件建模
一、实验目的
掌握螺栓、螺母、键、齿轮、蜗轮蜗杆、凸轮、弹簧等标准件常用件的建模方法
二、练习
1．设计意图分析
标准件是指结构、尺寸、画法、标记等各个方面已经完全标准化，并由专业厂生产的常用的零（部）件，如螺纹件、键、销、滚动轴承等等。
广义包括标准化的紧固件、连结件、传动件、密封件、液压元件、气动元件、轴承、弹簧等机械零件。
狭义仅包括标准化紧固件。
国内俗称的标准件是标准紧固件的简称，是狭义概念。
此外还有行业标准件,如汽车标准件、模具标准件等，属于广义标准件。
2．主要实验步骤
toolbox 与solidworks完全集成的智能化标准零件库
toolbox提供了如iso、din等多标准的标准件库。
利用标准件库，设计人员不需要对标准件进行建模，在装配中直接采用拖动操作就可以在模型的相应位置装配指定类型、指定规格的标准件。
设计人员还可以利用toolbox简单地选择所需标准件的参数自动生成零件。
toolbox提供的标准件以及设计功能包括以下多种：
⑴.轴承以及轴承使用寿命计算。
⑵.螺栓和螺钉、螺母
⑶.圆柱销
⑷.垫圈和档圈
⑸.拉簧和压簧
⑹.pem插件
⑺.常用夹具
⑻.铝截面、钢截面梁的计算
⑼.凸轮传、链传动和皮带传动设计
3．实验结果（附图）。
标准件及常用件（二）1、下面几种叙述中，哪一种是正确的？A)所有螺纹只需标出相应标准所规定的螺纹代号B)所有螺纹的公称直径前面必须加上“M”符号C)牙型、大径及螺距都符合标准，但极限偏差不符合标准的螺纹，除应注明代号外，还应注出极限尺寸D)只要牙型、公称直径、螺距三者都一致，一对内外螺纹才能旋合2、螺尾部分的牙底线与螺纹轴线间的角度应是A)30°B)60°C)45°D)75°3、下面几种叙述中，哪些是错误的？答案是1.在任何情况下，牙顶用粗实线表示，牙底用细实线表示2.画螺纹时，一般情况下都将螺尾表示出来3.在螺纹标记中都必须标出牙型、公称直径、螺距、旋向、螺纹公差、旋合长度4.螺纹大径用粗实线表示，小径用细实线表示供选择的答案是：A) 1、4错B) 2、3错C) 3错D)四句都错4、关于圆锥螺纹孔的画法，哪一个是正确的？A)B)C)D)5、关于螺纹孔与和它正交的圆孔相贯线的画法（简化画法），正确的答案是A)（a）正确（b）错B)（a）错（b）正确C)两个图都正确D)两个图都错6、已知普通外螺纹的公称直径d=12，p=1.75，右旋、中径公差5h，顶径公差6h，旋合长度为N。
下面四种螺纹标记中，哪一种是正确的？A)M12×1.75-5h6hB)M12×1.75-5h6h-NC)M12-5h6hD)M12-5h6h-N7、下面几种普通螺纹的标记，哪一种是错误的？A)M16×1-7H-LB)M16×1-7H6h-NC)M10×0.75-5h6hD)M16左旋-6G8、下面几种普通外螺纹的标记，哪一种是正确的？A)M20-5g6gB)M20-6HC)M20×2.5-5G6GD)M10×1-L9、下面几种普通内螺纹的标记，哪一种是正确的？A)M20-5G6gB)M20-5G6HC)M20-5g6gD)M20-5g6G10、已知一普通螺纹的标记是M10-5g6g，此螺纹的螺距是A)1.5B)1.25C)1D)0.75正确答案：第一题：(C)第二题：(A)第三题：(D)第四题：(D)第五题：(A)第六题：(C)第七题：(B)第八题：(A)第九题：(B)第十题：(A)。
[单选]若零件的结构和规格均由国家标准具体规定，加工制造部门按标准进行加工和检验，使用部门根据需要直接选用，则这种零件称为（）A．互换件B．标准件C．同类件D．维修件[问答题,简答题]育龄夫妻在现居住地办理第一个子女生育服务登记时，应当提供哪些证明材料？[单选]下列零件中不属于标准件的是（）A．齿轮B．圆柱销C．螺母D．垫圈[单选]下列零件中，属于标准件的是（）A．齿轮B．蜗轮C．弹簧D．平键[单选]对于标准件，国家标准具体规定了（）A．结构形状B．价格C．生产厂家D．生产批量[单选]对于标准件，国家标准中没有作具体规定的是（）A．规格B．结构C．形状D．所有参数[单选]下列标准件说法中不正确的是（）A．国家标准对标准件的画法作了简化和规定B．国家标准对常用零件的结构形状、规格等作了具体规定C．销和键都是标准件D．国家标准对齿轮、弹簧等常用零件的一些常见结构和重要参数作了规定[单选]下列属于常用件的是（）Ⅰ．弹簧；Ⅱ．齿轮；Ⅲ．螺栓。
A．Ⅰ+ⅡB．Ⅰ+ⅢC．Ⅱ+ⅢD．Ⅰ+Ⅱ+Ⅲ[单选]一般螺纹的公称直径指的是（）A．大径B．中径C．小径D．通径[单选]下列各项中不计入外购存货成本的是（）。
A.进口关税B.在采购过程中发生的仓储费C.运输途中的合理损耗D.尚待查明原因的途中损耗[单选]某商品流通企业系小规模纳税人，采购甲商品50件，单价为1万元，取得的增值税专用 上注明的不含税价款50万元，增值税税额为8.5万元，另支付采购费用2.5万元。
该批商品的总成本为（）万元。
A.52.5B.61C.58.5D.50[单选]北方公司和南方公司均为增值税一般纳税人，适用的增值税税率均为17%。
北方公司委托南方公司加工应征消费税的材料一批，北方公司发出原材料的实际成本为600万元。
完工收回时支付加工费120万元，另行支付增值税税额20.4万元，支付南方公司代收代缴的消费税税额45万元。
北方公司收回材料后直接出售。
第七章：标准件和常用件习题
7-1 回答下列问题, 并在相应图上分别标出内、外螺纹的尺寸.
1（1）填空题
a 内、外螺纹旋合时, 需要、、、、等五要素相同.
b 不论内螺纹或是外螺纹, 螺纹的代号及尺寸均应注在螺纹的径上; 但管螺纹用标注.
c 标准螺纹的、、都要符合国家标准。
常用的标准螺纹有。
d 的已知直齿圆柱齿轮分度圆的直径d=105mm，齿数z=35，则齿轮模数m为
e 踞齿形螺纹的代号是
f普通平键的工作面是
（2）选择题
a对于标准直齿圆柱齿轮，下列说法正确的是：()
A、齿顶高>齿根高
B、齿高=2.5m
C、齿顶高=m
D、齿顶高=齿根高
b已知直齿圆柱齿轮模数m=2.5mm，齿数z=25，则齿轮分度圆的直径为：（）；
A、62.5mm
B、61.5mm
C、63mm
D、63.5mm
c 内螺纹的小径用（）符号表示。
A、 D
B、 d
C、D1
D、d1
2
M16-6g 表示螺纹.
M16-5H 表示螺纹
3
M16 ╳1.5 —— 5g6g 表示螺纹。
M16 ╳1.5 —— 6H 表示螺纹。
4
Tr32 ╳12（P6）LH表示为32毫米，为12毫米，线旋螺纹。
5
B120 ╳18（P6）表示为120毫米，为6毫米，线、旋螺纹。
6
特M16 ╳1.55是螺纹,其、符合国家标准规定,但不符合国标规定.
7
G1 ″ 表示管子的是1 ″ , 查表知其螺纹大径为,螺距是, 每英寸牙.
8
非标准螺纹的不符合国标规定, 画图时应画出, 并注出螺纹的.
7-2 圈出下列各题(1)-(4) 中的错误, 在空白处画出正确的图形, 在指定位置画出(5) 的指定剖面.
(1)
(2)
(3)
(4)
5)
7-3 根据螺纹连接件的代号, 查表并标出全部尺寸.
7-4 找出左边双头螺柱连接装配图中的错误, 在右边画出正确的连接图.( 主视图画成全剖视图).]
7-5 画出两板的螺栓连接图（采用比例画法）
（1）螺栓?? ???GB 5782—2000 M20×L （L计算后取标准值）（2）螺母????? GB6170—2000 M20
（3）垫圈???? GB71.1—85 20????
要求: 按比例1:1 画出螺栓装配图的三视图( 主视图作全剖视). 7-6 画出零件的螺钉连接图.
已知: 上板厚d1=8mm, 下板厚d2=32mm, 材料为铸铁.
螺钉GB68-85- M10 ╳L(L 计算后取标准值).
要求: 按比例2:1 画出螺钉装配图的二个视图( 主视图作全剖视). 7-7 按给定尺寸和规定画法画螺纹
? 外螺纹（M24 ），螺纹长度为30mm 。
螺纹通孔（M20 ），两端孔的倒角C1
? 螺纹不通孔（M16 ），钻孔深度30mm ，螺纹深度24mm ，孔口倒角C1
7-8 解释下列螺纹标记的意义
? M24LH-5H-S
? M20X1.5-5g6g
? Tr32X6LH-7H
? B40X14(P7)-8e-L
7-9 标注螺纹代号
? 普通粗牙外螺纹，公称直径24mm ，单线，右旋，中径、顶径公差带代号6g ，中等旋合长度。
? 普通螺纹，公称直径24mm ，螺距2mm ，单线，左旋，中径、顶径公差带代号分别为5H 、6H ，中等旋合长度
锯齿形螺纹，公称直径32mm ，螺距6mm ，双线，右旋，中径公差带代号7h ，中等旋合长度。
? 用螺纹密封的圆锥内螺纹尺寸代号1 ，右旋。
? 非螺纹密封的管螺纹尺寸代号1 ，公差等级A 级，右旋。
用螺纹密封的圆锥外螺纹尺寸代号 1 ，左旋。
7-10已知直尺圆柱齿轮模数m=4、齿数Z=40用1：2的比例完成齿轮的两视图
7-11 补全齿轮啮合的主视图和左视图。
7-12 键联结。
已知齿轮和轴用A 型普通平键联结，轴、孔直径为20mm ，键长为20mm 。
要求写出键的规定标记，查表确定键槽的尺寸，画全下列各视图和断面图中所缺漏的图线，并在轴的断面图和齿轮的局部视图中标注轴、孔直径和键槽的尺寸。
7-13 销联结、弹簧和轴承画法。
? 齿轮与轴用直径为10mm 的圆柱销连接，画全销连接的剖视图，比例1 ：1 ，并写出圆柱销的规定标记。
? 用规定画法在轴端画出轴承与轴的装配图，并解释滚动轴承代号的含义。
[答案]
滚动轴承6205
含义：
内径
尺寸系列
轴承类型。
