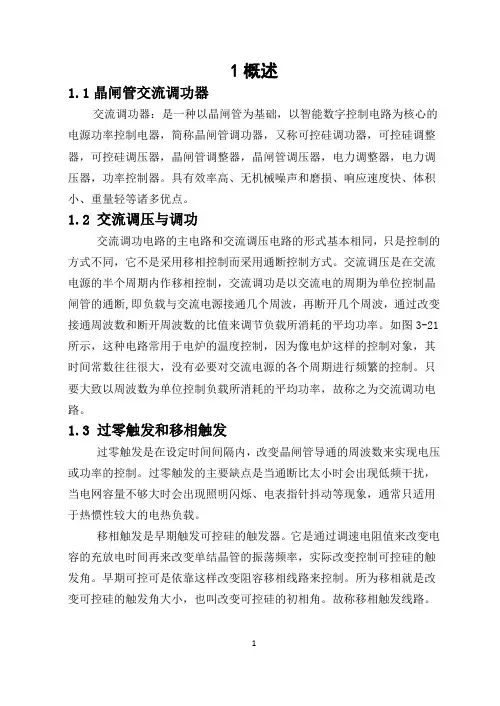

1概述1.1晶闸管交流调功器交流调功器：是一种以晶闸管为基础，以智能数字控制电路为核心的电源功率控制电器，简称晶闸管调功器，又称可控硅调功器，可控硅调整器，可控硅调压器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。
具有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等诸多优点。
1.2 交流调压与调功交流调功电路的主电路和交流调压电路的形式基本相同，只是控制的方式不同，它不是采用移相控制而采用通断控制方式。
交流调压是在交流电源的半个周期内作移相控制，交流调功是以交流电的周期为单位控制晶闸管的通断,即负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数和断开周波数的比值来调节负载所消耗的平均功率。
如图3-21所示，这种电路常用于电炉的温度控制，因为像电炉这样的控制对象，其时间常数往往很大，没有必要对交流电源的各个周期进行频繁的控制。
只要大致以周波数为单位控制负载所消耗的平均功率，故称之为交流调功电路。
1.3 过零触发和移相触发过零触发是在设定时间间隔内，改变晶闸管导通的周波数来实现电压或功率的控制。
过零触发的主要缺点是当通断比太小时会出现低频干扰，当电网容量不够大时会出现照明闪烁、电表指针抖动等现象，通常只适用于热惯性较大的电热负载。
移相触发是早期触发可控硅的触发器。
它是通过调速电阻值来改变电容的充放电时间再来改变单结晶管的振荡频率，实际改变控制可控硅的触发角。
早期可控可是依靠这样改变阻容移相线路来控制。
所为移相就是改变可控硅的触发角大小，也叫改变可控硅的初相角。
故称移相触发线路。
2系统总体方案2.1交流调功电路工作原理单相交流调功电路方框图如图2.1.1所示。
图2.1.1交流调功电路的主电路和交流调压电路的形式基本相同，只是控制的方式不同，它不是采用移相控制而采用通断控制方式。
交流调压是在交流电源的半个周期内作移相控制，交流调功是以交流电的周期为单位控制晶闸管的通断,即负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数和断开周波数的比值来调节负载所消耗的平均功率。
交流调功电路和交流调压电路的电路形式交流调功电路和交流调压电路是电子电路中常见的两种电路形式。
它们分别用于功率调节和电压调节。
在本文中，我们将分别介绍这两种电路的原理、结构、应用和性能特点。
一、交流调功电路交流调功电路是一种用于调节交流电源输出功率的电子电路。
它通常由功率半导体器件和控制电路组成。
在实际应用中，交流调功电路可在很大程度上提高电源利用率和系统稳定性，同时也可节省能源和保护设备。
下面我们将分别对交流调功电路的原理、结构、应用和性能特点进行介绍。
1.原理交流调功电路的基本原理是通过控制功率半导体器件（如晶闸管、可控硅等）的导通角度和导通时间来改变电源输出的有效值，从而实现功率调节。
在正半周和负半周交替的交流电源中，通过改变器件的导通角度和导通时间，可以控制电源输出的每个电压周期内的功率大小，从而实现对输出功率的调节。
2.结构交流调功电路通常由功率半导体器件、控制电路和保护电路组成。
功率半导体器件主要用于控制电源输出的有效值，通常可以选择晶闸管、可控硅等器件。
控制电路主要用于控制功率半导体器件的导通角度和导通时间，通过信号调节器来实现。
保护电路主要用于在电路过载、短路等异常情况下对电路进行保护。
3.应用交流调功电路广泛应用于各种电源系统中，如变频调速系统、电磁加热系统、交流电动机控制系统等。
在这些应用中，交流调功电路可以实现对输出功率的精确控制，从而满足不同设备的工作要求。
4.性能特点交流调功电路具有功率调节范围广、响应速度快、效率高、无级调节等特点。
它可以实现对输出功率的精确控制，适用于各种功率要求不同的系统。
同时，交流调功电路还具有体积小、重量轻、结构简单等优点，适用于各种工作环境。
二、交流调压电路交流调压电路是一种用于调节交流电源输出电压的电子电路。
它通过控制电压型功率半导体器件（如反相控制变阻型可控硅等）的触发脉冲来实现对交流电压的调节。
交流调压电路可以满足不同电源输出电压的要求，通常用于工业控制、家用电器、电动机控制等领域。

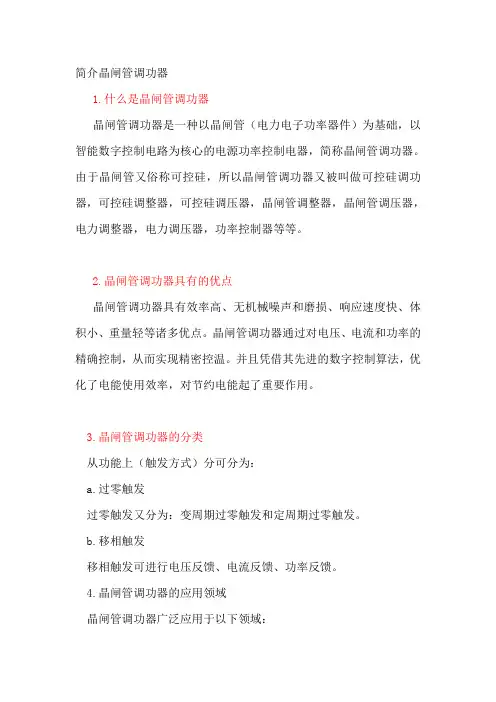

简介晶闸管调功器1.什么是晶闸管调功器晶闸管调功器是一种以晶闸管（电力电子功率器件）为基础，以智能数字控制电路为核心的电源功率控制电器，简称晶闸管调功器。
由于晶闸管又俗称可控硅，所以晶闸管调功器又被叫做可控硅调功器，可控硅调整器，可控硅调压器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器等等。
2.晶闸管调功器具有的优点晶闸管调功器具有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等诸多优点。
晶闸管调功器通过对电压、电流和功率的精确控制，从而实现精密控温。
并且凭借其先进的数字控制算法，优化了电能使用效率，对节约电能起了重要作用。
3.晶闸管调功器的分类从功能上（触发方式）分可分为：a.过零触发过零触发又分为：变周期过零触发和定周期过零触发。
b.移相触发移相触发可进行电压反馈、电流反馈、功率反馈。
4.晶闸管调功器的应用领域晶闸管调功器广泛应用于以下领域：电炉工业：退火炉，烘干炉，淬火炉，烧结炉，坩埚炉，隧道炉，熔炉，箱式电炉，井式电炉，熔化电炉，滚动电炉，真空电炉，台车电炉，淬火电炉，时效电炉，罩式电炉，气氛电炉，烘箱，实验电炉，热处理，电阻炉，真空炉，网带炉，高温炉，窑炉，电炉等。
机械设备：包装机械，注塑机械，热缩机械，挤压机械，食品机械，回火设备，塑料加工，红外加热等。
玻璃工业：玻璃纤维，玻璃成型，玻璃融化，玻璃印制，浮法玻璃生产线，退火槽等。
汽车工业：喷涂烘干，热成型等。
焊接工业：高频焊接等。
节能照明：隧道照明，路灯照明，摄影照明，舞台灯光等。
化学工业：蒸馏蒸发，预热系统，管道加热，石油化工，温度补偿等。
其它行业：盐浴炉，工频感应炉，淬火炉温控，热处理炉温控，金刚石压机加热，大功率充磁/退磁设备等。
航空电源调压，中央空调电加热器温控，纺织机械，水晶石生产，粉末冶金机械，彩色显像管生产设备，冶金机械设备，石油化工机械，灯光平滑调节，恒压恒流恒功率控制等领域。
晶闸管调功器与带0-5V、4-20mA的智能PID调节器或PLC配套使用；主要用与工业电炉的加热节能控制、大型风机水泵软启动运行控制。

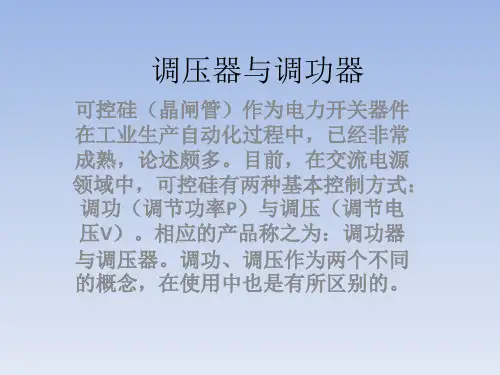

交流调压电路与交流调功电路是电子电路中常见的两种电路类型，它们分别在交流电源的调节和功率调节方面发挥着重要作用。
本文将从工作原理、应用场景和特点等方面对交流调压电路和交流调功电路进行详细的比较与分析，希望能为读者对这两种电路有一个更清晰的认识。
1. 工作原理交流调压电路是指通过对交流输入电压进行调节，输出稳定的交流电压的电路。
其主要工作原理是利用稳压管、变压器、电容器等元件对输入电压进行整流、滤波和调节，从而使输出电压保持在一个稳定的水平。
常见的交流调压电路包括全波整流稳压电路、半波整流稳压电路等。
而交流调功电路则是通过对交流输入功率进行调节，实现对输出负载的功率控制。
其主要工作原理是利用可控硅、变压器等元件对输入功率进行调节，从而实现对输出负载的功率控制。
常见的交流调功电路包括调压调功电路、斩波调功电路等。
2. 应用场景交流调压电路主要用于需要稳定交流电压供电的场合，如家用电器、办公设备、工业自动化设备等。
它能够有效地解决交流电源波动、噪声等问题，保证设备正常稳定运行。
交流调功电路主要用于需要对交流功率进行调节的场合，如电动机调速、照明光源调光等。
它能够实现对输出负载的精确功率控制，满足不同场合对功率的需求。
3. 特点比较交流调压电路的特点主要表现在稳定性和波动性方面。
它能够实现对输出电压的稳定控制，减小输入电压的波动对设备的影响。
而交流调功电路的特点主要表现在功率控制和效率方面。
它能够实现对输出功率的精确控制，提高系统的能效比。
在实际应用中，需要根据具体的需求来选择合适的电路类型。
总结来看，交流调压电路和交流调功电路在工作原理、应用场景和特点上存在一定的区别。
在实际应用中，需要根据具体的需求来选择合适的电路类型，以实现最佳的效果。
希望本文能够帮助读者对这两种电路有一个更清晰的认识。
交流调压电路与交流调功电路是电子电路领域中常见的两种电路类型，它们在工作原理、应用场景和特点等方面各有不同。
在本文中，我们将进一步扩展讨论这两种电路的工作原理和应用，并深入探讨它们在实际工程中的应用以及各自的优劣势。

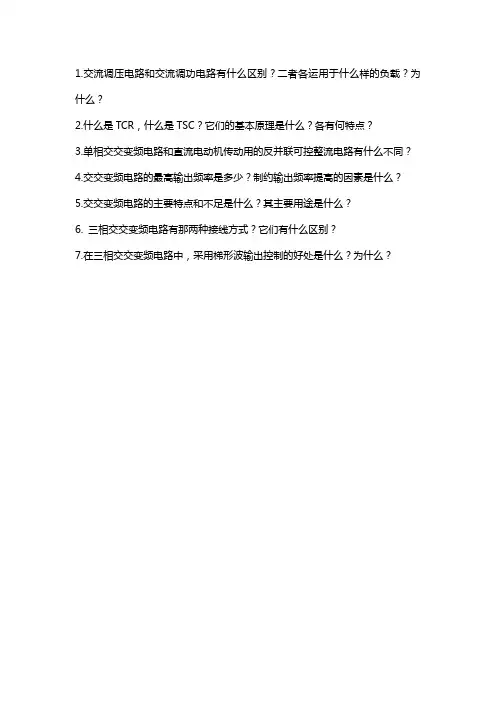

1.交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？
2.什么是TCR，什么是TSC？它们的基本原理是什么？各有何特点？
3.单相交交变频电路和直流电动机传动用的反并联可控整流电路有什么不同？
4.交交变频电路的最高输出频率是多少？制约输出频率提高的因素是什么？
5.交交变频电路的主要特点和不足是什么？其主要用途是什么？
6. 三相交交变频电路有那两种接线方式？它们有什么区别？
7.在三相交交变频电路中，采用梯形波输出控制的好处是什么？为什么？。

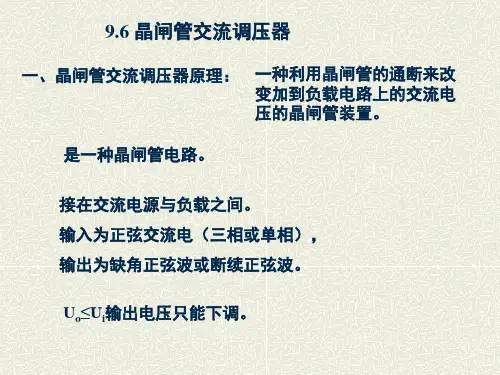

晶闸管交流调压与调功电路设计讲解在晶闸管交流调压电路中，主要包括晶闸管、变压器、电阻和电容等元件。
其中，变压器起到降压作用，将输入的交流电压降到所需的电压范围，晶闸管通过控制导通角度和导通时间，实现对电压的调节。
电阻和电容可以起到限流和过滤的作用。
晶闸管交流调功电路是在晶闸管交流调压电路的基础上进行改进，增加了调功功能。
在晶闸管交流调功电路中，通过控制晶闸管的导通时间，可以调节电压和电流的相位，从而实现对功率的调节。
晶闸管导通时间越长，输出功率越大；导通时间越短，输出功率越小。
1.控制电路设计：需要设计一个合适的控制电路，通过触发脉冲控制晶闸管的导通角度和导通时间。
控制电路可以采用脉宽调制（PWM）技术实现精确的控制。
2.电源设计：根据输出功率的需求和电源的限制，设计合适的电源电压和电流。
3.散热设计：晶闸管在工作过程中会产生大量的热量，需要设计合适的散热系统，确保晶闸管的温度不超过规定范围，以免影响性能和寿命。
4.保护电路设计：晶闸管交流调功电路需要设计过流、过压、过温等保护电路，保护电路可以根据实际需求选择合适的保护元件和保护方式。
5.过滤电路设计：晶闸管交流调功电路的输出通常需要经过过滤电路进行滤波，以去除交流信号中的杂乱成分，使输出信号更接近直流。
总结起来，晶闸管交流调压与调功电路设计涉及到控制电路、电源、散热、保护以及过滤等多个方面。
需要根据实际需求和设备要求进行设计，并且考虑到晶闸管的特性和工作条件，确保电路的稳定性和可靠性。
设计过程中还需要进行合理的电路布局和分析，以确保电路性能和安全性。
1.答：交流调压电路和交流调功电路的电路形式完全相同，二者的区别在于控制方式不同。
交流调压电路是在交流电源的每个周期对输出电压波形进行控制。
而交流调功电路是将负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率。
交流调压电路广泛用于灯光控制（如调光台灯和舞台灯光控制）及异步电动机的软起动，也用于异步电动机调速。
在供用电系统中，还常用于对无功功率的连续调节。
此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。
如采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联；同样，低电压大电流直流电源需要很多晶闸管并联。
这都是十分不合理的。
采用交流调压电路在变压器一次侧调压，其电压电流值都不太大也不太小，在变压器二次侧只要用二极管整流就可以了。
这样的电路体积小、成本低、易于设计制造。
交流调功电路常用于电炉温度这样时间常数很大的控制对象。
由于控制对象的时间常数大，没有必要对交流电源的每个周期进行频繁控制。
2. 答：TCR是晶闸管控制电抗器。
TSC是晶闸管投切电容器。
二者的基本原理如下：TCR 是利用电抗器来吸收电网中的无功功率（或提供感性的无功功率），通过对晶闸管开通角a角的控制，可以连续调节流过电抗器的电流，从而调节TCR从电网中吸收的无功功率的大小。
TSC 则是利用晶闸管来控制用于补偿无功功率的电容器的投入和切除来向电网提供无功功率（提供容性的无功功率）。
二者的特点是：TCR只能提供感性的无功功率，但无功功率的大小是连续的。
实际应用中往往配以固定电容器（FC），就可以在从容性到感性的范围内连续调节无功功率。
晶闸管基础知识一可控硅是硅可控整流元件的简称，亦称为晶闸管。
具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。
该器件被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点开关等。
家用电器中的调光灯、调速风扇、空调机、电视机、电冰箱、洗衣机、照相机、组合音响、声光电路、定时控制器、玩具装置、无线电遥控、摄像机及工业控制等都大量使用了可控硅器件。
二、可控硅的用途可控硅被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点开关等。
家用电器中的调光灯、调速风扇、空调机、电视机、电冰箱、洗衣机、照相机、组合音响、声光电路、定时控制器、玩具装置、无线电遥控、摄像机及工业控制等都大量使用了可控硅器件。
三、可控硅的优点可控硅具有耐压高、容量大、效率高、可控制等优点。
四、可控硅的分类按其工作特性，可控硅（THYRISTOR)可分为普通可控硅（SCR）即单向可控硅、双向可控硅（TRIAC)和其它特殊可控硅。
五、主要参数可控硅的主要参数:1 额定通态电流（IT)即最大稳定工作电流，俗称电流。
常用可控硅的IT一般为一安到几十安。
2 反向重复峰值电压（VRRM)或断态重复峰值电压（VDRM），俗称耐压。
常用可控硅的VRRM/VDRM一般为几百伏到一千伏。
3 控制极触发电流（IGT)，俗称触发电流。
常用可控硅的IGT一般为几十微安到几十毫安。
六、封装形式常用可控硅的封装形式有TO-92、TO-126、TO-202AB、TO-220、TO-220AB、TO-3P、SOT-89、TO-251、TO-252等。
七、主要厂家主要厂家：ST、PHILIPS 、MOTOROLA、NEC、MITSUBISHI、TOSHIBA、TECCOR、SANKEN 等。
§1.整流元件（晶闸管）简单地说：整流器是把单相或三相正弦交流电流通过整流元件变成平稳的可调的单方向的直流电流。
交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？
交流调压电路和交流调功电路是两种不同的电路，其主要区别在于其电路结构和工作原理：
1.交流调压电路：交流调压电路是一种用于控制和调节输入
交流电压的电路。
它通过改变电路中的元件（如晶闸管、可控硅等）的导通角度或触发时机，来控制电流流过负载的时间，从而改变输出电压的大小。
交流调压电路用于控制和稳定输出电压，以保持电压输出的稳定性。
2.交流调功电路：交流调功电路是一种用于调节负载电流的
电路。
它通过改变电路中的元件（如晶闸管、可控硅等）的导通角度或触发时机，来控制电流流过负载的大小。
交流调功电路用于调节负载电流，从而实现对输出功率的控制。
两者的运用范围和负载类型有所不同：
•交流调压电路常用于需要稳定输出电压的场合，像电炉、恒温器、电动机起动等。
这是因为交流调压电路能够通过调节导通角度或触发时机来降低电压，从而保持输出电压稳定。
它通常用于负载电压敏感的场合。
•交流调功电路常用于需要调节负载电流的场合，像电炉、电动机等。
这是因为交流调功电路能够通过调节导通角度或触发时机来改变负载电流，从而控制输出功率。
它通常
用于负载功率敏感的场合。
需要注意的是，交流调压电路和交流调功电路都使用可控器件来实现对电流或电压的控制，但其目的和应用场合有所不同。
交流调压电路的主要任务是调节和保持输出电压稳定，而交流调功电路的主要任务是调节负载电流来达到所需的功率控制。
因此，在选择合适的电路时，应根据应用需求和负载特性来确定使用哪种电路。
