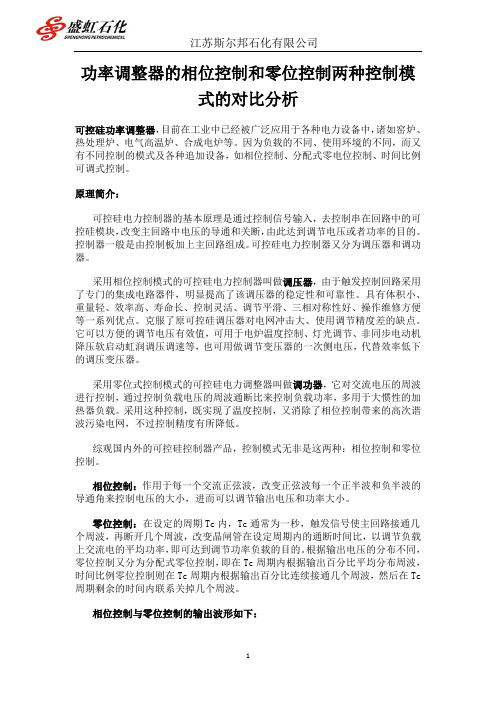

功率调整器的相位控制和零位控制两种控制模式的对比分析可控硅功率调整器，目前在工业中已经被广泛应用于各种电力设备中，诸如窑炉、热处理炉、电气高温炉、合成电炉等。
因为负载的不同、使用环境的不同，而又有不同控制的模式及各种追加设备，如相位控制、分配式零电位控制、时间比例可调式控制。
原理简介：可控硅电力控制器的基本原理是通过控制信号输入，去控制串在回路中的可控硅模块，改变主回路中电压的导通和关断，由此达到调节电压或者功率的目的。
控制器一般是由控制板加上主回路组成。
可控硅电力控制器又分为调压器和调功器。
采用相位控制模式的可控硅电力控制器叫做调压器，由于触发控制回路采用了专门的集成电路器件，明显提高了该调压器的稳定性和可靠性。
具有体积小、重量轻、效率高、寿命长、控制灵活、调节平滑、三相对称性好、操作维修方便等一系列优点。
克服了原可控硅调压器对电网冲击大、使用调节精度差的缺点。
它可以方便的调节电压有效值，可用于电炉温度控制、灯光调节、非同步电动机降压软启动虹润调压调速等，也可用做调节变压器的一次侧电压，代替效率低下的调压变压器。
采用零位式控制模式的可控硅电力调整器叫做调功器，它对交流电压的周波进行控制，通过控制负载电压的周波通断比来控制负载功率，多用于大惯性的加热器负载。
采用这种控制，既实现了温度控制，又消除了相位控制带来的高次谐波污染电网，不过控制精度有所降低。
综观国内外的可控硅控制器产品，控制模式无非是这两种：相位控制和零位控制。
相位控制：作用于每一个交流正弦波，改变正弦波每一个正半波和负半波的导通角来控制电压的大小，进而可以调节输出电压和功率大小。
零位控制：在设定的周期Tc内，Tc通常为一秒，触发信号使主回路接通几个周波，再断开几个周波，改变晶闸管在设定周期内的通断时间比，以调节负载上交流电的平均功率，即可达到调节功率负载的目的。
根据输出电压的分布不同，零位控制又分为分配式零位控制，即在Tc周期内根据输出百分比平均分布周波，时间比例零位控制则在Tc周期内根据输出百分比连续接通几个周波，然后在Tc 周期剩余的时间内联系关掉几个周波。
可控硅交流调压器的工作原理及其相关应用基本介绍可控硅交流调压器：是一种以可控硅(电力电子功率器件)为基础，以智能数字控制电路为核心的电源功率控制电器，简称可控硅调压器，又称可控硅调功器，可控硅调整器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。
具有效率高、无机械噪声和磨损、响应速度快体积小、重量轻、效率高、寿命长、以及使用方便等优点，目前交流调压器多采用可控硅调压器。
工作原理可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。
这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。
这台调压器的输出功率达100W，一般家用电器都能使用。
1：电路原理：电路图如下可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。
从图中可知，二极管D1D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。
在交流电的正半周时，整流电压通过R4、W1对电容C充电。
当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。
这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。
可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。
当交流电通过零点时，可控硅自关断。
当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
2：元器件选择调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。
D1—D4选用反向击穿电压大于300V、最大整流电流大于0、3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。
1概括1.1 晶闸管沟通调功器沟通调功器：是一种以晶闸管为基础，以智能数字控制电路为中心的电源功率控制电器，简称晶闸管调功器，又称可控硅调功器，可控硅调整器，可控硅调压器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。
拥有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等诸多长处。
1.2沟通调压与调功沟通调功电路的主电路和沟通调压电路的形式基真同样，不过控制的方式不一样，它不是采纳移相控制而采纳通断控制方式。
沟通调压是在沟通电源的半个周期内作移相控制，沟通调功是以沟通电的周期为单位控制晶闸管的通断 , 即负载与沟通电源接通几个周波，再断开几个周波，经过改变接通周波数和断开周波数的比值来调理负载所耗费的均匀功率。
如图3-21所示，这类电路常用于电炉的温度控制，因为像电炉这样的控制对象，其时间常数常常很大，没有必需对沟通电源的各个周期进行屡次的控制。
只要大概以周波数为单位控制负载所耗费的均匀功率，故称之为沟通调功电路。
1.3过零触发和移相触发过零触发是在设准时间间隔内，改变晶闸管导通的周波数来实现电压或功率的控制。
过零触发的主要弊端是当通断比太小时会出现低频扰乱，当电网容量不够大时会出现照明闪耀、电表指针颤动等现象，往常只合用于热惯性较大的电热负载。
移相触发是初期触发可控硅的触发器。
它是经过调速电阻值来改变电容的充放电时间再来改变单结晶管的振荡频次，实质改变控制可控硅的触发角。
初期可控但是依赖这样改变阻容移相线路来控制。
所为移相就是改变可控硅的触发角大小，也叫改变可控硅的初相角。
故称移相触发线路。
2系统整体方案2.1 沟通调功电路工作原理单相沟通调功电路方框图如图所示。
LOADA1BCR脉宽可调矩形TLC336波信号发生器ug A2图沟通调功电路的主电路和沟通调压电路的形式基真同样，不过控制的方式不一样，它不是采纳移相控制而采纳通断控制方式。
沟通调压是在沟通电源的半个周期内作移相控制，沟通调功是以沟通电的周期为单位控制晶闸管的通断 , 即负载与沟通电源接通几个周波，再断开几个周波，经过改变接通周波数和断开周波数的比值来调理负载所耗费的均匀功率。
调功器字体大小：大- 中- 小wangch7535发表于09-08-21 18:41 阅读(478) 评论(0)分类：BHC6M-2型三相可控硅调功调压器是运用数字电路触发可控硅实现调压和调功。
调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。
该控制板带锁相环同步电路、自动判别相位、缺相保护、上电缓起动、缓关断、散热器超温检测、恒流输出、电流限制、过流保护、串行工作状态指示等功能。
该控制板的触发有两种方式：直接触发可控硅模块、触发移相型固态继电器BHC6M-2控制板的特点：十位A/D，输出线性化程度高，输出起控点低。
BHC6M-2系列三相电力调整器（说明书中简称BHC6M-2整机）由BHC6M-2触发板、BHC6M-2专用散热器、风机、外壳等组成。
核心部分使用BHC6M-2控制板与德国西门康可控硅模块；散热系统采用高效散热器、低噪音风机。
整机带有控制板所有的功能。
整机电流容量从40A到800A有7个等级。
该电力调整器与带0-5V、4-20mA的智能PID调节器或PLC配套使用；主要用与工业电炉的加热控制、大型风机水泵软启动节能运行控制、。
负载类型可以是三相阻性负载、三相感性负载及三相变压器负载；三相负载可以是中心接地负载、中心不接地负载、内三角形负载及外三角形负载。
如：盐浴炉、工频感应炉、淬火炉温控；热处理炉温控；玻璃生产过程温控；金刚石压机加热；大功率充磁/退磁设备；半导体工业舟蒸发源；航空电源调压；真空磁控溅射电源；中央空调电加热器温控；纺织机械；水晶石生产；粉末冶金机械；隧道电窑集散温控系统；彩色显像管生产设备；冶金机械设备；交直流电机拖动；石油化工机械；电压、电流、功率、灯光等无级平滑调节，恒压恒流恒功率控制等领域。
一.技术规格1.控制板电源与功耗电源：380V AC ±10% 50HZ, 要求与负载电源同相位（取线电压）功耗：5W最大外形尺寸：长×宽×高=175×150×40mm2.控制输入4～20mA DC输入, 接收阻抗120Ω（默认输入信号，输入端子C+、C-）以下三种输入定货时需说明（输入端子也是C+、C-）：0~10V DC 输入, 输入电阻> 450KΩ0~5V DC 输入, 输入电阻> 450KΩ0~20mA DC 输入, 输入电阻> 450KΩ3.控制输出方式调压控制：连续调压调功控制：1、阻性过零调功；2、PWM占空比输出0~100%4.调节输出分辨率（采用十位A/D转换）：调相0.1°,调功10ms规格：1组常开接点，1A 250V AC 纯阻输出端子：CN8-2、CN8-311.调功/调压切换(选件)外接开关U1端：CN9-3端子，GND端：CN9-4端子U1和GND短路：调压(出厂设置), 开路：调功12.串行状态发送(选件)电流环串行状态发送，配DDR-R串行状态接收器发送端子：SD+(CN9-1)、SD-(CN9-2)五种状态输出：运行、散热器超温、过流、缺相、控制板电源13.三相相位检测三个红色LED灯指示，自动判别相位红灯亮：相电压正常；红灯灭：相电压异常14.负载电源三相380V AC ±10% 50HZ15.负载电流容量40，80, 150, 225, 300A 400 500A AC16.风机电源电压：220V AC 电流：0.5 A以下17.工作环境和存储温度温度范围：0~40℃湿度范围：90% RH最大，无结露海拔高度：1000 m以下存储温度：-10~55℃其它要求：通风良好，不受日光直射或热辐射，无腐蚀性、可燃性气体18.安装形式和要求壁挂式，垂直安装19.绝缘电阻/介电强度绝缘电阻：模块输出端与外壳，500VDC 20MΩ最小控制板电源端与外壳，500VDC 20MΩ最小控制输入端与外壳，500VDC 20MΩ最小控制板输入端与电源端，500VDC 20MΩ最小介电强度：模块输出端与外壳之间，2000VAC 1分钟⑤DCT1功能说明A．是功能选件，若需要过流保护功能或者限流功能，都必须配DCT1（订货时声明）。
交流调功器调压器在钒制品推板窑中的应用设计【摘要】本文针对攀钢钒制品厂推板窑工程，分析交流调功器、交流调压器的特点、适用范围及工作原理，设计了推板窑加热元器件中采用交流调功器、交流调压器和PLC控制的方案。
实现了推板窑生产的节能省电、高可靠性的要求。
【关键词】交流调功器交流调压器PLC 干燥窑推板窑控制1 概述攀钢钒氮生产线，采用推板窑生产工艺，原料经粉碎后，加工成合格粒度的粉料，充分混匀后进入干燥窑进行干燥，干燥后推入推板窑内进行还原及渗氮反应，最后得到钒氮合金成品。
推板窑采用单道结构形式。
窑体总长31米，分为预热区、高温区和冷却区，尾部采用密封方式设计，有内外两道密封门。
预热区共设计6个温区，加热元件布置在窑腔底部，每温区加热元件由12根硅碳棒组成，加热功率6×25kW。
高温区共设计8个温区，每温区加热元件由12根硅钼棒组成，加热功率8×25kW。
冷却区共设计2个温区，每温区加热元件由2根硅钼棒组成，加热功率2×25kW。
单台推板窑功率总计约400kW。
干燥窑采用二孔隧道干燥窑。
窑体为长方体，干燥窑采用电阻加热，加热器选用波形电阻带，共计12组，分组安装。
每孔6组，功率约400kW。
推板窑采用单道式推板窑，推板窑加热元件采用8组硅碳棒电阻加24组硅钼棒加热，两侧分组安装。
单侧16组，双侧32组，单台干燥窑功率总计约400kW。
交流电路中，在电源与负载之间串接入如晶闸管（可控硅）等电力电子器件，对交流电力进行控制或开关的电力电子设备，即为半导体交流电力控制器，简称交流控制器。
按不同控制方式，交流控制器可分为交流调压器、交流调功器两种型式。
交流调功器，通过调节给定时间周期内负载与电源接通的占空比，来调节负载的电功率。
由于采用了整周波输出的方式，所以调功器比交流调压器谐波分量小、效率高，特别适用于以镍络或铁镍铝等电阻材料为发热元件的电加热器的温度控制。
交流调压器是以交流半波为周期，以控制触发脉冲的相位来改变晶闸管导通角的大小，从而调节输出电压的大小。
调压及调功电路图全集一．实用的交流调功器· [组图] 调频调制器· [图文] PI调节器电路· [组图] 日本米兹牌射频调制盒电路原理图· [图文] 立邦牌分体式电炒锅电路图· [图文] 宝力牌分体式电炒锅电路图· [图文] 半球牌电子调温电炒锅电路图· [图文] 单向可控硅型号· [图文] 用模块KTM03控制调功器电路图· [图文] 用TMC-80微机控制可控硅电路图· [图文] 实用的交流调功器· [图文] 调功模块过零触发调功器· [图文] 电钣煲功率自动调节器· [图文] 低功耗大功率调功器电路图· [图文] 大范围功率调节器电路图· [图文] KTM03过零触发调功器电路图· [组图] 简单实用的调功器电路图· [图文] 光电倍增管电路· [图文] 压电定位器激励器· [图文] 压电激励器· [图文] 采用4049的CMOS压电激励器· [图文] CMOS压电激励器· [图文] 电压放大电路· [图文] DC-DC输出可调电路· [图文] LTC3200的升压电路· [组图] 过零触发双向可控硅调压电路图 · [图文] 可控硅交流调压器电路· [图文] 用集成触发器控制的调压器电路图 · [图文] 用555移相触发调压器电路图 · [图文] 双向可控硅过零触发调压器电路图 · [图文] 十级自动调压器电路图· [图文] 具有全波指示的交流调压器电路图 · [图文] 简单的调压器电路图· [图文] 简单的电压调节器电路图· [图文] 多用途调压器电路图· [图文] 触摸式调压开头电路图· [图文] 200W交流无级调压器电路图。
可控硅调压器/调功器可控硅调压器/调功器总述可控硅电力控制器，目前在工业中已被广泛应用于各种电力设备中，诸如窑炉、热处理炉、电气高温炉、合成电炉、变换脱硫加热炉、热处理炉、热水炉、蒸汽锅炉、导热油炉、高周波机械、电镀设备、印染设备、涂装设备、射出机、押出机等，然而因为负载的不同，使用环境的限制，而又有各种不同的控制模式及各种追加配备，如相位控制，分配式零电位控制，时间比例可调式零位控制。
基于此，本公司研制了P/E系列各种不同控制模式之电力控制器，以满足各用户的需要。
1．原理简介可控硅电力控制器的基本原理是通过控制信号输入，去控制串在主回路中的可控硅（晶闸管）模组，改变主回路中电压的导通与关断，由此达到调节电压或功率的目的。
控制器一般是由控制板加上主机（主回路）组成。
可控硅电力控制器又可分为调压器和调功器探用相位控制模式的可控硅电力控制器可叫做调压器，由于触发控制回路采用了专用集成电路器件，明显提高了该调压器的稳定性和可靠性。
具有体积小、重量轻、效率高、寿命长、控制灵活、调节平滑、三相对称性好、操作维修方便等一系列优点。
克服了原可控硅调压器对电网冲击大，使用调节精度差的缺点。
它可以方便地调节电压有效值，可用于电炉温度控制，灯光调节，非同步电动机降压软启动和调压调速等，也可用做调节变压器一次侧电压，代替效率低下的调压变压器。
实属热控温或降压供电装置中最理想的设备。
采用零位控制模式的可控硅电力调节器可叫做调功器，它对交流电压的周波进行控制，通过控制当温度显示值高于设定值时，CUD3000型PID调节仪输出0mA电流， ZK-3无触发脉冲输出，使加热器不加热。
当温度显示值接近设定值时，CUD3000型PID调节仪的输出电流按P、I、D规律变化，达到电炉的温度与需要的功率基本相匹配，形成一条波动很小的较平滑的升温曲线，确保本控制柜具有良好的控制精度和调节特性。
还可运用智能PID温度控制器中的模糊控制功能与自整定PID系统结合,控制精度可达到±1℃～±0.1℃、 ZK-3可控硅电压调制器有2种工作方式：即“手动”与“自动”工作方式。
亠星如無INDUSTRIAL HEATING・40・2021年第50卷第3期Voe.5 0 No.3 2021aam"/ 0搜制朮D0I ：10. 3969/j. ion. 1002-1639. 2021.03.010浅谈电炉常用的三种加热控制方式侯冉，王hi（机械工业第六设计研究院有限公司，河南郑州450000）摘要:介绍了目前电加热窑炉常用的三种加热控制方式，即交流接触器加热、调功器加热和磁性调压器加热。
分析了这三种方式的电气控制，明了各自的优 以 用的场合。
关键词:电加热窑炉;调功器;磁性调压器中图分类号:TP272文献标志码:A 文章编号：1002-1639（2021）03-0040-03Analysit of Three Heating Control Methods Commonly Usee in Electric FurnaccHOU Ran ,WANG Yahui(SIPPR Engineering Group Co. Ltd. ,Zhengzhou 450000, China )Abstract : Three heating control methods commonly used in electric heating furnaces at present , that are AC contactor heating , power waumtorheating and meanatic voltaye reaumtor heating are inWoduced. The electrical schematic diagrams of these three methods are analyzed in detail ,and their advantages and disadvantages as well as app/cabd occasions are explained.Key W os I s ： electric heating furnace ；power waumtor ； magnetic ve/age reaumtor1电加热炉窑介绍电加热窑炉常用在炉内需氛保护、形成真空、温度性要求高、温控精度较为的工艺条下， 燃 炉有其不可替代的优势。
晶闸管调功器和可控硅调压器的区别富安时调功器他是有触发板和模块，风机和散热器组合而成.调压器是有调压器触发控制板和可控硅，散热器和风机组成。
可控硅也称作晶闸管,它是由PNPN四层半导体构成的元件,有三个电极、阳极A、阴极K和控制极G.富安时可控硅在电路中能够实现交流电的无触点控制,以小电流控制大电流,并且不象继电器那样控制时有火花产生,而且动作快、寿命长、可靠性好.在调速、调光、调压、调温以及其他各种控制电路中都有它的身影.可控硅分为单向的和双向的,符号也不同.单向可控硅有三个PN结,由最外层的P极和N极引出两个电极,分别称为阳极和阴极,由中间的P极引出一个控制极.单向可控硅有其独特的特性:当阳极接反向电压,或者阳极接正向电压但控制极不加电压时,它都不导通,而阳极和控制极同时接正向电压时,它就会变成导通状态.一旦导通,控制电压便失去了对它的控制作用,不论有没有控制电压,也不论控制电压的极性如何,将一直处于导通状态.要想关断,只有把阳极电压降低到某一临界值或者反向.富安时双向可控硅的引脚多数是按T1、T2、G的顺序从左至右排列(电极引脚向下,面对有字符的一面时).加在控制极G 上的触发脉冲的大小或时间改变时,就能改变其导通电流的大小.与单向可控硅的区别是,双向可控硅G极上触发脉冲的极性改变时,其导通方向就随着极性的变化而改变,从而能够控制交流电负载.而单向可控硅经触发后只能从阳极向阴极单方向导通,所以可控硅有单双向之分.电子制作中常用可控硅,单向的有MCR-100等,双向的有TLC336等双向可控硅按象限来分,又分为四象三端双向可控硅、三象限双向可控硅;按封装分:分为一般半塑封装,外绝缘式全塑封装;按触发电流来分:分为微触型、高灵敏度型、标准触发型;按电压分:常规电压品种、高压品种.可控硅产品由于它在电路应用中的效率高、控制特性好、寿命长、体积小、功能强等优点,自上个世纪六十长代以来,获得了迅猛发展,并已形成了一门独立的学科.“晶闸管交流技术”.可控硅发展到今天,在工艺上已经非常成熟,品质更好,成品率大幅提高,并向高压大电流发展.可控硅在应用电路中的作用体现在:可控整流:如同二极管整流一样,将交流整流为直流,并且在交流电压不变的情况下,有效地控制直流输出电压的大小即可控整流,实现交流→可变直流之转变;无触点功率静态开关(固态开关):作为功率开关元件,可控硅可以代替接触器、继电器用于开关频率很高的场合.因此可控硅元件被广泛应用于各种电子设备和电子产品的电路中,多作可控整流、逆变、变频、调压、无触点开关等用途.家用电器中的调光灯、调速风扇、冷暖空调器、热水器、电视、冰箱、洗衣机、照相机、音响组合、声控电路、定时控制器、感应灯、圣诞灯控制器、自动门电路、以及玩具装置、电动工具产品、无线电遥控电路、摄像机等工业控制领域等都大量使用了可控硅器件.在这些应用电路中,可控硅元件多用来作可控整流、逆变、变频、调压、无触点开关晶闸管(THYRISTOR)又名可控硅,属于功率器件领域,是一种功率半导体开关元件,可控硅是其简称,按其工作特性,可控硅可分为单向可控硅(SCR)、富安时双向可控硅(TRIAC).。
