纳米膜的制备方法

制备高质量的纳米薄膜的实验方法分享引言：纳米薄膜制备是一项重要的研究领域，应用于电子器件、光学涂层、传感器等众多领域。

高质量的纳米薄膜能够提高器件性能，因此研究人员一直在寻找有效的实验方法来制备高质量的纳米薄膜。

本文将分享一种常用的纳米薄膜制备方法。

实验方法：步骤1：薄膜材料的选择首先，需要选择合适的薄膜材料用于制备纳米薄膜。

常用的薄膜材料包括金属、半导体、氧化物等。

步骤2：基底的选择接下来，需要选择适合的基底用于支持纳米薄膜。

常用的基底材料包括硅、玻璃、聚合物等。

基底的选择应考虑纳米薄膜的成长方向和与薄膜材料的相互作用。

步骤3：制备样品表面的处理在制备纳米薄膜之前，需要对基底进行一系列的处理步骤，以确保样品表面的清洁和平整。

这些处理步骤可以包括超声清洗、化学处理以及机械抛光等。

步骤4：制备纳米薄膜的方法接下来，我们需要选择一种适合的方法来制备纳米薄膜。

常用的方法包括物理气相沉积（PVD）、化学气相沉积（CVD）和溶液法等。

这里我们以物理气相沉积（PVD）为例进行说明。

物理气相沉积（PVD）是一种高温高真空下的薄膜制备方法。

其基本步骤包括：1. 准备目标材料：将目标材料制成方便加工的形状，如片状或颗粒状，以便在实验过程中使用。

2. 清洁真空腔体：确保真空腔体内的洁净度，以避免杂质对制备的纳米薄膜产生影响。

3. 加热目标材料：将目标材料加热至高温，使其蒸发或挥发。

4. 沉积纳米薄膜：目标材料蒸发或挥发后，沉积在基底表面形成纳米薄膜。

可以通过控制沉积时间、温度和气压来调节纳米薄膜的厚度和质量。

步骤5：纳米薄膜的性能表征和优化在制备纳米薄膜后，需要对其进行性能测试和优化。

常见的表征方法包括扫描电镜（SEM）、透射电镜（TEM）、X射线衍射（XRD）等。

根据测试结果，可以针对性地优化制备方法，以提高纳米薄膜的质量和性能。

结果和讨论：本文分享了一种常用的纳米薄膜制备方法——物理气相沉积（PVD）。

物理气相沉积是一种高温高真空下的薄膜制备方法，通过将目标材料加热至高温，使其蒸发或挥发后在基底表面形成纳米薄膜。

纳米膜的制备方法纳米膜是一种厚度在纳米尺度的薄膜，具有高表面积和特殊的物理、化学特性。

制备纳米膜的方法有很多，下面我将介绍其中一些常用的方法。

1. 溶液法制备纳米膜：溶液法是制备纳米膜最常用的方法之一。

该方法通过从溶液中聚集纳米颗粒或分子使其自组织成膜。

常见的溶液法包括自组装、溶胶-凝胶法和电泳沉积等。

其中，自组装是最常见的一种方法，它通过溶液中腔体溶胶粒子之间的相互作用力使其自发排列成膜。

这种方法制备的纳米膜有较高的有序性和孔隙度，可用于分离、过滤和催化等应用。

2. 气相沉积法制备纳米膜：气相沉积法是一种在高温高压下将气体分子沉积在基底表面形成薄膜的方法。

常见的气相沉积法有热蒸发法和化学气相沉积法。

热蒸发法是利用电子束或加热的金属坩埚蒸发金属，然后在基底表面形成薄膜。

化学气相沉积法则是利用卤化物或金属有机化合物在基底表面氧化反应形成纳米膜。

气相沉积法可以制备高纯度的纳米膜，并且可以控制膜的成分、形貌和厚度等。

3. 磁控溅射法制备纳米膜：磁控溅射法是利用离子轰击金属靶材，使得金属原子从靶材上剥离并沉积在基底表面形成薄膜的方法。

该方法具有成膜速度快、控制性好等优点。

磁控溅射法制备的纳米膜具有较好的致密性和结晶性能，常用于制备金属和金属合金的纳米膜。

4. 分子束外延法制备纳米膜：分子束外延法是一种利用高能离子束轰击材料表面使其形成纳米膜的方法。

该方法通过将气态材料加热至升华温度，然后用束流轰击材料使其蒸发并沉积在衬底表面形成薄膜。

分子束外延法制备的纳米膜具有高纯度、表面质量好等优点，尤其适用于制备半导体器件的纳米膜。

5. 电沉积法制备纳米膜：电沉积法是一种利用电化学原理将离子溶液中的金属离子还原成金属沉积在电极上形成纳米膜的方法。

该方法可以通过调节电解液成分、电流密度和沉积时间等参数来控制纳米膜的成分、形貌和厚度等。

电沉积法制备的纳米膜具有较好的均一性和结晶性能，常用于制备导电膜和阻挡膜等。

纳米膜制备的方法还有很多，上述只是其中一些常用的方法。

纳米纤维薄膜的制备及其应用概述：纳米材料是一种具有特殊结构和性能的材料，其颗粒尺寸在1到100纳米之间。

纳米纤维薄膜是一种应用广泛的纳米材料，具有较大的比表面积、高孔隙度和优异的力学性能。

本文将重点介绍纳米纤维薄膜的制备方法以及其在各个领域的应用。

一、纳米纤维薄膜的制备方法1. 电纺法电纺法是一种常用的制备纳米纤维薄膜的方法。

通过电纺设备将聚合物溶液注入电纺针头，利用高电压的电场作用下形成纳米尺寸的纤维，并在收集器上形成纳米纤维薄膜。

电纺法制备出的纳米纤维薄膜具有较高的孔隙度和比表面积，适用于过滤、分离和催化等领域。

2. 真空蒸发法真空蒸发法是一种通过在真空环境下将物质从固态直接转化为气态，再沉积到基底上形成薄膜的方法。

通过调控沉积条件和蒸发物质的性质，可以制备出具有纳米级结构的纤维薄膜。

真空蒸发法具有制备简单、薄膜质量高的优点，适用于光学器件和电子器件等领域。

3. 模板法模板法是一种常用的制备纳米纤维薄膜的方法。

通过选择合适的模板材料和制备工艺，在模板孔隙中填充聚合物或金属溶液，经过固化和模板移除等步骤，最终得到纳米纤维薄膜。

模板法制备的纤维薄膜具有均匀的孔隙结构和较高的孔隙度，适用于储能和催化等领域。

二、纳米纤维薄膜的应用1. 污水处理纳米纤维薄膜具有高孔隙度和大比表面积的特点，可以用于污水处理领域。

通过纳米纤维薄膜的过滤作用，可以有效去除污水中的悬浮颗粒和有机物质，实现水质的净化。

此外，纳米纤维薄膜还可以用作分离膜，对盐水进行脱盐，解决淡水资源的问题。

2. 组织工程纳米纤维薄膜具有类似胶原蛋白的纤维结构和良好的生物相容性，因此在组织工程领域有广泛应用。

通过将细胞种植在纳米纤维薄膜上，可以模拟自然的细胞外基质环境，促进细胞生长和组织再生。

此外，纳米纤维薄膜还可以用于药物缓释，实现局部治疗和控制释放，提高疗效。

3. 能源领域纳米纤维薄膜在能源领域具有重要应用价值。

通过改变纳米纤维薄膜的孔隙结构和材料组成，可以制备出高效的电池隔膜和超级电容器电极等材料，提高能源存储的性能。

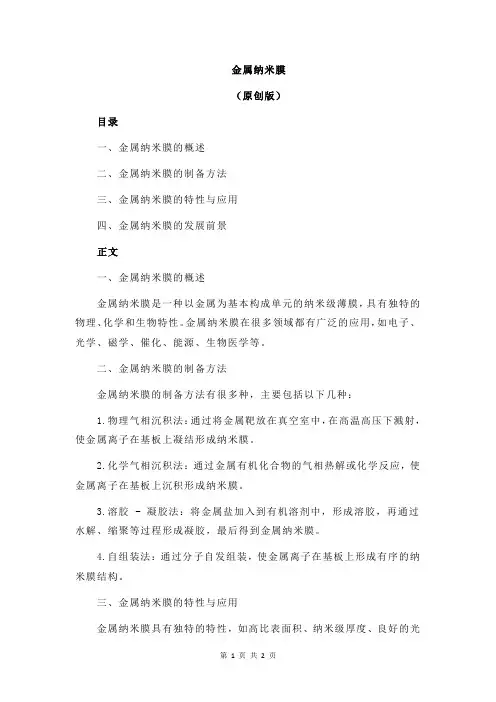

金属纳米膜（原创版）目录一、金属纳米膜的概述二、金属纳米膜的制备方法三、金属纳米膜的特性与应用四、金属纳米膜的发展前景正文一、金属纳米膜的概述金属纳米膜是一种以金属为基本构成单元的纳米级薄膜，具有独特的物理、化学和生物特性。

金属纳米膜在很多领域都有广泛的应用，如电子、光学、磁学、催化、能源、生物医学等。

二、金属纳米膜的制备方法金属纳米膜的制备方法有很多种，主要包括以下几种：1.物理气相沉积法：通过将金属靶放在真空室中，在高温高压下溅射，使金属离子在基板上凝结形成纳米膜。

2.化学气相沉积法：通过金属有机化合物的气相热解或化学反应，使金属离子在基板上沉积形成纳米膜。

3.溶胶 - 凝胶法：将金属盐加入到有机溶剂中，形成溶胶，再通过水解、缩聚等过程形成凝胶，最后得到金属纳米膜。

4.自组装法：通过分子自发组装，使金属离子在基板上形成有序的纳米膜结构。

三、金属纳米膜的特性与应用金属纳米膜具有独特的特性，如高比表面积、纳米级厚度、良好的光学性能等。

这些特性使得金属纳米膜在很多领域都有广泛的应用。

1.电子领域：金属纳米膜可作为导电、抗腐蚀、磁性等功能性材料，用于制造电子器件、磁性材料等。

2.光学领域：金属纳米膜具有独特的光学性能，如表面等离子体共振、增强拉曼散射等，可用于制造光学传感器、太阳能电池等。

3.催化领域：金属纳米膜具有高比表面积和良好的活性，可用于制备催化剂，提高催化效率。

4.能源领域：金属纳米膜可作为电极材料，用于制造超级电容器、锂离子电池等。

5.生物医学领域：金属纳米膜具有良好的生物相容性和生物活性，可用于制备药物载体、影像剂、抗菌材料等。

四、金属纳米膜的发展前景随着科学技术的进步，金属纳米膜在各个领域的应用将越来越广泛。

未来，金属纳米膜的研究重点将集中在提高制备技术、优化性能、拓展应用等方面，以满足不断增长的需求。

制备纳米薄膜的方法
制备纳米薄膜的方法有很多种，以下是其中一些常见的方法：
1. 真空蒸发法：在高真空下，将材料加热至其蒸发温度，使其蒸发并沉积在基底上形成薄膜。

这种方法适用于材料蒸发温度较低的情况。

2. 磁控溅射法：在真空室中，通过加热材料至其灼烧温度并利用磁场控制离子轨迹，使离子撞击材料表面并碎裂，形成薄膜。

这种方法适用于需要提高材料附着力和纯度的情况。

3. 化学气相沉积法（CVD）：通过将气态前体物质引入反应室中，在适当的温度和压力下，使其发生化学反应并在基底上沉积形成薄膜。

这种方法适用于制备复杂化合物薄膜。

4. 溶液法：将纳米材料悬浮在溶剂中，通过溶剂挥发或沉积基底上使溶液中的纳米材料沉积成薄膜。

这种方法适用于制备大面积、低成本的纳米薄膜。

5. 电化学沉积法：通过在电解质溶液中施加电压或电流，使金属或合金离子在电极上沉积成薄膜。

这种方法适用于制备金属薄膜，并能够控制薄膜的形貌和厚度。

这些方法可以根据具体需求和材料特性选择合适的制备方法。

同时，不同的方法
也有各自的优缺点，需要根据实际情况进行选择。

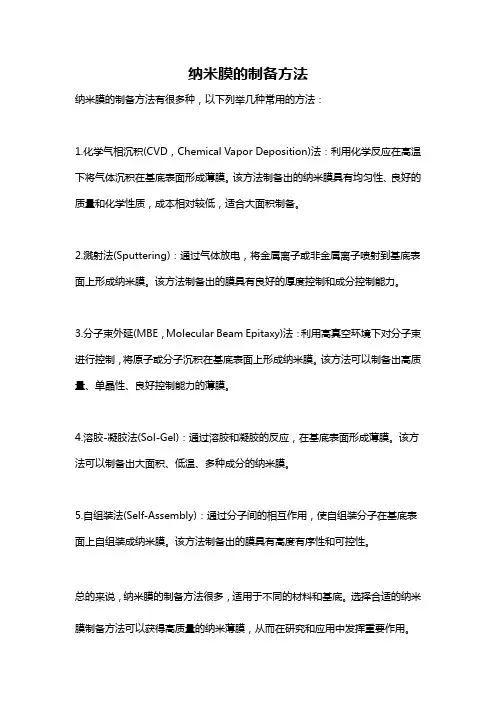

纳米膜的制备方法
纳米膜的制备方法有很多种，以下列举几种常用的方法：
1.化学气相沉积(CVD，Chemical Vapor Deposition)法：利用化学反应在高温下将气体沉积在基底表面形成薄膜。

该方法制备出的纳米膜具有均匀性、良好的质量和化学性质，成本相对较低，适合大面积制备。

2.溅射法(Sputtering)：通过气体放电，将金属离子或非金属离子喷射到基底表面上形成纳米膜。

该方法制备出的膜具有良好的厚度控制和成分控制能力。

3.分子束外延(MBE，Molecular Beam Epitaxy)法：利用高真空环境下对分子束进行控制，将原子或分子沉积在基底表面上形成纳米膜。

该方法可以制备出高质量、单晶性、良好控制能力的薄膜。

4.溶胶-凝胶法(Sol-Gel)：通过溶胶和凝胶的反应，在基底表面形成薄膜。

该方法可以制备出大面积、低温、多种成分的纳米膜。

5.自组装法(Self-Assembly)：通过分子间的相互作用，使自组装分子在基底表面上自组装成纳米膜。

该方法制备出的膜具有高度有序性和可控性。

总的来说，纳米膜的制备方法很多，适用于不同的材料和基底。

选择合适的纳米膜制备方法可以获得高质量的纳米薄膜，从而在研究和应用中发挥重要作用。

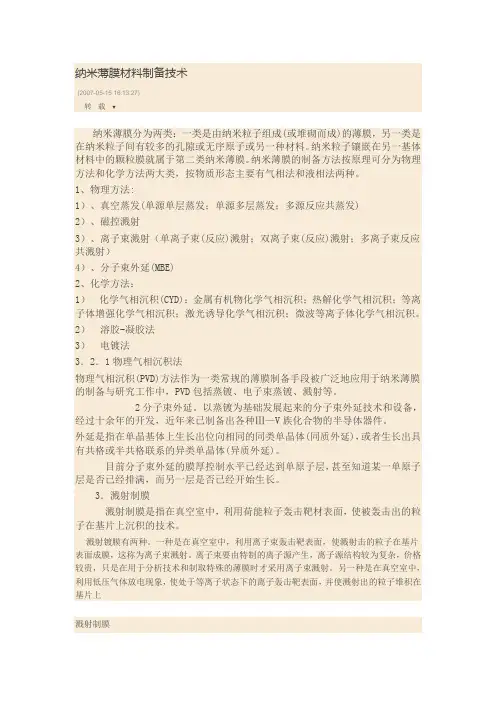

纳米薄膜材料制备技术(2007-05-15 16:13:27)转载▼纳米薄膜分为两类：一类是由纳米粒子组成(或堆砌而成)的薄膜，另一类是在纳米粒子间有较多的孔隙或无序原子或另一种材料。

纳米粒子镶嵌在另一基体材料中的颗粒膜就属于第二类纳米薄膜。

纳米薄膜的制备方法按原理可分为物理方法和化学方法两大类，按物质形态主要有气相法和液相法两种。

1、物理方法:1）、真空蒸发(单源单层蒸发；单源多层蒸发；多源反应共蒸发)2）、磁控溅射3）、离子束溅射（单离子束(反应)溅射；双离子束(反应)溅射；多离子束反应共溅射）4）、分子束外延(MBE)2、化学方法：1）化学气相沉积(CYD)：金属有机物化学气相沉积；热解化学气相沉积；等离子体增强化学气相沉积；激光诱导化学气相沉积；微波等离子体化学气相沉积。

2）溶胶-凝胶法3）电镀法3．2．1物理气相沉积法物理气相沉积(PVD)方法作为一类常规的薄膜制备手段被广泛地应用于纳米薄膜的制备与研究工作中，PVD包括蒸镀、电子束蒸镀、溅射等。

2分子束外延。

以蒸镀为基础发展起来的分子束外延技术和设备，经过十余年的开发，近年来已制备出各种Ⅲ—V族化合物的半导体器件。

外延是指在单晶基体上生长出位向相同的同类单晶体(同质外延)，或者生长出具有共格或半共格联系的异类单晶体(异质外延)。

目前分子束外延的膜厚控制水平已经达到单原子层，甚至知道某一单原子层是否已经排满，而另一层是否已经开始生长。

3．溅射制膜溅射制膜是指在真空室中，利用荷能粒子轰击靶材表面，使被轰击出的粒子在基片上沉积的技术。

溅射镀膜有两种。

一种是在真空室中，利用离子束轰击靶表面，使溅射击的粒子在基片表面成膜，这称为离子束溅射。

离子束要由特制的离子源产生，离子源结构较为复杂，价格较贵，只是在用于分析技术和制取特殊的薄膜时才采用离子束溅射。

另一种是在真空室中，利用低压气体放电现象，使处于等离子状态下的离子轰击靶表面，并使溅射出的粒子堆积在基片上溅射制膜溅射制膜是指在真空室中，利用荷能粒子轰击靶材表面，使被轰击出的粒子在基片上沉积的技术。

实验八ZnO纳米薄膜的制备一、实验目的1、了解纳米薄膜的常用制备方法。

2、掌握络合-聚合法制备ZnO溶胶方法。

3. 掌握浸渍-提拉法和旋涂法制备薄膜的工艺流程。

二、实验原理络合-聚合溶胶-凝胶法液相化学工艺的络合-聚合法制备薄膜是常用的一种化学制备薄膜方法，合成温度低，产物组成均匀，晶粒细小易控制，而且粒径分布很均匀。

金属离子首先与柠檬酸络合形成溶胶，加入聚乙二醇通过缩聚反应形成聚酯网络的过程。

通过浸渍-提拉法和旋涂法在玻璃基片上沉积薄膜。

随温度升高，凝胶膜中的柠檬酸和聚乙二醇发生分解，放出大量气体，产生较大体积收缩，形成Zn-O非晶薄膜。

通过热处理，薄膜中的非晶态转化成细小的晶粒，便形成了ZnO纳米晶薄膜。

三、实验仪器及试剂仪器：磁力搅拌器，干燥箱，箱式电阻炉，烧杯，量筒，培养皿，表面皿。

试剂：乙酸锌，柠檬酸，聚乙二醇，蒸馏水。

四、实验步骤1. ZnO溶胶制备准确称取0.01mol的乙酸锌（分子量220），室温下将其溶解在40ml的蒸馏水中，磁力搅拌，待其全部溶解后，将0.01mol柠檬酸溶解在其中，继续搅拌，待柠檬酸完全溶解后，边搅拌边加入3g聚乙二醇，溶解后继续搅拌2h。

2. ZnO薄膜的制备将玻璃基片放在盛有蒸馏水的烧杯中超声清洗后，放在干燥箱中干燥后备用。

1）将玻璃基片放在涂膜机上，以一定速率高速旋转，用塑料吸管吸取ZnO溶胶逐滴滴到旋转的玻璃基片上，关闭涂膜机，将玻璃基片放到100℃的干燥箱中干燥10min，在空气中冷却后，重复上述操作3次以增加膜层厚度。

镀完最后一层膜后，再在100℃下干燥30 min。

最后放入电阻炉中以2～3℃/min升温至600℃后保温1h，随炉冷却至室温，得到ZnO纳米薄膜。

2）将干燥洁净的玻璃基片快速浸入配制好的溶胶中，静置10s后，以6cm/min 的提拉速度垂直向上提拉基片，然后立即放人温度为100℃的烘箱中干燥10min，在空气中冷却后，重复上述操作3次以增加膜层厚度。

纳米薄膜制备和应用技术的实用指南引言：纳米薄膜是一种在纳米尺度下制备出的超薄材料，具有许多独特的物理、化学和光学特性，为许多领域带来了潜在的应用机会。

本文将为您介绍纳米薄膜制备和应用技术的实用指南，包括纳米薄膜的制备方法、性质和应用领域的案例分析。

一、纳米薄膜的制备方法1. 物理气相沉积物理气相沉积是一种常用的纳米薄膜制备方法，包括热蒸发、电子束蒸发和磁控溅射。

这些方法适用于制备金属、合金和准晶材料的纳米薄膜。

2. 化学气相沉积化学气相沉积是一种通过化学反应从气相中沉积原子或分子到基底上的方法。

包括气相热分解法、化学气相沉积和气相溶胶法等。

这些方法适用于制备金属氧化物、半导体和复合材料的纳米薄膜。

3. 溶液法溶液法是一种将溶液中的纳米颗粒沉积到基底上的方法，包括溶剂蒸发法、溶胶凝胶法和电化学沉积法。

这些方法适用于制备纳米颗粒、纳米线和纳米片的纳米薄膜。

二、纳米薄膜的性质分析1. 结构表征纳米薄膜的结构表征是了解纳米薄膜性质的重要手段。

包括X射线衍射、透射电子显微镜和原子力显微镜等技术。

2. 功能性能测试纳米薄膜的功能性能测试包括电学性质、光学性质和磁学性质的测试。

例如，电阻测量、吸收光谱和霍尔效应测量等。

三、纳米薄膜的应用领域1. 纳米电子学纳米薄膜在电子行业中的应用已经得到广泛的关注和研究。

例如，超薄导电膜的应用于平板显示器和智能手机屏幕等。

2. 生物医学纳米薄膜在生物医学领域中具有巨大的潜力。

例如，纳米薄膜可以用于药物输送系统、组织工程和生物传感器等。

3. 光学和光电子学纳米薄膜在光学和光电子学领域中有广泛的应用。

例如，纳米薄膜可以用于太阳能电池、光学滤光片和传感器等。

4. 环境和能源纳米薄膜在环境和能源领域中的应用也受到了重视。

例如，纳米薄膜可以用于污水处理、薄膜太阳能电池和燃料电池等。

结论：纳米薄膜制备和应用技术的发展为许多领域带来了新的机会和挑战。

通过选择合适的制备方法和对纳米薄膜进行性质分析，我们可以更好地理解和应用纳米薄膜的特性。

纳米薄膜制备技术的方法和步骤详解纳米薄膜制备技术是一种重要的材料制备方法，可用于制备具有纳米尺寸的薄膜材料。

纳米薄膜具有独特的物理和化学性质，被广泛应用于光电子学、能源存储、传感器等领域。

本文将详细介绍几种常用的纳米薄膜制备方法和相关的步骤。

1. 物理气相沉积法（PVD）物理气相沉积法是制备纳米薄膜的一种常用方法。

它利用高温或真空弧放电等方式将固体材料转化为蒸汽或离子形式，通过在衬底表面沉积形成薄膜。

该方法包括蒸发、溅射和激光烧结等技术，下面将介绍其中两种常用的物理气相沉积法。

- 蒸发法：将固体材料置于高温坩埚中，通过加热使其升华成蒸汽，然后沉积在预先清洁处理的衬底上。

蒸发法适用于制备高纯度、单晶和多晶材料的纳米薄膜。

- 溅射法：利用高能离子束轰击固体材料，使其表面物质脱离并形成蒸汽，然后沉积在衬底表面。

溅射法具有较高的原子密度和较好的原子堆积度，可用于制备复杂化合物或多元合金等纳米薄膜。

2. 化学气相沉积法（CVD）化学气相沉积法是使用气体反应来制备纳米薄膜的方法。

该方法通常在高温下进行，通过在反应气体中加入反应物质，并使其在衬底表面发生化学反应形成薄膜。

化学气相沉积法具有高产率、高纯度和较好的均匀性等优点，是制备大面积纳米薄膜的理想方法。

- 热CVD：在高温下进行反应，通过热分解或气相化学反应形成纳米薄膜。

此方法常用于制备二维材料如石墨烯等。

- 辅助CVD：加入辅助激发源如等离子体、激光或电弧等，以提供能量激活气体分子，使其发生化学反应形成纳米薄膜。

辅助CVD可以改善反应速率、增加产率和提高薄膜质量。

3. 溶液法溶液法是制备纳米薄膜的常用方法之一，适用于各种材料的制备。

具体步骤包括以下几个方面：- 溶液制备：将所需材料溶解在合适的溶剂中，形成可使溶液中纳米颗粒分散的溶液。

- 衬底处理：选择合适的衬底材料，并进行清洗和表面处理，以保证薄膜的附着和均匀性。

- 溶液沉积：将衬底浸入溶液中，控制溶液温度和浸泡时间，使纳米颗粒在衬底表面自发沉积。
