纳米薄膜的制备方法

纳米膜的制备方法纳米膜是一种厚度在纳米尺度的薄膜，具有高表面积和特殊的物理、化学特性。

制备纳米膜的方法有很多，下面我将介绍其中一些常用的方法。

1. 溶液法制备纳米膜：溶液法是制备纳米膜最常用的方法之一。

该方法通过从溶液中聚集纳米颗粒或分子使其自组织成膜。

常见的溶液法包括自组装、溶胶-凝胶法和电泳沉积等。

其中，自组装是最常见的一种方法，它通过溶液中腔体溶胶粒子之间的相互作用力使其自发排列成膜。

这种方法制备的纳米膜有较高的有序性和孔隙度，可用于分离、过滤和催化等应用。

2. 气相沉积法制备纳米膜：气相沉积法是一种在高温高压下将气体分子沉积在基底表面形成薄膜的方法。

常见的气相沉积法有热蒸发法和化学气相沉积法。

热蒸发法是利用电子束或加热的金属坩埚蒸发金属，然后在基底表面形成薄膜。

化学气相沉积法则是利用卤化物或金属有机化合物在基底表面氧化反应形成纳米膜。

气相沉积法可以制备高纯度的纳米膜，并且可以控制膜的成分、形貌和厚度等。

3. 磁控溅射法制备纳米膜：磁控溅射法是利用离子轰击金属靶材，使得金属原子从靶材上剥离并沉积在基底表面形成薄膜的方法。

该方法具有成膜速度快、控制性好等优点。

磁控溅射法制备的纳米膜具有较好的致密性和结晶性能，常用于制备金属和金属合金的纳米膜。

4. 分子束外延法制备纳米膜：分子束外延法是一种利用高能离子束轰击材料表面使其形成纳米膜的方法。

该方法通过将气态材料加热至升华温度，然后用束流轰击材料使其蒸发并沉积在衬底表面形成薄膜。

分子束外延法制备的纳米膜具有高纯度、表面质量好等优点，尤其适用于制备半导体器件的纳米膜。

5. 电沉积法制备纳米膜：电沉积法是一种利用电化学原理将离子溶液中的金属离子还原成金属沉积在电极上形成纳米膜的方法。

该方法可以通过调节电解液成分、电流密度和沉积时间等参数来控制纳米膜的成分、形貌和厚度等。

电沉积法制备的纳米膜具有较好的均一性和结晶性能，常用于制备导电膜和阻挡膜等。

纳米膜制备的方法还有很多，上述只是其中一些常用的方法。

纳米材料的制备与应用纳米材料是指在尺寸范围在1到100纳米之间的材料，与其宏观物质相比，具有特殊的物理、化学和生物学性质。

随着纳米科技的迅猛发展，纳米材料在各个领域的应用逐渐扩大。

本文将介绍纳米材料的制备方法以及在各个领域中的应用。

一、纳米材料的制备方法1.纳米颗粒制备纳米颗粒是最常见的纳米材料形态，其制备方法主要包括物理法、化学法和生物法。

物理法常用的方法有溶剂蒸发法、气相凝聚法和球磨法等；化学法包括溶液法、气相沉积法和电化学法等；生物法则是利用生物体或者生物分子作为模板合成纳米颗粒。

2.纳米薄膜制备纳米薄膜制备的方法有物理气相沉积法、化学气相沉积法、溶液浸渍法和自组装法等。

其中，物理气相沉积法是通过高能粒子束轰击产生薄膜，化学气相沉积法则是在气相中通过化学反应形成纳米薄膜。

3.纳米复合材料制备纳米复合材料的制备方法有机械合成法、溶胶-凝胶法、长期熔融法等。

其中，机械合成法通过物理机械方法将纳米材料和基体材料混合得到复合材料，溶胶-凝胶法则是通过溶胶与凝胶的诱导作用将纳米材料与基体材料结合。

二、纳米材料的应用1.电子领域纳米材料在电子领域中有广泛的应用，如纳米晶体管、纳米电容器和纳米传感器等。

由于纳米材料的尺寸效应和表面效应，可以提高电子器件的性能和功能。

2.医学领域纳米材料在医学领域中有重要的应用，如纳米药物传递系统、纳米生物传感器和纳米生物材料等。

纳米材料具有更好的生物相容性和更高的药物负载能力，可以用于各种疾病的治疗和诊断。

3.能源领域纳米材料在能源领域中的应用涵盖了太阳能电池、燃料电池和超级电容器等。

纳米结构的材料具有更高的能量转换效率和更高的储能密度，可以改善能源的利用效率。

4.环境领域纳米材料在环境领域中的应用主要包括纳米吸附材料和纳米催化剂等。

纳米吸附材料可以高效去除水污染物和空气污染物，纳米催化剂则可以提高环境废气的处理效率。

总结：纳米材料作为一种特殊的材料，在制备方法和应用领域具有独特的优势。

纳米薄膜制备技术及应用随着科技的不断进步和发展，人们对于材料的要求也越来越高，尤其是在纳米材料的研究领域，相关技术的应用越来越广泛。

其中，纳米薄膜一直是研究的热点之一，具有广泛的应用前景。

纳米薄膜不仅可以应用于电子器件、光学器件、传感器等领域，也可以应用于防腐蚀，涂料和生物医学等领域。

因此，纳米薄膜制备技术的研究和应用成为了材料科学研究的一个重要方向。

一、纳米薄膜技术简介纳米薄膜是一种薄弱的材料形态，通常厚度不超过几百纳米，甚至更薄。

相比之下，普通金属材料通常具有厚厚的物质结构。

纳米薄膜通常被应用于未来科技领域。

例如，研究人员正在尝试制造所谓的“纳米电池”，利用这种小型电池来驱动未来的微型设备。

同时，纳米薄膜也可以被用作电池或半导体材料。

纳米薄膜制备技术通常基于物理和化学原理，有多种制备技术可供选择。

二、纳米薄膜制备技术1.物理气相沉积：物理气相沉积是一种常用的制备纳米薄膜的技术。

该技术利用蒸发，溅射或激光蒸发等方法制备纳米薄膜。

2.化学气相沉积：化学气相沉积通常使用淀粉溶液或气体反应制备纳米薄膜。

根据化学反应的不同，可以制备不同的薄膜材料。

3.溶胶-凝胶法：溶胶凝胶法是一种利用液体中的溶胶，悬浮或凝胶物质制备纳米薄膜的方法。

它的优点是成本低，化学性能好。

三、纳米薄膜的应用1. 纳米薄膜在信息技术方面的应用：随着信息技术日新月异地发展，人们对于更加小型化、高灵敏度的电子产品的要求越来越高。

因此，纳米薄膜被广泛应用于大屏幕、高精度显示器、智能手机等电子产品中，它们具有优异的光电性能和快速响应能力。

2. 纳米薄膜在制备传感器方面的应用: 由于纳米薄膜材料具有优异的电学、光学、磁学、化学性质和较高的比表面积，因此它们被广泛应用于新型传感器的开发，可以更准确地检测体内的化学物质、生化物质和食品质量等物质。

3. 纳米薄膜在材料方面的应用: 由于纳米薄膜材料具有巨大的比表面积，容易与其他物质相互作用，这使得它们可以应用于材料学领域。

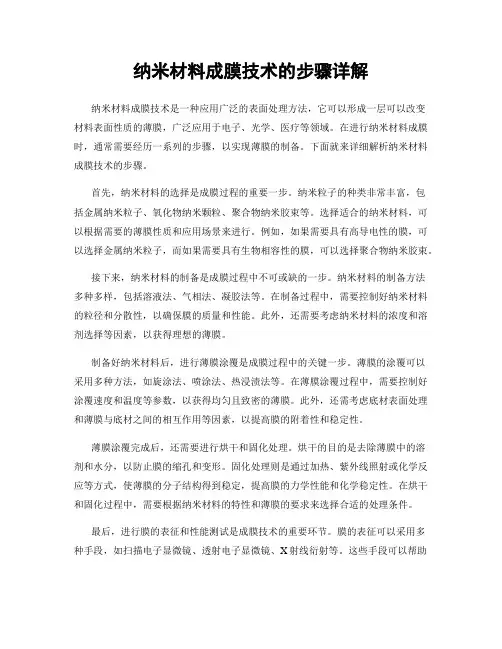

纳米材料成膜技术的步骤详解纳米材料成膜技术是一种应用广泛的表面处理方法，它可以形成一层可以改变材料表面性质的薄膜，广泛应用于电子、光学、医疗等领域。

在进行纳米材料成膜时，通常需要经历一系列的步骤，以实现薄膜的制备。

下面就来详细解析纳米材料成膜技术的步骤。

首先，纳米材料的选择是成膜过程的重要一步。

纳米粒子的种类非常丰富，包括金属纳米粒子、氧化物纳米颗粒、聚合物纳米胶束等。

选择适合的纳米材料，可以根据需要的薄膜性质和应用场景来进行。

例如，如果需要具有高导电性的膜，可以选择金属纳米粒子，而如果需要具有生物相容性的膜，可以选择聚合物纳米胶束。

接下来，纳米材料的制备是成膜过程中不可或缺的一步。

纳米材料的制备方法多种多样，包括溶液法、气相法、凝胶法等。

在制备过程中，需要控制好纳米材料的粒径和分散性，以确保膜的质量和性能。

此外，还需要考虑纳米材料的浓度和溶剂选择等因素，以获得理想的薄膜。

制备好纳米材料后，进行薄膜涂覆是成膜过程中的关键一步。

薄膜的涂覆可以采用多种方法，如旋涂法、喷涂法、热浸渍法等。

在薄膜涂覆过程中，需要控制好涂覆速度和温度等参数，以获得均匀且致密的薄膜。

此外，还需考虑底材表面处理和薄膜与底材之间的相互作用等因素，以提高膜的附着性和稳定性。

薄膜涂覆完成后，还需要进行烘干和固化处理。

烘干的目的是去除薄膜中的溶剂和水分，以防止膜的缩孔和变形。

固化处理则是通过加热、紫外线照射或化学反应等方式，使薄膜的分子结构得到稳定，提高膜的力学性能和化学稳定性。

在烘干和固化过程中，需要根据纳米材料的特性和薄膜的要求来选择合适的处理条件。

最后，进行膜的表征和性能测试是成膜技术的重要环节。

膜的表征可以采用多种手段，如扫描电子显微镜、透射电子显微镜、X射线衍射等。

这些手段可以帮助了解薄膜的形貌、结构和成分等信息。

性能测试则可以通过接触角测量、电子、光学和力学性能测试等手段，评估膜的性能。

综上所述，纳米材料成膜技术涉及了纳米材料的选择、制备、涂覆、烘干和固化、表征和性能测试等多个步骤。

纳米纤维薄膜的制备及其应用概述：纳米材料是一种具有特殊结构和性能的材料，其颗粒尺寸在1到100纳米之间。

纳米纤维薄膜是一种应用广泛的纳米材料，具有较大的比表面积、高孔隙度和优异的力学性能。

本文将重点介绍纳米纤维薄膜的制备方法以及其在各个领域的应用。

一、纳米纤维薄膜的制备方法1. 电纺法电纺法是一种常用的制备纳米纤维薄膜的方法。

通过电纺设备将聚合物溶液注入电纺针头，利用高电压的电场作用下形成纳米尺寸的纤维，并在收集器上形成纳米纤维薄膜。

电纺法制备出的纳米纤维薄膜具有较高的孔隙度和比表面积，适用于过滤、分离和催化等领域。

2. 真空蒸发法真空蒸发法是一种通过在真空环境下将物质从固态直接转化为气态，再沉积到基底上形成薄膜的方法。

通过调控沉积条件和蒸发物质的性质，可以制备出具有纳米级结构的纤维薄膜。

真空蒸发法具有制备简单、薄膜质量高的优点，适用于光学器件和电子器件等领域。

3. 模板法模板法是一种常用的制备纳米纤维薄膜的方法。

通过选择合适的模板材料和制备工艺，在模板孔隙中填充聚合物或金属溶液，经过固化和模板移除等步骤，最终得到纳米纤维薄膜。

模板法制备的纤维薄膜具有均匀的孔隙结构和较高的孔隙度，适用于储能和催化等领域。

二、纳米纤维薄膜的应用1. 污水处理纳米纤维薄膜具有高孔隙度和大比表面积的特点，可以用于污水处理领域。

通过纳米纤维薄膜的过滤作用，可以有效去除污水中的悬浮颗粒和有机物质，实现水质的净化。

此外，纳米纤维薄膜还可以用作分离膜，对盐水进行脱盐，解决淡水资源的问题。

2. 组织工程纳米纤维薄膜具有类似胶原蛋白的纤维结构和良好的生物相容性，因此在组织工程领域有广泛应用。

通过将细胞种植在纳米纤维薄膜上，可以模拟自然的细胞外基质环境，促进细胞生长和组织再生。

此外，纳米纤维薄膜还可以用于药物缓释，实现局部治疗和控制释放，提高疗效。

3. 能源领域纳米纤维薄膜在能源领域具有重要应用价值。

通过改变纳米纤维薄膜的孔隙结构和材料组成，可以制备出高效的电池隔膜和超级电容器电极等材料，提高能源存储的性能。

制备纳米薄膜的方法
制备纳米薄膜的方法有很多种，以下是其中一些常见的方法：
1. 真空蒸发法：在高真空下，将材料加热至其蒸发温度，使其蒸发并沉积在基底上形成薄膜。

这种方法适用于材料蒸发温度较低的情况。

2. 磁控溅射法：在真空室中，通过加热材料至其灼烧温度并利用磁场控制离子轨迹，使离子撞击材料表面并碎裂，形成薄膜。

这种方法适用于需要提高材料附着力和纯度的情况。

3. 化学气相沉积法（CVD）：通过将气态前体物质引入反应室中，在适当的温度和压力下，使其发生化学反应并在基底上沉积形成薄膜。

这种方法适用于制备复杂化合物薄膜。

4. 溶液法：将纳米材料悬浮在溶剂中，通过溶剂挥发或沉积基底上使溶液中的纳米材料沉积成薄膜。

这种方法适用于制备大面积、低成本的纳米薄膜。

5. 电化学沉积法：通过在电解质溶液中施加电压或电流，使金属或合金离子在电极上沉积成薄膜。

这种方法适用于制备金属薄膜，并能够控制薄膜的形貌和厚度。

这些方法可以根据具体需求和材料特性选择合适的制备方法。

同时，不同的方法
也有各自的优缺点，需要根据实际情况进行选择。

纳米复合薄膜的制备与应用研究随着纳米技术的迅猛发展，纳米复合材料作为一种具有巨大潜力的新型材料，在各个领域展现出了广阔的应用前景。

纳米复合薄膜作为纳米复合材料的重要研究方向之一，具有许多优越性能，如高强度、高导电性、高稳定性等，因此在能源存储、传感器、光电器件等领域得到了广泛的研究和应用。

纳米复合薄膜的制备是纳米技术的核心之一。

目前，有许多方法可以制备纳米复合薄膜，如溶液法、气相沉积法、物理气相沉积法等。

其中，溶液法制备纳米复合薄膜是一种简单、低成本的方法。

该方法通过将纳米粒子与溶剂进行混合，并加入适量的添加剂，如表面活性剂、稳定剂等，形成纳米复合分散液。

然后，通过将该分散液涂覆到基底上，并进行适当的热处理，形成所需的纳米复合薄膜。

纳米复合薄膜在能源存储领域有着广泛的应用。

例如，在锂离子电池领域，纳米复合薄膜可以作为电池的隔膜，有效地防止正负极材料的直接接触，提高电池的循环性能和安全性。

此外，纳米复合薄膜还可以作为超级电容器的电极材料，具有较高的电容量和充放电速度，为能量储存提供更好的方案。

除了能源存储领域，纳米复合薄膜还在传感器领域展现出了巨大的潜力。

纳米复合薄膜可以作为传感器的敏感层，用于检测环境中的某种特定物质。

例如，纳米复合薄膜可以用于制备气体传感器，通过纳米复合材料对目标气体的选择性吸附和反应，实现对目标气体的高灵敏度检测。

此外，纳米复合薄膜还可以用于制备生物传感器，用于检测生物样品中的微量分子，具有极高的检测灵敏度和选择性。

光电器件也是纳米复合薄膜的重要应用领域之一。

纳米复合薄膜可以用于制备太阳能电池、光电传感器等器件，具有光吸收能力强、电荷传输效率高等特点。

例如，纳米复合薄膜可以用于制备柔性太阳能电池，通过将纳米粒子和聚合物复合材料混合制备光吸收层，可以实现柔性、轻薄的太阳能电池，并具有较高的光电转化效率。

纳米复合薄膜的制备与应用研究是一个新兴而有挑战性的领域。

虽然已经取得了一些进展，但仍面临许多挑战。

纳米薄膜材料的制备方法摘要纳米薄膜材料是一种新型材料,由于其特殊的结构特点,使其作为功能材料和结构材料都具有良好的发展前景。

本文综述了近几年来国内外对纳米薄膜材料研究的最新进展,包括对该类材料的制备方法、微结构、电、磁、光特性以及力学性能的最新研究成果。

关键词纳米薄膜;薄膜制备; 微结构;性能21 世纪,由于信息、生物技术、能源、环境、国防等工业的快速发展, 对材料性能提出更新更高的要求,元器件的小型化、智能化、高集成、高密度存储和超快传输等要求材料的尺寸越来越小,航空航天、新型军事装备及先进制造技术使材料的性能趋于极端化。

因此, 新材料的研究和创新必然是未来的科学研究的重要课题和发展基础,其中由于纳米材料的特殊的物理和化学性能, 以及由此产生的特殊的应用价值, 必将使其成为科学研究的热点[1]。

事实上, 纳米材料并非新奇之物, 早在1000 多年以前, 我国古代利用蜡烛燃烧的烟雾制成碳黑作为墨的原料, 可能就是最早的纳米颗粒材料;我国古代铜镜表面的防锈层, 经验证为一层纳米氧化锡颗粒构成的薄膜,这大概是最早的纳米薄膜材料。

人类有意识的开展纳米材料的研究开始于大约50 年代,西德的Kanzig 观察到了BaTiO3 中的极性微区,尺寸在10~ 100纳米之间。

苏联的G. A. Smolensky假设复合钙钛矿铁电体中的介电弥散是由于存Kanzig微区导致成分布不均匀引起的。

60 年代日本的Ryogo Kubo在金属超微粒子理论中发现由于金属粒子的电子能级不连续,在低温下, 即当费米能级附近的平均能级间隔> kT 时, 金属粒子显示出与块状物质不同的热性质[ 4]。

西德的H. Gleiter 对纳米固体的制备、结构和性能进行了细致地研究[ 5]。

随着技术水平的不断提高和分析测试技术手段的不断进步, 人类逐渐研制出了纳米碳管, 纳米颗粒,纳米晶体, 纳米薄膜等新材料, 这些纳米材料有一般的晶体和非晶体材料不具备的优良特性, 它的出现使凝聚态物理理论面临新的挑战。

实验名称：溶胶-凝胶法制备TiO2薄膜材料纳米TiO2具有许多特殊功能,如良好的抗紫外线性能、耐化学腐蚀性能和耐热性、白度好、可见光透射性好以及化学活性高等。

TiO2纳米材料还具有净化空气、杀菌、除臭、超亲水性等功能,已广泛应用于抗菌陶瓷,空气净化器、不用擦拭的汽车后视镜等领域,20世纪80年代末纳米发展起来成为主要的纳米材料之一。

研究表明,紫外线过量照射人体,会使人的记忆力减退、反应迟钝、视力下降、易失眠等影响。

在玻璃上负载TiO2膜可以有效地吸收紫线。

本次实验利用溶胶凝胶法制备TiO2纳米薄膜材料，在一定程度上是对TiO2在实际生活中应用的尝试。

一．实验目的1.了解溶胶-凝胶法制备纳米薄膜材料的应用。

2.掌握溶胶-凝胶法制备纳米薄膜材料的原理以及实际应用。

3.掌握XRD颜射原理以及实际操作技能。

4.掌握根据X-射线衍射图分析晶体的基本方法。

5.二．实验原理溶胶．凝胶法（Ｓ０１．Ｇｅｌ法，简称S.G法）就是以无机物或金属醇盐作前驱体，在液相将这些原料均匀混合，并进行水解、缩合化学反应，在溶液中形成稳定的透明溶胶体系，溶胶经陈化，胶粒间缓慢聚合，形成三维空间网络结构的凝胶，凝胶网络间充满了失去流动性的溶剂，形成凝胶。

凝胶经过干燥、烧结固化制备出分子乃至纳米亚结构的材料。

溶胶．凝胶法就是将含高化学活性组分的化合物经过溶液、溶胶、凝胶而固化，再经热处理而成的氧化物或其它化合物固体。

其基本反应如下：(l）水解反应：M(OR)n + H2O → M (OH) x (OR) n－x + xROH(2) 聚合反应：－M－OH + HO－M－→ －M－O－M－+H2O－M－OR + HO－M－→ －M－O－M－+ROH三．实验器材：实验仪器：移液管（10ml）1只量筒（50ml）1只吸量管（5ml）2只小烧杯（100ml ) 2只载玻片若干滴管2只恒温磁力搅拌器1台恒温干燥箱1台原子吸光光度计1台X-射线衍射仪1台马弗炉1台实验原料：三乙醇胺（AR)乙醇（AR）钛酸丁酯（AR）四．实验过程1.取载玻片若干片（一般4-5）片，先用丙酮清洗，再用去离子水清洗，放在烘箱中烘干编号备用。

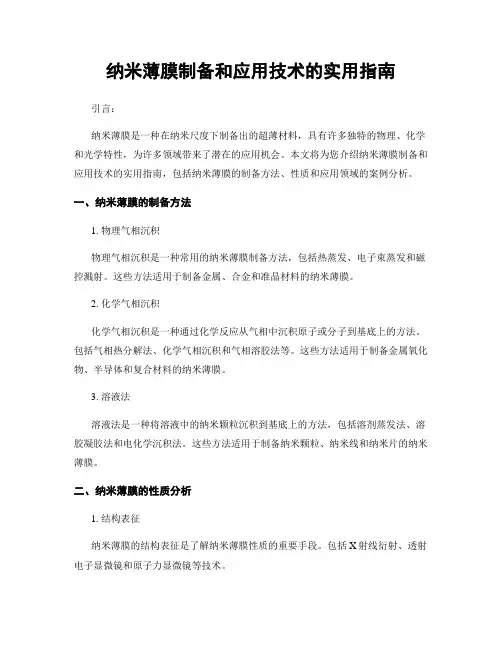

纳米薄膜制备和应用技术的实用指南引言：纳米薄膜是一种在纳米尺度下制备出的超薄材料，具有许多独特的物理、化学和光学特性，为许多领域带来了潜在的应用机会。

本文将为您介绍纳米薄膜制备和应用技术的实用指南，包括纳米薄膜的制备方法、性质和应用领域的案例分析。

一、纳米薄膜的制备方法1. 物理气相沉积物理气相沉积是一种常用的纳米薄膜制备方法，包括热蒸发、电子束蒸发和磁控溅射。

这些方法适用于制备金属、合金和准晶材料的纳米薄膜。

2. 化学气相沉积化学气相沉积是一种通过化学反应从气相中沉积原子或分子到基底上的方法。

包括气相热分解法、化学气相沉积和气相溶胶法等。

这些方法适用于制备金属氧化物、半导体和复合材料的纳米薄膜。

3. 溶液法溶液法是一种将溶液中的纳米颗粒沉积到基底上的方法，包括溶剂蒸发法、溶胶凝胶法和电化学沉积法。

这些方法适用于制备纳米颗粒、纳米线和纳米片的纳米薄膜。

二、纳米薄膜的性质分析1. 结构表征纳米薄膜的结构表征是了解纳米薄膜性质的重要手段。

包括X射线衍射、透射电子显微镜和原子力显微镜等技术。

2. 功能性能测试纳米薄膜的功能性能测试包括电学性质、光学性质和磁学性质的测试。

例如，电阻测量、吸收光谱和霍尔效应测量等。

三、纳米薄膜的应用领域1. 纳米电子学纳米薄膜在电子行业中的应用已经得到广泛的关注和研究。

例如，超薄导电膜的应用于平板显示器和智能手机屏幕等。

2. 生物医学纳米薄膜在生物医学领域中具有巨大的潜力。

例如，纳米薄膜可以用于药物输送系统、组织工程和生物传感器等。

3. 光学和光电子学纳米薄膜在光学和光电子学领域中有广泛的应用。

例如，纳米薄膜可以用于太阳能电池、光学滤光片和传感器等。

4. 环境和能源纳米薄膜在环境和能源领域中的应用也受到了重视。

例如，纳米薄膜可以用于污水处理、薄膜太阳能电池和燃料电池等。

结论：纳米薄膜制备和应用技术的发展为许多领域带来了新的机会和挑战。

通过选择合适的制备方法和对纳米薄膜进行性质分析，我们可以更好地理解和应用纳米薄膜的特性。

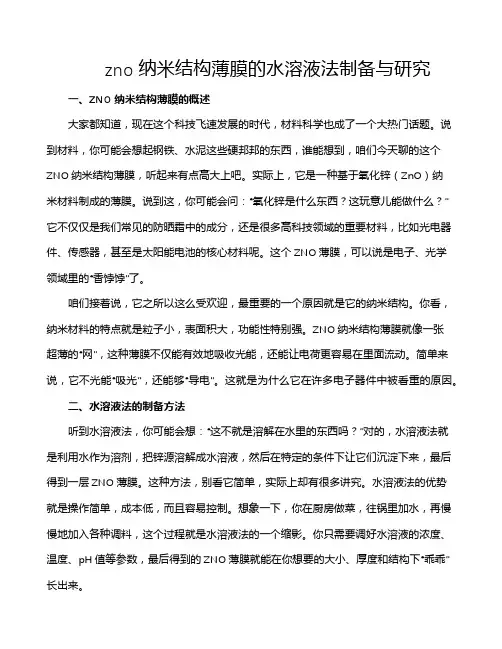

zno纳米结构薄膜的水溶液法制备与研究一、ZNO纳米结构薄膜的概述大家都知道，现在这个科技飞速发展的时代，材料科学也成了一个大热门话题。

说到材料，你可能会想起钢铁、水泥这些硬邦邦的东西，谁能想到，咱们今天聊的这个ZNO纳米结构薄膜，听起来有点高大上吧。

实际上，它是一种基于氧化锌（ZnO）纳米材料制成的薄膜。

说到这，你可能会问：“氧化锌是什么东西？这玩意儿能做什么？”它不仅仅是我们常见的防晒霜中的成分，还是很多高科技领域的重要材料，比如光电器件、传感器，甚至是太阳能电池的核心材料呢。

这个ZNO薄膜，可以说是电子、光学领域里的“香饽饽”了。

咱们接着说，它之所以这么受欢迎，最重要的一个原因就是它的纳米结构。

你看，纳米材料的特点就是粒子小，表面积大，功能性特别强。

ZNO纳米结构薄膜就像一张超薄的“网”，这种薄膜不仅能有效地吸收光能，还能让电荷更容易在里面流动。

简单来说，它不光能“吸光”，还能够“导电”。

这就是为什么它在许多电子器件中被看重的原因。

二、水溶液法的制备方法听到水溶液法，你可能会想：“这不就是溶解在水里的东西吗？”对的，水溶液法就是利用水作为溶剂，把锌源溶解成水溶液，然后在特定的条件下让它们沉淀下来，最后得到一层ZNO薄膜。

这种方法，别看它简单，实际上却有很多讲究。

水溶液法的优势就是操作简单，成本低，而且容易控制。

想象一下，你在厨房做菜，往锅里加水，再慢慢地加入各种调料，这个过程就是水溶液法的一个缩影。

你只需要调好水溶液的浓度、温度、pH值等参数，最后得到的ZNO薄膜就能在你想要的大小、厚度和结构下“乖乖”长出来。

别看它这么简单，水溶液法的控制性可是非常强的。

你可以通过调节溶液的成分，控制ZNO薄膜的形态，比如它的晶粒大小、形状、排列方式等等。

要是你想让它做成一个一模一样的纳米颗粒排列，就得好好掌握其中的“诀窍”。

这种方法的另一个好处是它的环境友好，毕竟咱们都是在水里“泡”出来的，不像一些其他的制备方法需要用到那些复杂的化学品，既安全又环保。

纳米薄膜的制备与表征技术研究随着科技的不断发展，纳米材料作为材料科学中的新兴领域，引起了广泛的关注和研究。

纳米薄膜作为纳米材料的一种重要形态，在电子器件、光学器件、传感器等领域具有广泛的应用前景。

因此，纳米薄膜的制备与表征技术的研究也成为了当前材料科学领域的热点问题。

一、纳米薄膜的制备技术纳米薄膜的制备技术涉及到材料的沉积、结晶和组装等过程。

目前常用的纳米薄膜制备技术主要包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶液法和电化学沉积等。

其中，PVD技术是一种通过蒸发、溅射或激光熔化等方法将材料沉积在基底上的制备方法；CVD技术则是利用气相反应将气体分子沉积在基底上，能够实现更高的材料均匀性和纳米尺寸的控制；溶液法主要是通过溶液中的化学反应使材料沉积在基底上，适用于大面积和复杂形状的基底制备；电化学沉积则是利用电流控制氧化还原反应，将材料直接沉积在基底上。

二、纳米薄膜的表征技术纳米薄膜的表征技术对于研究其结构、成分、形貌和特性具有关键的作用。

常见的纳米薄膜表征技术包括原子力显微镜（AFM）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X射线衍射（XRD）和拉曼光谱等。

AFM是一种基于原子力的高分辨率表面形貌和力学性质表征技术，适用于纳米尺度下的表面形貌分析。

SEM则是利用电子束扫描样品表面，测量电子束与样品相互作用所产生的信号，从而得到样品表面的图像。

TEM则是通过电子束通过样品并通过透射的方式形成高分辨率图像，能够观察到纳米尺度下的晶格结构和微观形貌。

XRD是利用X射线与材料中的晶格相互作用产生衍射信号的方法，通过分析衍射图谱可以得到材料的晶体结构和晶体尺寸等信息。

拉曼光谱则是基于材料对光的散射现象，通过测量散射光的频率和强度来确定材料的化学成分和结构。

三、纳米薄膜的应用前景由于纳米薄膜具有较大的比表面积和尺寸效应等特点，使其在电子器件、光学器件、传感器等领域具有广泛的应用前景。

纳米金薄膜的制备及性能研究纳米金薄膜是近年来备受关注的一类纳米材料，其具有很多优异的性能，被广泛用于各个领域，例如光电子器件、生物传感器、表面增强拉曼光谱等。

本文将主要介绍纳米金薄膜的制备方法及其性能研究。

一、制备方法目前，纳米金薄膜的制备方法主要分为物理法和化学法两类。

1.物理法物理法制备纳米金薄膜主要包括热蒸发法、磁控溅射法、离子束溅射法、电子束物理气相沉积法等。

其中热蒸发法是一种较为简单的方法，适用于制备较厚的纳米金薄膜。

其原理是利用高温下将金属加热，使其转变为蒸气态，然后使蒸汽沉积在表面形成薄膜。

但其制备的薄膜质量较差，易受到杂质污染。

磁控溅射法是目前应用较广的制备方法之一，具有高纯度、重复性好等优点。

其原理是将纯金属置于真空室中，加入高能电子或离子激发金属原子，使之飞出并沉积在表面形成薄膜。

但其制备的纳米金薄膜往往会受到溅射原理的影响，表面粗糙度较高。

离子束溅射法和电子束物理气相沉积法类似，都是利用高能离子或电子轰击金属靶，使之释放原子或切断分子，通过原子弹球法实现对样品表面的沉积。

这两种方法制备的薄膜具有良好的致密性和均一性，但设备设施较为昂贵，且制备速度较慢。

2.化学法化学法制备纳米金薄膜主要包括还原法、光化学沉积法、溶液浸渍法等。

还原法是一种较为简单的方法，它将金离子还原为非晶态金，再通过热处理制备纳米金薄膜。

其优点是易于操作，制备速度快，但制备的薄膜主要为非晶态，而且粒径分布较宽。

光化学沉积法是一种由光和化学反应相结合的方法，利用光照或电解质的添加实现对氧化还原反应的调控。

其优点是可以制备极薄的纳米金薄膜，具有厚度均匀、晶格完整、应力小等特点。

溶液浸渍法是一种依靠物质之间的相互作用力将纳米金颗粒沉积在基底表面的方法。

其优点是可扩展性强，能够制备大面积的薄膜，但制备的薄膜在结晶程度、粒径分布等方面存在一定的问题。

二、性能研究1.光学性能纳米金薄膜的光学性能主要表现在其表面等离子共振吸收现象，并可应用于表面增强拉曼光谱、太阳能电池等领域。

纳米薄膜制备技术的方法和步骤详解纳米薄膜制备技术是一种重要的材料制备方法，可用于制备具有纳米尺寸的薄膜材料。

纳米薄膜具有独特的物理和化学性质，被广泛应用于光电子学、能源存储、传感器等领域。

本文将详细介绍几种常用的纳米薄膜制备方法和相关的步骤。

1. 物理气相沉积法（PVD）物理气相沉积法是制备纳米薄膜的一种常用方法。

它利用高温或真空弧放电等方式将固体材料转化为蒸汽或离子形式，通过在衬底表面沉积形成薄膜。

该方法包括蒸发、溅射和激光烧结等技术，下面将介绍其中两种常用的物理气相沉积法。

- 蒸发法：将固体材料置于高温坩埚中，通过加热使其升华成蒸汽，然后沉积在预先清洁处理的衬底上。

蒸发法适用于制备高纯度、单晶和多晶材料的纳米薄膜。

- 溅射法：利用高能离子束轰击固体材料，使其表面物质脱离并形成蒸汽，然后沉积在衬底表面。

溅射法具有较高的原子密度和较好的原子堆积度，可用于制备复杂化合物或多元合金等纳米薄膜。

2. 化学气相沉积法（CVD）化学气相沉积法是使用气体反应来制备纳米薄膜的方法。

该方法通常在高温下进行，通过在反应气体中加入反应物质，并使其在衬底表面发生化学反应形成薄膜。

化学气相沉积法具有高产率、高纯度和较好的均匀性等优点，是制备大面积纳米薄膜的理想方法。

- 热CVD：在高温下进行反应，通过热分解或气相化学反应形成纳米薄膜。

此方法常用于制备二维材料如石墨烯等。

- 辅助CVD：加入辅助激发源如等离子体、激光或电弧等，以提供能量激活气体分子，使其发生化学反应形成纳米薄膜。

辅助CVD可以改善反应速率、增加产率和提高薄膜质量。

3. 溶液法溶液法是制备纳米薄膜的常用方法之一，适用于各种材料的制备。

具体步骤包括以下几个方面：- 溶液制备：将所需材料溶解在合适的溶剂中，形成可使溶液中纳米颗粒分散的溶液。

- 衬底处理：选择合适的衬底材料，并进行清洗和表面处理，以保证薄膜的附着和均匀性。

- 溶液沉积：将衬底浸入溶液中，控制溶液温度和浸泡时间，使纳米颗粒在衬底表面自发沉积。
