变电站通信总线布线规范文档一．现场通信总线分类1.1 串行通信串行通信中的每帧数据（7位或8位）都包含一个低电平的起始位，一个高电平的停止位和一个校验位，数据的传输波特率可从300bps～115200bps。

设备间通信的前提是必须首先对通信串口设置相同的数据位，起始位，停止位，波特率和奇偶校验。

串行通信一般包括RS232、RS485、RS422三种常用方式，三类通信总线方式的技术参数比较如下表：表1 RS232、RS422与RS485三种总线方式技术性能比较1.2 以太网通信以太网是一种利用四线制传输的通信方式，每个以太网节点都有一个隔离脉冲变压器作为驱动和物理接口。

技术性能如下：表2 以太网总线技术性能二．工程现场应用与布线规范2.1 RS232 通信总线2.1.1 应用场合通信工作站与PC机之间的通信连接，如用CDT，DISA送后台；现场RS232通信接口设备与通信工作站连接，如管理机通GPS时钟；现场RS232通信接口设备与PC机之间的通信连接，如后台通GPS时钟；2.1.2 布线规范1、RS232通信线路的拓扑结构为1对1方式。

2、在工程无特殊要求下，通信电缆采用8芯超五类屏蔽双绞线。

3、通信电缆应铺设在专用电缆通道内，距离高电压（大于48V）、大电流（大于10A）电缆垂直距离大于1m，且不能与之平行。

在不可避免的强干扰环境（距离高压、大电流设备和线路过近）下，通信线路应在专用钢管内走线，且钢管可靠接地。

4、布放的线缆应平直，不得产生扭绞、打圈等现象，不能受到外力挤压和损伤。

5、布放线缆应有冗余。

通信端口接线两端应预留0.3-06m。

6、通信电缆长度不超过15米。

7、通信线路TXD、RXD必须使用同一对双绞线的2芯，这里规定使用橙白、橙这一对双绞线，GND线规定使用棕色线。

线芯剥取长度15cm左右，待通信测试完成后，确定能够正常通信后将多余的线芯减掉，然后反拉通讯线外皮，使多余的线芯必须包裹在外皮中。

网络布线规范一、如网络布线工程比较复杂，需主动与客户协商网络需求，现场查看，根据客户提出的信息点位置和数量、其他要求。

结合网络设计方案与施工现场实际情况，初步预定信息点数目与位置。

并与客户沟通。

二、每根网线的两头要用独立的标志标记出来，比如用标签在两头同时标记。

用以表示是一根线的两头，以免以后将几十根网线搞混，也方便日后维护。

?
三、当网线与强电交叉或平行分布时，网线要与强电保持15公分左右的距离，同时要尽量远离可能的干扰设备。

四、机房的网线要按交换机的位置留3-4米左右的余量。

五、每间房间或管理点的网线从墙角出来之后，直接放线即可；放线的原则是根据电脑的具体位置，将网线按直角的走法留到电脑的摆放位置，然后留出2米左右的余量。

六、布线过程中不允许将网线折死弯，网线不能有硬伤，布线完毕后，一定要做好水晶头，网线插入电脑主机或交换设备，并测试网络是否畅通。

八、每根网线的长度不得超过一百米。

《变电站信号系统布线方案》一、项目背景随着电力行业的不断发展，变电站在电力系统中的重要性日益凸显。

变电站信号系统作为变电站运行监控的关键组成部分，其布线的合理性和可靠性直接关系到变电站的安全稳定运行。

本项目旨在为[具体变电站名称]设计并实施一套高效、可靠的信号系统布线方案，以满足变电站对信号传输的高要求。

该变电站为[变电站类型]变电站，承担着[供电区域范围]的电力供应任务。

目前，变电站的信号系统存在布线混乱、老化、信号干扰等问题，严重影响了变电站的运行效率和安全性。

因此，对变电站信号系统进行重新布线，优化信号传输路径，提高信号质量和可靠性，成为本次项目的迫切需求。

二、施工步骤1. 施工准备（1）技术准备- 熟悉变电站信号系统的设计图纸和技术规范，了解信号系统的组成、功能和布线要求。

- 制定施工方案和施工进度计划，明确施工流程和质量标准。

- 对施工人员进行技术交底，确保施工人员掌握施工技术和安全注意事项。

（2）材料准备- 根据施工方案和材料清单，采购所需的电缆、线管、线槽、接线盒等材料。

- 对采购的材料进行检验，确保材料的质量符合要求。

（3）现场准备- 清理施工现场，拆除旧的信号系统布线。

- 对施工现场进行测量和标记，确定电缆敷设路径和设备安装位置。

2. 电缆敷设（1）电缆桥架安装- 根据设计图纸，在变电站内安装电缆桥架，确保桥架的安装牢固、平整。

- 桥架的连接应采用螺栓连接，连接处应进行防腐处理。

（2）电缆敷设- 将电缆从电缆盘上放出，沿电缆桥架敷设至设备安装位置。

- 电缆敷设时应避免电缆交叉、缠绕，确保电缆排列整齐。

- 电缆的弯曲半径应符合设计要求，不得小于电缆外径的15 倍。

（3）电缆固定- 在电缆桥架上每隔一定距离设置电缆固定点，采用电缆夹具将电缆固定在桥架上。

- 电缆进出设备时，应采用电缆保护管进行保护，并将电缆固定在保护管上。

3. 设备安装（1）信号采集设备安装- 根据设计图纸，在变电站内安装信号采集设备，如互感器、传感器等。

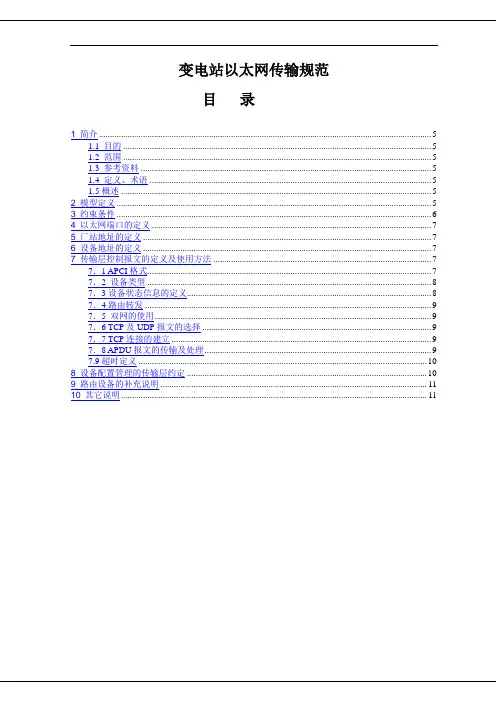

变电站以太网传输规范目录1 简介 (5)1.1 目的 (5)1.2 范围 (5)1.3 参考资料 (5)1.4 定义、术语 (5)1.5 概述 (5)2 模型定义 (5)3 约束条件 (6)4 以太网端口的定义 (7)5 厂站地址的定义 (7)6 设备地址的定义 (7)7 传输层控制报文的定义及使用方法 (7)7．1 APCI格式 (7)7．2 设备类型 (8)7．3设备状态信息的定义 (8)7．4路由转发 (9)7．5 双网的使用 (9)7．6 TCP及UDP报文的选择 (9)7．7 TCP连接的建立 (9)7．8 APDU报文的传输及处理 (9)7.9超时定义 (10)8 设备配置管理的传输层约定 (10)9 路由设备的补充说明 (11)10 其它说明 (11)1 简介1.1 目的本规范定义了变电站内统一的基于以太网的传输规范，使得站内的设备能够在一致的传输规范上通讯以及相互联系。

1.2 范围本规范适用于变电站自动化系统内需要通过以太网相互通讯的继电保护设备，也可以在其他一些相似的系统中使用。

1.3 参考资料1.4 定义、术语设备：本规范中的设备指的是逻辑上独立的应用，而不是物理设备，监控软件等同称为设备，包括虚设备。

一个物理设备可以包含多个设备。

传输协议层：负责应用报文的正确传送以及网络连接的维护。

路由设备：连通不同设备之间通讯的设备，包括规约转换设备、网关、远动设备等。

APCI：应用规约控制信息ASDU：应用服务数据单元APDU：应用规约数据单元双网：指同一个物理设备上的两个网络，这两个网络以对等方式或主备方式收发数据。

1.5概述本规范定义了站内自动化系统内部基于以太网通讯传输的规定，包括了模型定义、约束条件、以太网端口的定义、传输层控制报文的定义及使用方法、传输层通讯的管理、路由设备的补充说明、其它说明。

2 模型定义站内通讯模型分为三个层次：设备的通讯模型分为应用服务层、传输协议层、网络收发层。
