变电站内通信光缆子管及接头套管连接规范及施工要求

光缆铺设套管的标准涉及多个方面，包括套管的材料、尺寸、安装深度、抗压强度、抗腐蚀性等。

以下是一些通用的标准和要求：
1. 材料：套管通常由高强度、耐腐蚀的材料制成，如聚氯乙烯（PVC）、聚乙烯（PE）、钢丝增强的塑料等。

2. 尺寸：套管的内径应比光缆的外径大，以确保光缆可以顺利地放入套管中，并留有足够的空间以便光缆的维修和更换。

3. 安装深度：套管的安装深度应足够，以保护光缆不受外界的物理损害，如压力、磨损和撞击。

4. 抗压强度：套管应具有一定的抗压强度，以承受地面的压力和可能的意外压力。

5. 抗腐蚀性：特别是在地下铺设时，套管需要具有良好的抗腐蚀性，以防止水分、化学物质等对光缆的侵蚀。

6. 耐热性：套管的材料应具有良好的耐热性，以承受外界环境温度变化对光缆的影响。

7. 耐久性：套管的寿命应与光缆的使用寿命相匹配，一般要求在25年以上。

8. 密封性：套管的封口应具有良好的密封性，防止水分、灰尘等进入套管内部。

9. 标准符合性：光缆铺设套管应符合国家和行业的相关标准，如GB/T 50374-2018《通信管道工程施工及验收标准》等。

在具体施工过程中，需要根据光缆的类型、铺设的环境和地理条件等因素，来选择合适的套管材料和规格，并按照标准要求进行安装。

电力通信光缆工程施工规范一、引言电力通信光缆是近年来快速进展的一项新兴产业，是电力和通信行业的紧要构成部分。

它在电力系统、通信系统以及数据传输领域都具有广泛的应用，因此光缆的质量和安全性对于电力和通信系统的正常运行至关紧要。

电力通信光缆工程施工规范的订立是为了保证工程的质量和安全性，规范施工行为，提高光缆的使用效果和使用寿命。

本文将从电力通信光缆工程施工的基本原则、施工前准备、施工现场管理、光缆铺设、接头制作、测试、保护和维护等角度进行认真阐述。

二、电力通信光缆工程施工基本原则1. 安全第一，确保施工人员的安全；2. 保证施工质量，从源头掌控，杜绝瑕疵产品进入工程；3. 精细化管理，保证工程进度和质量；4. 依照要求施工，杜绝乱搭乱接现象的发生，保证施工标准化。

三、施工前准备1. 施工前应彻底讨论设计图纸和施工工序，明确工程的技术要求、施工标准和掌控点；2. 确认施工现场的环境和地质条件，对施工现场的先决条件进行评估；3. 确认施工所需人员和工具设备，并保证其到位、牢靠性和是否齐全；4. 确认所配备材料种类和规格是否符合工程实际需要，特别是关于电缆、接头等部分；5. 通知设备供应商和相关部门提前做好搭配工作，确保施工顺当进行。

四、施工现场管理1. 施工现场必需划分出不同的区域，明确各自的职责和任务；2. 施工现场必需建立严格的安全管理体系，确保施工质量和安全性；3. 施工现场必需供给必要的防护措施，在施工期间确保对现场环境的干扰降到最低；4. 施工现场必需依照相关政府规定和标准建立电力通信光缆管理档案。

五、光缆铺设1. 光缆布置应依照设计要求进行，铺设线路应平直，避开过度拉扯光缆造成损坏；2. 光缆悬挂高度应符合设计要求；3. 保护光缆免受损坏，避开受到机械力和化学污染；4. 在铺设过程中，应注意光缆与其他设备的合理布置和间隔距离。

六、接头制作1. 选择合适的现场条件，确保光缆充分被保护，并严格执行接头制作标准；2. 确认使用的光缆、接头套管、接头盒等材料，不同的材料需要搭配使用；3. 接头制作运用专业设备，使用清洁的工具、组件和流体，充分确保接头质量。

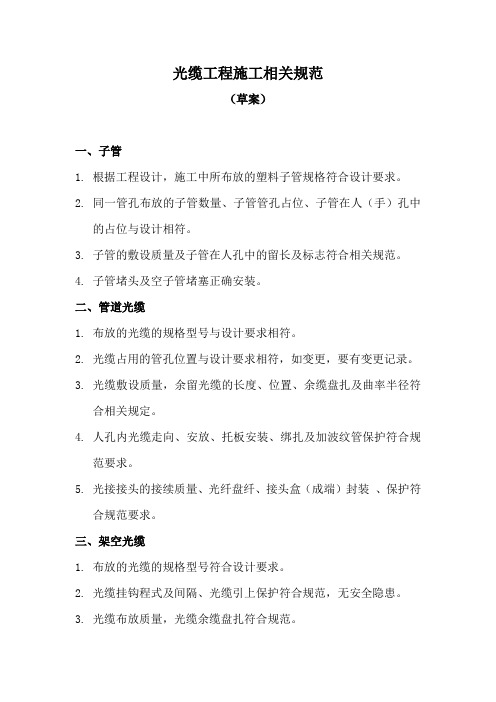

光缆工程施工相关规范（草案）一、子管1.根据工程设计，施工中所布放的塑料子管规格符合设计要求。

2.同一管孔布放的子管数量、子管管孔占位、子管在人（手）孔中的占位与设计相符。

3.子管的敷设质量及子管在人孔中的留长及标志符合相关规范。

4.子管堵头及空子管堵塞正确安装。

二、管道光缆1.布放的光缆的规格型号与设计要求相符。

2.光缆占用的管孔位置与设计要求相符，如变更，要有变更记录。

3.光缆敷设质量，余留光缆的长度、位置、余缆盘扎及曲率半径符合相关规定。

4.人孔内光缆走向、安放、托板安装、绑扎及加波纹管保护符合规范要求。

5.光接接头的接续质量、光纤盘纤、接头盒（成端）封装、保护符合规范要求。

三、架空光缆1.布放的光缆的规格型号符合设计要求。

2.光缆挂钩程式及间隔、光缆引上保护符合规范，无安全隐患。

3.光缆布放质量，光缆余缆盘扎符合规范。

4.光缆接续质量、接头盒（成端）封装、固定符合规范。

5.光缆与其它设施的隔距符合规定。

四、埋式光缆1.光缆沟路由与设计相符。

2.光缆的规格程式，光缆布放质量、引上管及引上保护措施，光缆与其它地下设施的隔距符合规范。

3.光缆接头坑位置、深度，光缆接续和接头盒封装质量、余缆盘放及接头标石的安装符合规范。

五、局内光缆1.光缆的规格型号、路由走向及布放安装质量符合设计要求。

2.光缆成端占用ODF端子的位置、成端安装质量、光缆标志符合规范。

3.光缆加强芯固定并与地线连接符合规范。

六、光交接箱1.光交接箱内引上处需封堵，交接箱号标示清楚，新立光交有接地保护。

2.进入光交的光缆因安装牢固、美观、光缆标牌清晰。

3.光交内跳纤长度适中，跳纤在光交内的走向应合理、规范，避免急弯、小圈的产生。

4.外挂的光缆成端因将成端尾纤的纤号标识清楚，将再用与空闲的纤序合理区分。

七、用户终端1.用户光缆终端盒因安放在指定位置，避免随意移动。

2.终端尾纤因加装套管保护。

3.终端盒上光缆信息标示清楚。

（光缆全长、光缆色谱、施工日期、施工单位等等）八、其它注意事项1.管道内光缆需靠边，且有波纹管保护，挂牌清晰可见。

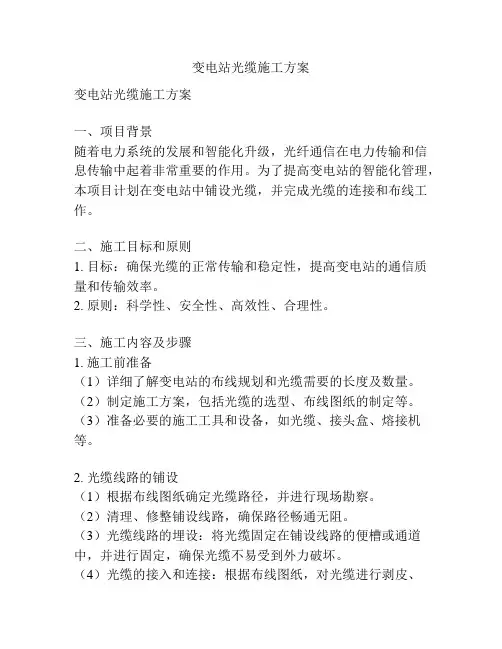

变电站光缆施工方案变电站光缆施工方案一、项目背景随着电力系统的发展和智能化升级，光纤通信在电力传输和信息传输中起着非常重要的作用。

为了提高变电站的智能化管理，本项目计划在变电站中铺设光缆，并完成光缆的连接和布线工作。

二、施工目标和原则1. 目标：确保光缆的正常传输和稳定性，提高变电站的通信质量和传输效率。

2. 原则：科学性、安全性、高效性、合理性。

三、施工内容及步骤1. 施工前准备（1）详细了解变电站的布线规划和光缆需要的长度及数量。

（2）制定施工方案，包括光缆的选型、布线图纸的制定等。

（3）准备必要的施工工具和设备，如光缆、接头盒、熔接机等。

2. 光缆线路的铺设（1）根据布线图纸确定光缆路径，并进行现场勘察。

（2）清理、修整铺设线路，确保路径畅通无阻。

（3）光缆线路的埋设：将光缆固定在铺设线路的便槽或通道中，并进行固定，确保光缆不易受到外力破坏。

（4）光缆的接入和连接：根据布线图纸，对光缆进行剥皮、清洁、插接和熔接工作，确保光缆之间的连接质量。

（5）光缆的测试：利用光源和光功率计对光缆进行测试，检测光缆的衰减和损坏情况。

3. 光缆线路的标识和保护（1）在光缆线路的起点和终点安装标识牌，清晰标记光缆的用途、编号和方向。

（2）为光缆线路设置固定支架，保护光缆线路免受外力破坏。

4. 施工记录和验收（1）施工过程中及时记录光缆的布线情况、连接质量等重要信息。

（2）完成光缆铺设后，进行验收，测试光缆的传输质量和连接性能，确保满足规定的技术要求。

四、安全保障措施1. 施工人员必须具备相关的电力以及光缆施工经验和技能，并穿戴好必要的个人防护装备。

2. 施工现场必须排除火源和易燃物，做好防火防爆工作。

3. 严格遵守施工规范和操作规程，确保施工过程的安全可靠。

4. 防止光缆被损坏，提前考虑施工过程中可能遇到的问题，并采取必要的防护措施。

五、施工计划和资源安排1. 制定详细的施工计划，明确施工日期、工作内容和进度安排。

通信光缆线路施⼯规范-（2019年修订版）光缆线路⼯程施⼯规范⼀、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，⼀般要求杆路离开⽔渠10m以外，离开县道、省道20m以外，离开国道、⾼速公路50m以外，当与其它通信杆路平⾏靠近时，⼀般应保持有10m的有效间距，与其它管线、直埋线路应保持3⽶的距离，⼀些特路和铁路等可根据实际地形选⽤杆⾼，杆⾼选⽤必须符合架空光缆线路最低线条及跨越其它建筑物的最⼩垂直净距标准，架空线路与其他电⼒交叉跨越平⾏时的间隔距离的要求详见下表：于17.5条）。

当线路路由受地形或其它障碍物的原因杆档距离在120⽶以上，按长杆档考虑装置辅助吊线，应选⽤9⽶以上的电杆；当杆挡距离⼩于120⽶以下时，应考虑选⽤8⽶以上的电杆；4、⾓杆应在线路转⾓点内移10-15cm，因地形限制装设撑杆的⾓杆可不内移，吊线收紧后，⾓杆应向拉线⽅向倾斜半个杆梢左右；终端杆竖⽴后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中⼼线上，电杆中⼼线在路由中⼼线的左右偏差应不⼤5cm，电杆本⾝应上下垂直，不允许有眉⽑或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须⾯朝公路，并按照光缆线路A端到B端的⽅向递增编号，字体为⽩底⿊⾊宋体，最下⾯字体距地⾯2.5⽶。

具体要求及杆号模板如下：⼆、拉线安装1、⾓杆拉线抱箍应装在吊线上⾯间距为10cm；终端拉线与吊线共⽤⼀个抱箍，距杆梢50cm，特殊情况下不能⼩于25cm。

2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双⽅拉线抱箍应装在吊线下⾯10cm；四⽅拉线顺拉抱箍应装在吊线下⾯10cm，侧拉线抱箍应装在四⽅拉顺拉线下⾯10cm；4、拉线上把采⽤卡固法，使⽤三个U形卡⼦(即钢丝扣)各间距为100mm，再隔150mm 采⽤3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采⽤另缠法，封尾可使⽤3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、⼀般情况下制作拉线材料选⽤镀锌钢绞线，⾓杆拉线和终端拉线均采⽤⽐吊线7、当转⾓杆的⾓深⼤于15m时，应装设两条终端拉线；当转⾓杆的⾓深⼤于15m 时装设两条拉线，每条拉线分别装在对应的线条张⼒⽅向的反侧，两条拉线出⼟点应相互内移30cm-45cm之间；8、⼀般情况下，在直线段内每隔8根电杆设⼀处双⽅拉，每隔16根电杆设⼀处四⽅拉；9、地锚钢柄出⼟长度为300mm，允许偏差50mm，拉线地锚的实际出⼟点与规定出⼟点之间的偏移不⼤于50 mm，地锚的出⼟斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出⼟点与地⾯倾斜呈45度。

光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。

一、光缆线路工程实施要求（一）基本要求1、一般要求（1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。

复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。

（2）施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；靠近局站侧的单盘长度不宜小于500米，严禁使用短段光缆。

（3）光缆敷设安装的最小曲率半径应符合下表的要求：光缆允许的最小弯曲半径指标表波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15倍。

（5）光缆引上部分均采用Φ80mm钢管保护，钢管内穿放2根子管，子管规格为Φ28/32mm聚乙烯塑料管。

钢管下部延伸至人（手）孔内或地下，钢管上方管口以及子管管口应作堵塞处理。

（6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。

光缆的预留长度要严格按照下表要求实施，对特殊地段可结合工程现场实际情况确定。

光缆预留长度表XX局为A端，XX中继站为B端。

（二）架空光缆线路安装要求1、杆路建筑安装要求（1）电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径φ14-20厘米。

杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。

光缆距地面的高度达不到要求时，可采取增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采用单接杆方式，当电杆高度为12米以上时采用品接杆方式。

接杆时电杆锯出断面及刨平面需用沥青作防腐处理，接杆下节杆稍径不得小于上节杆稍径，单接杆时下节杆稍径不小于上节杆根径的四分之三。

电力通信光缆工程施工规范电力通信光缆工程施工规范一总则本规范规定了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、竣工和验收要求，是电力光缆线路工程施工质量检验、随工检验和竣工验收的依据。

适用于本系统新建、扩建和改建的电力光缆线路工程。

各种光缆线路工程所用器材的规格、质量等均应符合本规范和设计文件要求，工程中不准使用未经鉴定合格的器材。

施工单位制定的施工操作规程应贯彻本规范的要求。

本规范适用于电力光缆通信线路，包括光纤复合架空地线（OPGW）、全介质自承式光缆（ADSS）和普通光缆。

本规范未包含的内容按设计文件办理。

二引用标准下列标准所包含的条文，通过在本规范中引用而构成本规范的条文。

本规范实施时，所示版本均为有效。

所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。

GB/T12357 通信用多模光纤系列GB/T 9771-2000（所有部分）通信用单模光纤系列GB/T15972-1998（所有部分）光纤总规范（eqv IEC 60793-1-1995）GB/T 7424.1-1998 光缆第1部分总规范（eqv IEC794-1-1-1996）GB/T 7424.4-2003 光缆-第4部分：分规范光纤复合架空地线GB/T 12507.1-2000 光纤光缆连结器第1部分：总规范DL/T 832-2003 光纤复合架空地线 DL/T 788-2001 全介质自承式光缆DL/T 767-2003 全介质自承式光缆（ADSS）用预绞丝金具技术条件和试验方法DL/T 766-2003 光纤复合架空地线（OPGW）用预绞丝金具技术条件和试验方法YD 5102-2005 长途通信干线光缆传输系统线路工程设计规范YD 5137-2005本地通信线路工程设计规范YD 5138-2005本地通信线路工程验收规范YD 5148-2007 架空光(电)缆通信杆路工程设计规范YD/T 908-2000 光缆型号命名方法YDJ 44-89 电信网光纤数字传输系统工程施工及验收暂行技术规定JB/T 8137-1999 电线电缆交货盘IEC 60794-4-1-1999 光缆第4-1部分：用于高压架空电力线的光缆IEC 60794－4:2003 光缆第4部分：分规范－沿电力线架设的光缆IEEE Std 1138-1994 用于公用电力线路的光纤复合架空地线IEEE标准三定义3.1 光纤复合架空地线 (OPGW-optical fiber composite overhead ground wire)具有普通架空地线和光纤通信能力双重功能的复合线缆。

电力通讯光缆工程施工规范一、总述随着信息化时代的到来，电力通讯光缆作为现代通信设备的重要组成部分，日益受到广泛应用。

电力通讯光缆工程施工质量的好坏直接影响着通信设备的正常运行，对社会的信息化建设具有重要意义。

为了规范电力通讯光缆工程施工行为，保障工程质量，特制定此施工规范。

二、施工前准备1.施工单位应按照电力通讯光缆工程施工设计文件和相关标准规范，制定施工组织设计方案，并按照规定流程报请相关部门审批。

2.施工前应对施工人员进行技术交底，确保施工人员对施工工艺、施工图纸等有清晰的了解。

3.施工单位应妥善保管施工所需的施工机具、材料，并对施工车辆进行检查保养，确保施工的正常进行。

4.施工前应对施工现场进行勘察，确定施工范围、地形地貌、交通条件等情况，制定施工计划。

三、施工工艺1. 开挖沟槽：施工单位应根据设计要求确定光缆沟槽开挖的位置、宽度和深度。

在开挖沟槽前，应将地面野外放线，确定沟槽中心线，保证光缆走向的准确性。

开挖沟槽时，应采取适当的防护措施，确保施工人员和周边建筑物的安全。

2. 铺设管道：根据设计要求，确定光缆管道的材质、规格和连接方式。

施工过程中，应注意管道的质量和密封性，确保管道完好无损。

3. 安装吊线：在管道内安装吊线，保证光缆的走向正确、平整。

吊线应有足够的承重能力，防止光缆在安装和使用过程中发生变形。

4. 光缆接头：在光缆敷设过程中，会出现接头。

接头应按照标准规范进行连接，保证连接牢固、可靠。

5. 安装定位桩：在光缆管道敷设完成后，应安装定位桩，以确保管道位置的准确和稳固。

6. 固定光缆：在光缆管道敷设完成后，应对光缆进行固定，防止光缆在使用过程中发生松动或断裂。

四、质量验收1. 施工单位应按照工程质量验收规范，对光缆工程进行验收。

验收内容包括但不限于：光缆的敷设情况、接头的连接质量、管道的密封性等。

2. 验收人员应熟悉验收标准和规范，对光缆工程的各个环节进行检查，确保工程质量符合要求。

光缆接续标准和操作规范光缆接续是指在光缆线路中进行连接和接续的操作，是光通信系统中非常重要的一环。

在进行光缆接续时，需要严格按照相关标准和规范进行操作，以确保光缆接续的质量和稳定性。

本文将介绍光缆接续的标准和操作规范，希望能够对相关人员有所帮助。

首先，光缆接续的标准是非常重要的。

在进行光缆接续时，需要遵循国家和行业相关的标准，如《光缆工程施工及验收规范》（GB 50311-2007）等。

这些标准规定了光缆接续的技术要求、工艺流程、设备要求等内容，对于保障光缆接续质量具有重要的指导作用。

因此，在进行光缆接续时，必须严格按照相关标准进行操作，不得有任何违规行为。

其次，光缆接续的操作规范也是至关重要的。

在进行光缆接续时，需要严格按照操作规范进行操作，以确保光缆接续的质量和稳定性。

操作规范包括了光缆接续的具体步骤、操作流程、注意事项等内容，对于指导操作人员具有重要的作用。

在进行光缆接续操作时，必须严格按照操作规范进行操作，不得有任何马虎和疏忽。

在实际操作中，光缆接续需要注意以下几点。

首先，要选择合适的光缆接头盒和接头盖，确保其质量和性能符合要求。

其次，要严格按照操作规范进行操作，保证操作的准确性和规范性。

再次，要注意保持光纤的清洁和光滑，避免灰尘和污染物对光缆接续的影响。

最后，要进行充分的测试和验收，确保光缆接续的质量和稳定性。

总之，光缆接续是光通信系统中非常重要的一环，需要严格按照相关标准和操作规范进行操作。

只有这样，才能保障光缆接续的质量和稳定性，确保光通信系统的正常运行。

希望相关人员能够重视光缆接续的标准和操作规范，严格按照要求进行操作，确保光缆接续的质量和稳定性。

通信光缆施工规范具体要求近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。

3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。

4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6)近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

二、通信光缆施工规范管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。

6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7)光缆出管孔15cm以内不应作弯曲处理。

8)每个手孔内及机房光缆和odf架上均采用标志牌以示区别。

三、通信光缆施工规范墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。
