南方电网500kV变电站二次接线标准Technical specification for 500kV substation'ssecondary connection of CSG中国南方电网有限责任公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总体原则及要求 (1)5 二次回路设计原则 (2)5.1 电流二次回路 (2)5.2 电压二次回路 (3)5.3 断路器控制回路 (3)5.4 失灵回路 (4)5.5 远跳回路 (4)5.6 保护复接接口装置 (4)5.7 信号回路 (4)5.8 直流电源 (4)6 二次回路标号原则 (5)6.1 总体原则 (5)6.2 直流回路 (5)6.3 信号及其它回路 (6)6.4 交流电流回路 (6)6.5 交流电压回路 (7)7 保护厂家图纸设计原则 (7)7.1 厂家图纸制图要求 (7)7.2 厂家图纸目录要求 (7)附录A（资料性附录）二次原理接线图集 (8)A.1 500kV线路及断路器二次回路原理图集； (8)A.2 500kV主变压器二次回路原理图集； (8)A.3 500kV母线保护二次回路原理图集； (8)A.4 500kV并联电抗器二次回路原理图集； (8)A.5 220kV线路二次回路原理图集； (8)A.6 220kV母线保护二次回路图集； (8)A.7 220kV母联及分段二次回路原理图集； (8)A.8 公用设备二次回路原理图集。
(8)前言为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各设计单位的二次回路设计原则等，中国南方电网有限责任公司系统运行部组织编制了本标准。
本标准的内容包含500kV线路、断路器、母线保护、主变压器、并联电抗器，220kV线路、母线保护、母联和分段等的二次回路设计原则和原理图集等。
凡南方电网内新建500kV变电站的相关二次回路设计均应执行本标准。
线路微机保护和二次回路标准化设计规范线路微机保护和二次回路标准化设计规范概述本标准旨在通过规范220 kV及以上系统的线路保护及辅助装置的输入输出量、压板设置、装置端子、装置虚端子、通信接口类型与数量、报吿和定值、技术原则、配置原则、组屏（柜）方案、端子排设计、二次回路设计。
是提高继电保护设备的标准化水平，为继电保护的制造、设计、运行、管理和维护工作提供有利条件，提升继电保护运行、管理水平。
一、六统一定义：“六统一”的含义：1）功能配置（含技术原则）；2）对外接口3）定值清单、4）动作报告、5）二次回路、6）组屏端子六个方面统一，在智能变电站大量采用的情况下，进一步延伸到：保护装置的虚端子、压板设置、通信接口类型与数量，组屏方案等。
1、1继电保护装置功能由“基础型号功能”和“选配功能”组成，“基础型号功能”应包含规范要求的全部“必配功能”；功能配置完成后，定值清单、设备参数、装置报文等应与所选功能一一对应。
选配功能数值型定值和控制字置于定值清单最末尾。
1、2“必备功能”是指某类型的保护装置按规范要求必须配置的功能，以线路纵联距离保护为例：四方公司生产的CSC-101AB型线路微机保护必备功能有：纵联距离保护、纵联方向保护、三段式相间接地距离保护，四段式零序保护、两段式定时限零序电流保护。
还有南瑞公司生产的RCS-931B型线路微机保护必备功能有：电流差动保护、零序电流差动保护、工频变化量距离保护、三段式相间接地距离保护，四段式零序保护等。
1、3“选配功能”是指由于地区电网的统筹考虑和管理习惯的原因，需要增加的一些功能，线路保护的选配功能有：反时限零序电流保护、三相不一致保护、远跳保护、重合闸功能。
1、4“基础型号功能”是指由于线路结构不同而对线路保护的特殊功能要求；线路纵联差动保护的基础型号功能有：双光通道方式的串补电容的线路保护，双光通道方式的一般线路保护。
线路纵联距离保护的基础型号功能有：双光纤通道的纵联距离保护、光纤和载波通道同时接入的纵联距离保护、接点方式的纵联距离保护。
220kV变电站⼆次接线标准来源：螺丝⼑的故事本标准适⽤于南⽅电⽹220kV新建变电站10kV及以上电压等级电⽓⼆次回路的设计、施⼯、调试、验收⼯作。
运⾏变电站的扩建、改造⼯程，在确保施⼯安全和运⾏维护⽅便的基础上，可参照执⾏。
总体要求1、为防⽌主保护存在动作死区，两个相邻设备保护之间的保护范围应完全交叉；同时应避免当⼀套保护停⽤时，存在保护动作死区。
2、电流互感器的⼆次回路有且只能有⼀个接地点。
独⽴的、与其他互感器⼆次回路没有电的联系的电流互感器⼆次回路，宜在开关场实现⼀点接地。
由⼏组电流互感器⼆次绕组组成的和电流回路，应在第⼀级和电流处⼀点接地。
电流互感器的备⽤⼆次绕组，应在开关场短接并⼀点接地。
3、对于保护、安全⾃动装置、测量、计量等和电流回路，和电流之前的两个分⽀回路按各⾃电流互感器绕组独⽴标号，和电流之后还有串接设备的，其电流回路按边断路器的电流互感器绕组继续标号。
4、三相四线接线的电能表，其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤六线连接；三相三线接线的电能表，其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤四线连接。
每相电流互感器的⼆次回路应相互独⽴，各相的中性线在接地点处并接。
5、电压互感器的⼆次回路只允许有⼀点接地。
经零相母线（N600）连通的⼏组电压互感器⼆次回路，应在继电器及通信室将N600⼀点接地，各电压互感器的中性线不得接有可能断开的断路器或熔断器等。
独⽴的、与其他互感器没有电⽓联系的电压互感器，其⼆次回路可以在开关场实现⼀点接地。
6、从开关场地到继电器室的电压互感器每组⼆次绕组的4根引⼊线及开⼝三⾓接线的剩余电压绕组的2根引⼊线均应使⽤相互独⽴的电缆，不得共⽤。
7、在任何情况下均不得并接第⼀组、第⼆组跳闸回路，避免形成寄⽣回路。
8、正负电源端⼦之间，跳、合闸引出端⼦与正电源端⼦之间应⾄少间隔1个空端⼦。
9、正常运⾏⽅式下，直流负载宜平均分配在两段直流母线上。
10、双重化配置的保护、安全⾃动装置、⾃动化设备、⽹络交换机设备所采⽤的直流电源应取⾃不同段直流母线，且两组直流电源回路之间不允许采⽤⾃动切换。

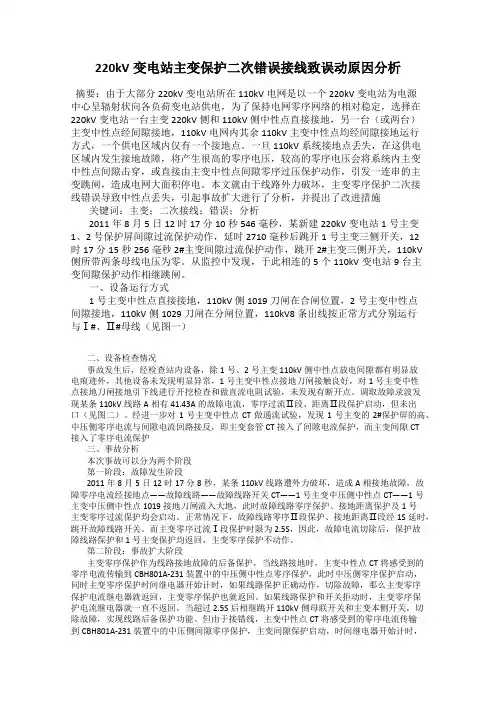

220kV变电站主变保护二次错误接线致误动原因分析摘要：由于大部分220kV变电站所在110kV电网是以一个220kV变电站为电源中心呈辐射状向各负荷变电站供电，为了保持电网零序网络的相对稳定，选择在220kV变电站一台主变220kV侧和110kV侧中性点直接接地，另一台（或两台）主变中性点经间隙接地，110kV电网内其余110kV主变中性点均经间隙接地运行方式，一个供电区域内仅有一个接地点。
一旦110kV系统接地点丢失，在这供电区域内发生接地故障，将产生很高的零序电压，较高的零序电压会将系统内主变中性点间隙击穿，或直接由主变中性点间隙零序过压保护动作，引发一连串的主变跳闸，造成电网大面积停电。
本文就由于线路外力破坏，主变零序保护二次接线错误导致中性点丢失，引起事故扩大进行了分析，并提出了改进措施关键词：主变；二次接线；错误；分析2011年8月5日12时17分10秒546毫秒，某新建220kV变电站1号主变1、2号保护屏间隙过流保护动作，延时2710毫秒后跳开1号主变三侧开关，12时17分15秒256毫秒2#主变间隙过流保护动作，跳开2#主变三侧开关，110kV侧所带两条母线电压为零。
从监控中发现，于此相连的5个110kV变电站9台主变间隙保护动作相继跳闸。
一、设备运行方式1号主变中性点直接接地，110kV侧1019刀闸在合闸位置，2号主变中性点间隙接地，110kV侧1029刀闸在分闸位置，110kV8条出线按正常方式分别运行与Ⅰ#、Ⅱ#母线（见图一）二、设备检查情况事故发生后，经检查站内设备，除1号、2号主变110kV侧中性点放电间隙都有明显放电痕迹外，其他设备未发现明显异常，1号主变中性点接地刀闸接触良好，对1号主变中性点接地刀闸接地引下线进行开挖检查和做直流电阻试验，未发现有断开点。
调取故障录波发现某条110kV线路A相有41.43A的故障电流，零序过流Ⅱ段、距离Ⅱ段保护启动，但未出口（见图二）。

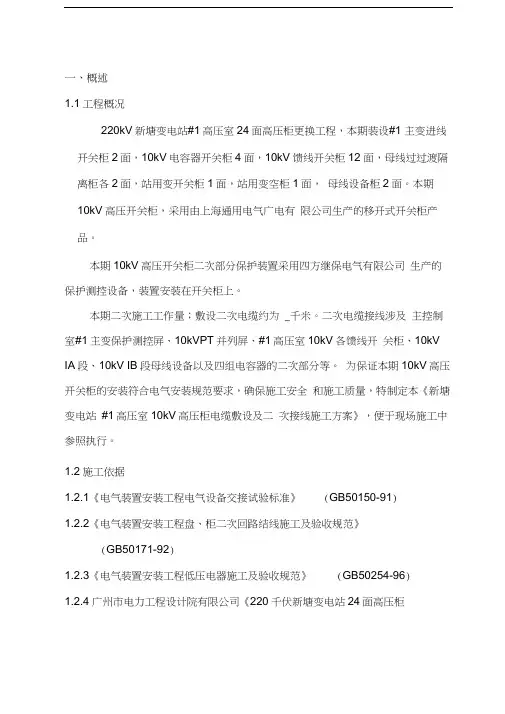

一、概述1.1工程概况220kV新塘变电站#1高压室24面高压柜更换工程，本期装设#1 主变进线开关柜2面，10kV电容器开关柜4面，10kV馈线开关柜12 面，母线过过渡隔离柜各2面，站用变开关柜1面，站用变空柜1面，母线设备柜2面。
本期10kV高压开关柜，采用由上海通用电气广电有限公司生产的移开式开关柜产品。
本期10kV高压开关柜二次部分保护装置采用四方继保电气有限公司生产的保护测控设备，装置安装在开关柜上。
本期二次施工工作量；敷设二次电缆约为 _千米。
二次电缆接线涉及主控制室#1主变保护测控屏、10kVPT并列屏、#1高压室10kV各馈线开关柜、10kV IA段、10kV IB段母线设备以及四组电容器的二次部分等。
为保证本期10kV高压开关柜的安装符合电气安装规范要求，确保施工安全和施工质量，特制定本《新塘变电站#1高压室10kV高压柜电缆敷设及二次接线施工方案》，便于现场施工中参照执行。
1.2施工依据1.2.1《电气装置安装工程电气设备交接试验标准》(GB50150-91)1.2.2《电气装置安装工程盘、柜二次回路结线施工及验收规范》(GB50171-92)1.2.3《电气装置安装工程低压电器施工及验收规范》(GB50254-96)1.2.4广州市电力工程设计院有限公司《220千伏新塘变电站24面高压柜1.3施工安全执行标准1.3.1《电力建设安全工作规程》DL 5009.3 —1997。
132《电业安全工作规程》(发电厂和变电所电气部分) DL 408 —91。
1.3.3 中国南方电网公司颁发的：《安全生产工作规定》。
1.3.4《安全生产监督规定》。
1.3.5南方电网公司《变电站安健环设施标准》(Q/CSG 1 0001 —2004 )1.3.6《广东电网公司防止人身伤亡事故十项重点措施》。
二.施工前的准备2.1 施工的组织：施工负责人：石建平施工技术负责人：刘国勇施工安全负责人：范太文施工队长：王华波施工人员：唐:勇、范毅、陈杰、蒋光荣、唐r刚等2.2 施工机具准备:2.3 施工条件准备：2.3.1 对全体工作人员进行施工前的安全教育，学习并熟悉本施工方案；2.3.2 施工现场的高压柜安装结束，电缆到货齐全；2.3.3 清理电缆通道完毕；清理施工运输通道畅通；2.3.4 组织好工作人员，准备好所有工器具、材料等。
220kV变电站二次设备的安装调试分析摘要：变电站二次设备的安装调试不仅影响变电站自身的可靠运行，也关系电网的安全稳定，而且随着技术的发展，变电站智能化水平越来越高，对二次设备的安装调试提出了更高要求，因此本文对这方面内容进行了分析。
关键词：220kV变电站；二次设备；安装；调试电力是社会经济发展的基础，变电站是电网中的关键节点。
随着计算机技术、通信技术和遥测技术的迅速发展，一次设备智能化、二次设备网络化、运行管理自动化成为变电站的鲜明特征，尤其二次设备是变电站的“神经中枢”和“安全哨兵”，对于保障电网安全具有非常重要的作用[1]。
二次设备的安装调试对变电站工程质量有直接影响，必须采用科学的方法和合理的管理策略才能保证安装调试工作的高效、经济和可靠[2]。
因此，本文对220kV变电站二次设备的安装调试进行了分析。
1 220kV变电站二次设备的安装1.1二次设备安装工艺施工环境整理→设备开箱检查→屏柜安装→光电缆敷设→二次接线→标识牌、电缆挂牌整理。
1.2施工环境整理二次设备安装前，应对安装环境进行检查和清理，例如天棚、地面、墙面、门窗已施工完毕，没有渗漏现象，基础及预埋件、预留孔符合设计要求，杂物已清理干净等。
1.3设备开箱检查对运至现场的设备、线缆、备品附件等比照装箱清单进行核对，并做好记录。
一个是型号规格、数量要对得上，没有缺漏、不符情况；二是外观没有损伤、变形、油漆剥落等现象。
三是产品技术文件（如合格证、说明书、生产制造许可证、检定证书等）齐全。
1.4屏柜安装屏柜安装前，应对基础进行找平，例如水平误差小于1mm/m（全长误差小于2mm），直线度误差小于1mm/m（全长误差小于5mm）等。
根据屏柜安装孔位在基础型钢上钻孔，再用叉车将屏柜放置在基础型钢上，套上螺栓、垫片和螺母。
然后对屏柜进行找平和对齐，例如成列屏柜顶部误差小于5mm，相邻屏柜面误差小于1mm。
调整好后紧固螺栓。
1.5光电缆敷设控制电缆、光缆不能与电力电缆放在电缆沟同一层支架上。
