GPZ公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

GPZ(KZ)系列抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

GPZ 、 GPZ(II)型系列（SX 双向,DX 单向,GD 固定）主要尺寸表公路桥梁盆式橡胶支座1114GPZdl )型盆式橡胶支座|GD 固定型盆式橡胶支座主要尺寸表规格(MN)主要尺寸(mm)重量kg 地脚螺栓底柱 直径x 长度 A(B)A 1(B 1) C(D) cw H GPZ(II)Os 8GD 250 210 250 210 75 25、3 040x250 GPZ(II)ls OGD 280 235 280 235 80 33、7 040x250 GPZ(H)1. 25GD 310 260 310 260 85 44、6 040x250 GPZ(II)ls 5GD 340 290 340 290 90 56、6 040x250 GPZ(II)2GD 390 330 390 330 95 78、9 040x250 GPZ(H)2. 5GD 435 370 435 370 100 104、4 040x250 GPZ(II)3GD 475 400 475 400 105 131s 0 040x250 GPZ(H)3. 5GD 510 430 510 430 110 157. 5 040x250 GPZ(II)4GD 545 460 545 460 115 187. 3 040x250 GPZ(II)5GD 610 520 610 520 130 265、4 040x300 GPZ(II)6GD 670 570 670 570 140 347. 5 040x300 GPZ(II)7GD 720 610 720 610 150 428、0 040x300 GPZ(II)8GD 770 650 770 650 155 508、7 040x300 GPZ(II)9GD 815 690 815 690 160 592. 1 040x300 GPZ(II)1OGD 860 730 860 730 170 697. 0 040x300 GPZ(H)12> 5GD 960 810 960 810 185 946 > 6 040x350 GPZ(II)15GD 1050 890 1050 890 200 1226、 9 040x350 GPZ(H)17> 5GD 1135 960 1135 960 210 1496、 6 040x350 GPZ(II)2OGD 1220 1040 1220 1040 230 1896、 0 040x350 GPZ(U)22、5GD 1290 1100 1290 1100 240 2217. 2 040x350 GPZ(II)25GD 1360 1150 1360 1150 250 2565、 6 040x400 GPZ(II)27> 5GD 1430 1220 1430 1220 260 2929、 8 040x400 GPZ(II)3OGD 1490 1270 1490 1270 270 3295. 3 040x400 GPZ(U)32、5GD 1550 1320 1550 1320 280 3708、 5 040x400 GPZ(II)35GD 1610 1370 1610 1370 290 4154、 1 040x400 GPZ(U)37、5GD 1670 1420 1670 1420 300 4609、 5 040x400 GPZ(II)40GD 1720 1460 1720 1460 310 5050、 2 040x400 GPZ(II)45GD 1830 1560 1830 1560 320 5856、 3 040x450 GPZ(II)5OGD19201630 1920 1630 335 6743、 8 040x450 GPZ(II)55GD20201720202017203507827、 4040x450GPZ( II )固定支座(GD )结构示息圏横侨向GPZ (n )60GD]2100 1790 2100 1790 365 8817、 0040x450 1GPZ(II)型盆式橡胶支座|DX 单向型盆式橡胶支座主要尺寸爰GPZ(II)单向活动支座(DX )结构示意图规格(MN) 纵向位移(mm)主要尺寸(mm) 地脚螺栓底柱 直径x 长度 重址kg AA 1B B 1 C(D)C 1D 1HGPZ(H)0、8DX +50±100±150 321420 520 280 380 480 315220 265 230 180 75(D40X 250 38、8 GPZ(II)1> ODX +50+100+150 340 440 540 300 400 500 340 245 290 250 200 80(D40X 250 47、8 GPZ(II)lx 25DX +50±100±150 360 460 560 320 420 520 370 275 320 280 230 85 (D40X 250 58、3 GPZ(U)1、5DX +50±100±150 380 480 580 340 440 540 410 300 350 310 260 90 (D40X 250 73、9 GPZ(H)2DX ±50+100+150 420 520 620 380 480 580 460350 400 360 310 100(D40X 250 104、9 GPZ(U)2、5DX +50±100±150 460 560 660 420 520 620 505 395 445 405355 105(D40X 250 132. 3 GPZ(H)3DX +50±100±150 485 585 685 435 535 635 565 425 485 435 370 110040x250 169. 6 GPZ(U)3、5DX ±100±150±200 620 720 820 570 670 770 600 460 520 470 400 115 (D40X 250 216^ 7 GPZ(II)4DX +100+150+200 640 740 840 590 690 790 635 485 555 505435 130(D40X 250 275、7 GPZ(H)5DX ±100+150+200 690 790 890 635 735 835 710 545 620 560 480 140 (D50X 300 358、5 GPZ(H)6DX ±100±150±200 740 840 940 680 780 880 770 600 680 620 540 150 050x300 446. 2 GPZ(H)7DX ±100+150+200 780 880 980 720 820 920 820 650 730 670 590 160 050x300 542. 5 GPZ(II)8DX ±100+150+200 810 910 1010 740 840 940 890 690 780 710 620 170 060x300 664、7 GPZ(U)9DX ±100+150+200 850 950 1050 780 880 980 935 725 825755 665 180(D60X 300 778 s 9 GPZ(II)10DX ±150+200+250 980 1080 1180 910 1010 1110 985770 875 800 715 190(D60X 300 944. 9 GPZ(II)12x 5DX ±150+200+250 1060 1160 1260 980 1080 1180 1100 860 970 890 780 205 070x350 1251. 4 GPZ(II)15DX ±150+200+250 1130 1230 1330 1050 1150 1250 1190 950 1060980 870 220070x350 1565、 9 GPZ(II)17x 5DX ±150+200+250 1190 1290 1390 1105 1205 1305 1295 1030 1145 1060 935 235 070x350 1949、 1 GPZ(II)20DX ±150+200+250 1250 1350 1450 1155 1255 1355 1375 1100 1225 1130 1000 250 (D80X 350 2332. 1 GPZ(II)22x 5DX ±150+200+250 1310 1410 1510 1220 1320 1420 1450 1180 1300 1210 1080 260 080x350 2694、 2 GPZ(II)25DX ±150+200+250 1370 1460 1560 1270 1360 1460 1540 1240 1370 1270 1120 270 (D90x4003134、 3 GPZ(II)27x 5DX ±150+200+250 1440 1510 1610 1340 1410 1510 1610 1310 1440 1340 1190 280 (D90X 400 3539、 8 GPZ(II)30DX ±150+200+250 1500 1560 1660 1400 1460 1560 1670 1370 1500 1400 1250 290 (D90X 4003975、 0 GPZ(II)32x 5DX +200+250+300 1610 1710 1810 1500 1600 1700 1750 1420 1560 1450 1270 300 0100x400 4577、 4 GPZ(U)35DX ±200+250+300 1650 1750 1850 1540 1640 1740 1810 1480 1620 1510 1330 310 0100x400 5064、 3 GPZ(II)37x 5DX ±200+250+300 1690 1790 1890 1580 1680 1780 1890 1540 1680 1570 1370 320 0100x400 5637. 2 GPZ(II)40DX +200+250+300 1730 1830 1930 1620 1720 1820 1940 1590 1730 1620 1420 330 0100x400 6134、 9 GPZ(H)45DX±200+250+300 1840 1910 2010 1710 1780 1880 2070 1680 1840 1710 1510 345 0110x450 7214、 2 GPZ(II)50DX±200+250+3001930 1990 20901800 1860 19602160 1770 1930 1800 1600 3600110x4508222、 9① c I令號桥向GPZ(II)55DX +200+250+300 2030 2060 2160 1890 1920 2020 2280 1860 2030 1890 1680 375 0120x450 9486、 8 GPZ(II)60DX ±200+250+300 2110 2130 2230 1970 1990 20902360 1940 2110 1970 1760 3900120x45010526、 4注：「横向伎移±3血。

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

GPZ(KZ)盆式橡胶支座性能1、此种支座按竖向设计承载力:可分31级，即、1、、、2、、3、、4、5、6、7、8、9、10、、15、、20、、25、、30、、35、、40、45、50、55、60MN。

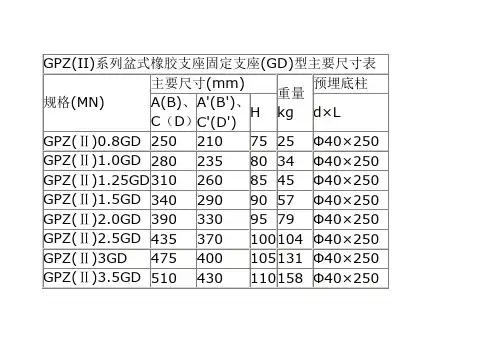

GPZ(II)系列盆式橡胶支座固定支座(GD)型主要尺寸表规格(MN)主要尺寸(mm)重量kg预埋底柱A(B)、C（D）A'(B')、C'(D')H d×LGPZ(Ⅱ)0.8GD2502107525Φ40×250 GPZ(Ⅱ)1.0GD2802358034Φ40×250 GPZ(Ⅱ)1.25GD3102608545Φ40×250 GPZ(Ⅱ)1.5GD3402909057Φ40×250 GPZ(Ⅱ)2.0GD3903309579Φ40×250 GPZ(Ⅱ)2.5GD435370100104Φ40×250 GPZ(Ⅱ)3GD475400105131Φ40×250 GPZ(Ⅱ)3.5GD510430110158Φ40×250 GPZ(Ⅱ)4GD545460115187Φ40×250 GPZ(Ⅱ)5GD610520130265Φ50×300 GPZ(Ⅱ)6GD670570145348Φ50×300 GPZ(Ⅱ)7GD720610150428Φ50×300 GPZ(Ⅱ)8GD770650155509Φ60×300 GPZ(Ⅱ)9GD815690160592Φ60×300 GPZ(Ⅱ)10GD860730170697Φ60×300 GPZ(Ⅱ)12.5GD960810185947Φ70×350 GPZ(Ⅱ)15GD10508902001227Φ70×350 GPZ(Ⅱ)17.5GD11359602101497Φ70×350 GPZ(Ⅱ)20GD122010402301896Φ80×350 GPZ(Ⅱ)22.5GD129011002402217Φ80×350 GPZ(Ⅱ)25GD136011502502566Φ90×400 GPZ(Ⅱ)27.5GD143012202602930Φ90×400 GPZ(Ⅱ)30GD149012702703295Φ90×400 GP Z(Ⅱ)32.5GD155013202803709Φ100×400 GPZ(Ⅱ)35GD161013702904154Φ100×400 GPZ(Ⅱ)37.5GD167014203004610Φ100×400 GPZ(Ⅱ)40GD172014603105050Φ100×400 GPZ(Ⅱ)45GD183015603205856Φ110×450 GPZ(Ⅱ)50GD192016303356744Φ110×450GPZ(Ⅱ)55GD 20201720 350 7872 Φ120×450 GPZ(Ⅱ)60GD 2100 1790365 8817 Φ120×450注:表中数据规格除"MN"计及注明者外,均以毫米为单位.GPZ(II)系列盆式橡胶支座单向活动支座（DX)型主要尺寸表规格(MN) 纵向位移(mm)横向主要尺寸（mm ） 重量kg预埋底柱位移A A'B B' C(D) C' D' H d×LGPZ(Ⅱ)0.8DX ±50±100±150 ±3 320 420 520 280 380480 315 220265 230 180 75 34.2 38.843.1Φ40×250GPZ(Ⅱ)1.0DX ±50±100±150 ±3 340 440 540 300 400500 340 245290 250 200 80 42.6 47.8 53.1Φ40×250GPZ(Ⅱ)1.25DX ±50±100±150 ±3 360 460 560 320 420520 370 275320 280 230 85 52.5 58.3 61.0Φ40×250GPZ(Ⅱ)1.5DX ±50±100±150 ±3 380 480 580 340 440540 410 300350 310 260 90 66.9 73.9 80.9Φ40×250GPZ(Ⅱ)2.0DX ±50±100±150 ±3 420 520 620 380 480580 460 350400 360 310 100 96.0 104.9 113.8Φ40×250GPZ(Ⅱ)2.5DX ±50±100±150 ±3 460 560 660 420 520620 505 39545 405 355 105 122.3 132.3 142.4Φ40×250GPZ(Ⅱ)3DX ±50±100±150 ±3 485 585 685 435 535635 565 425485 435 370 110 157.3 169.6 182.1Φ40×250GPZ(Ⅱ)3.5DX ±100±150±200 ±3 620 720 820 570 670770 600 460520 470 400 115 202.6 216.7 230.8Φ40×250GPZ(Ⅱ)4DX ±100±150±200 ±3 640 740 840 590 690790 635 485555 505 435 130 285.5 275.5 292.9Φ40×250GPZ(Ⅱ)5DX ±100±150±200 ±3 690 790 890 635 735835 710 545620 560 480 140 338.5 358.5 378.7Φ50×300GPZ(Ⅱ)6DX ±100±150±200 ±3 740 840 940 680 780880 770 600680 620 540 150 423.4 446.3 468.7Φ50×300GPZ(Ⅱ)7DX ±100±150±200 ±3 780 880 980 720 820920820 650730 670 590 160 516.7 542.5 568.1Φ50×300GPZ(Ⅱ)8DX ±100±150±200 ±3 810 910 740 840 890 690780 710 620170 634.0 664.7 Φ60×3001010940695.5GPZ(Ⅱ)9DX±100±150±200±3850 9501050780 880980935725825755665180744.9 778.9813.0Φ60×300GPZ(Ⅱ)10DX±100±150±200±39801080118091010101110985770875800715190907.1 944.9982.3Φ60×300GPZ(Ⅱ)12.5DX±150±200±250±31060116012609801080118011008609708907802051205.41251.11291.1Φ70×350GPZ(Ⅱ)15DX±150±200±250±3113012301330105011501250119095010609808702201513.71565.91618.2Φ70×350GPZ(Ⅱ)17.5DX±150±200±250±311901290139011051205130512951030114510609352351887.61949.12010.6Φ70×350GPZ(Ⅱ)20DX±150±200±250±3125013501450115512551355137511001225113010002502263.92332.12400.2Φ80×350GPZ(Ⅱ)22.5DX±150±200±250±3131014101510122013201420145011801300121010802602620.32694.22768.1Φ80×350GPZ(Ⅱ)25DX±150±200±250±3137014601560127013601460154012401370127011202703058.83134.33229.2Φ90×400GPZ(Ⅱ)27.5DX±150±200±250±3144015101610131014101510161013101440134011902803476.13539.83161.7Φ90×400GPZ(Ⅱ)30DX±150±200±250±3150015601660140014601560167013701500140012502903903.93975.04072.7Φ90×400GPZ(Ⅱ)32.5DX±200±250±300±3161017101810150016001700175014201560145012703004470.04577.14684.7Φ100×400GPZ(Ⅱ)35DX±200±250±300±3165017501850154016401740181014801620151013303104949.35064.35179.3Φ100×400GPZ(Ⅱ)37.5DX±200±250±300±3169017901890158016801780189015401680157013703205512.05637.25762.4Φ100×400GPZ(Ⅱ)40DX±200±250±300±3173018301930162017201820194015901730162014203306003.46134.96266.5Φ100×400GPZ(Ⅱ)45DX±200±250±300±3184019102010171017801880207016801840171015103457109.87214.27361.8Φ110×450GPZ(Ⅱ)50DX±200±250±300±31930199018001860216017701930180016003608124.98222.9Φ110×4502090 19608383.6 GPZ(Ⅱ)55DX ±200±250±300 ±3 2030 2060 2160 1890 1920 2020 2280 1860 2030 1890 1680 375 9130.39468.89665.4 Φ120×450GPZ(Ⅱ)60DX ±200±250±300 ±3 2110 2130 2230 1970 1990 2090 2360 1940 2110 1970 1760 390 10484.51026.410718.8Φ120×450注:表中数据除规格以"MN"计及注名者外,均以毫米为单位.GPZ(II)系列盆式橡胶支座双向活动支座(SX)型主要尺寸表 单位:mm规格(MN) 纵向位移(mm) 横向 主要尺寸（mm ）重量位移A A'B B' C(D) C'(D') H （mm) KgGPZ(II)0.8SX ±50 ±100 ±150 ±40 320 420 520 280 380 480 300 260 245 200 75 26.9GPZ(II)1.0SX ±50 ±100 ±150 ±40 340 440 540 300 400 500 320 280 270 225 80 33.9GPZ(II)1.25SX ±50 ±100 ±150 ±40 360 460 560 320 420 520 340 300 300 250 85 42.0GPZ(II)1.5SX ±50 ±100 ±150 ±40 380 480 580 340 440 540 360 320 330 275 90 52.5GPZ(II)2SX ±50 ±100 ±150 ±40 420 520 620 380 480 580 400 360 385 320 100 78.7GPZ(II)2.5SX ±50 ±100 ±150 ±40 460 560 660 420 520 620 440 400 425 355 105 100.GPZ(II)3SX ±50 ±100 ±150 ±40 490 590 690 440 540 640 465 415 465 385 110 124.GPZ(II)3.5SX ±100 ±150 ±200 ±40 620 720 820 570 670 770 500 450 500 415 115 159.GPZ(II)4SX ±100 ±150 ±200 ±40 640 740 840 590 690 790 540 490 540 450 130 210.GPZ(II)5SX ±100 ±150 ±200 ±40 690 790 890 630 730 830 600 540 600 500 140 271.GPZ(II)6SX ±100 ±150 ±200 ±40 740 840 940 680 780 880 655 595 655 540 150 341.GPZ(II)7SX ±100 ±150 ±200 ±40 780 880 980 720 820 920 705 640 705 580 160 423.GPZ(II)8SX ±100 ±150 ±200 ±40 810 910 1010 735 835 935 755 680 755 630 170 512.GPZ(II)9SX ±100 ±150 ±200 ±40 850 950 1050 775 875 975 800 720 800 660 180 608.GPZ(II)10SX ±150 ±200 ±250 ±40 980 1080 1180 905 1005 1105 845 765 845 700 190 736.GPZ(II)12.5SX ±150 ±200 ±250 ±40 1060 1160 1260 970 1070 1170 945 855 945 780 205 983.GPZ(II)15SX ±150 ±200 ±250 ±40 1130 1230 1330 1040 1140 1240 1030 940 1030 860 220 1215GPZ(II)17.5SX ±150 ±200 ±250 ±40 1190 1290 1390 1100 1200 1300 1110 1020 1110 920 235 1531GPZ(II)20SX ±150 ±200 ±250 ±40 1250 1350 1450 1150 1250 1350 1190 1090 1190 990 250 1861GPZ(II)22.5SX ±150 ±200 ±250 ±40 1310 1410 1510 1210 1310 1410 1260 1090 1260 1050 260 2166GPZ(II)25SX ±150 ±200 ±250 ±40 1360 1460 1560 1250 1350 1450 1340 1160 1340 1110 270 2510GPZ(II)27.5SX±150±200±250±401410 1510 16101300 1400 15001410123014011702802898 GPZ(II)30SX±150±200±250±401470 1560 16601360 1450 155014701300147012202903277 GPZ(II)32.5SX±200±250±300±401610 1710 18101490 1590 169015251360152512703003714 GPZ(II)35SX±200±250±300±501650 1750 18501530 1630 173015851460158513203104113 GPZ(II)37.5SX±200±250±300±501690 1790 18901570 1670 177016451520164513703204581 GPZ(II)40SX±200±250±300±501730 1830 19301610 1710 181016901570169014103304993 GPZ(II)45SX±200±250±300±501810 1910 20101680 1780 188018001660180015003455870 GPZ(II)50SX±200±250±300±501890 1990 20901760 1860 196018901750189015703606751 GPZ(II)55SX±200±250±300±501990 2060 21601850 1920 202019901850199016603757832 GPZ(II)60SX±200±250±300±502070 2130 22301930 1990 209020701930207017203908823注:表中数据除规格以"MN"计及注明者外,均以毫米为单位.公路盆式支座；数字（8）表示竖向承载力，单位：MN；DX、SX、GD表示：支座类别，DX表示单向活动支座具有竖向转动和单一方向滑移性能，SX表示双向活动支座具有竖向转动和纵向与横向滑移性能，GD表示固定支座具有竖向转动性能。

GPZ、GPZ(II)型系列
公路桥梁盆式橡胶支座（SX双向，DX单向，GD固定）
主要尺寸表
GPZ(II)型盆式橡胶支座|GD固定型盆式橡胶支座主要尺寸表
注：1、横向位移±3mm。

2、重量按纵向中等位移设置。

GPZ(II)型盆式橡胶支座|SX双向型盆式橡胶支座主要尺寸表
注：1、GPZ(Ⅱ)08.MN-30MN横向位移±40mm，32.5MN-60MN横向位移为±50mm。

GPZ系列盆式橡胶支座|SX双向型盆式橡胶支座主要尺寸表
注: 斜线上为小位移量数值,斜线下为大位移数值.
GPZ系列盆式橡胶支座|DX单向型盆式橡胶支座主要尺寸表
注:斜线上为小位移量数值，斜线下为大位移数值。

GPZ系列盆式橡胶支座|GD固定型盆式橡胶支座主要尺寸表。

盆式橡胶支座一、分类GPZ（II）盆式橡胶支座按其性能划分为SX：双向活动支座，具有竖向转动和纵向与横向滑移性能。

DX：单向活动支座。

具有竖向转动和单一方法（纵向或横向）滑移性能。

GD：固定支座，仅有竖向转动性能二、产品构造特点公路盆式橡胶支座GPZ（II）是由上支座板、聚四氟乙烯滑板、中间钢板、黄铜密封圈、橡胶板、底盆、地脚螺栓等组成。

三、支座性能1、竖向承载力即支座反力，可分为31级，800KN、1000KN、1250KN……60000KN。

2、水平承载力：固定支座在各信方向和单向支座的非滑移方向的水平承载力均不得小于支座竖向承载力的10%GPZ盆式橡胶支座全称叫"GPZ系列公路桥梁盆式橡胶支座",它是一种专用于公路桥梁的盆式橡胶支座产品。

GPZ支座名称的代表：公路盆式支座产品。

GPZ盆式橡胶支座是一种公路桥梁橡胶支座产品,它是将橡胶块安置于密封钢盆中的，在三向受力的情况下，而产生相应的反力，承受桥梁的垂直荷载，同时,支座可以利用橡胶的弹性，满足梁端的转动，通过焊接在上座板上的不锈钢板与聚四氟乙烯来进行自由滑移，就可以完成桥梁上部构造的水平位移。

盆式支座具有结构合理、变形小、水平位移量大、承载能力大、转动灵活、并有良好的缓冲性能的特点，是公路桥梁连续式桥梁支座的最佳选择。

1、GPZ橡胶支座性能及分类：A. 双向活动支座：具有竖向转动和纵向与横向滑移性能，代号为SX。

B. 单向活动支座：具有竖向转动的单一方向滑移性能，代号为DX。

C. 固定支座：仅量有竖向转动性能，代号为GD。

2、GPZ橡胶支座代号GPZ XXX SX(DX、GD)(F)表示耐寒型，常温型不表示：SX 表示支座类型：XXX 用数字表示竖向承载力单位kn；GPZ 支座名称：公路盆式支座3、橡胶支座适用温度范围：A. 常温型支座：适用于-25℃---60℃；B. 耐寒型支座：适用于-25℃---60℃，代号F4、GPZ的技术性能：A. 支座竖向转角不小于40。

公路桥梁盆式橡胶支座系列规格表优秀文档(可以直接使用，可编辑实用优质文档，欢迎下载）GPZ、GPZ(II)型系列公路桥梁盆式橡胶支座（SX双向，DX单向，GD固定）主要尺寸表规格（MN）主要尺寸（mm）重量㎏地脚螺栓底柱直径×长度A(B)A¹（B¹）C（D）C¹（D¹）HGPZ(Ⅱ)0.8GD2502102502107525.3Φ40×250 GPZ(Ⅱ)1.0GD2802352802358033.7Φ40×250 GPZ(Ⅱ)1.25GD3102603102608544.6Φ40×250 GPZ(Ⅱ)1.5GD3402903402909056.6Φ40×250 GPZ(Ⅱ)2GD3903303903309578.9Φ40×250 GPZ(Ⅱ)2.5GD435370435370100104.4Φ40×250 GPZ(Ⅱ)3GD475400475400105131.0Φ40×250 GPZ(Ⅱ)3.5GD510430510430110157.5Φ40×250 GPZ(Ⅱ)4GD545460545460115187.3Φ40×250 GPZ(Ⅱ)5GD610520610520130265.4Φ40×300 GPZ(Ⅱ)6GD670570670570140347.5Φ40×300 GPZ(Ⅱ)7GD720610720610150428.0Φ40×300 GPZ(Ⅱ) 8GD770650770650155508.7Φ40×300 GPZ(Ⅱ)9GD815690815690160592.1Φ40×300 GPZ(Ⅱ)10GD860730860730170697.0Φ40×300 GPZ(Ⅱ)12.5GD960810960810185946.6Φ40×350 GPZ(Ⅱ)15GD105089010508902001226.9Φ40×350 GPZ(Ⅱ)17.5GD113596011359602101496.6Φ40×350 GPZ(Ⅱ)20GD12201040122010402301896.0Φ40×350 GPZ(Ⅱ)22.5GD12901100129011002402217.2Φ40×350 GPZ(Ⅱ)25GD13601150136011502502565.6Φ40×400 GPZ(Ⅱ)27.5GD14301220143012202602929.8Φ40×400 GPZ(Ⅱ)30GD14901270149012702703295.3Φ40×400 GPZ(Ⅱ)32.5GD15501320155013202803708.5Φ40×400 GPZ(Ⅱ)35GD16101370161013702904154.1Φ40×400 GPZ(Ⅱ)37.5GD16701420167014203004609.5Φ40×400 GPZ(Ⅱ)40GD17201460172014603105050.2Φ40×400 GPZ(Ⅱ)45GD18301560183015603205856.3Φ40×450 GPZ(Ⅱ)50GD19201630192016303356743.8Φ40×450规格(MN)纵向位移(mm)主要尺寸(mm)地脚螺栓底柱直径×长度重量㎏A A¹B B¹C(D)C¹D¹HGPZ(Ⅱ)0.8DX±50±100±150321 420 520280 380 48031522026523018075Φ40×25038.8 GPZ(Ⅱ)1.0DX±50±100±150340 440 540300 400 50034024529025020080Φ40×25047.8 GPZ(Ⅱ)1.25DX±50±100±150360 460 560320 420 52037027532028023085Φ40×25058.3 GPZ(Ⅱ)1.5DX±50±100±150380 480 580340 440 54041030035031026090Φ40×25073.9 GPZ(Ⅱ)2DX±50±100±150420 520 620380 480 580460350400360310100Φ40×250104.9 GPZ(Ⅱ)2.5DX±50±100±150460 560 660420 520 620505395445405355105Φ40×250132.3 GPZ(Ⅱ)3DX±50±100±150485 585 685435 535 635565425485435370110Φ40×250169.6 GPZ(Ⅱ)3.5DX±100±150±200620 720 820570 670 770600460520470400115Φ40×250216.7 GPZ(Ⅱ)4DX±100±150±200640 740 840590 690 790635485555505435130Φ40×250275.7 GPZ(Ⅱ)5DX±100±150±200690 790 890635 735 835710545620560480140Φ50×300358.5 GPZ(Ⅱ)6DX±100±150±200740 840 940680 780 880770600680620540150Φ50×300446.2 GPZ(Ⅱ)7DX±100±150±200780 880 980720 820 920820650730670590160Φ50×300542.5 GPZ(Ⅱ) 8DX±100±150±200810 910 1010740 840 940890690780710620170Φ60×300664.7 GPZ(Ⅱ)9DX±100±150±200850 950 1050780 880 980935725825755665180Φ60×300778.9 GPZ(Ⅱ)10DX±150±200±250980 1080 1180910 1010 1110985770875800715190Φ60×300944.9 GPZ(Ⅱ)12.5DX±150±200±2501060 1160 1260980 1080 11801100860970890780205Φ70×3501251.4 GPZ(Ⅱ)15DX±150±200±2501130 1230 13301050 1150 125011909501060980870220Φ70×3501565.9 GPZ(Ⅱ)17.5DX±150±200±2501190 1290 13901105 1205 13051295103011451060935235Φ70×3501949.1 GPZ(Ⅱ)20DX±150±200±2501250 1350 14501155 1255 135513751100122511301000250Φ80×3502332.1 GPZ(Ⅱ)22.5DX±150±200±2501310 1410 15101220 1320 142014501180130012101080260Φ80×3502694.2 GPZ(Ⅱ)25DX±150±200±2501370 1460 15601270 1360 146015401240137012701120270Φ90×4003134.3 GPZ(Ⅱ)27.5DX±150±200±2501440 1510 16101340 1410 151016101310144013401190280Φ90×4003539.8 GPZ(Ⅱ)30DX±150±200±2501500 1560 16601400 1460 156016701370150014001250290Φ90×4003975.0 GPZ(Ⅱ)32.5DX±200±250±3001610 1710 18101500 1600 170017501420156014501270300Φ100×4004577.4 GPZ(Ⅱ)35DX±200±250±3001650 1750 18501540 1640 174018101480162015101330310Φ100×4005064.3 GPZ(Ⅱ)37.5DX±200±250±3001690 1790 18901580 1680 178018901540168015701370320Φ100×4005637.2 GPZ(Ⅱ)40DX±200±250±3001730 1830 19301620 1720 182019401590173016201420330Φ100×4006134.9 GPZ(Ⅱ)45DX±200±250±3001840 1910 20211710 1780 188020701680184017101510345Φ110×4507214.2 GPZ(Ⅱ)50DX±200±250±3001930 1990 20901800 1860 196021601770193018001600360Φ110×4508222.9规格(MN)纵向位移(mm)主要尺寸(mm)地脚螺栓底柱直径×长度重量㎏A A¹B B¹C(D)C¹ (D) ¹HGPZ(Ⅱ)0.8SX±50±100±150321 420 520280 380 48030026024520075Φ40×25030.1 GPZ(Ⅱ)1.0SX±50±100±150340 440 540300 400 50032028027022580Φ40×25037.6 GPZ(Ⅱ)1.25SX±50±100±150360 460 560320 420 52034030030025085Φ40×25046.0 GPZ(Ⅱ)1.5SX±50±100±150380 480 580340 440 54036032033027590Φ40×25057.0 GPZ(Ⅱ)2SX±50±100±150420 520 620380 480 580400360385320100Φ40×25084.7 GPZ(Ⅱ)2.5SX±50±100±150460 560 660420 520 620440400425355105Φ40×250107.0 GPZ(Ⅱ)3SX±50±100±150485 585 685435 535 635465415465385110Φ40×250131.7 GPZ(Ⅱ)3.5SX±100±150±200620 720 820570 670 770500450500415115Φ40×250168.2 GPZ(Ⅱ)4SX±100±150±200640 740 840590 690 790540490540450130Φ40×250221.8 GPZ(Ⅱ)5SX±100±150±200690 790 890635 735 835600540600500140Φ50×300284.7 GPZ(Ⅱ)6SX±100±150±200740 840 940680 780 880655595655540150Φ50×300356.5 GPZ(Ⅱ)7SX±100±150±200780 880 980720 820 920705640705580160Φ50×300441.3 GPZ(Ⅱ) 8SX±100±150±200810 910 1010740 840 940755680755630170Φ60×300532.2 GPZ(Ⅱ)9SX±100±150±200850 950 1050780 880 980800720800660180Φ60×300630.7 GPZ(Ⅱ)10SX±150±200±250980 1080 1180910 1010 1110845765845700190Φ60×300762.0 GPZ(Ⅱ)12.5SX±150±200±2501060 1160 1260980 1080 1180945855945780205Φ70×3501013. GPZ(Ⅱ)15SX±150±200±2501130 1230 13301050 1150 125010309401030860220Φ70×3501280. GPZ(Ⅱ)17.5SX±150±200±2501190 1290 13901105 1205 13051110 1 1110920235Φ70×3501572. GPZ(Ⅱ)20SX±150±200±2501250 1350 14501155 1255 1355119010901190990250Φ80×3501911. GPZ(Ⅱ)22.5SX±150±200±2501310 1410 15101220 1320 14201260116012601050260Φ80×3502217. GPZ(Ⅱ)25SX±150±200±2501370 1460 15601270 1360 14601340123013401110270Φ90×4002597. GPZ(Ⅱ)27.5SX±150±200±2501440 1510 16101340 1410 15101410130014101170280Φ90×4002961. GPZ(Ⅱ)30SX±150±200±2501500 1560 16601400 1460 15601470136014701220290Φ90×4003334. GPZ(Ⅱ)32.5SX±200±250±3001610 1710 18101500 1600 17001525140015251270300Φ100×4003788. GPZ(Ⅱ)35SX±200±250±3001650 1750 18501540 1640 17401585146015851320310Φ100×4004425. GPZ(Ⅱ)37.5SX±200±250±3001690 1790 18901580 1680 17801645152016451370320Φ100×4004669. GPZ(Ⅱ)40SX±200±250±3001730 1830 19301620 1720 18201690157016901410330Φ100×4005085. GPZ(Ⅱ)45SX±200±250±3001840 1910 20211710 1780 18801800166018001500345Φ110×4505973. GPZ(Ⅱ)50SX±200±250±3001930 1990 20901800 1860 19601890175018901570360Φ110×4506864.支座级别主要尺寸mm重量Kg 地脚螺栓直径×长度A A’B B’ C(D)C’(D’)HGPZ1000SX450/550380/4803052403052407034/37M16×160 GPZ1250SX480/580410/5103302603302607543/46M16×160 GPZ1500SX500/600430/5303702903702908561/66M16×160 GPZ2000SX560/660480/5804103204103209079/84M20×200 GPZ2500SX590/690510/610465360465360100111/118M20×200 GPZ3000SX640/740560/660515400515400110152/161M24×240 GPZ3500SX770/870690/790545430545430120197/207M24×240 GPZ4000SX820/920730/830590460590460130248/260M30×300 GPZ5000SX870/970780/880660500660500140328/342M30×300 GPZ6000SX920/1 830/930725570725570150416/432M30×300 GPZ7000SX1000/1100890/990780610780610160522/541M36×360 GPZ8000SX1040/1140930/1030820650820650170611/632M36×360 GPZ9000SX1090/1190960/1060875690875690180730/755M42×420 GPZ10000SX1230/13301100/1200930730930730190901/929M42×420 GPZ12500SX1330/14301200/1300102580010258002001120/1151M48×480 GPZ15000SX1400/15001260/1360113590011359002201514/1554M48×480 GPZ17500SX1490/15901340/1440122095012209502301814/1859M56×560 GPZ20000SX1550/16501400/150013051030130510302502129/2270M56×560 GPZ22500SX1400/1430900/90014001230140011002652570/2588M64×640 GPZ25000SX1480/14801000/100014801290148011602702899/2901M64×640 GPZ27500SX1540/15401050/105015401350154012202753173/3175M72×720 GPZ30000SX1610/16101100/110016101400161012602903691/3693M72×720 GPZ32500SX1670/17301200/120016701470167013402954013/4058M72×720 GPZ35000SX1740/17801250/125017401530174013603104644/4679M80×800 GPZ37500SX1800/18301300/130018001580180014403155026/5054M80×800 GPZ40000SX1870/18801350/135018701640187014803205462/6473M80×800 GPZ45000SX2000/20001400/140020001750200016003356605/6608M90×900支座级别主要尺寸mm重量Kg 地脚螺栓直径×长度A A’B B’ C(D)C’D’HGPZ1000DX450/550380/4803702503052601807048/53M16×160 GPZ1250DX480/580410/5103952753302802107559/65M16×160 GPZ1500DX500/600430/5304303103703102408580/87M16×160 GPZ2000DX560/660480/58048034041035027090105/114M20×200 GPZ2500DX590/690510/610530390465380320100141/512M20×200 GPZ3000DX640/740560/600600435515420340110199/213M24×240 GPZ3500DX770/870690/790630465545450370120256/271M24×240 GPZ4000DX820/920730/830670495590480400130316/333M30×300 GPZ5000DX870/970780/880755560660540440140423/445M30×300 GPZ6000DX920/1 830/930815620725600500150524/549M30×300 GPZ7000DX1000/1100890/990885650780640510160668/698M36×360 GPZ8000DX1040/1140930/1030925690820680550170773/806M36×360 GPZ9000DX1090/1190960/1660975730875720590180910/946M42×420 GPZ10000DX1230/13301100/120010257809307706401901108/1148M42×420 GPZ12500DX1330/14301200/1300116586010258506902001446/1494M48×480 GPZ15000DX1400/15001260/1360125696011359407902201886/1944M48×480 GPZ17500DX1490/15901340/144013451030122010008602302232/2296M56×560 GPZ20000DX1550/16501400/150014251110130510809402502695/2767M56×560 GPZ22500DX1630/17301470/157014751200140011609602653126/3210M64×640 GPZ25000DX1680/17801520/1620155012801480120010002703487/3565M64×640 GPZ27500DX1750/18501570/1670161013201540128010602753813/3895M72×720 GPZ30000DX1800/19001630/1730168513901610134011002904421/4514M72×720 GPZ32500DX1950/20501780/1880174514501670140011602954876/4937M72×720 GPZ35000DX2025/21251840/1940182015001740144011803105649/5759M80×800 GPZ37500DX2075/21751890/1990188015601800150012403156073/6186M80×800 GPZ40000DX2125/22251940/2040194516301870154012803206570/6687M80×800 GPZ45000DX2260/23602060/2160208017402000166013803357902/8036M90×900支座级别主要尺寸mm重量㎏地脚螺栓直径×长度A(C)A’(C’)B(D)B’(D’)HGPZ1000GD3052403052406531M16×160 GPZ1250GD3302603302607039M16×160 GPZ1500GD3702903702908057M16×160 GPZ2000GD4103204103208573M20×200 GPZ2500GD46536046536095105M20×200 GPZ3000GD515400515400105144M24×240 GPZ3500GD545430545430115174M24×240 GPZ4000GD590460590460125221M30×300 GPZ5000GD660500660500135297M30×300 GPZ6000GD725570725570145383M30×300 GPZ7000GD780610780610155478M36×360 GPZ8000GD820650820650165562M36×360 GPZ9000GD875690875690175676M42×420 GPZ10000GD930730930730185815M42×420 GPZ12500GD102580010258001951023M48×480GPZ15000GD113590011359002151405M48×480GPZ17500GD12295012209502251690M56×560GPZ20000GD13051030130510302452091M56×560GPZ22500GD1401100140011002602561M64×640GPZ25000GD1481160148011602652890M64×640 GPZ27500GD1541220154012202703163M72×720目录1编制目的及依据11。

GPZ(Ⅱ)型盆式橡胶支座尺寸厚度，GPZ(Ⅱ)型盆式橡胶支座规格参数表GPZ（Ⅱ）GD固定型盆式橡胶支座主要规格尺寸重量参数表规格（MN）主要尺寸（mm）重量㎏地脚螺栓底柱直径×长度A(B)A¹（B¹）C（D）C¹（D¹）HGPZ(Ⅱ)0.8GD2502102502107525.3Φ40×250 GPZ(Ⅱ)1.0GD2802352802358033.7Φ40×250 GPZ(Ⅱ)1.25GD3102603102608544.6Φ40×250 GPZ(Ⅱ)1.5GD3402903402909056.6Φ40×250 GPZ(Ⅱ)2GD3903303903309578.9Φ40×250 GPZ(Ⅱ)2.5GD435370435370100104.4Φ40×250 GPZ(Ⅱ)3GD475400475400105131.0Φ40×250 GPZ(Ⅱ)3.5GD510430510430110157.5Φ40×250 GPZ(Ⅱ)4GD545460545460115187.3Φ40×250 GPZ(Ⅱ)5GD610520610520130265.4Φ40×300GPZ(Ⅱ)6GD670570670570140347.5Φ40×300 GPZ(Ⅱ)7GD720610720610150428.0Φ40×300 GPZ(Ⅱ) 8GD770650770650155508.7Φ40×300 GPZ(Ⅱ)9GD815690815690160592.1Φ40×300 GPZ(Ⅱ)10GD860730860730170697.0Φ40×300 GPZ(Ⅱ)12.5GD960810960810185946.6Φ40×350 GPZ(Ⅱ)15GD105089010508902001226.9Φ40×350 GPZ(Ⅱ)17.5GD113596011359602101496.6Φ40×350 GPZ(Ⅱ)20GD12201040122010402301896.0Φ40×350GPZ（Ⅱ）DX单向活动型盆式橡胶支座主要规格尺寸重量参数表规格(MN)纵向位移(mm)主要尺寸(mm)地脚螺栓底柱直径×长度重量㎏A A¹B B¹C(D)C¹D¹H注：1、横向位移±3mm。

GPZ(II)系列盆式橡胶支座固定支座(GD)型主要尺寸表规格(MN)主要尺寸(mm)重量kg预埋底柱A(B)、C（D）A'(B')、C'(D')H d×LGPZ(Ⅱ)0.8GD2502107525Φ40×250 GPZ(Ⅱ)1.0GD2802358034Φ40×250 GPZ(Ⅱ)1.25GD3102608545Φ40×250 GPZ(Ⅱ)1.5GD3402909057Φ40×250 GPZ(Ⅱ)2.0GD3903309579Φ40×250 GPZ(Ⅱ)2.5GD435370100104Φ40×250 GPZ(Ⅱ)3GD475400105131Φ40×250 GPZ(Ⅱ)3.5GD510430110158Φ40×250 GPZ(Ⅱ)4GD545460115187Φ40×250 GPZ(Ⅱ)5GD610520130265Φ50×300 GPZ(Ⅱ)6GD670570145348Φ50×300 GPZ(Ⅱ)7GD720610150428Φ50×300 GPZ(Ⅱ)8GD770650155509Φ60×300 GPZ(Ⅱ)9GD815690160592Φ60×300 GPZ(Ⅱ)10GD860730170697Φ60×300 GPZ(Ⅱ)12.5GD960810185947Φ70×350 GPZ(Ⅱ)15GD10508902001227Φ70×350 GPZ(Ⅱ)17.5GD11359602101497Φ70×350 GPZ(Ⅱ)20GD122010402301896Φ80×350 GPZ(Ⅱ)22.5GD129011002402217Φ80×350 GPZ(Ⅱ)25GD136011502502566Φ90×400 GPZ(Ⅱ)27.5GD143012202602930Φ90×400 GPZ(Ⅱ)30GD149012702703295Φ90×400 GP Z(Ⅱ)32.5GD155013202803709Φ100×400 GPZ(Ⅱ)35GD161013702904154Φ100×400 GPZ(Ⅱ)37.5GD167014203004610Φ100×400 GPZ(Ⅱ)40GD172014603105050Φ100×400 GPZ(Ⅱ)45GD183015603205856Φ110×450 GPZ(Ⅱ)50GD192016303356744Φ110×450GPZ(Ⅱ)55GD 20201720 350 7872 Φ120×450 GPZ(Ⅱ)60GD 2100 1790365 8817 Φ120×450注:表中数据规格除"MN"计及注明者外,均以毫米为单位.GPZ(II)系列盆式橡胶支座单向活动支座（DX)型主要尺寸表规格(MN) 纵向位移(mm)横向主要尺寸（mm ） 重量kg预埋底柱位移A A'B B' C(D) C' D' H d×LGPZ(Ⅱ)0.8DX ±50±100±150 ±3 320 420 520 280 380480 315 220265 230 180 75 34.2 38.843.1Φ40×250GPZ(Ⅱ)1.0DX ±50±100±150 ±3 340 440 540 300 400500 340 245290 250 200 80 42.6 47.8 53.1Φ40×250GPZ(Ⅱ)1.25DX ±50±100±150 ±3 360 460 560 320 420520 370 275320 280 230 85 52.5 58.3 61.0Φ40×250GPZ(Ⅱ)1.5DX ±50±100±150 ±3 380 480 580 340 440540 410 300350 310 260 90 66.9 73.9 80.9Φ40×250GPZ(Ⅱ)2.0DX ±50±100±150 ±3 420 520 620 380 480580 460 350400 360 310 100 96.0 104.9 113.8Φ40×250GPZ(Ⅱ)2.5DX ±50±100±150 ±3 460 560 660 420 520620 505 39545 405 355 105 122.3 132.3 142.4Φ40×250GPZ(Ⅱ)3DX ±50±100±150 ±3 485 585 685 435 535635 565 425485 435 370 110 157.3 169.6 182.1Φ40×250GPZ(Ⅱ)3.5DX ±100±150±200 ±3 620 720 820 570 670770 600 460520 470 400 115 202.6 216.7 230.8Φ40×250GPZ(Ⅱ)4DX ±100±150±200 ±3 640 740 840 590 690790 635 485555 505 435 130 285.5 275.5 292.9Φ40×250GPZ(Ⅱ)5DX ±100±150±200 ±3 690 790 890 635 735835 710 545620 560 480 140 338.5 358.5 378.7Φ50×300GPZ(Ⅱ)6DX ±100±150±200 ±3 740 840 940 680 780880 770 600680 620 540 150 423.4 446.3 468.7Φ50×300GPZ(Ⅱ)7DX ±100±150±200 ±3 780 880 980 720 820920820 650730 670 590 160 516.7 542.5 568.1Φ50×300GPZ(Ⅱ)8DX ±100±150±200 ±3 810 910 740 840 890 690780 710 620170 634.0 664.7 Φ60×3001010940695.5GPZ(Ⅱ)9DX±100±150±200±3850 9501050780 880980935725825755665180744.9 778.9813.0Φ60×300GPZ(Ⅱ)10DX±100±150±200±39801080118091010101110985770875800715190907.1 944.9982.3Φ60×300GPZ(Ⅱ)12.5DX±150±200±250±31060116012609801080118011008609708907802051205.41251.11291.1Φ70×350GPZ(Ⅱ)15DX±150±200±250±3113012301330105011501250119095010609808702201513.71565.91618.2Φ70×350GPZ(Ⅱ)17.5DX±150±200±250±311901290139011051205130512951030114510609352351887.61949.12010.6Φ70×350GPZ(Ⅱ)20DX±150±200±250±3125013501450115512551355137511001225113010002502263.92332.12400.2Φ80×350GPZ(Ⅱ)22.5DX±150±200±250±3131014101510122013201420145011801300121010802602620.32694.22768.1Φ80×350GPZ(Ⅱ)25DX±150±200±250±3137014601560127013601460154012401370127011202703058.83134.33229.2Φ90×400GPZ(Ⅱ)27.5DX±150±200±250±3144015101610131014101510161013101440134011902803476.13539.83161.7Φ90×400GPZ(Ⅱ)30DX±150±200±250±3150015601660140014601560167013701500140012502903903.93975.04072.7Φ90×400GPZ(Ⅱ)32.5DX±200±250±300±3161017101810150016001700175014201560145012703004470.04577.14684.7Φ100×400GPZ(Ⅱ)35DX±200±250±300±3165017501850154016401740181014801620151013303104949.35064.35179.3Φ100×400GPZ(Ⅱ)37.5DX±200±250±300±3169017901890158016801780189015401680157013703205512.05637.25762.4Φ100×400GPZ(Ⅱ)40DX±200±250±300±3173018301930162017201820194015901730162014203306003.46134.96266.5Φ100×400GPZ(Ⅱ)45DX±200±250±300±3184019102010171017801880207016801840171015103457109.87214.27361.8Φ110×450GPZ(Ⅱ)50DX±200±250±300±31930199018001860216017701930180016003608124.98222.9Φ110×4502090 19608383.6 GPZ(Ⅱ)55DX ±200±250±300 ±3 2030 2060 2160 1890 1920 2020 2280 1860 2030 1890 1680 375 9130.39468.89665.4 Φ120×450GPZ(Ⅱ)60DX ±200±250±300 ±3 2110 2130 2230 1970 1990 2090 2360 1940 2110 1970 1760 390 10484.51026.410718.8Φ120×450注:表中数据除规格以"MN"计及注名者外,均以毫米为单位.GPZ(II)系列盆式橡胶支座双向活动支座(SX)型主要尺寸表 单位:mm规格(MN) 纵向位移(mm) 横向 主要尺寸（mm ）重量位移A A'B B' C(D) C'(D') H （mm) KgGPZ(II)0.8SX ±50 ±100 ±150 ±40 320 420 520 280 380 480 300 260 245 200 75 26.9GPZ(II)1.0SX ±50 ±100 ±150 ±40 340 440 540 300 400 500 320 280 270 225 80 33.9GPZ(II)1.25SX ±50 ±100 ±150 ±40 360 460 560 320 420 520 340 300 300 250 85 42.0GPZ(II)1.5SX ±50 ±100 ±150 ±40 380 480 580 340 440 540 360 320 330 275 90 52.5GPZ(II)2SX ±50 ±100 ±150 ±40 420 520 620 380 480 580 400 360 385 320 100 78.7GPZ(II)2.5SX ±50 ±100 ±150 ±40 460 560 660 420 520 620 440 400 425 355 105 100.GPZ(II)3SX ±50 ±100 ±150 ±40 490 590 690 440 540 640 465 415 465 385 110 124.GPZ(II)3.5SX ±100 ±150 ±200 ±40 620 720 820 570 670 770 500 450 500 415 115 159.GPZ(II)4SX ±100 ±150 ±200 ±40 640 740 840 590 690 790 540 490 540 450 130 210.GPZ(II)5SX ±100 ±150 ±200 ±40 690 790 890 630 730 830 600 540 600 500 140 271.GPZ(II)6SX ±100 ±150 ±200 ±40 740 840 940 680 780 880 655 595 655 540 150 341.GPZ(II)7SX ±100 ±150 ±200 ±40 780 880 980 720 820 920 705 640 705 580 160 423.GPZ(II)8SX ±100 ±150 ±200 ±40 810 910 1010 735 835 935 755 680 755 630 170 512.GPZ(II)9SX ±100 ±150 ±200 ±40 850 950 1050 775 875 975 800 720 800 660 180 608.GPZ(II)10SX ±150 ±200 ±250 ±40 980 1080 1180 905 1005 1105 845 765 845 700 190 736.GPZ(II)12.5SX ±150 ±200 ±250 ±40 1060 1160 1260 970 1070 1170 945 855 945 780 205 983.GPZ(II)15SX ±150 ±200 ±250 ±40 1130 1230 1330 1040 1140 1240 1030 940 1030 860 220 1215GPZ(II)17.5SX ±150 ±200 ±250 ±40 1190 1290 1390 1100 1200 1300 1110 1020 1110 920 235 1531GPZ(II)20SX ±150 ±200 ±250 ±40 1250 1350 1450 1150 1250 1350 1190 1090 1190 990 250 1861GPZ(II)22.5SX ±150 ±200 ±250 ±40 1310 1410 1510 1210 1310 1410 1260 1090 1260 1050 260 2166GPZ(II)25SX ±150 ±200 ±250 ±40 1360 1460 1560 1250 1350 1450 1340 1160 1340 1110 270 2510GPZ(II)27.5SX±150±200±250±401410 1510 16101300 1400 15001410123014011702802898 GPZ(II)30SX±150±200±250±401470 1560 16601360 1450 155014701300147012202903277 GPZ(II)32.5SX±200±250±300±401610 1710 18101490 1590 169015251360152512703003714 GPZ(II)35SX±200±250±300±501650 1750 18501530 1630 173015851460158513203104113 GPZ(II)37.5SX±200±250±300±501690 1790 18901570 1670 177016451520164513703204581 GPZ(II)40SX±200±250±300±501730 1830 19301610 1710 181016901570169014103304993 GPZ(II)45SX±200±250±300±501810 1910 20101680 1780 188018001660180015003455870 GPZ(II)50SX±200±250±300±501890 1990 20901760 1860 196018901750189015703606751 GPZ(II)55SX±200±250±300±501990 2060 21601850 1920 202019901850199016603757832 GPZ(II)60SX±200±250±300±502070 2130 22301930 1990 209020701930207017203908823注:表中数据除规格以"MN"计及注明者外,均以毫米为单位.公路盆式支座；数字（8）表示竖向承载力，单位：MN；DX、SX、GD表示：支座类别，DX表示单向活动支座具有竖向转动和单一方向滑移性能，SX表示双向活动支座具有竖向转动和纵向与横向滑移性能，GD表示固定支座具有竖向转动性能。
