《公路桥梁盆式橡胶支座系列规格表》正式资料doc正式版文档资料可直接使用，可编辑，欢迎下载GPZ、GPZ(II)型系列公路桥梁盆式橡胶支座（SX双向，DX单向，GD固定）主要尺寸表规格（MN）主要尺寸（mm）重量㎏地脚螺栓底柱直径×长度A(B)A¹（B¹）C（D）C¹（D¹）HGPZ(Ⅱ)0.8GD2502102502107525.3Φ40×250 GPZ(Ⅱ)1.0GD2802352802358033.7Φ40×250 GPZ(Ⅱ)1.25GD3102603102608544.6Φ40×250 GPZ(Ⅱ)1.5GD3402903402909056.6Φ40×250 GPZ(Ⅱ)2GD3903303903309578.9Φ40×250 GPZ(Ⅱ)2.5GD435370435370100104.4Φ40×250 GPZ(Ⅱ)3GD475400475400105131.0Φ40×250 GPZ(Ⅱ)3.5GD510430510430110157.5Φ40×250 GPZ(Ⅱ)4GD545460545460115187.3Φ40×250 GPZ(Ⅱ)5GD610520610520130265.4Φ40×300 GPZ(Ⅱ)6GD670570670570140347.5Φ40×300 GPZ(Ⅱ)7GD720610720610150428.0Φ40×300 GPZ(Ⅱ) 8GD770650770650155508.7Φ40×300 GPZ(Ⅱ)9GD815690815690160592.1Φ40×300 GPZ(Ⅱ)10GD860730860730170697.0Φ40×300 GPZ(Ⅱ)12.5GD960810960810185946.6Φ40×350 GPZ(Ⅱ)15GD105089010508902001226.9Φ40×350 GPZ(Ⅱ)17.5GD113596011359602101496.6Φ40×350 GPZ(Ⅱ)20GD12201040122010402301896.0Φ40×350 GPZ(Ⅱ)22.5GD12901100129011002402217.2Φ40×350 GPZ(Ⅱ)25GD13601150136011502502565.6Φ40×400 GPZ(Ⅱ)27.5GD14301220143012202602929.8Φ40×400 GPZ(Ⅱ)30GD14901270149012702703295.3Φ40×400 GPZ(Ⅱ)32.5GD15501320155013202803708.5Φ40×400 GPZ(Ⅱ)35GD16101370161013702904154.1Φ40×400 GPZ(Ⅱ)37.5GD16701420167014203004609.5Φ40×400 GPZ(Ⅱ)40GD17201460172014603105050.2Φ40×400 GPZ(Ⅱ)45GD18301560183015603205856.3Φ40×450 GPZ(Ⅱ)50GD19201630192016303356743.8Φ40×450 GPZ(Ⅱ)55GD 2 1720 2 17203507827.4Φ40×450 GPZ(Ⅱ)60GD21001790210017903658817.0Φ40×450规格(MN)纵向位移(mm)主要尺寸(mm)地脚螺栓底柱直径×长度重量㎏A A¹B B¹C(D)C¹D¹HGPZ(Ⅱ)0.8DX±50±100±150321 420 520280 380 48031522026523018075Φ40×25038.8 GPZ(Ⅱ)1.0DX±50±100±150340 440 540300 400 50034024529025020080Φ40×25047.8 GPZ(Ⅱ)1.25DX±50±100±150360 460 560320 420 52037027532028023085Φ40×25058.3 GPZ(Ⅱ)1.5DX±50±100±150380 480 580340 440 54041030035031026090Φ40×25073.9 GPZ(Ⅱ)2DX±50±100±150420 520 620380 480 580460350400360310100Φ40×250104.9 GPZ(Ⅱ)2.5DX±50±100±150460 560 660420 520 620505395445405355105Φ40×250132.3 GPZ(Ⅱ)3DX±50±100±150485 585 685435 535 635565425485435370110Φ40×250169.6 GPZ(Ⅱ)3.5DX±100±150±200620 720 820570 670 770600460520470400115Φ40×250216.7 GPZ(Ⅱ)4DX±100±150±200640 740 840590 690 790635485555505435130Φ40×250275.7 GPZ(Ⅱ)5DX±100±150±200690 790 890635 735 835710545620560480140Φ50×300358.5 GPZ(Ⅱ)6DX±100±150±200740 840 940680 780 880770600680620540150Φ50×300446.2 GPZ(Ⅱ)7DX±100±150±200780 880 980720 820 920820650730670590160Φ50×300542.5 GPZ(Ⅱ) 8DX±100±150±200810 910 1010740 840 940890690780710620170Φ60×300664.7 GPZ(Ⅱ)9DX±100±150±200850 950 1050780 880 980935725825755665180Φ60×300778.9 GPZ(Ⅱ)10DX±150±200±250980 1080 1180910 1010 1110985770875800715190Φ60×300944.9 GPZ(Ⅱ)12.5DX±150±200±2501060 1160 1260980 1080 11801100860970890780205Φ70×3501251.4 GPZ(Ⅱ)15DX±150±200±2501130 1230 13301050 1150 125011909501060980870220Φ70×3501565.9 GPZ(Ⅱ)17.5DX±150±200±2501190 1290 13901105 1205 13051295103011451060935235Φ70×3501949.1 GPZ(Ⅱ)20DX±150±200±2501250 1350 14501155 1255 135513751100122511301000250Φ80×3502332.1 GPZ(Ⅱ)22.5DX±150±200±2501310 1410 15101220 1320 142014501180130012101080260Φ80×3502694.2 GPZ(Ⅱ)25DX±150±200±2501370 1460 15601270 1360 146015401240137012701120270Φ90×4003134.3 GPZ(Ⅱ)27.5DX±150±200±2501440 1510 16101340 1410 151016101310144013401190280Φ90×4003539.8 GPZ(Ⅱ)30DX±150±200±2501500 1560 16601400 1460 156016701370150014001250290Φ90×4003975.0 GPZ(Ⅱ)32.5DX±200±250±3001610 1710 18101500 1600 170017501420156014501270300Φ100×4004577.4 GPZ(Ⅱ)35DX±200±250±3001650 1750 18501540 1640 174018101480162015101330310Φ100×4005064.3 GPZ(Ⅱ)37.5DX±200±250±3001690 1790 18901580 1680 178018901540168015701370320Φ100×4005637.2 GPZ(Ⅱ)40DX±200±250±3001730 1830 19301620 1720 182019401590173016201420330Φ100×4006134.9 GPZ(Ⅱ)45DX±200±250±3001840 1910 20211710 1780 188020701680184017101510345Φ110×4507214.2 GPZ(Ⅱ)50DX±200±250±3001930 1990 20901800 1860 196021601770193018001600360Φ110×4508222.9 GPZ(Ⅱ)55DX±200±250±3002030 2060 21601890 1920 2 22801860203018901680375Φ120×4509486.8 GPZ(Ⅱ)60DX±200±250±3002110 2130 22301970 1990 209023601940211019701760390Φ120×45010526.4注：1、横向位移±3mm。

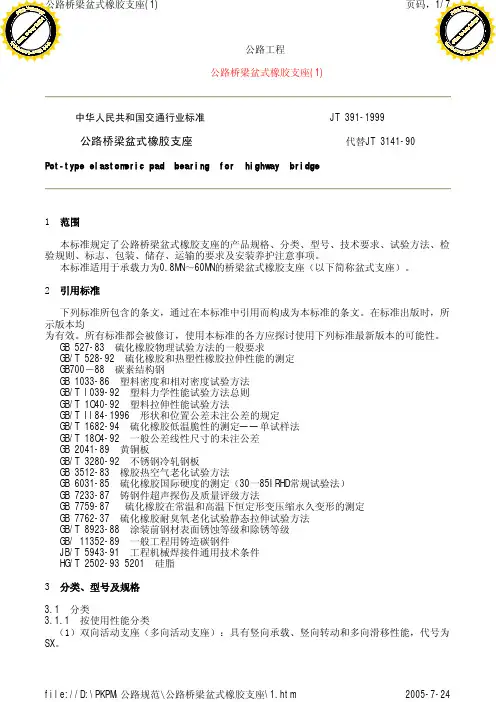

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

GPZ(KZ)系列抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

GPZ、GPZ(II)型系列
公路桥梁盆式橡胶支座（SX双向，DX单向，GD固定）
主要尺寸表
GPZ(II)型盆式橡胶支座|GD固定型盆式橡胶支座主要尺寸表
注：1、横向位移±3mm。

2、重量按纵向中等位移设置。

GPZ(II)型盆式橡胶支座|SX双向型盆式橡胶支座主要尺寸表
注：1、GPZ(Ⅱ)08.MN-30MN横向位移±40mm，32.5MN-60MN横向位移为±50mm。

GPZ系列盆式橡胶支座|SX双向型盆式橡胶支座主要尺寸表
注: 斜线上为小位移量数值,斜线下为大位移数值.
GPZ系列盆式橡胶支座|DX单向型盆式橡胶支座主要尺寸表
注:斜线上为小位移量数值，斜线下为大位移数值。

GPZ系列盆式橡胶支座|GD固定型盆式橡胶支座主要尺寸表。

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

GPZ(KZ)系列抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

盆式橡胶支座参数GPZ(II)型盆式橡胶支座1.构造特点与功能GPZ系列(II)型盆式橡胶支座是GPZ系列的改进型号，其工作原理是利用被封闭在钢制盆腔内的橡胶块，在三向受力状态下具有流体的体积不可压缩性的特点，将桥梁上部结构的反力可靠地传递到墩台上，并实现桥梁梁端的转动:同时依靠聚四氟乙烯板与不锈钢板之间的自由滑移，来适应桥梁上部结构由于气温变化、混凝土徐变收缩等因素引起的水平位移，从而保证桥梁的使用安全。

本产品适用于各类高等级公路桥梁、及其它大中型桥梁。

GPZ系列(II)型盆式橡胶支座是由中交公路规划设计院设计，根据交通部JT391-1999《公路桥梁盆式橡胶支座》标准生产的，在原来GPZ系列盆式橡胶支座的基础上，作了较大的改进，主要内容为:1.1.支座设计承载力从原来的1000KN,50000KN扩大为O.8,60Mn，级差从18级增至31级，扩大了使用范围。

1.2.常温型活动支座设计摩擦系数最小取值从原来的0.04下调至0.03。

1.3.支座转角从原来的0.01 164rad(40’)扩大为0.02rad(1’08’)。

1.4.位移级数从原来的二级增加至三级;1.5.为了支座更换方便，改进了地脚螺栓的设计。

1.6.调整了支座的平面尺寸。

经改进后的GPZ系列(II)型盆式橡胶支座设计合理、结构紧凑，已达到国际水平。

2.GPZ系列(II)型盆式橡胶支座主要设计参数2.1.GPZ系列(II)型盆式橡胶支座的种类按使用性能分为:a双向活动支座:具有竖向承载、竖向转动和多向滑移性能，代号为SX;b单向活动支座:具有竖向承载、竖向转动和单一方向滑移性能，代号DX;c固定支座:具有竖向承载和竖向转动性能，代号为GD。

按适用温度范围分为:a常温型支座:适用于-25?,+60?使用。

b耐寒型支座:适用于-40?,+60?使用，代号为F。

2.2.竖向承载力:在竖向设计荷载作用下，支座压缩变形值不大于支座总高度的2,，盆环上口径向变形不大于盆环外径的0.5,;支座残余变形不超过总变形量的5,。

公路桥梁盆式橡胶支座产品使用说明书上海携程工程橡胶有限公司前言盆式支座广泛用于公路、桥梁、建筑、铁路及起重等领域，其具有减震、位移和转动的特性，能适应于和满足构造物由于冲击造成震动，由于温度或其它因素引起的变形，由于载荷所引起的挠度或转角变形的需要。

一、工作原理和构造特点1.1工作原理在盆型钢制件的底座内放置橡胶块，利用橡胶在三相受力状态下呈流体性质的特点来实现大的转角；同时通过放置在中间支承板的摩擦副的减摩和低摩擦系数实现水平位移，承压橡胶块的高分子弹性体实现阻尼减震和较大的抗压弹性模量。

1.2基本结构一般盆式支座由两部分组成，即上钢盆和下钢盆构成，上钢盆由顶板和滑板组成，顶板与上部构造物联结，并随上部构造物的运动而运动；滑板与下钢盆的导板组成一对摩阻力很小的摩擦副的实现水平位移，并以很小的水平推力通过下钢盆作用在下部构造物上，下钢盆由底座、胶块、密封圈、中间承压板组成，底座固定在下部构造物上，并承载上部构造物的载荷和作用力。

1.3盆式支座的分类1.3.1按使用性能分盆式支座按使用功能分为单向活动、双向活动、固定三种。

固定支座只允许绕水平轴转动，不允许在水平方向移动；单向活动和双向活动支座除了能绕水平轴转动外，还能分别具有在水平方向上沿一个方向和二个方向移动的运动特性。

1.3.2按适用温度分盆式支座按使用地域的气温不同可分常温型和耐寒型（低温）两种，由于橡胶块的温度适应性各不相同所以在不同地区应当使用不同胶种的橡胶块。

一般常温型支座采用氯丁橡胶，耐寒型支座采用天然胶或三元乙丙胶。

常温型支座适用温度范围为–25℃～+60℃耐寒型支座适用温度范围为–40℃～+40℃1.4盆式支座的承载1.4.1竖向承载能力由于设计单位的各不相同，其系列规格也各不相同，交通部、铁道部、市政设计院等，各有系列规格，目前规格最多，承载力最大的为交通部所设计，其规格从0.8MN～60MN，共计32个级别，最大载荷达6000吨。

GPZ系列双向活动支座〔S*型〕主要尺寸见下表
注: 斜线上为小位移量数值,斜线下为大位移数值.
GPZ系列单向活动支座〔D*型〕主要尺寸见下表
注:斜线上为小位移量数值，斜线下为大位移数值。

GPZ系列固定支座〔GD型〕主要尺寸见下表
SY－1系列支座MOV类型主要尺寸表
SY－1系列支座Mov－All和Fi*类型主要尺寸表
TPZ－1系列抗震型固定支座〔GDZ型〕主要尺寸表
TPZ－1系列固定支座〔GD型〕主要尺寸表
GPZ〔Ⅱ〕系列盆式橡胶支座固定支座(GD)型主要尺寸表
GPZ固定支座(GD)型主要尺寸表
GPZ〔Ⅱ〕系列盆式橡胶支座固定支座(GD)型主要尺寸表
注：1、横向位移±3mm。

2、重量按纵向中等位移设置。

GPZ〔Ⅱ〕系列盆式橡胶支座固定支座(S*)型主要尺寸表
注：1、GPZ(Ⅱ)08.MN-30MN横向位移±40mm，32.5MN-60MN横向位移为±50mm。

2、重量按纵向中等位移设置。

GPZ(KZ)双向活动支座(S*型)主要尺寸
