织物热湿传递性能测试方法和标准

2020/8/15
织物的水分传递性能分析——织物的透水性能测试
实验条件:1、温度: 38度，相对湿度90%，气流速度0.3-0.5米/秒 2、透湿杯内的吸湿剂量: 高度距试样下表面3-4毫米
实验过程：1、将试样及透湿杯的实验组合体放在透湿箱里平衡0.5小时后 ‘
再在20度的硅胶干燥器内平衡30分钟，之后，逐一称重。 2、拿去杯盖，迅速将实验组合体放入试验箱内，经过规定时
间后（1小时）取出，称重。
实验结果： 透湿量=(24*同一试验组合体两次称重之差)/(面积×时间〉
单位:克/平方米.天。
2020/8/15
仪器: 沾水度测定仪 参数: 喷嘴至试验中心距离为150毫米, 试样安放角度为45度 试样: 每块试样至少取5块并在标态下调湿
2020/8/15
织物的水分传递性能分析——织物的防水性能测试
步骤: 1、将试样夹在试样支座上，通常正面朝上; 2、将250毫升试验水迅速平稳地注入漏斗，应使淋水连续进行; 3、淋水一停，迅速将试样及夹环一起拿开，使织物正 面水平朝 下，两边各轻敲一下，然后观察试样的涧湿程度。
织物的水分传递性能分析
目的要求: 利用各种方法分析水分子从织物一面传递到另一面的性能。 掌握透湿实验、毛细效应实验、沾水度实验的测试方法及评定方法。
仪器及试样: 透湿仪、沾水度仪、毛细效应仪、天平、秒表等。 试样: 各种用途的织物。
实验原理: 织物能让水分子从它的一面传递到另一面的能力称为织物的透水性。 水分子通过织物的情形有以下三种:
一、原理：透湿量是指织物两面分别存在恒定蒸汽压的条件下，在规定 时间内通过单位面积织物的水蒸气质量。
吸湿法：把盛有吸湿剂并封以织物试样的透湿杯放置于规定温度和 湿度的密封环境中，根据一定时间内透湿杯质量的变化， 计算出透湿量。

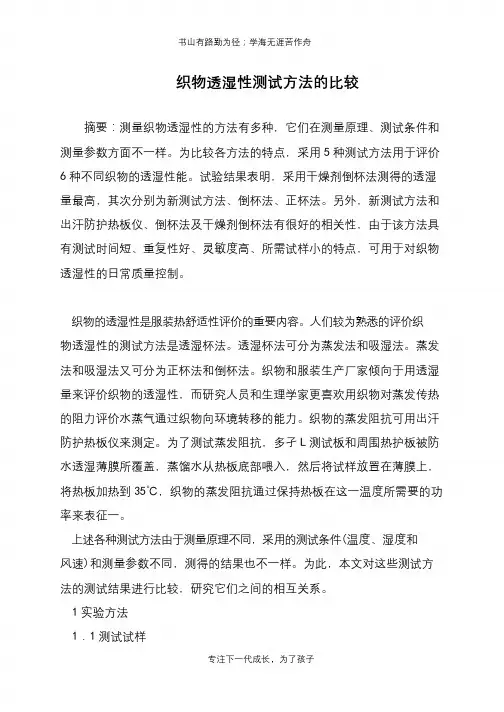

织物透湿性测试方法的比较摘要：测量织物透湿性的方法有多种，它们在测量原理、测试条件和测量参数方面不一样。

为比较各方法的特点，采用5种测试方法用于评价6种不同织物的透湿性能。

试验结果表明，采用干燥剂倒杯法测得的透湿量最高，其次分别为新测试方法、倒杯法、正杯法。

另外，新测试方法和出汗防护热板仪、倒杯法及干燥剂倒杯法有很好的相关性，由于该方法具有测试时间短、重复性好、灵敏度高、所需试样小的特点，可用于对织物透湿性的日常质量控制。

织物的透湿性是服装热舒适性评价的重要内容。

人们较为熟悉的评价织物透湿性的测试方法是透湿杯法。

透湿杯法可分为蒸发法和吸湿法。

蒸发法和吸湿法又可分为正杯法和倒杯法。

织物和服装生产厂家倾向于用透湿量来评价织物的透湿性，而研究人员和生理学家更喜欢用织物对蒸发传热的阻力评价水蒸气通过织物向环境转移的能力。

织物的蒸发阻抗可用出汗防护热板仪来测定。

为了测试蒸发阻抗，多孑L测试板和周围热护板被防水透湿薄膜所覆盖，蒸馏水从热板底部喂入，然后将试样放置在薄膜上，将热板加热到35℃，织物的蒸发阻抗通过保持热板在这一温度所需要的功率来表征一。

上述各种测试方法由于测量原理不同，采用的测试条件(温度、湿度和风速)和测量参数不同，测得的结果也不一样。

为此，本文对这些测试方法的测试结果进行比较，研究它们之间的相互关系。

1实验方法1．1测试试样选择4种防水透湿织物和2种普通织物作为试样进行透湿量测试，其面密度、厚度见表l。

厚度依据GB／T3820一l997，用YG(B)141D织物厚度仪测定。

1．2测试方法1．2．1正杯法按照ASTME96方法B的规定，透湿量的测试在一个测试箱内进行，测试箱的空气温度为23℃，相对湿度为(50±2)％，风速为2．8m／s。

测试时，往透湿杯内倒入一定量的蒸馏水，将直径为7．4cm圆形试样的测试面向下放置在透湿杯上，将试样固定好。

然后在天平上称量，精确至0．001g，将其放入测试箱内，2h后，再次称量。

面料吸湿发热测试标准
1.最高升温值
最高升温值是指在特定时间段内，面料表面温度升高的最大值。

测试过程中，将面料置于标准环境下（温度：20℃，相对湿度：65%），然后测量其表面温度的变化。

最高升温值应不超过标准规定的限值。

2.30分钟内平均升温值
30分钟内平均升温值是指面料在30分钟内表面温度平均上升的数值。

通过测量面料在吸湿过程中表面温度的变化，可以评估其持续发热的能力。

平均升温值应不低于标准规定的限值。

在进行测试时，需要注意以下几点：
3.确保测试环境符合标准要求，包括温度和湿度。

4.选择具有代表性的面料样品进行测试。

5.在测试过程中，需要使用精确的温度测量设备，以确保数据的准确性。

6.测试结果应进行统计分析，以评估不同面料在吸湿发热性能方面的差异。

总之，本测试标准提供了评估面料吸湿发热性能的方法和指标，有助于指导面料生产厂家提高产品的性能和质量。

（12-1）
2.织物间的辐射 单位时间内热体和环境间辐射传递热量H为 4 4 Η σ ε1 ε （ Τ Τ Α 2 1 2） （12-2）
3ቤተ መጻሕፍቲ ባይዱ
3.对流传热 • 对流散热系数ψ与对流性质有关 自然对流时（v<0.1m/s）
2.05 （ts ta）
10.4 v
0.25
1clo 0.155 T G
（12-7）
7
三、影响服装、织物热传递性能的因素
（1）服装材料本身的性能 （2）服装层数 （3）空气湿度 （4）衣服脏污的影响 （5）风的影响 （6）气压 （7）运动的影响 （8）服装尺寸的影响
8
四、服装热、湿传递性能的测试方法
微气候仪法 暖体假人法 暖体假人的发展，大致经历了从单段到多段、 单姿到多姿、静态到动态、恒温到变温及干态到湿 态(出汗)的过程，至今已发展到第三代假人。 第一代假人：可以满足服装热阻的一般测试，并得 出静态服装热阻； 第二代假人：可模拟人体不同姿势，还可模拟一些 简单动作，可进行服装热阻的静态与动态测试； 第三代假人：能模拟人体出汗，从而拓宽了人们对 人体、服装和环境三者之间研究的广度和深度。 9
第二节 织物的热传递性能
1
一、织物热传递的基本方式与理论
织物热量传递的基本方式
传导 对流 辐射 蒸发散热
2
1.织物的热传导 热流量q为
Q T T q At d d
R=d/λ----热阻[(℃·㎡·h)/J或(℃·㎡)/W] λ----导热系数[J/(m·h·℃)]
（12-6）
（2）导热系数和热阻 热阻R的米制单位为热欧姆，它表示温差为1℃ 时，热能以每平方米1瓦特的速率通过织物时，织 物的热阻即为1热欧姆，记作T-Ω。
