提高惠斯通电桥灵敏度的方法

实验二、用惠斯通电桥测电阻
212
R R R U U ac
bc += 433R R R U U ac dc += 平衡时：dc bc U U =，即212
R R R +=4
33R R R + 整理化简后得到：43
2
1R R R R =
= Rx 由此可知：待测电阻Rx 等于2R /3R 与4R 的乘积，通常，称2R ，3R 为比例臂，与此相应的4R 为比较臂，所以电桥由四臂(测量臂、比较臂和比例臂)。

检流计和电源三部分组成。

电桥测量电阻时的精密度也主要取决于电桥的灵敏度。

当电桥平衡时，若比较臂4R 改变一微小量4R δ，电桥将偏离平衡，检流计偏转n 个格，则常用如下的相对灵敏度S:
S=
4
4R R n
δ 如果检流计的鉴别率阀（灵敏阀）为n ∆（取0.2—0.5格），则由电桥灵敏度引入被测量的相对误差为：
S
n
R R ∆=
∆。

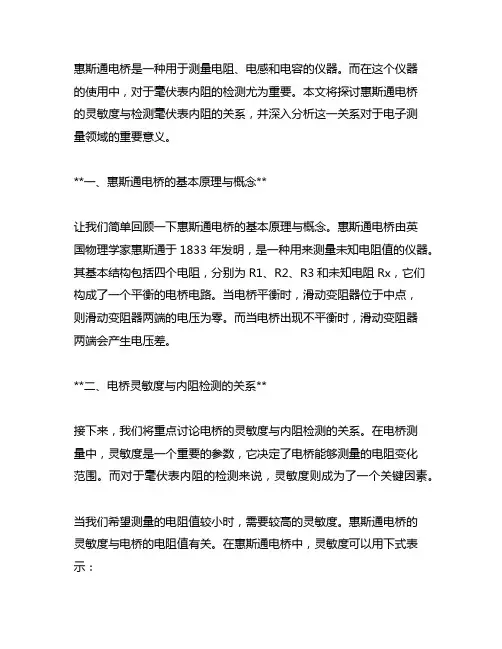

惠斯通电桥是一种用于测量电阻、电感和电容的仪器。

而在这个仪器的使用中，对于毫伏表内阻的检测尤为重要。

本文将探讨惠斯通电桥的灵敏度与检测毫伏表内阻的关系，并深入分析这一关系对于电子测量领域的重要意义。

**一、惠斯通电桥的基本原理与概念**让我们简单回顾一下惠斯通电桥的基本原理与概念。

惠斯通电桥由英国物理学家惠斯通于1833年发明，是一种用来测量未知电阻值的仪器。

其基本结构包括四个电阻，分别为R1、R2、R3和未知电阻Rx，它们构成了一个平衡的电桥电路。

当电桥平衡时，滑动变阻器位于中点，则滑动变阻器两端的电压为零。

而当电桥出现不平衡时，滑动变阻器两端会产生电压差。

**二、电桥灵敏度与内阻检测的关系**接下来，我们将重点讨论电桥的灵敏度与内阻检测的关系。

在电桥测量中，灵敏度是一个重要的参数，它决定了电桥能够测量的电阻变化范围。

而对于毫伏表内阻的检测来说，灵敏度则成为了一个关键因素。

当我们希望测量的电阻值较小时，需要较高的灵敏度。

惠斯通电桥的灵敏度与电桥的电阻值有关。

在惠斯通电桥中，灵敏度可以用下式表示：S = R3 / (R1 + R2)其中，S是灵敏度，R1、R2和R3分别为电桥中的三个已知电阻。

从这个公式可以看出，当R1和R2的数值接近时，电桥的灵敏度就会变得非常高。

因此在实际测量中，为了提高惠斯通电桥的灵敏度，我们通常会采用比较接近的电阻值。

**三、惠斯通电桥在毫伏表内阻检测中的应用**那么，惠斯通电桥的灵敏度与检测毫伏表内阻有何关系呢？事实上，毫伏表是一种用于测量电压的仪器，而其内阻则会影响到其测量的准确性。

当我们使用惠斯通电桥来检测毫伏表的内阻时，灵敏度的高低将直接影响到检测结果的精确度。

高灵敏度的电桥可以更精确地检测出毫伏表的内阻值。

因为当电桥的灵敏度较低时，对于内阻的微小变化可能无法被准确地检测出来，从而影响了测量的精度。

而高灵敏度的电桥则能够更加灵敏地发现内阻的变化，从而提高了内阻检测的准确性。

惠斯通电桥测电阻实验报告实验目的1、掌握惠斯通电桥测量电阻的原理及操作方法，2、理解单臂电桥测电阻的“三端”法接线的意义；3、熟悉电桥比率和比率电阻的选择原则。

实验仪器教学用非平衡电桥DHQJ-3、导线若干、待测电阻实验原理电阻是电路的基本元件之一，电阻的测量是基本的电学测量。

用伏安法测量电阻，虽然原理简单，但有系统误差。

在需要精确测量阻值时，必须用惠斯通电桥，惠斯通电桥适宜于测量中值电阻(1～106Ω)。

惠斯通电桥的原理如图1所示。

标准电阻R3、R1、R2和待测电阻RX连成四边形，每一条边称为电桥的一个臂。

在对角A和C之间接电源E，在对角B和D之间接检流计G。

因此电桥由4个臂、电源和检流计三部分组成。

当开关KE 和KG接通后，各条支路中均有电流通过，检流计支路起了沟通ABC和ADC两条支路的作用，好象一座“桥”一样，故称为“电桥”。

适当调节R3、R1和R2的大小，可以使桥上没有电流通过，即通过检流计的电流IG=0，这时，B、D两点的电势相等。

电桥的这种状态称为平衡状态。

这时A、B之间的电势差等于A、D之间的电势差，B、C之间的电势差等于D、C之间的电势差。

设ABC支路和ADC支路中的电流分别为I1和I2。

对右图由欧姆定律得I1RX=I2R2I1R3=I2R1两式相除，得图1312R R R R x =即待测电阻R X 等于R 2/R 1与R 3的乘积。

通常将R 2/R 1称为比率臂，将R 3称为比较臂。

实验步骤：用箱式惠斯通电桥测电阻箱式桥是把电桥的各个元件，包括标准电阻箱、检流计、保护电阻、电源、开关等，装在一个箱子里，便于携带、使用方便．箱式电桥型号各异，本实验使用的DHQJ-3型直流单臂电桥，又叫惠斯通电桥，适用于测量100Ω以上的中值电阻。

具体情况如右图所示。

实验步骤如下：1.首先进行零点调节，当无电流通过检流计时，其指针应指向零点。

2.将待测电阻Rx 接在接线柱7、8之间，并用导线将接线柱1、2和2、3以及8、9之间短路.3.根据待测电阻阻值的大小，适当选择比率臂K 值(可参看倍率选择表)。

实验2 惠斯通电桥测电阻用伏安法测量电阻时，不可避免地存在系统误差。

为了提高测量的精确度，可以采用将待测电阻与标准电阻相比较的方法得出待测电阻。

一、基本教学要求1．掌握直流单臂电桥测电阻的原理，并通过它初步了解一般桥式电路的特点；2．学会正确使用箱式电桥测电阻；3. 了解提高电桥灵敏度的方法。

二、实验原理检流计G 示零值，即桥臂电流0g I =, 电桥达到平衡，这时有：BC DC U U =；1x I I =；2s I I =于是 1122I R I R =；12x s I R I R =，由此得:12x s R R R R = 其中R x 为待测臂，R s 为比较臂，1R 、2R 为比例臂。

可用换臂测量来消除比例臂造成的误差。

测量精密度取决于电桥的灵敏度。

如某待测电阻有1%的改变时，检流计指针相应偏离平衡点1n ∆=格，则相对灵敏度S ＝100格，x x R n R S∆∆= 测量电阻的精密度取决于电桥的灵敏度。

电桥的灵敏度与下面诸因素有关：1. 与检流计的电流灵敏度i S 成正比。

2. 与电源的电动势E 成正比。

3. 与电源的内阻E r 和限流电阻E R 有关。

4. 与四个桥臂电阻的搭配有关。

5. 与检流计的内阻有关。

参考文献:1、提高单臂电桥灵敏度的理论与实验分析，姜立军，唐山师范学院学报，2005,27（2）：44-46.2、惠斯通电桥的理论研究，杨万明，大学物理，1994,13（5）：7-12.3、单臂电桥电阻搭配对测量灵敏度的影响，陶秀梅，辽宁师专学报，2006,8（2）。

4、单臂电桥灵敏度最大值条件的研究，张慧兰，南方冶金学院学报，2001,22（1）：51-54.三、实验内容1.用单臂电桥选取合适的比例臂测量给定的电阻，并消除比例臂造成的测量误差。

2．测量电桥的灵敏度，并讨论灵敏度与各影响因素的具体关系。

四、测量数据及数据处理1. 用自组电桥测量电阻。

取电源电压小于10V，选择合适的比例臂测量给定的电阻。

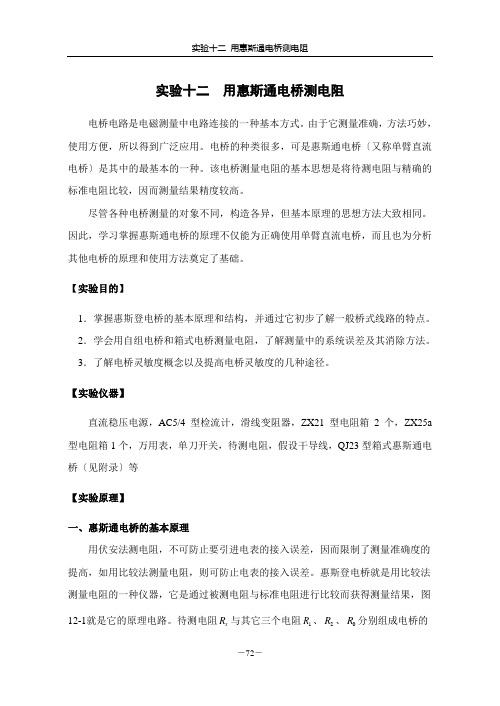

实验十二 用惠斯通电桥测电阻电桥电路是电磁测量中电路连接的一种基本方式。

由于它测量准确，方法巧妙，使用方便，所以得到广泛应用。

电桥的种类很多，可是惠斯通电桥〔又称单臂直流电桥〕是其中的最基本的一种。

该电桥测量电阻的基本思想是将待测电阻与精确的标准电阻比较，因而测量结果精度较高。

尽管各种电桥测量的对象不同，构造各异，但基本原理的思想方法大致相同。

因此，学习掌握惠斯通电桥的原理不仅能为正确使用单臂直流电桥，而且也为分析其他电桥的原理和使用方法奠定了基础。

【实验目的】1．掌握惠斯登电桥的基本原理和结构，并通过它初步了解一般桥式线路的特点。

2．学会用自组电桥和箱式电桥测量电阻，了解测量中的系统误差及其消除方法。

3．了解电桥灵敏度概念以及提高电桥灵敏度的几种途径。

【实验仪器】直流稳压电源，AC5/4型检流计，滑线变阻器，ZX21型电阻箱2个，ZX25a 型电阻箱1个，万用表，单刀开关，待测电阻，假设干导线，QJ23型箱式惠斯通电桥〔见附录〕等 【实验原理】一、惠斯通电桥的基本原理用伏安法测电阻，不可防止要引进电表的接入误差，因而限制了测量准确度的提高，如用比较法测量电阻，则可防止电表的接入误差。

惠斯登电桥就是用比较法测量电阻的一种仪器，它是通过被测电阻与标准电阻进行比较而获得测量结果，图12-1就是它的原理电路。

待测电阻x R 与其它三个电阻1R 、2R 、0R 分别组成电桥的四个臂，在A 、B 两点间连接直流电源E ，在C 、D 点间跨接灵敏检流计G ，由于G 好似搭接在ACB 和ADB 两条并联支路间的“桥”，故通常成为电桥。

适当调节一个或几个桥臂的电阻值，就可以改变各桥臂电流的大小，使C 、D 两点间的电位相等，从而使通过检流计中的电流为零。

这种情况称为“电桥平衡”。

电桥平衡时，C 、D 两点的电势相等。

根据电路知识可知 0xAC AB x R U U R R =+〔12-1〕112AD ABR U U R R =+〔12-2〕由AC AD U U =，整理化简后得到102x R R R R =， 〔12-3〕或1002x R R R kR R ==。

实验十五惠斯通电桥测电阻实验目的1、掌握惠斯通电桥测电阻的原理和方法。

2、学会正确使用箱式电桥测电阻的方法。

3、了解提高电桥灵敏度的几种途径实验器材1．箱式惠斯通电桥（QJ23型）、2．电阻箱（ZX21型两只，ZX36型一只）、3．电阻板、4．检流计、5．滑线变阻器、6．直流稳压电源。

实验原理电桥法测量是一种很重要的测量技术。

由于电桥法线路原理简明，仪器结构简单，操作方便，测量的灵敏度和精确度较高等优点，使它广泛应用于电磁测量，也广泛应用于非电量测量。

电桥可以测量电阻、电容、电感、频率、压力、温度等许多物理量。

同时，在现代自动控制及仪器仪表中，常利用电桥的这些特点进行设计、调试和控制。

电桥分为直流电桥和交流电桥两大类。

直流电桥又分为单臂电桥和双臂电桥，单臂电桥又称为惠斯通电桥，主要用于精确测量中值电阻。

双臂电桥又称为开尔文电桥，主要用于精确测量低值电阻。

本次实验主要是学习应用惠斯通电桥测电阻。

1．惠斯通电桥的线路原理惠斯通电桥的线路原理如图１５－1所示。

四个电阻R1，R2，R x和R S联成一个四边形，每一条边称作电桥的一个臂，其中：R1，R2组成比例臂，R x为待测臂，R S 为比较臂，四边形的一条对角线AC中接电源E，另一条对角线BD中接检流计G。

所谓“桥”就是指接有检流计的BD这条对角线，检流计用来判断B，D两点电位是否相等，或者说判断“桥”上有无电流通过。

电桥没调平衡时，“桥”上有电流通过检流计，当适当调节各臂电阻，可使“桥”上无电流，即B，D两点电位相等，电桥达到了平衡。

此时的等效电路如图１５－2所示。

根据图１５－2很容易证明sx R R R R =21s21x R R R R ⨯=（１５－１）此式即电桥的平衡条件。

如果已知R 1，R 2，R S ，则待测电阻R x 可求得。

设式(１５－1)中的R 1／R 2=K ，则有R x =K ·R S （１５－２）式中的K 称为比例系数。

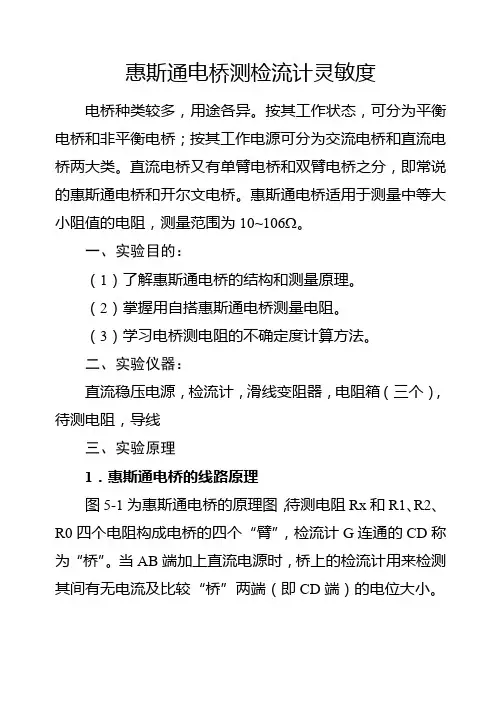

惠斯通电桥测检流计灵敏度电桥种类较多，用途各异。

按其工作状态，可分为平衡电桥和非平衡电桥；按其工作电源可分为交流电桥和直流电桥两大类。

直流电桥又有单臂电桥和双臂电桥之分，即常说的惠斯通电桥和开尔文电桥。

惠斯通电桥适用于测量中等大小阻值的电阻，测量范围为10~106 。

一、实验目的：（1）了解惠斯通电桥的结构和测量原理。

（2）掌握用自搭惠斯通电桥测量电阻。

（3）学习电桥测电阻的不确定度计算方法。

二、实验仪器：直流稳压电源，检流计，滑线变阻器，电阻箱（三个），待测电阻，导线三、实验原理1．惠斯通电桥的线路原理图5-1为惠斯通电桥的原理图，待测电阻Rx和R1、R2、R0四个电阻构成电桥的四个“臂”，检流计G连通的CD称为“桥”。

当AB端加上直流电源时，桥上的检流计用来检测其间有无电流及比较“桥”两端（即CD端）的电位大小。

调节R1、R2和R0，可使CD 两点的电位相等，检流计G 指针指零（即Ig=0），此时，电桥达到平衡。

电桥平衡时，UAC=UAD ，UBC=UBD ，即I1R1=I2R2，IxRx=I0R0。

因为G 中无电流，所以，I1=Ix,，I2=I0,。

上列两式相除，得：21R R Rx R （5-1）则Rx=021R R R =CR0（5-2）式（5-2）即为电桥平衡条件。

显然，惠斯通电桥测电阻的原理，就是采用电压比较法。

由于电桥平衡须由检流计示零表示，故电桥测量方法又称为零示法。

当电桥平衡时，已知三个桥臂电阻，就可以求得另一桥臂得待测电阻值。

通常称R0为比较臂，R1/R2（即C ）为比率（或倍率），Rx 为电桥未知臂。

在测量时，要先知道Rx 得估测值，根据Rx 的大小，选择合适的比率系数，把R0调在预先估计的数值上，再细调R0使电桥平衡。

利用惠斯通电桥测电阻，从根本上消除了采用伏安法测电阻时由于电表内阻接入而带来的系统误差，因而准确度也就提高了。

E12电桥的灵敏度公式（5-2）是在电桥平衡的条件下推导出的，而电桥是否平衡，实验时是看检流计有无偏转来判断的。

大学物理实验考试题库一、填空题1.用天平称衡物体，事前必作的调整是：通过调整，通过，并通过判断平衡。

称衡时，物体应放在边盘，砝码应放在边盘。

调整天平，取放物体，或加减砝必须在天平处于情况下进行。

2.滑线变阻器在电路中主要有种基本接法，它们的功能分别是和。

4.实验测点分布。

当测定线性电阻的伏安特性时，测点宜分布；当测定非线性电阻时，电流随电压变化较慢时测点宜些。

5.用一只1.0级，量程为3伏的电压表测量大约2伏电压的基本误差：，绝对误差，相对误差。

6.测扬氏模量时，用测量标尺与镜面距离（约1.5m），用测量钢丝长度（约0.9m），用测量光杆杆长（约7cm）, 用测量钢丝直径（约0.5mm）。

7.在测量扬氏模量实验中,测量钢丝的直径应在，的不同位置多次测量。

8. 在测量扬氏模量实验中，加减砝码动作要，加减过程应进行，不能中途。

9. 在测量扬氏模量实验中，实验中增重和减重各测一次，两次测量读数平均，是为了减少因带来的系统误差。

10．电势差计主要是测量的仪器，它应用的基本原理是原理。

它可以消除一般电压表接入电路时，由于而产生的误差。

为了实现电压的补偿，在测量电压时，待测电压的高电位点必须与电势差计标有“未知”的极相接，否则测量时检流计指针不能。

[NextPage] 11．电势差计使用实验中，无论是校准工作电流还是测量，检流计灵敏度转换开关总是要由粗→中→细，这是为了。

12.电势差计之所以能实现高精度的测量，是因为：第一，用高精度的对工作回路的电流值进行；第二，用高精度的标准所产生的电压降来指示；第三，用高灵敏度的做平衡指示仪表进行比较法测量。

13．用惠斯通电桥测电阻时，选择恰当的比率K的原则是。

比如，用本实验QJ23型直流电桥测约1×102Ω的电阻，应该使比率K= 。

14．提高惠斯通电桥灵敏度的方法主要是选用灵敏度高的，其次是选择合适的，适当提高。

15．分光仪的调节步骤：首先粗调，通过目测调节使. 和大致水平。

惠斯通电桥测电阻实验报告一、实验目的1、掌握惠斯通电桥测电阻的原理和方法。

2、学会使用箱式惠斯通电桥测量中值电阻。

3、了解电桥灵敏度的概念及提高电桥灵敏度的方法。

二、实验原理惠斯通电桥是一种用于精确测量电阻的电路。

它由四个电阻 R1、R2、Rx 和 Rs 组成，一个直流电源和一个检流计构成，如图 1 所示。

当电桥平衡时，检流计中无电流通过，B、D 两点电位相等。

此时有：＼＼frac{R1}｛R2} ＝＼frac{Rx}｛Rs}＼通过交换 R1 和 R2 的位置，可以消除比例臂电阻的误差。

电桥的灵敏度定义为：＼S ＝＼frac{＼Delta n}｛＼frac{＼Delta Rx}｛Rx}｝＼其中，Δn 是检流计指针偏转的格数，ΔRx 是电阻 Rx 的改变量。

三、实验仪器1、箱式惠斯通电桥。

2、直流电源。

3、检流计。

4、标准电阻。

5、待测电阻。

四、实验步骤1、熟悉箱式惠斯通电桥的结构和使用方法。

2、按照电路图连接电路，注意电源、检流计、电阻的正负极连接正确。

3、估计待测电阻的阻值，选择合适的比例臂 R1 和 R2 的比值。

4、调节比较臂电阻 Rs，使电桥平衡，检流计指针指零。

5、记录 R1、R2 和 Rs 的值，计算待测电阻 Rx 的值。

6、改变比例臂的比值，重复步骤 4 和 5，测量多组数据。

7、测量电桥的灵敏度，在电桥平衡后，改变 Rs 的值，使检流计指针偏转一定的格数，记录ΔRs 和相应的Δn，计算电桥的灵敏度。

五、实验数据及处理1、测量待测电阻 Rx｜次数｜ R1（Ω）｜ R2（Ω）｜ Rs（Ω）｜ Rx（Ω）｜｜｜｜｜｜｜｜ 1 ｜ 100 ｜ 100 ｜ 3568 ｜ 3568 ｜｜ 2 ｜ 500 ｜ 500 ｜ 17852 ｜ 17852 ｜｜ 3 ｜ 1000 ｜ 1000 ｜ 35725 ｜ 35725 ｜平均值：Rx ＝（3568 ＋ 17852 ＋ 35725）／ 3 ＝ 190483（Ω）2、电桥灵敏度的测量｜ΔRs（Ω）｜Δn（格）｜ S（格/Ω）｜｜｜｜｜｜ 01 ｜ 5 ｜ 50 ｜｜ 02 ｜ 10 ｜ 50 ｜｜ 03 ｜ 15 ｜ 50 ｜平均值：S ＝（50 ＋ 50 ＋ 50）／ 3 ＝ 50（格/Ω）六、误差分析1、电阻箱本身存在误差，其刻度的准确度有限。

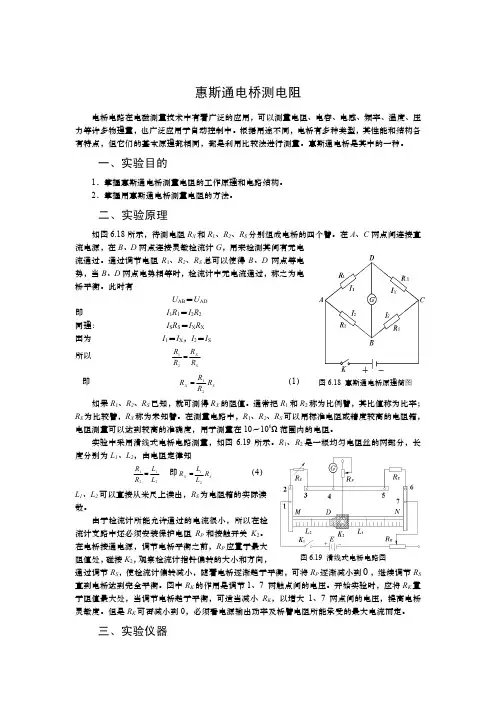

惠斯通电桥测电阻电桥电路在电磁测量技术中有着广泛的应用，可以测量电阻、电容、电感、频率、温度、压力等许多物理量，也广泛应用于自动控制中。

根据用途不同，电桥有多种类型，其性能和结构各有特点，但它们的基本原理都相同，都是利用比较法进行测量。

惠斯通电桥是其中的一种。

一、实验目的1．掌握惠斯通电桥测量电阻的工作原理和电路结构。

2．掌握用惠斯通电桥测量电阻的方法。

二、实验原理如图6.18所示，待测电阻R X 和R 1、R 2、R S 分别组成电桥的四个臂。

在A 、C 两点间连接直流电源，在B 、D 两点连接灵敏检流计G ，用来检测其间有无电流通过。

通过调节电阻R 1、R 2、R S 总可以使得B 、D 两点等电势，当B 、D 两点电势相等时，检流计中无电流通过，称之为电桥平衡。

此时有U AB ＝U AD即 I 1R 1＝I 2R 2同理： I S R S ＝I X R X因为 I 1＝I X ，I 2＝I S所以 SX R R R R =21 即 S X R R R R 21=（1） 如果R 1、R 2、R S 已知，就可测得R X 的阻值。

通常把R 1和R 2称为比例臂，其比值称为比率；R S 为比较臂，R X 称为未知臂。

在测量电路中，R 1、R 2、R S 可以用标准电阻或精度较高的电阻箱，电阻测量可以达到较高的准确度，用于测量在10～106Ω范围内的电阻。

实验中采用滑线式电桥电路测量，如图6.19所示。

R 1、R 2是一根均匀电阻丝的两部分，长度分别为L 1、L 2，由电阻定律知2121L L R R = 即S X R L L R 21= （4） L 1、L 2可以直接从米尺上读出，R S 为电阻箱的实际读数。

由于检流计所能允许通过的电流很小，所以在检流计支路中还必须安装保护电阻R P 和接触开关K 2。

在电桥接通电源，调节电桥平衡之前，R P 应置于最大阻值处，碰接K 2，观察检流计指针偏转的大小和方向，通过调节R S ，使检流计偏转减小，随着电桥逐渐趋于平衡，可将R P 逐渐减小到0，继续调节R S 直到电桥达到完全平衡。

探究惠斯通电桥灵敏度的影响因素探究惠斯通电桥灵敏度的影响因素实验者：同组实验者：指导教师：【摘要】⽤惠斯通电桥测电阻时，其精度主要取决于电桥的灵敏度。

电桥的灵敏度S 越⼤，由电桥灵敏度引⼊的误差越⼩。

要提⾼测量电阻的精度，就应该从电桥灵敏度的影响因素中⼊⼿。

该实验基于此思想，通过调试改变试验中的各相关数据和仪器，探究影响电桥灵敏度的⼏个具体因素，从⽽设法找出提⾼电桥灵敏度的⽅法。

【关键词】惠斯通电桥灵敏度因素【实验原理】惠斯通电桥的原理图如右图所⽰，其中1R 、2R 、3R 和4R )(X R 组成了电桥的桥壁。

当满⾜0==g DC BC I V V ，时，电桥处于平衡，使调节3R 有⼀微⼩变化量3R δ，从⽽会引起检流计指针有⼀微⼩偏转n 。

通常定义电桥的绝对灵敏度S 为3R nS δ=（1）电桥的相对灵敏度为：33R R nS δ=相（2）可以证明，改变任何⼀个桥壁，其所得的电桥灵敏度都相同。

由检流计电流灵敏度的定义很容易导出：G I I S n ?= （3）其中，I S 为检流计的电流灵敏度，G I ?为改变桥壁3R ⼀个微⼩变化量3R δ时，检流计微⼩偏转n 格相对应的检流计⽀路的不平衡电流。

再利⽤基尔霍夫定理解得))(()()(32414132324131R R R R R R R R R R R R R ER R I G G ++++++-=δ（4）将（4）式带⼊（2）式，可得：)1)(1()(k/32144321R RR R R R R R R E S g ++++++-=（5）由（2）式可知，如果检流计的最⼩可辨偏转量为n ?（⼀般认为0.2n ?=格），则由电桥灵敏度引⼊的被测电阻值的相对不确定度为：R nR S=（6）表明电桥的灵敏度S 越⼤，由电桥灵敏度引⼊的误差越⼩。

【调试⽅案设计】1、仪器⽤品：直流稳压电源1个、检流计1个、滑动变阻器1个、万⽤表1个、电阻箱5个、电键1个、连接线若⼲ 2、调试⽅法步骤：2.1 按原理图连接电路，先使50G R =Ω，设置桥臂⽐为1:1，电源电压在3~5V 之间取值，滑动变阻器取最⼤值。

1．请选出下列说法中的正确者（ CDE ）A ：当被测量可以进行重复测量时，常用重复测量的方法来减少测量结果的系统误差。

B ：对某一长度进行两次测量，其测量结果为10cm 和10.0cm ，则两次测量结果是一样的。

C ：已知测量某电阻结果为：,05.032.85Ω±=R 表明测量电阻的真值位于区间[85.27~85.37]之外的可能性很小。

D ：测量结果的三要素是测量量的最佳值（平均值），测量结果的不确定度和单位。

E ：单次测量结果不确定度往往用仪器误差Δ仪来表示，而不计ΔA .2．请选择出表达正确者（ AD ）3333343/10)08.060.7(: /14.060.7:/1041.01060.7: /05.060.7:mkg D m kg C m kg B m kg A ⨯±=±=⨯±⨯=±=ρρρρ3．请选择出正确的表达式： ( CD ) 333334/10)08.060.10( : (mm)1087.9)(87.9 :/104.0106.10 : )(10500)(5.10 :mkg D m C m kg B g kg A ⨯±=⨯=⨯±⨯==ρρ4．请选择出表达正确者（ A ） 3333/04.0603.7: /14.060.7:/041.060.7: /04.060.7:mkg D m kg C m kg B m kg A ±=±=±=±=ρρρρ5．请选择出表达正确者 ( BC ) 0.3mm 10.4cm h :D /10)08.060.7(:0.3cm10.4h :B /1041.01060.7 :33334±=⨯±=±=⨯±⨯=m kg C m kg A ρρ6．测量误差可分为系统误差和偶然误差，属于系统误差的有： ( AD )Ａ：由于电表存在零点读数而产生的误差；Ｂ：由于测量对象的自身涨落所引起的误差；Ｃ：由于实验者在判断和估计读数上的变动性而产生的误差。

惠斯通电桥测电阻实验报告-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII2惠斯通电桥测电阻实验目的1．了解惠斯通电桥的构造和测量原理 2．熟悉调节电桥平衡的操作步骤 3．了解提高电桥灵敏度的几种途径 实验仪器万用电表、电阻箱、检流计、滑动变阻器、直流电源、待测电阻、电键、导线、箱式电桥实验原理1．惠斯通电桥工作原理图（一）是惠斯通电桥电路。

四个电阻R 1（R x ）、R 2、R 3、R 4，称作电桥的四个桥臂，组成四边形abcd 。

对角bd 之间连接检流计G ，构成“桥”，用以比较桥两端的电位。

当b 和d 两点的电位相等时，检流计G 指零，即 I G ＝0，电桥达到了平衡状态。

此时有AD AB U U = DC BC U U = （1）即 4211R I R I ⋅=⋅ （2）3221R I R I ⋅=⋅ （3）c图（一）惠斯通电桥原理图3两式相除，得 3421R R R R = （3’）或者 4231R R R R ⋅=⋅ （4）上两式表明：当电桥达到平衡时，电桥相邻臂电阻之比相等，或者说电桥相对臂电阻之乘积相等。

若R 2、R 3、R 4为已知，则待测电阻R 1（R x ）可由下式求出x R R R R R ==2341 （5） 通常称R 1为测量臂，R 4、R 3为比例臂，R 2为比较臂。

所以电桥由四臂（测量臂、比较臂和比例臂）、检流计和电源三部分组成。

与检流计串联的限流电阻R G 和电键K G 都是为在调节电桥平衡式保护检流计，不使其在长时间内有较大电流通过而设置的。

2．换位测量法的原理R 1与R 2位置对换，当I G ＝0时，x R R R R R ==,2431 （6） 由式（5）和式（6）可知,22R R R x = （7）通过换位测量法求出的R x 的值仅仅与R 2和R 2'有关，这就修正了由于电阻丝阻值不均匀所带来的系统误差。

实验五用惠斯登电桥测电阻实验目的1．掌握用惠斯登电桥测电阻的原理；2．学会测量电桥灵敏度的方法，并了解提高电桥灵敏度的途径。

实验仪器电阻箱三只，自组惠思登电桥实验板，直流电源，检流计。

实验原理“电桥”是很重要的电磁学基本测量仪器之一。

它主要用来测量电阻器的阻值、线圈的电感量和电容器的电容及其损耗。

为了适应不同的测量目的，设计了多种不同功能的电桥。

最简单的是单臂电桥，即惠斯登电桥，用来精确测量中等阻值（几十欧姆至几十万欧姆）的电阻。

此外还有测量低阻值（几欧以下）的双臂电桥，即开耳文双电桥；测量线圈电感量的电感电桥；测量电容器电容量的电容电桥；还有既能测量电感又能测量电容及其损耗的交流电桥等。

尽管各种电桥测量的对象不同、构造各异，但基本原理和思想方法大致相同。

因此，学习掌握惠斯登电桥的原理不仅能为正确使用单臂电桥，而且也为分析其他电桥的原理和使用方法奠定了基础。

惠斯登电桥的原理如图5－1所示。

图中ab、bc、cd和da四条支路分别由电阻R1（R x）、R2、R3和R4组成，称为电桥的四条桥臂。

通常，桥臂ab接待测电阻R x，其余各臂都是可调节的标准电阻。

在bd两对角间连接检流计、开关和限流电阻R G。

在ac两对角间连接电源、开关和限流电阻图5－1惠斯登电桥原理图R E 。

当接通电键K E 和K G 后，各支路中均有电流流通，检流计支路起了沟通abc 和adc 两条支路的作用，可直接比较bd 两点的电势，电桥之名由此而来。

适当调整各臂的电阻值，可以使流过检流计的电流为零，即I G ＝0。

这时称电桥达到了平衡。

平衡时b 、d 两点的电势相等。

根据分压器原理可知)15(212-+=R R R U U ac bc )25(433-+=R R R U U ac dc 平衡时，433212R R R R R R U U dc bc ++=＝即整理化简后得到)35(4321-x R R R R R ＝＝由（5－3）式可知：待测电阻R x 等于R 2／R 3与R 4的乘积。

惠斯通电桥的实验注意事项惠斯通电桥是一种用于测量电阻的实验装置，主要由一个电桥电路和一系列电阻、电源、电流表、电压表等组成。

在进行惠斯通电桥的实验时，需要注意以下几个方面：一、装置搭建和连接1. 确保电源的正负极正确连接，以免短路或损坏设备。

2. 选用稳定可靠的电源，并注意其电压和电流的合适范围。

3. 保证使用的电阻箱的准确性和稳定性，检查箱体和接线端子是否良好接触。

4. 确保电桥各个元件的接线牢固可靠，以避免断路或接触不良。

二、校准1. 在进行电阻测量之前，应先进行电桥的校准。

可以采用零位法校准，即调节电阻箱中的电阻值，使电桥示数为零。

2. 在校准过程中，应注意调节沉浸在电解液中的测量杆的位置，使电桥示数最为稳定。

三、实验操作1. 实验前要检查电源是否正常开启，测量元件是否正确连接，并按照实验要求设置好电流和电压范围。

2. 在调节电桥平衡时，应缓慢调节电阻箱中的电阻值，观察电桥示数的变化情况，尽量使其趋于稳定。

3. 在调节电桥平衡时，要注意避免震动和外界干扰，尽量保持实验室环境的安静。

4. 在电桥平衡时，可以适当调节电源的电压和电流的大小，以提高电测量的灵敏度。

5. 在进行电阻测量时，要注意对测量电极的压力，尽量保持一致，以避免测量误差。

同时，要注意避免电阻和接线端子的发热，以免影响测量结果。

四、数据处理1. 在进行惠斯通电桥实验时，要注意记录实验数据，并进行反复测量，以提高测量的准确性。

2. 在处理实验数据时，可以采用平均值法、线性拟合法等方法，以获得更可靠的实验结果。

3. 在比较实验结果时，要注意考虑实验误差和不确定度，并进行合理的统计分析。

综上所述，惠斯通电桥的实验是一项比较精密的实验，需要认真细致地进行操作和数据处理。

只有合理控制各个实验环节的误差，才能获得准确可靠的实验结果。

惠斯通电桥测电阻实验目的1．了解惠斯通电桥的构造和测量原理 2．熟悉调节电桥平衡的操作步骤 3．了解提高电桥灵敏度的几种途径 实验仪器万用电表、电阻箱、检流计、滑动变阻器、直流电源、待测电阻、电键、导线、箱式电桥实验原理1．惠斯通电桥工作原理图（一）是惠斯通电桥电路。

四个电阻R 1（R x ）、R 2、R 3、R 4，称作电桥的四个桥臂，组成四边形abcd 。

对角bd 之间连接检流计G ，构成“桥”，用以比较桥两端的电位。

当b 和d 两点的电位相等时，检流计G 指零，即 I G ＝0，电桥达到了平衡状态。

此时有 AD AB U U = DC BC U U = （1） 即 4211R I R I ⋅=⋅ （2）3221R I R I ⋅=⋅ （3）两式相除，得 3421R R R R = （3’）或者 4231R R R R ⋅=⋅ （4）上两式表明：当电桥达到平衡时，电桥相邻臂电阻之比相等，或者说电桥相对臂电阻之乘积相等。

若R 2、R 3、R 4为已知，则待测电阻R 1（R x ）可由下式求出x R R R RR ==2341 （5）通常称R 1为测量臂，R 4、R 3为比例臂，R 2为比较臂。

所以电桥由四臂（测量臂、比较臂和比例臂）、检流计和电源三部分组成。

与检流计串联的限流电阻R G 和电键K G 都是为在调节电桥平衡式保护检流计，不使其在长时间内有较大电流通过而设置的。

c图（一）惠斯通电桥原理图2．换位测量法的原理R 1与R 2位置对换，当I G ＝0时，x R R R R R ==,2431 （6）由式（5）和式（6）可知,22R R R x = （7）通过换位测量法求出的R x 的值仅仅与R 2和R 2'有关，这就修正了由于电阻丝阻值不均匀所带来的系统误差。

3．电桥灵敏度 在实验中，测试者是依据检流计G 的指针有无偏转来判断电桥是否平衡的。

然而，检流计的灵敏度是有限的。

例如，选用电流灵敏度为1格/1微安的检流计作为指零仪。
