一级建造师市政工程实务1K413040喷锚暗挖(矿山)法施工

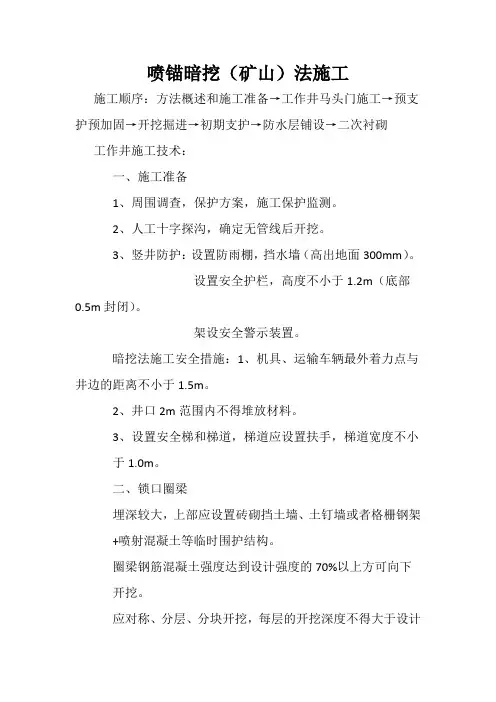

喷锚暗挖（矿山）法施工施工顺序：方法概述和施工准备→工作井马头门施工→预支护预加固→开挖掘进→初期支护→防水层铺设→二次衬砌工作井施工技术：一、施工准备1、周围调查，保护方案，施工保护监测。

2、人工十字探沟，确定无管线后开挖。

3、竖井防护：设置防雨棚，挡水墙（高出地面300mm）。

设置安全护栏，高度不小于1.2m（底部0.5m封闭）。

架设安全警示装置。

暗挖法施工安全措施：1、机具、运输车辆最外着力点与井边的距离不小于1.5m。

2、井口2m范围内不得堆放材料。

3、设置安全梯和梯道，梯道应设置扶手，梯道宽度不小于1.0m。

二、锁口圈梁埋深较大，上部应设置砖砌挡土墙、土钉墙或者格栅钢架+喷射混凝土等临时围护结构。

圈梁钢筋混凝土强度达到设计强度的70%以上方可向下开挖。

应对称、分层、分块开挖，每层的开挖深度不得大于设计规定，随挖随支护，每一层的开挖应该遵循先开挖周边再开挖中部的顺序。

马头门施工技术：马头门的开挖应分段破除竖井井壁，宜先拱部、再侧墙、最后底板的顺序破除。

同一竖井内的马头门不得同时施工，一侧掘进15后，方可开启另外一侧马头门。

先低后高原则。

超前预支护和预加固施工技术小导管：直径：40-50mm，长度大于循环进尺的2倍宜3-5m，纵向搭接长度不小于1m。

管棚：直径：80-180mm，纵向搭接长度不小于3m，钢管间距宜300-500mm。

超前小导管注浆加固：在软弱、破碎地层中成孔困难时，且施作超前锚杆比较困难或者结构断面较大时，宜采用超前小导管注浆加固处理方法。

注浆材料：普通水泥单液浆、改性水玻璃浆、水泥-水玻璃双液浆、超细水泥。

注浆工艺：砂卵石地层-渗入法砂层中-挤压、渗透注浆法黏土地层中-劈裂、电动硅化渗透法注浆压力保持在0.1-0.4MPa，注浆终压由地层条件和周边环境控制要求确定，一般不大于0.5MPa。

每孔稳压时间不小于2min。

劈裂法压力应大于0.8Mpa。

注浆速度不大于30L/min注浆期间监测项目：地面隆起、地下水污染。

1K413041掌握喷锚暗挖法的掘进方式选择
二、台阶法 10m 台阶开挖法适用于土质较好的隧道施工，软弱围岩、
第四纪沉积地层隧道。
（一）台阶法开挖优点 1．灵活多变，适用性强。 2．具有足够的作业空间和较快的施工速度。当地层无水、 洞跨小于10m时，均可采用该方法。
1K413041掌握喷锚暗挖法的掘进方式选择
（二）台阶法开挖注意事项
1．台阶数不宜过多，台阶长度要适当，对城市第四纪 为宜。 2．对岩石地层，针对破碎地段可配合挂网喷锚支护施 工，以防止落石和崩塌。
1K413041掌握喷锚暗挖法的掘进方式选择
三、环形开挖预留核心土法 12m （） 这种方法适用于一般土质或易坍塌的软弱围岩中。
喷锚暗挖施工必须配合开挖及时支护，保证施工安全。 一、喷锚暗挖与初期支护 （一）喷锚暗挖与支护加固 1．初期支护采用喷锚支护。
喷锚支护是钢筋网喷射混凝土、锚杆、钢筋网喷射混凝土 、钢拱架·钢筋网喷射混凝土等结构组合起来的支护形式。
1K413042掌握喷锚加固支护的施工要求
（二）支护与加固技术措施 1．暗挖隧道内常用的技术措施 （1）超前锚杆或超前小导管支护； （2）小导管周边注浆或围岩深孔注浆； （3）设置临时仰拱。 2．暗挖隧道外常用的技术措施 （1）管棚超前支护； （2）地表锚杆或地表注浆加固； （3）冻结法固结地层； （4）降低地下水位法。
六、中隔壁法和交叉中隔壁法 中隔壁法也称CD工法，主要适用于地层较差和不稳定
岩体、且地面沉降要求严格的地下工程施工。
中隔壁法
1K413041掌握喷锚暗挖法的掘进方式选择
七、中洞法、侧洞法、柱洞法、洞桩法 中洞法 当地层条件差、断面特大时，一般设计成多跨结构，
跨与跨之间有梁、柱连接，一般采用中洞法、侧洞法、柱 洞法及洞桩法等施工，其核心思想是变大断面为中小断面 ，提高施工安全度。

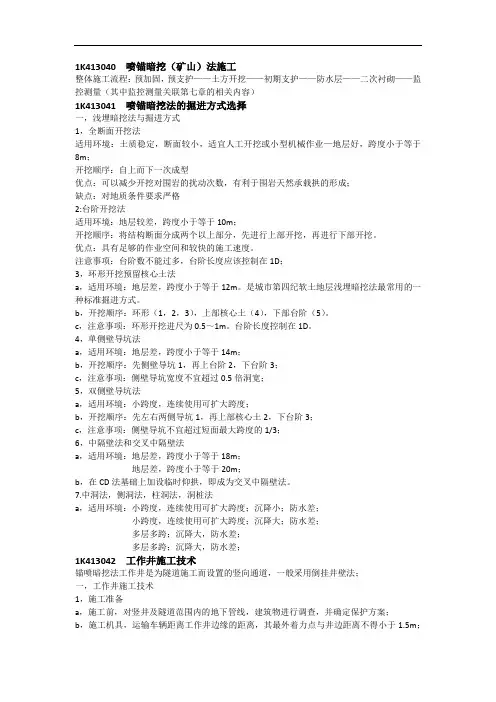

1K413040 喷锚暗挖（矿山）法施工整体施工流程：预加固，预支护——土方开挖——初期支护——防水层——二次衬砌——监控测量（其中监控测量关联第七章的相关内容）1K413041 喷锚暗挖法的掘进方式选择一，浅埋暗挖法与掘进方式1，全断面开挖法适用环境：土质稳定，断面较小，适宜人工开挖或小型机械作业—地层好，跨度小于等于8m；开挖顺序：自上而下一次成型优点：可以减少开挖对围岩的扰动次数，有利于围岩天然承载拱的形成；缺点：对地质条件要求严格2:台阶开挖法适用环境：地层较差，跨度小于等于10m；开挖顺序：将结构断面分成两个以上部分，先进行上部开挖，再进行下部开挖。

优点：具有足够的作业空间和较快的施工速度。

注意事项：台阶数不能过多，台阶长度应该控制在1D；3，环形开挖预留核心土法a，适用环境：地层差，跨度小于等于12m。

是城市第四纪软土地层浅埋暗挖法最常用的一种标准掘进方式。

b，开挖顺序：环形（1，2，3），上部核心土（4），下部台阶（5）。

c，注意事项：环形开挖进尺为0.5～1m。

台阶长度控制在1D。

4，单侧壁导坑法a，适用环境：地层差，跨度小于等于14m；b，开挖顺序：先侧壁导坑1，再上台阶2，下台阶3；c，注意事项：侧壁导坑宽度不宜超过0.5倍洞宽；5，双侧壁导坑法a，适用环境：小跨度，连续使用可扩大跨度；b，开挖顺序：先左右两侧导坑1，再上部核心土2，下台阶3；c，注意事项：侧壁导坑不宜超过短面最大跨度的1/3；6，中隔壁法和交叉中隔壁法a，适用环境：地层差，跨度小于等于18m；地层差，跨度小于等于20m；b，在CD法基础上加设临时仰拱，即成为交叉中隔壁法。

7.中洞法，侧洞法，柱洞法，洞桩法a，适用环境：小跨度，连续使用可扩大跨度；沉降小；防水差；小跨度，连续使用可扩大跨度；沉降大；防水差；多层多跨；沉降大，防水差；多层多跨；沉降大，防水差；1K413042 工作井施工技术锚喷暗挖法工作井是为隧道施工而设置的竖向通道，一般采用倒挂井壁法；一，工作井施工技术1，施工准备a，施工前，对竖井及隧道范围内的地下管线，建筑物进行调查，并确定保护方案；b，施工机具，运输车辆距离工作井边缘的距离，其最外着力点与井边距离不得小于1.5m；c，护栏高度不低于1.2m，栏杆底部500mm应采取封闭措施；d，井口2m范围内不得堆放材料；e，楼梯梯道的宽度不应小于1.0m；2，锁扣圈梁a，锁扣圈梁处土方不得超挖，不应做好边坡防护；b，圈梁混凝土强度应达到设计强度的70%及以上；3，竖井开挖与支护a，井口应设置挡水墙，四周地面应硬化处理；b，应对称，分层，分块开挖；每一分层的开挖，应遵循开挖周边，后开挖中部的顺序；c，初期支护应尽快封闭成环；d，施工平面尺寸和深度较大的竖井时，应根据设计要求及时安装临时支撑；二，马头门施工技术1，马头门的开挖应破除竖井井壁，宜按照先拱部，再侧墙，最后底板的顺序破除；a，隧道掘进方式为环形开挖预留核心土法时，马头门施工顺序：开挖上台阶时，应保留核心土；安装上部钢隔栅，连接纵向钢筋，挂钢筋网，喷射混凝土；上台阶掌子面进尺3～5m时开挖下台阶，破除下台阶隧道洞口竖井井壁；开挖下台阶土方：安装下部钢隔栅，连续纵向钢筋，挂初支钢筋网，喷射墙体及仰拱混凝土；2，马头门处隧道应密排三榀格栅钢架；3，同一竖井内的马头门不得同时进行施工；4，马头门标高不一致时，遵循”先低后高“的原则；5，施工中严格贯彻：”管超前，严注浆，短开挖，强支护，勤量测，早封闭“6:开挖过程中加强监测，出现坍塌征兆或者支护结构较大变形，停止作业；7，停止开挖时，及时喷射混凝土封闭掌子面；1K413043 超前预支护及预加固施工技术超前预支护及预加固采取的措施主要有：超前小导管深孔注浆管棚支护一，超前小导管注浆加固1，应用范围：可以配套使用多种注浆材料，施工速度快，施工机具简单，工序交接容易，是暗挖隧道常用的超前预支护措施。

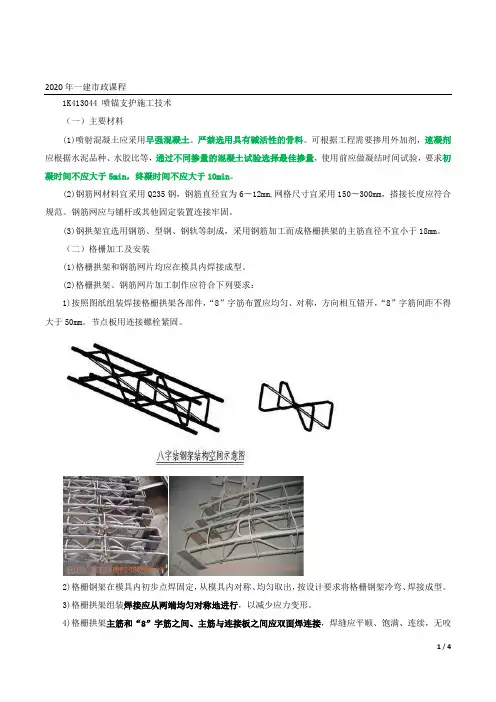

2020年一建市政课程1K413044 喷锚支护施工技术（一）主要材料(1)喷射混凝土应采用早强混凝土。

严禁选用具有碱活性的骨料。

可根据工程需要掺用外加剂，速凝剂应根据水泥品种、水胶比等，通过不同掺量的混凝土试验选择最佳掺量，使用前应做凝结时间试验，要求初凝时间不应大于5min，终凝时间不应大于10min。

(2)钢筋网材料宜采用Q235钢，钢筋直径宜为6〜12mm,网格尺寸宜采用150〜300mm，搭接长度应符合规范。

钢筋网应与铺杆或其他固定装置连接牢固。

(3)钢拱架宜选用钢筋、型钢、钢轨等制成，采用钢筋加工而成格栅拱架的主筋直径不宜小于18mm。

（二）格栅加工及安装(1)格栅拱架和钢筋网片均应在模具内焊接成型。

(2)格栅拱架、钢筋网片加工制作应符合下列要求：1)按照图纸组装焊接格栅拱架各部件，“8”字筋布置应均匀、对称，方向相互错开，“8”字筋间距不得大于50mm。

节点板用连接螺栓紧固。

2)格栅钢架在模具内初步点焊固定，从模具内对称、均匀取出，按设计要求将格栅钢架冷弯、焊接成型。

3)格栅拱架组装焊接应从两端均匀对称地进行，以减少应力变形。

4)格栅拱架主筋和“8”字筋之间、主筋与连接板之间应双面焊连接，焊缝应平顺、饱满、连续，无咬蚀、气孔、夹渣现象；焊接成品的焊缝药皮应清理干净。

(3)首榀格栅拱架应进行试拼装，并应经建设单位、监理单位、设计单位共同验收合格后方可批量加工。

(4)格栅拱架、钢筋网片应分类存放、标识，并应采取防锈蚀措施；运输和存放过程中应采取防变形措施。

(10)在自稳能力较差的土层中安装格栅拱架时，应按设计要求在拱脚处打设锁脚锚管，以防止拱架下沉。

（三）喷射混凝土(2)混凝土喷射前应检查喷射机喷头的状况，使其保持良好的工作性能。

喷射时，应用高压风清理受喷面、施工缝，剔除疏松部分。

喷头与受喷面应垂直，距离宜为0.6～1.0m。

(3)喷射混凝土应分段、分片、分层自下而上依次进行。

混凝土厚度较大时，应分层喷射，后一层喷射应在前一层混凝土终凝后进行。
