气动打标机常见故障排查

气动执行机构是用于控制阀门开关的重要设备，广泛应用于工业自动化领域。

然而，气动执行机构在使用过程中可能会出现各种故障，影响其正常工作。

下面列举了一些常见的气动执行机构故障及处理方法：1. 执行机构无法正常动作：首先检查气源压力是否在正常范围内，确保供气系统正常工作。

其次检查气管是否破损或堵塞，如有异常及时更换或清理。

此外，检查电磁阀是否正常工作，如无法正常切换，则需要更换电磁阀。

2. 执行机构动作不稳定：可能是由于气缸内部活塞环磨损过度，导致气缸内泄漏气，进而影响执行机构动作。

此时需要更换气缸内部的零件。

另外，检查控制气管的长度是否过长，过长的气管会导致执行机构动作不稳定，建议将气管长度控制在规定范围内。

3. 执行机构动作缓慢：可能是由于气缸内部进入水分或杂质，导致气缸内部磨损。

此时需要将气缸内部进行清理并更换密封件。

另外，检查弹簧是否松动，导致气缸内泄间隙变大，从而影响执行机构动作。

如果是由于上述原因导致的故障，需要及时调整并更换损坏的零件。

4. 执行机构产生噪音：可能是由于气缸内部活塞环、密封件等零件磨损过度，导致气缸内部产生噪音。

此时需要更换磨损的零件。

另外，检查气源是否正常，如存在杂质或水分，需要清理或更换气源。

5. 电源故障：检查电源是否正常，如电源电压过低或过高，需要调整至规定范围内。

另外，检查电路板是否正常工作，如出现损坏需要及时更换电路板。

6. 阀门定位器故障：检查阀门定位器是否正常工作，如出现损坏需要及时更换。

另外，检查调节阀杆与阀芯是否磨损，如磨损过度需要更换。

总之，对于气动执行机构的故障处理，需要根据具体情况进行排查和维修。

在维修过程中需要注意安全，避免因操作不当导致事故发生。

同时，定期对气动执行机构进行维护和保养，可以延长其使用寿命，提高工作效率。

气动标记机常见故障及其解决方法对金未来标记系统的软件维护需要掌握基本的Windows操作知识。

1计算机故障1.1微机无法接通电源a.检查当地电网是否停电b.检查电源插座或UPS电源开关是否打开c.检查微机电源是否插到电源插座上d.若以上问题都不存在，请检查微机后部电源风扇是否转动，如转动，请检查显示器电源是否打开，如风扇不转，则可能是微机电源损坏，此时您可以更换微机电源，或与公司维护人员联系。

1.2微机不能正常启动a.首先观察计算机启动时的现象和声音，若启动时有“嘀”“嘀”“嘀”的声音，一般情况下是内存条或显卡的故障，可以通过更换内存条或显示卡来排除故障；启动时观察硬盘指示灯是否闪烁，若不闪烁，则可能是计算机设置有问题，如闪烁，则可能是软件或硬盘有故障。

b.重新设置计算机的CMOSc.打开计算机外壳，取下接口板，重新启动计算机，如能启动，则是接口板的故障，更换接口板或与公司联系。

若仍不能启动，请与计算机公司联系，或与公司维护人员联系。

1.3显示器不能正常显示a.首先检查显示器电源是否接好，或显示器电源是否打开b.检查显示器电源指示灯的颜色或状态，若为正常颜色（绿色），且不闪烁，请检查显示器的亮度、灰度、对比度等调节旋钮，调节好亮度、灰度、对比度；若为橘黄色，且闪烁，请检查显示器的信号线是否连接好。

c.更换显示器1.4软驱无法正常工作a.请检查CMOS中软盘驱动器的设置是否正确b.软盘是否坏或未格式化，请更换软盘或重新格式化c.请检查软盘驱动器指示灯是否已亮，若不亮，请检查软驱的电源线是否连接好，检查软盘驱动器的信号线是否连接好1.5硬盘不能正常启动a.检查软驱中是否有软盘，请将其取出b.进入SETUP，检查硬盘的设置是否正确c.请检查硬盘指示灯是否亮，如不亮，请检查硬盘电源线是否接好，数据线是否接好。

1.6键盘按键不起作用a.请检查键盘是否连接到键盘口上b.若是工控机，请检查键盘锁是否被按下c.更换键盘2标记机设备故障2.1软件故2.1.1无法进入Windows系统a.系统提示硬盘错误或软驱错误，请检查硬盘设置是否正确，计算机上是否连接软驱b.若Windows仍然不能正常运行，则需要重新安装Windows系统c.如果微机中很多软件不能正常运行，说明机器中可能有病毒，需要杀毒盘检测硬盘，杀掉病毒或重新格式化硬盘，并安装全部软件注意：一般情况下，严禁格式化硬盘，确实需要进行格式化硬盘操作时，一定要保证在将重要文件备份后进行。

气动系统主要元件常见故障及排除方法气动系统是指利用压缩空气作为动力源来控制和驱动机械设备的系统。

气动系统主要由压缩空气发生装置、气源处理装置、执行元件以及控制元件等组成。

在使用气动系统的过程中，常会出现一些故障，影响系统的正常运行。

下面将介绍气动系统常见的故障以及相应的排除方法。

1.压力不稳定：气源压力不稳定会导致执行元件无法正常工作、速度不稳定等问题。

可能的原因包括：气源压力波动、气源处理装置故障等。

解决方法包括：检查气源压力是否稳定，调整气源处理装置中的调压阀、过滤器等设备。

2.气源漏气：气源漏气会导致压力下降，影响系统的工作效果。

常见的漏气问题包括：接头松动、密封圈老化、气管破裂等。

解决方法包括：检查接头是否紧固、更换老化的密封圈、修理或更换破裂的气管。

3.气缸无法正常工作：气缸无法正常工作可能是由于气缸内部积尘、润滑不良、活塞密封不好等原因引起的。

解决方法包括：清洁气缸内部，确保气缸的活塞、密封圈等部件完好无损，适当给气缸加润滑油。

4.相邻气动元件间干扰：当气动元件工作频率较高时，可能出现相邻气动元件之间的干扰问题，导致其中一个元件无法正常工作。

解决方法包括：增加中间储气器、调节气源压力、增加输出气管直径等。

5.阀门失灵：气动系统中的阀门是控制气体流动的关键元件，当阀门失灵时会导致气流无法控制，造成系统故障。

常见的阀门故障包括：卡阀、漏气等。

解决方法包括：清洁阀门内部、更换损坏的部件。

6.油水分离器堵塞：气源处理装置中的油水分离器用于分离气源中的液态水和油，防止其进入系统。

当油水分离器堵塞时，会导致润滑不良、气缸内部腐蚀等问题。

解决方法包括：定期清洗油水分离器，检查油水分离器是否漏气。

7.控制元件故障：控制元件如电磁阀、气动阀等是气动系统中的核心部件。

当控制元件故障时，会导致系统无法正常控制。

解决方法包括：检查控制元件的电路连接是否松动、更换故障的控制元件。

最后，为了避免气动系统的故障，需要定期对系统进行维护和保养，确保系统中的各个元件都正常运行。

气动打标机故障分析报告
在前段时间的气动打标机运行过程中，经常发生打标机由于没有数据输入而没有打标动作，造成这些原因是多种的，
1、系统软件问题：由于我们在安装系统的过程中，一般都是用GHOST XP系统，这样做
的话是比较方便，但是由于是集成驱动系统，驱动程序并不是原装驱动，在如此高强度的运行中往往会出现驱动程序出错，主板容易发生超频现象，使主机运行打标软件时死机，数据无法通过LPT输入到气动控制器中，造成打标机无法动作。

2、没有正确地操作和安装，在操作中往往会出现硬开机和重复开关机，。

气动打标机常见问题及打标机故障解决方法故障原因：显示卡坏或与主板接触不好；显示器坏；显示信号线没插好。

故障排除：重插或更换；请专业人员维修(2)通讯错误故障原因：控制板坏；并行口模式或卡地址设置不当；通信电缆接触不好或有的断线；故障排除：更换或检修；重新设置；重插、更换或检查(3)打标机控制器电源灯不亮故障原因：电源保险丝断；电源开关接触不好。

故障排除：更换保险丝；更换开关(4)接近开关指示灯时亮时不亮故障原因：接近开关严重沾污；接近开关损坏；故障排除：檫净表面；更换打标针问题(1)启动打印时打印针不动故障原因：驱动电缆接触不好或有断线；16芯电缆插头接触不好；控制软件被破坏；控制板某一部分故障。

故障排除：检查信号线电缆；检查电缆通断；重新安装打标软件；更换或检修。

(2)打印信号有，打印针不动故障原因：驱动电缆接触不好或有断线；16芯电缆插头接触不好；驱动器损坏故障排除：检查信号线电缆；检查电缆通断；检查、更换驱动器(3)打印针运动轨迹不正常故障原因：文件输入错误；控制软件被破坏；计算机染上病毒；打印字符太粗，打印针选择太大；故障排除：阅读说明书重新输入；重新安装软件；查杀病毒；选择细打印针或更换小打印针。

(4)打印针不冲击故障原因：无压缩空气或空气开关关断；电磁阀(DC24)或控制板坏；故障排除：检查气源和空气开关关断；更换或检查线路。

(5)打印针不间断冲击或冲击幅度小故障原因：气源气体流量不够；气源开关打开不够；打印针内弹簧有卡死现象；压缩空气压力低(0.3——0.7Mpa)故障排除：更换大的气管；开大；检查清洗；调节气压或更换弹簧；滴注意——点润滑油油(6)打印针冲击平率降低故障原因：打印针内弹簧疲劳；打印针内有异物；故障排除：更换；清洗(7)在打印的过程中，标记针打印的轨迹正常，回零后撞壳故障原因：X或Y轴接近开关松动或烧坏故障排除：检查接近开关位置或更换接近开关打印字符问题(1)打印字符有拖尾现象故障原因：电磁阀内有异物；关气延时参数值小；控制程序被破坏；故障排除：清洗；重新设置(加大)；重新安装。

机械设备的气动系统故障如何处理在工业生产中，机械设备的正常运行对于提高生产效率和保证产品质量至关重要。

气动系统作为许多机械设备的重要组成部分，一旦出现故障，可能会导致整个生产线的停滞。

因此，及时、准确地处理气动系统故障是设备维护人员必须掌握的技能。

气动系统是一种以压缩空气为动力源，通过各种气动元件（如气缸、气动阀、空气过滤器等）来实现机械动作的系统。

它具有结构简单、动作迅速、成本低廉等优点，但也容易受到各种因素的影响而出现故障。

常见的气动系统故障主要包括以下几个方面：一、气源问题气源是气动系统的动力来源，如果气源出现问题，整个系统都将无法正常工作。

常见的气源问题包括气压不足、空气质量差等。

气压不足可能是由于压缩机故障、管道泄漏、用气设备过多等原因引起的。

当气压不足时，气缸的动作可能会变得缓慢无力，甚至无法动作。

此时，需要检查压缩机的工作状态，修复管道泄漏，合理分配用气设备，以确保气压稳定在正常范围内。

空气质量差主要表现为空气中含有水分、油分和杂质等。

这些污染物会进入气动元件，导致元件磨损、堵塞和密封失效。

为了保证空气质量，需要在气源处安装空气过滤器、干燥器和油雾分离器等净化设备，并定期对其进行维护和更换。

二、气动元件故障1、气缸故障气缸是气动系统中最常见的执行元件之一，其故障主要包括气缸泄漏、动作不平稳和活塞杆弯曲等。

气缸泄漏可能是由于密封件老化、损坏或安装不当引起的。

如果是密封件的问题，需要及时更换；如果是安装不当，需要重新安装并调整。

动作不平稳可能是由于气缸内有杂质、润滑不良或供气不稳定等原因引起的。

此时，需要对气缸进行清洗、添加润滑油，并检查供气系统。

活塞杆弯曲通常是由于受到过大的侧向力或撞击引起的。

如果弯曲程度较轻，可以通过校直的方法修复；如果弯曲严重，则需要更换活塞杆。

2、气动阀故障气动阀是控制气体流动方向和流量的元件，其故障主要包括阀芯卡死、密封不良和动作失灵等。

阀芯卡死可能是由于杂质进入阀内、阀芯磨损或弹簧失效等原因引起的。

气动打标机故障（1）控制箱电源指示灯不亮1、请确认控制箱的电源线是否接好；2、请确认控制箱电源开关是否打开；3、请检查控制箱后面板上风扇是否工作；如果不工作，请检查后面板上的保险管（2A）是否熔断并更换；如果工作，请将控制箱打开，检查控制板上的保险管（6A）是否熔断并断电后更换;4、保险更换后开启控制箱，如果保险仍然熔断，请检查控制箱内驱动器是否损坏。

如发现损坏，可将其拆下，更换掉控制板上的保险，打开控制箱，观察保险是否熔断，如不熔断，更换驱动器。

（2）进入系统时，电机不动作在确认控制箱电源指示灯亮，进入系统时电机不动作，此时可以从经下几个方面进行检查：1、确认控制箱到标记头之间的19芯电缆连接正确，中间无破损、挤压等现象，并且航空插头已拧紧；2、确认计算机到控制之间的25针数据电缆连接正确，并紧固好；4、打开标记头外壳，检查电机线是否连接牢固，是否断掉，中间无破损、挤压等现象;5、检查齿轮轴是否卡死，而导致电机无法动作6、打开控制箱，观察电机驱动器上的电源指示灯是否亮，哪个驱动器上的灯不亮，即是哪个驱动器损坏，更换后故障即可排除。

(3) 进入系统时，电机动作但抖动这种现象是电机缺相造成的，请检查19针电缆线是否连接好，插头是否拧紧，请检查抖动方向的电机的绕组是哪个不通，进一步检查缺相发生在标记头内还是19芯电缆中，更换电机或19芯电缆。

进入系统时，电机向原点方向运动，压到原点开关后仍然不停，继续向原点方向运动，并发出“哒哒”声；这种现象有时也表现为另外一种现象，进入系统时，电机首先向一个方向找原点，找到后，找另外一个方向的原点时，出现压到原点开关后仍然不停，继续向原点方向运动，并发出“哒哒”声的现象，这时，应检查相应方向的原点开关，有以下几种可能的原因：虽然电机运动到原点开关的位臵，但并没有压到原点开关，确认的方法是关掉控制箱的电源，将标记针头推到远离原点开关的位臵，打开电源开关，重新进入系统，在标记头向有问题的原点方向运动时，用手压该原点开关，这时标记头改变运动方向，解决方法是调整原点开关的位臵或者原点开关的受压簧片，使得标记头到该原点时，原点开关能被压上；原点开关损坏，检查方法是：1、用手压原点开关时，标记头仍然向该原点方向运动，这时，请用万用表测量该原点开关是否损坏，若损坏，更换该原点开关：2、如果原点开关完好，请检查该原点开关的相应线路，是否有断路的地方，测量时请参考“航空插头与打印头接线表”，如果有条件，更换接口板，控制板，更换19芯打印电缆，更换25针数据电缆（4）进入系统时，电机动作但打印针头不运动产生该现象的原因有两条1、齿型带断或齿型带压板松，更换齿型带或紧固压板螺钉2、电机轴上的带轮脱落，更换电机或将带轮用胶黏结牢固常见操作故障（一）无法打印VIN码或VIN码计算错误请检查VIN码打印参数中VIN码计算方式是否正确，见说明书请检查VIN码的位数是否正确，共17位请检查VIN码是是否有非法字符，如“Q”、“I”、“O”、“*”等（二）打印位臵及界面显示（1）打印起始位臵不对让设备回一次原点请检查F1设臵下起始X、Y坐标是否正确请检查工件是否放臵到位（2）打印内容在屏幕上显示出来但不打印请检查在进入系统时是否是脱机进入请检查打印内容位臵是否超界检查字高和字宽是否为“0”（3）无法修改打印内容是否选择了统一流水号模式是否选择了自动日期模式（4）系统提示有字符不在字库中检查是否输入了特殊字符和符号检查字库是否存在该行输入的字符与选择的字库是否匹配如果上三条无误，说明字库文件有错误，或者需要打印的字符不在定义的字库中，此时请与我们的维修人员联系（5）添加了一行字符但即不显示也不打印检查该行字符设臵的字库是否为空字库检查该行字符的标记位臵是否超界（6）字符打印位臵与模拟显示位臵不符请检查打印方向是否设臵正确请重新回一遍原点计算机硬件故障（1）微机无法接通电源1、检查当地电网是否停电2、检查电源插座或UPS电源开关是否打开3、检查微机电源是否插到电源插座上若以上问题不存在，请检查微机后部电源风扇是否转动，如转动，请检查显示器电源是否打开，如风扇不转，则可能微机电源损坏，此时你可以更换微机电源，或与公司维护人员联系。

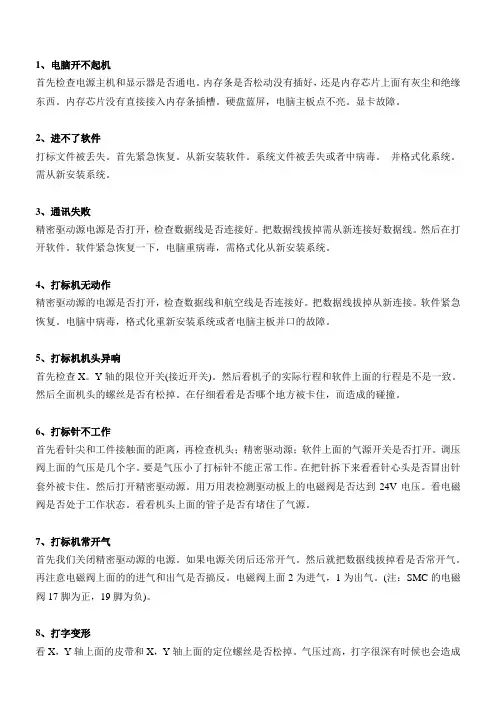

1、电脑开不起机首先检查电源主机和显示器是否通电。

内存条是否松动没有插好，还是内存芯片上面有灰尘和绝缘东西。

内存芯片没有直接接入内存条插槽。

硬盘蓝屏，电脑主板点不亮。

显卡故障。

2、进不了软件打标文件被丢失。

首先紧急恢复。

从新安装软件。

系统文件被丢失或者中病毒。

并格式化系统。

需从新安装系统。

3、通讯失败精密驱动源电源是否打开，检查数据线是否连接好。

把数据线拔掉需从新连接好数据线。

然后在打开软件。

软件紧急恢复一下，电脑重病毒，需格式化从新安装系统。

4、打标机无动作精密驱动源的电源是否打开，检查数据线和航空线是否连接好。

把数据线拔掉从新连接。

软件紧急恢复。

电脑中病毒，格式化重新安装系统或者电脑主板并口的故障。

5、打标机机头异响首先检查X。

Y轴的限位开关(接近开关)。

然后看机子的实际行程和软件上面的行程是不是一致。

然后全面机头的螺丝是否有松掉。

在仔细看看是否哪个地方被卡住，而造成的碰撞。

6、打标针不工作首先看针尖和工件接触面的距离，再检查机头；精密驱动源；软件上面的气源开关是否打开。

调压阀上面的气压是几个字。

要是气压小了打标针不能正常工作。

在把针拆下来看看针心头是否冒出针套外被卡住。

然后打开精密驱动源。

用万用表检测驱动板上的电磁阀是否达到24V电压。

看电磁阀是否处于工作状态。

看看机头上面的管子是否有堵住了气源。

7、打标机常开气首先我们关闭精密驱动源的电源。

如果电源关闭后还常开气。

然后就把数据线拔掉看是否常开气。

再注意电磁阀上面的的进气和出气是否搞反。

电磁阀上面2为进气，1为出气。

(注：SMC的电磁阀17脚为正，19脚为负)。

8、打字变形看X，Y轴上面的皮带和X，Y轴上面的定位螺丝是否松掉。

气压过高，打字很深有时候也会造成变形现象，刻印速度和空走速度之间的数字不能相差太大。

X.Y轴的步进驱动和步进电机线是否接触不好。

9、打标针无力首先换颗打标针，然后观察调压阀上面的气压是多少，是否和步进驱动接触好（快速判断在刻印过程中，看看调压阀上面针的偏差是多大），后把打标针下掉，看针座吐出的气压是否正常，由此可以推断电磁阀是否有问题，后再判断高压阀是否能调压。
