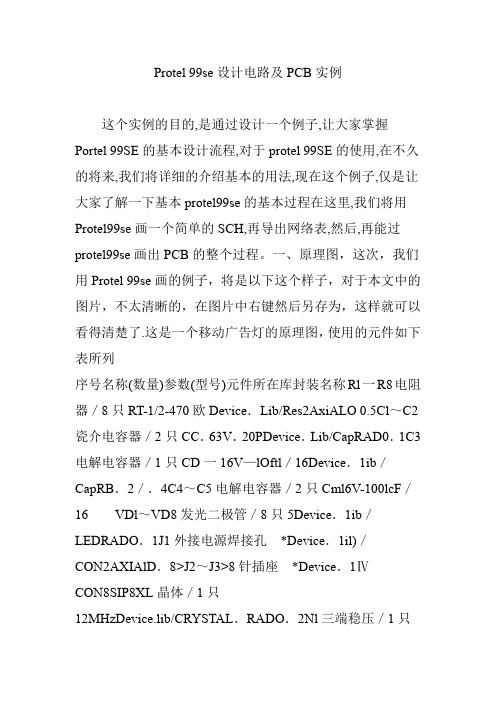

Protel 99se设计电路及PCB实例
这个实例的目的,是通过设计一个例子,让大家掌握Portel 99SE的基本设计流程,对于prot el 99SE的使用,在不久的将来,我们将详细的介绍基本的用法,现在这个例子,仅是让大家
了解一下基本protel99se的基本过程
在这里,我们将用Protel99se画一个简单的SCH,再导出网络表,然后,再能过protel99se画出PCB的整个过程。

一、原理图，这次，我们用Protel 99se画的例子，将是以下这个样子，对于本文中的图片，不太清晰的，在图片中右键然后另存为，这样就可以看得清楚了.
这是一个移动广告灯的原理图，使用的元件如下表所列
序号名称(数量) 参数(型号) 元件所在库封装名称
Rl一R8 电阻器／8只RT-1/2-470欧Device．Lib/Res2 AxiALO 0.5
Cl～C2 瓷介电容器／2只CC．63V．20P Device．Lib/Cap RAD0．1
C3 电解电容器／1只CD一16V—lOftl
／16
Device．1ib／Cap RB．2／．4
C4～C5 电解电容器／2只Cml6V-100lcF／16
VDl～V
D8
发光二极管／8只 5 Device．1ib／LED RADO．1 J1 外接电源焊接孔* Device．1il)／CON AXIAlD．8
2
>J2～J3 >8针插座* Device．1ⅣCON8 SIP8
XL 晶体／1只12MHz Device.lib/CRYST
AL．
RADO．2
Nl 三端稳压／1只7805 Device.lib/CON3 T0—92B
N2 单片机／1片8051 InteL／D—intel．1
ih／'8051
DIP40
一、用Portel 99se/98原理图，这次，我们用Protel 99se画的例子，将是以下这个样子，对于本文中的图片，不太清晰的，在图片中右键然后另存为，这样就可以看得清楚了.
(1)绘制原理图
1)设置图纸大小—启动Protel 98一单击界面左边“EDA选项卡”中的【Sch】项(或者菜单栏中File—New—Sch图标)一获得默认B型工程图纸。

在工程图纸中单击鼠标右键一单击快捷菜单栏中Document Options选项一出现Doc ument Options对话框如图2所示。

要求用户自定义工程图纸大小，宽／高为：540／270，留下工程图纸的边框，其余如明细表、参考区域均去掉，设置完毕后按【0K】。

最后单击在菜单栏中File-save，存档文件名qwqw．sch，放置于桌面以“PCB设计实例”命名的文件夹中
Document Options对话框
8051元件的放置
同理，在Library中一找到Device库，进行其他元件的放置。

3)元件调整与连线——对所放置的元件进行调整，然后在工程图纸中单击鼠标右键-单击快捷菜单栏中。

Place Wire选项一进行电气电路连接线的连接。

设计完好的电路原理图如下图所示。

设计完好的电路图
1)设置零件的封装形式——在设计电路原理图时，可以不考虑元件的封装形式，但是，若要将该原理图制作成PCB，则必须确定每个元件的封装形式。

现以8051元件为例加以说明，双击此元件，出现其属性对话框，在FootPrint栏里添上“DIP40'’，然后点击【OK】按钮即可，这样它的封装形式就设置好了。

其他零件的封装形式如上表所示依次类推。

8051元件的封装形式设置如图下图所示。

2)生成网络表——网络表是连接原理图和PCB的重要环节。

在设计窗口中单击鼠标右键一在弹出的菜单中选择Creat Netlist一得到Netlist
Creation对话框一【OK】，系统就会直接在当前文件夹中生成名为：qwqw．net的网络表,如下图所示。

(3)引入网络表与零件布局
1)PCB尺寸的设置—单击界面左边“EDA选项卡”中的PCB项一获得PCB设计工作界面，在界面中单击鼠标右键一选择快捷菜单栏中Options-board Options-出现Document O ptions对话框。

要求将Measurement Unit栏设为：Metric(米制)，将Snap栏设为：5mm，Visible1栏设为：5mm，Visible l栏设为：lOmm，设置完毕按【OK】按钮。

单击PCB设计工作界面下方的KeepOut标签一单击菜单栏中【Place】一Dimension 选项，设计长为：80mm，宽为：50mm的度量标尺。

在：PCB工作界面中单击鼠标右键一出现快捷菜单栏一选择Place Track，以度量标尺为依据规划出PCB的尺寸(80mm×50mm)。

PCB尺寸的设置如图所示。

2)引入网络表——PCB尺寸设置好后，选择PCB工作界面中的“Bot”标签。

单击菜单栏中D esign-Netlist-获得Load／Folward Annotate Netlist对话框，单击Browse-在桌面PCB 实训文件夹”中选中“qwqw．net文件”且双击，便引入如图所示的网络表。

3)自动布局—在上图中，单击Execute图标一菜单栏中"Tools-Auto Place-Autoplace Pre ferences对话框中按【OK】按钮，进行自动布局，完毕后保存得到如下图所示
4)手工调整—由上图可见，自动布局效果并不理想。

由手工调整的PCB图如下图所示。

(4)规则设置与布线
1)规则设置——在PCB界面中单击鼠标右键一在快捷菜单中单击Rules一得到Design R ules对话框，在该对话框中可对布线宽度、布线层等参数进行设置，这里设计的是单面印制板，则选择Routing Layers项，在Routing Layers Rule对话框中，将“T”栏设置为“N ot Used'’，“B”栏设置为“Any'’，表示只对底层进行布线，其余使用系统的默认设置，然后按【OK】按钮。

2)自动布线——选择菜单中的Auto Route中的All选项，系统将自动根据设置进行布线，布线结果如下图所示。

OK,到了这一步，一张PCB图已经画好了，拿到这张图，我们就可以到线路板厂去制作PCB 板了
