印制电路板(PCB）的常见结构印制电路板（PCB）的常见结构可以分为单层板（single Layer PCB）、双层板（Double Layer PCB)和多层板（Multi Layer PCB)三种.一、单层板single Layer PCB单层板(single Layer PCB)是只有一个面敷铜，另一面没有敷铜的电路板。
元器件一般情况是放置在没有敷铜的一面,敷铜的一面用于布线和元件焊接，如图所示。
单层板single Layer PCB结构示意图二、双层板Double Layer PCB双层板（Double Layer PCB）是一种双面敷铜的电路板，两个敷铜层通常被称为顶层(Top Layer）和底层（Bottom Layer),两个敷铜面都可以布线，顶层一般为放置元件面,底层一般为元件焊接面,如图所示。
双层板Double Layer PCB结构示意图三、多层板Multi Layer PCB多层板（Multi Layer PCB)就是包括多个工作层面的电路板,除了有顶层(Top Layer）和底层（Bottom Layer）之外还有中间层，顶层和底层与双层面板一样，中间层可以是导线层、信号层、电源层或接地层，层与层之间是相互绝缘的,层与层之间的连接往往是通过孔来实现的。
以四层板为例,如图2 3 4 所示。
这个四层板除了具有顶层和底层之外，内部还具有一个地层和一个图2 3 4 四层板结构四层板PCB结构示示意图而六层板的结构还要比四层板多出两个内层，其结构如图2 3 6 所示。
六层板PCB结构示意图尽管Protel DXP支持72层板的设计,但在实际的应用中，一般六层板已经能够满足电路设计的要求，不必将电路板设计成更多层结构。
PCB布线完成后应该检查的项目当设计完成一个PCB的时候，就需要检查这块PCB的一些相关的地方,因为，一块PCB,除了电气性能没有问题外，还有其他的一些相关的影响因素，本文介绍一些在设计完PCB后,应该检查的项目，希望给PCB设计人员参考。
双面印制电路板设计举例双面印制电路板是一种具有双面布线的电路板，通过在两侧铺设电气导线和印刷电路来实现电路功能。
由于双面印制电路板可以实现更复杂的电路设计和布线需求，因此在现代电子设备中得到广泛应用。
以下是一个关于双面印制电路板设计的举例：假设我们需要设计一个电子游戏手柄控制器的电路板。
手柄控制器包括了各种按钮、摇杆、触控板等控制元件，并通过电路板将这些控制信号传递给游戏主机。
为了实现更复杂的控制功能，我们决定采用双面印制电路板。
首先，我们需要确定电路板的尺寸和形状。
电路板的大小应适合手柄的外壳，并且能够容纳所有所需的控制元件和电路连接。
考虑到手柄的易用性和外观美观性，我们选择设计一个矩形形状的电路板，尺寸为10cm× 10cm。
接下来，我们需要确定电路元件的布局。
手柄的控制元件包括了按钮、摇杆、触控板等，我们需要将它们合理地分布在电路板上。
考虑到使用便捷性和人体工程学的原则，我们将按钮和摇杆放置在电路板的一个侧面，将触控板放在另一个侧面。
这样用户在使用手控制元件时就可以自然地放置手指。
然后，我们需要决定电路元件之间的连接方式。
由于手柄控制器包含了多个控制元件，它们之间需要相互连接才能正常工作。
我们决定使用双面印制电路板的上下两侧来布线连接。
将不同控制元件连接到电路板的不同位置，我们可以通过布线来实现它们之间的连接。
接下来，我们需要进行电路布线设计。
通过布线，我们将控制元件与其他电路元件（如电源、模拟电路等）进行连接。
在双面印制电路板上，我们需要合理地分配电路元件的位置，使得布线更加简洁、紧凑。
同时，我们还需要考虑信号传输的质量和稳定性，以及防止信号干扰等因素。
最后，我们需要制作电路板的原型，并进行测试和优化。
制作原型是验证电路设计是否符合预期的关键步骤。
通过原型测试，我们可以发现可能存在的问题，并进行优化或修改。
综上所述，设计双面印制电路板需要考虑电路板的尺寸和形状、电路元件的布局和连接方式、电路布线设计以及制作原型和测试等多个方面。

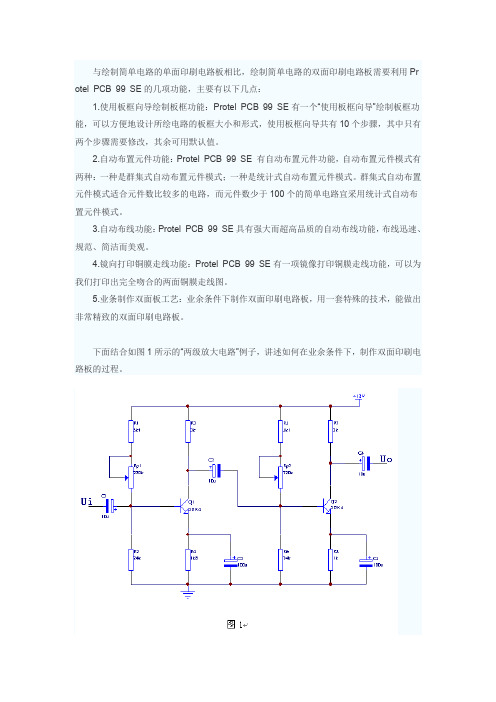

与绘制简单电路的单面印刷电路板相比，绘制简单电路的双面印刷电路板需要利用Pr otel PCB 99 SE的几项功能，主要有以下几点：1.使用板框向导绘制板框功能：Protel PCB 99 SE有一个“使用板框向导”绘制板框功能，可以方便地设计所绘电路的板框大小和形式，使用板框向导共有10个步骤，其中只有两个步骤需要修改，其余可用默认值。
2.自动布置元件功能：Protel PCB 99 SE 有自动布置元件功能，自动布置元件模式有两种：一种是群集式自动布置元件模式；一种是统计式自动布置元件模式。
群集式自动布置元件模式适合元件数比较多的电路，而元件数少于100个的简单电路宜采用统计式自动布置元件模式。
3.自动布线功能：Protel PCB 99 SE具有强大而超高品质的自动布线功能，布线迅速、规范、简洁而美观。
4.镜向打印铜膜走线功能：Protel PCB 99 SE有一项镜像打印铜膜走线功能，可以为我们打印出完全吻合的两面铜膜走线图。
5.业条制作双面板工艺：业余条件下制作双面印刷电路板，用一套特殊的技术，能做出非常精致的双面印刷电路板。
下面结合如图1所示的“两级放大电路”例子，讲述如何在业余条件下，制作双面印刷电路板的过程。
1.进入SCH电路板设计环境这一步骤在原理图设计中已经学习了，这里把整个过程再过一遍，复习一些比较关键的知识点。
在设计数据库文件“两级放大电路.ddb”下创建一个“两级放大电路.Sch”文件，并进入原理图设计编辑环境。
单击菜单Design/Options...，将图纸设计成宽550mil，高400 m il，经适当放大后如图2所示。
2.画电路原理图及放置连接头画电路原理图方法不再赘述。
一个制作完成的独立单元电路，有时需要与其它电路连接，或需要连接输入、输出信号，可以在电路上放置一个连接头元件。
移动设计管理器Browse Sch选项卡下Browse栏中滚动条找到CON4，双击CON4，同时按下键盘上的“X”键，将其水平翻转后放入图纸左下角如图3所示。
