STL/QB有限公司企业标准过程活动要素（乌龟图）识别和评价管理办法有限公司发布前言本标准由总经理室提出。
本标准由总经理室负责起草。
本标准由总经理室归口管理并负责解释。
本标准已由管理者代表组织各单位负责人评审、检讨修正，呈阅总经理批准。
本标准于2021年6月5日首次发布。
过程活动要素（乌龟图）识别和评价管理办法1、目的和范围：1.1 为确保过程有效运行和控制，特建立本办法，以采用过程方法建立质量管理体系，形成文件加以实施和保持，并持续改进，满足顾客要求及符合质量管理体系的法律法律要求，以实现所有者、顾客、社会、员工及相关方满意。
1.2 适用于本公司质量管理体系过程活动策划的管理。
2、定义：2.1 乌龟图：是用来分析过程的一种工具，是通过形体语言来表示被识别过程的六个关键问题(输入、输出、使用资源、负责人、活动的依据、评价活动的指标)的图示/共7要素，该图分别以乌龟的甲壳展开头部、尾巴、四只脚和腹部表示六个关键问题。
为确保乌龟图六个关键问题得到有效运行和控制，通常会将同一过程关联因素进行识别、分析与评价，分别是内外部过程供方、内外部过程顾客、过程责任者、风险和机遇，合计11项要素。
2.2 过程：一组将输入转化为输出的相互关联的或相互作用的活动。
过程是为顾客（内部的或外部的）提供产品或服务的一系列活动，过程开始于输入，以输出为结束。
公司的质量管理体系按类型分为：顾客导向过程、支持过程、管理过程。
2.3 顾客导向过程COP：通过输入和输出直接和外部顾客联系的过程，直接对顾客产生影响，是给公司直接带来效益的过程，简写C。
2.4 支持过程SP：提供主要资源或能力，为了实现公司的经营目标，支持COP实现预计目标的过程。
支持过程是支持COP功能的必要过程，公司通过对以下SP的管理，确保实现公司的经营目标，简写S。
2.5 管理过程MP：用来衡量和评价顾客导向过程和支持过程的有效性和效率、组织策划将顾客要求转化为组织衡量的目标和指标，确定公司组织结构、产生公司决策和目标及其更改等过程，简写M。
过程清单顾客导向过程（COP）管理过程（MP）支持过程（SP）参考手册C1 工单/合同评审过程M1 业务计划管理过程S1 文件管理R1 APQP&CP C2 过程设计开发过程M2 管理评审过程S2 记录管理R2 PPAPC3 生产件批准过程M3 质量成本管理过程S3 人力资源管理R3 FMEAC4 生产控制过程M4 内部审核管理过程S4 生产设备管理R4 MSAC5 产品交付过程M5 数据分析管理过程S5 采购管理R5 SPCC6 顾客服务过程M6 持续改进管理过程S6 产品标识与可追溯性M7 纠正和预防措施管理过程S7 产品防护管理S8 计量设备管理S9 产品监视和测量S10 不合格品控制过程编号：C1订单/合同评审过程 过程负责人：业务部主管工单/合同评审过程● 接受客户订单； ● 订单评审；● 客户回签订单； ● 正式接受订单 ● 组织生产互联网、电话、手机、传真机、办公用品等工单评审及时率≥100％业务主管、研发客服主管,生产计划主管,制造部主管、品保处主管顾客合同管理程序 生产管理程序书订单评审报告结果及回复、承诺客户的交货数量及时间. 赔偿协议客户订货数量、质量和交期的要求、生产能力、工程能力的要求、品质保证能力的要求、物料状况,赔偿定义用什么资源（设备、材料等）？ 谁来做？输入 输出 用何指标衡量？ 用何程序、方法？过程编号：C2设计开发过程 过程负责人：研发客服处设计和开发过程 ● 了解客户要求； ● 制订设计方案； ● 出图送客户批准； ● 设计评审; ● 样品制作； ● 设计验证； ● 送样确认； ● 客户承认。
互联网、电脑、绘图软件CAD 、电话、传真、资金、办公用品、样品材料、电源等PPAP 提交通过率100%研发客服处,业务处、品保处、APQP 小组成员产品质量先期策划管理程序、FMEA 管理程序书，控制计划管理程序书，工程变更管理程序,可靠度试验资格认定和失效分析程序,APQP 、FMEA 、PPAP 、MSA 、SPC 手册技术规格书、光罩图档、样品等开发输出资料客户要求、产品外型及尺寸要求、产品性能及外观要求、产品标准要求、产品成本要求、信赖性要求、原材料。
过程清单顾客导向过程（COP）管理过程（MP）支持过程（SP）参考手册C1 工单/合同评审过程M1 业务计划管理过程S1 文件管理R1 APQP&CP C2 过程设计开发过程M2 管理评审过程S2 记录管理R2 PPAPC3 生产件批准过程M3 质量成本管理过程S3 人力资源管理R3 FMEAC4 生产控制过程M4 内部审核管理过程S4 生产设备管理R4 MSAC5 产品交付过程M5 数据分析管理过程S5 采购管理R5 SPCC6 顾客服务过程M6 持续改进管理过程S6 产品标识与可追溯性M7 纠正和预防措施管理过程S7 产品防护管理S8 计量设备管理S9 产品监视和测量S10 不合格品控制过程编号：C1订单/合同评审过程 过程负责人：业务部主管工单/合同评审过程⚫ 接受客户订单； ⚫ 订单评审；⚫ 客户回签订单； ⚫ 正式接受订单 ⚫ 组织生产互联网、电话、手机、传真机、办公用品等工单评审及时率≥100％业务主管、研发客服主管,生产计划主管,制造部主管、品保处主管顾客合同管理程序 生产管理程序书订单评审报告结果及回复、承诺客户的交货数量及时间. 赔偿协议客户订货数量、质量和交期的要求、生产能力、工程能力的要求、品质保证能力的要求、物料状况,赔偿定义用什么资源（设备、材料等）？ 谁来做？输入 输出 用何指标衡量？ 用何程序、方法？过程编号：C2设计开发过程 过程负责人：研发客服处设计和开发过程 ⚫ 了解客户要求； ⚫ 制订设计方案； ⚫ 出图送客户批准； ⚫ 设计评审; ⚫ 样品制作； ⚫ 设计验证； ⚫ 送样确认； ⚫ 客户承认。
互联网、电脑、绘图软件CAD 、电话、传真、资金、办公用品、样品材料、电源等PPAP 提交通过率100%研发客服处,业务处、品保处、APQP 小组成员产品质量先期策划管理程序、FMEA 管理程序书，控制计划管理程序书，工程变更管理程序,可靠度试验资格认定和失效分析程序,APQP 、FMEA 、PPAP 、MSA 、SPC 手册技术规格书、光罩图档、样品等开发输出资料客户要求、产品外型及尺寸要求、产品性能及外观要求、产品标准要求、产品成本要求、信赖性要求、原材料。

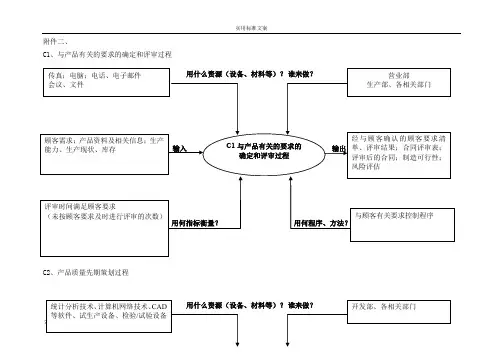

文档大全附件二、C1、与产品有关的要求的确定和评审过程用什么资源（设备、材料等）？ 谁来做？输入输出用何指标衡量？ 用何程序、方法？C2、产品质量先期策划过程用什么资源（设备、材料等）？ 谁来做？C1与产品有关的要求的确定和评审过程 顾客需求；产品资料及相关信息；生产能力、生产现状、库存传真；电脑；电话、电子邮件 会议、文件营业部生产部、各相关部门经与顾客确认的顾客要求清单、评审结果；合同评审表；评审后的合同；制造可行性；风险评估与顾客有关要求控制程序 评审时间满足顾客要求（未按顾客要求及时进行评审的次数） 统计分析技术、计算机网络技术、CAD 等软件、试生产设备、检验/试验设备开发部、各相关部门文档大全输入 输出用何指标衡量？ 用何程序、方法？C3、生产计划管理过程用什么资源（设备、材料等）？ 谁来做？输入输出C2产品质量先期策划过程 顾客技术要求、顾客图纸、项目计划、标杆技术指标、类似设计经验 项目计划、技术规范、试验报告、标杆技术指标、过程流程图、PFEMA 、过程特殊特性、控制计划、作业指导书、工艺平面布置图等工艺文件 产品质量先期策划控制程序文件控制程序进度遵守率C3生产计划管理过程顾客/备件订单、库存情况 设备状况、材料到货情况 生产计划和进度排、 计算机、文件 生产部满足用户需求的生产计划 进度排产表、月度生产情况统计表、计划调整通知、备料单、交货单文档大全用何指标衡量？用何程序、方法？C4、产品生产过程用什么资源（设备、材料等）？ 谁来做？ 输入 输出C5产品生产过程 顾客定单、生产能力、库存目标 产品/材料储存条件要求、顾客的安全库存要求、 生产设备、交付设备与设施、场地、工位器具、材料等 生产部、品质部满足定单要求的合格产品。
1、产品实现过程控制程序2、控制计划3、作业指导书过程能力PpK 大于1.33 成品合格率 故障成本产品实现过程控制程序生产计划完成率文档大全用何指标衡量？ 用何程序、方法？C5、交付过程用什么资源（设备、材料等）？ 谁来做？输入输出用何指标衡量？用何程序、方法？C6交付过程顾客定单、生产能力、库存目标 产品储存、运输条件要求、顾客的安全库存要求、交付设备与设施、场地、工位器具、 营业部、生产部、品质部准时交付的合格产品。

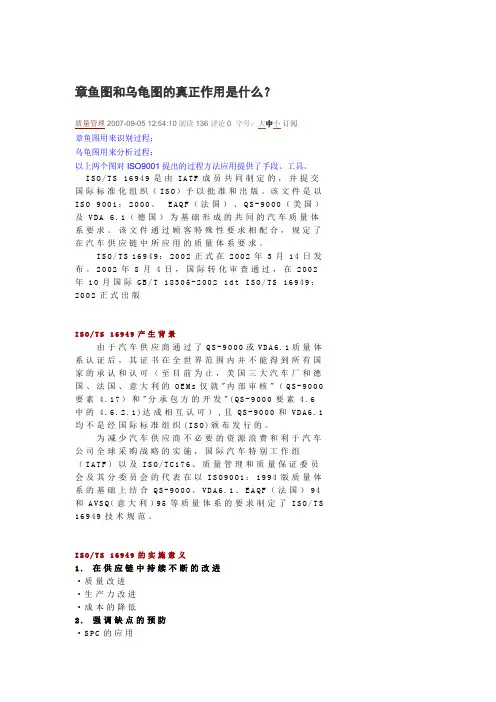

章鱼图和乌龟图的真正作用是什么？质量管理 2007-09-05 12:54:10 阅读136 评论0字号：大中小订阅章鱼图用来识别过程；乌龟图用来分析过程；以上两个图对ISO9001提出的过程方法应用提供了手段、工具。
I S O/T S16949是由I A T F成员共同制定的，并提交国际标准化组织（I S O）予以批准和出版。
该文件是以I S O9001：2000、E A Q F（法国）、Q S-9000（美国）及V D A 6.1（德国）为基础形成的共同的汽车质量体系要求。
该文件通过顾客特殊性要求相配合，规定了在汽车供应链中所应用的质量体系要求。
I S O/T S16949：2002正式在2002年3月14日发布。
2002年8月4日，国际转化审查通过，在2002年10月国际G B/T18305-2002i d t I S O/T S16949：2002正式出版I S O/T S16949产生背景由于汽车供应商通过了Q S-9000或V D A6.1质量体系认证后，其证书在全世界范围内并不能得到所有国家的承认和认可（至目前为止，美国三大汽车厂和德国、法国、意大利的O E M s仅就"内部审核"（Q S-9000要素 4.17）和"分承包方的开发"(Q S-9000要素 4.6中的 4.6.2.1)达成相互认可）,且Q S-9000和V D A6.1均不是经国际标准组织(I S O)颁布发行的。
为减少汽车供应商不必要的资源浪费和利于汽车公司全球采购战略的实施，国际汽车特别工作组（I A T F）以及I S O/T C176、质量管理和质量保证委员会及其分委员会的代表在以I S O9001：1994版质量体系的基础上结合Q S-9000、V D A6.1、E A Q F（法国）94和A V S Q（意大利）95等质量体系的要求制定了I S O/T S 16949技术规范。
客户导向过程（COP）第一个COP：业务过程
第二个COP:APQP管理过程
第三个COP：产品生产制造过程
第四个COP：监控与量测过程
第五个COP：交付/服务/反馈过程
第六个COP：矫正与预防过程
第三个COP：产品生产制造过程
支持过程（S P）第一个S P：文件和记录过程
第二个S P：人力资源管理及员工满意度分析过程
第三个S P：财务管理过程
第四个S P：生产设备、工装控制过程
第五个S P：供应商与采购管理过程
第六个S P：物资管理和可追溯性过程
第七个S P：计量和实验室管理过程
第八个S P：产品监视与测量过程
第九个S P：不合格品控制过程
第一个SP：文件和记录管理过程
第二个S P：人力资源管理及员工满意度分析过程
第四个S P：生产设备、工装控制过程
第五个S P：供应商与采购管理过程
第六个S P：物资管理和可追溯性过程
第七个S P：计量和实验室管理过程
第八个S P：产品监视和测量过程
第九个S P：不合格品控制过程
管理过程（MP）第一个MP：经营计划与目标管理过程
第二个MP：内部审核过程
第三个MP：管理评审过程
第四个MP：数据分析过程
第五个MP：持续改进过程
第六个MP：客户满意度管理过程
第一个MP：经营计划与目标管理过程
第三个MP：管理评审过程
第六个MP：客户满意度管理过程。
