第1篇一、产品概述信和光栅尺是一种高精度、高分辨率、高稳定性的位移测量传感器，广泛应用于各种工业自动化领域，如数控机床、机器人、自动化生产线、测量仪器等。
本说明书旨在详细介绍信和光栅尺的性能特点、安装使用方法、维护保养等内容，以便用户正确使用和维护产品。
二、产品性能特点1. 高精度：信和光栅尺采用高精度光栅尺片，分辨率可达0.01mm，满足各种高精度测量需求。
2. 高分辨率：信和光栅尺具有极高的分辨率，可实现微米级的位移测量，提高测量精度。
3. 高稳定性：采用高精度制造工艺，确保光栅尺在恶劣环境下仍能保持稳定性能。
4. 抗干扰能力强：采用抗干扰设计，有效降低电磁干扰，提高测量稳定性。
5. 适用范围广：信和光栅尺适用于各种工业环境，如高温、高湿、振动等。
6. 简单安装：信和光栅尺安装简便，用户可轻松完成安装。
7. 兼容性强：信和光栅尺可与多种控制器和显示仪表相连接，满足不同用户需求。
三、产品规格参数1. 分辨率：0.01mm、0.05mm、0.1mm等2. 测量范围：100mm、200mm、300mm、500mm、1000mm等3. 线数：1000线、2000线、5000线、10000线等4. 长度公差：±0.5mm5. 温度范围：-20℃～+80℃6. 抗振性：≤0.5g7. 抗干扰性：≤10V/m四、安装使用方法1. 确认光栅尺规格与测量范围是否符合要求。
2. 根据安装环境选择合适的光栅尺型号。
3. 安装光栅尺时，确保光栅尺与测量机构平行，且光栅尺与测量机构之间无间隙。
4. 使用专用粘合剂将光栅尺粘贴在测量机构上，确保粘贴牢固。
5. 将光栅尺信号线连接到控制器或显示仪表，确保连接正确。
6. 根据控制器或显示仪表要求，设置光栅尺参数，如分辨率、测量范围等。
7. 进行校准，确保测量精度。
五、维护保养1. 定期检查光栅尺表面，清除污物，确保光栅尺清洁。
2. 避免光栅尺受到强烈振动和冲击。
3. 定期检查光栅尺信号线，确保信号线无损坏。

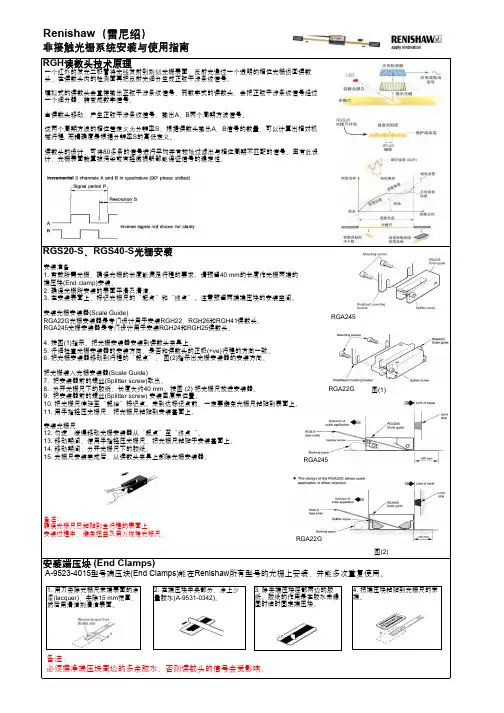

非接触光栅系统安装与使用指南RGS20-S 、RGS40-S 光栅安装(End Clamps)Renishaw （雷尼绍）安装准备1. 剪裁所需光栅，确保光栅的长度能满足行程的要求。
请预留把光栅尺伸延至“起始”标记点。
未到达标记点前，一定要避免光栅尺粘贴到表面上。
确保光栅尺已粘贴到全行程的表面上。
安装过程中，避免扭曲及用力拖拽光栅尺。
图(1)图(2)除去端压块底部两边的胶纸。
胶纸的作用是在胶水未稳固时临时固定端压块。
4. 把端压块粘贴到光栅尺的末端。
备注：必须擦净端压块周边的多余胶水，否则读数头的信号会受影响。
型号端压块(End Clamps)所有型号的光栅上安装，并能多次重复使用。
RGA22GRGA245RGA245RGA22G读数头安装读数头设定图(3)图(3)是一个简单安装支架设计。
螺丝(A) ---- 夹紧读数头，设定Pitch 参数螺丝(B) ---- 设定Yaw 参数和偏移螺丝(C) ---- 可设定Roll 参数安装支架设定固定读数头的托架，必须有平坦表面，能满足读数头安装上的机械公差。
其次必须能调节读数头高度并有足够的稳定性，以预防在读数头工作期间所受到的所有外界影响。
为了减少光栅的安装问题，在未使用光栅安装器(Scale Guide)粘贴光栅前，请先把机械托架的Roll 参数和Yaw 参数调节到读数头的误差范围内，可使用clock gauge 或precision square 完成设定。
对于RGH22、RGH26和RGH41，设定读数头的高度，可透过蓝色和或橙色的校准胶片放置于读数头和光栅尺之间，读数头的LED 安装指示灯显示绿色，表示安装正确。
橙色的校准胶片还可以帮助设定读数头相对于光栅尺的偏移和Yaw 参数 。
对于RGH24和RGH25读数头，设定只可透过蓝色校准胶片放置于读数头和光栅尺之间， 读数头的LED 安装指示灯显示绿色，表示安装正确。
读数头高度设定完成后，以缓慢的速度移动读数头，确保读数头的指示灯在光栅尺的整个行程内都保持绿色。
光栅尺安装指导及安全使用注意事项-管理资料光栅尺，也称为光栅尺位移传感器(光栅尺传感器)，是利用光栅的光学原理工作的测量反馈装置，光栅尺安装指导及安全使用注意事项。
光栅尺经常应用于数控机床的闭环伺服系统中，可用作直线位移或者角位移的检测。
其测量输出的信号为数字脉冲，具有检测范围大，检测精度高，响应速度快的特点。
例如，在数控机床中常用于对刀具和工件的坐标进行检测，来观察和跟踪走刀误差，以起到一个补偿刀具的运动误差的作用。
光栅尺线位移传感器的安装比较灵活，可安装在机床的不同部位。
一般将主尺安装在机床的工作台(滑板)上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。
其安装方式的选择必须注意切屑、切削液及油液的溅落方向。
如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。
另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对机床运动的部件上(如滑板)。
1、光栅尺线位移传感器安装基面安装光栅尺传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。
光栅主尺及读数头分别安装在机床相对运动的两个部件上。
用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。
千分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。
如果不能达到这个要求，则需设计加工一件光栅尺基座。
基座要求做到：(1)应加一根与光栅尺尺身长度相等的基座(最好基座长出光栅尺50mm左右)。
(2)该基座通过铣、磨工序加工，保证其平面平行度0.1mm/1000mm以内。
另外，还需加工一件与尺身基座等高的读数头基座。
读数头的基座与尺身的基座总共误差不得大于±0.2mm。
安装时，调整读数头位置，达到读数头与光栅尺尺身的平行度为0.1mm左右，读数头与光栅尺尺身之间的间距为1-1.5mm左右。
2、光栅尺线位移传感器主尺安装将光栅主尺用M4螺钉上在机床安装的工作台安装面上，但不要上紧，把千分表固定在床身上，移动工作台(主尺与工作台同时移动)。
