海德汉光栅尺安装的方法

光栅尺安装注意事项
以光栅尺安装注意事项为标题，本文将为大家介绍光栅尺的安装注意事项。

1. 安装前检查
在安装光栅尺之前，需要检查设备是否完好无损，尤其是光栅尺的尺码是否正确，是否有损坏或变形等情况。

2. 安装位置
光栅尺的安装位置需要考虑到其测量范围和测量精度，一般应该安装在机床的主轴或工作台上。

同时，需要保证光栅尺与被测物体之间的距离不超过其测量范围。

3. 安装方式
光栅尺的安装方式有多种，如直接粘贴、螺纹固定、夹紧等。

不同的安装方式需要根据具体情况选择，但需要保证光栅尺的安装牢固、稳定。

4. 接线方法
光栅尺的接线方法需要根据具体型号和使用要求选择，但需要注意的是，接线应该牢固、接触良好，避免接触不良或接线松动等情况。

5. 调试和校准
安装完成后，需要进行调试和校准，以保证光栅尺的测量精度和稳
定性。

调试和校准需要根据具体型号和使用要求进行，一般需要使用专业的调试和校准设备。

光栅尺的安装需要注意多个方面，包括设备的检查、安装位置、安装方式、接线方法以及调试和校准等。

只有在严格按照要求进行安装和调试，才能保证光栅尺的正常使用和测量精度。

用于NC数控机床10/20212更多信息，请访问海德汉官网• ，•也欢迎索取。

有关以下产品的样本：••敞开式直线光栅尺••内置轴承角度编码器••无内置轴承角度编码器••旋转编码器••海德汉后续电子电路••海德汉数控系统••机床检测和验收测试的测量装置技术信息：••海德汉编码器接口••进给轴精度••高安全性位置测量系统••EnDat•2.2－位置编码器双向数字接口••直驱编码器本样本是以前样本的替代版，所有以前版本均不再有效。

订购海德汉公司的产品仅以订购时有效的样本为准。

有关产品所遵循的标准（ISO，EN等）仅以样本中的标注为准。

目录4直线光栅尺用于NC数控机床用于数控机床的海德汉直线光栅尺几乎适用于任何应用。

也是进给轴为闭环控制的机器和设备的理想选择，例如铣床、加工中心、镗铣床、车床和磨床。

动态性能优异的直线光栅尺允许高速运动，沿测量方向的加速性能使其不仅能满足常规轴高动态性能要求，也能满足直驱电机对高动态性能的要求。

海德汉也提供其它应用所需的直线光栅尺，例如：••手动操作机床••冲压机和弯板机••自动化生产设备•直线光栅尺优点如果用直线光栅尺测量滑座位置，位置控制环就包括全部进给机构。

这就是全闭环控制模式。

进给轴的直线光栅尺检测机械运动误差并在控制系统电路中进行修正。

因此，能消除潜在的多个误差源：••滚珠丝杠发热导致的定位误差••反向误差••滚珠丝杠螺距误差导致的运动特性误差因此，直线光栅尺是高精度定位和高速加工机床不可或缺的基础技术手段。

机械结构用于数控机床的直线光栅尺为封闭式测量设备：铝制的尺壳保护尺带、读数头和导轨，避免切屑、灰尘和切削液进入。

自动向下压的弹性密封条保持外壳密封。

读数头沿光栅尺带上摩擦力极小的导轨运动。

联接件将读数头与安装架连接在一起并补偿光栅尺与机床滑座间的不对正误差。

光栅尺与安装块间允许±•0.2•mm至•±•0.3•mm的横向和轴向误差，具体•数值与光栅尺型号有关。

(完整)海德汉PWT10、PWT18光栅尺仪器使用说明(完整)海德汉PWT10、PWT18光栅尺仪器使用说明编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)海德汉PWT10、PWT18光栅尺仪器使用说明）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)海德汉PWT10、PWT18光栅尺仪器使用说明的全部内容。

一：PWT10：用来检测输出11uA信号的或者编码器。

（9针插头）1.检测信号幅值：方括号的中心线对应的数字表示当前检测到的光栅尺信号幅值，例如上图中的第一个图，检测到的信号幅值是11UA, 这是理想值，第二幅图幅值是13uA,第三幅图是3uA。

光栅尺正常工作幅值范围:7—16uA。

2。

检测信号偏差：方括号中黑色部分的宽度表示信号偏差，理想值允许值超出允许范围黑色条越窄信号质量越好，如果超出括号，信号偏差超出允许范围。

二:PWT18:用来检测1Vss输出信号的光栅尺和编码器。

（12针插头）1。

检测信号幅值：方括号的中心线对应数字表示的是当前检测到的光栅尺信号幅值，例如上图中的第一个图，检测到的信号幅值是1Vss，这是理想值,第二幅图幅值是1。

2Vss,第三幅图是0.3Vss。

光栅尺正常工作幅值范围：0.6—1.2Vss.2.检测信号偏差这是检测信号偏差的说明，和PWT10的检测方法相同。

理想值允许值超出允许范围三：检测参考点信号:PWT10和PWT18的使用方法相同。

方括号中的黑条表示参考点信号的质量，黑条任意一端不能超出两个方括号，否则可能找不到参考点。

理想值允许值超出允许范围。

光栅尺安装方法嘿，朋友们！今天咱就来唠唠光栅尺安装方法这档子事儿。

你说这光栅尺啊，就好比是机器的眼睛，能让机器精准地知道自己的位置和动作呢。

那要怎么把这双“眼睛”安好呢？先得找个合适的地儿呀。

就跟你找睡觉的床一样，得平平整整，舒舒服服的。

安装面可不能有坑坑洼洼，不然这“眼睛”看东西能准嘛！然后呢，把光栅尺轻轻放上去，就像你把宝贝玩意儿小心翼翼搁在架子上一样。

这时候可别毛手毛脚的，得温柔点儿。

接着，把固定螺丝拧上，可别拧太紧咯，不然会把它弄疼的呀。

再来说说读数头的安装吧。

这读数头就像是“眼睛”的晶状体，得对准了光栅尺才行。

你想想，要是晶状体歪了，那能看清东西吗？把读数头轻轻靠上去，调整好位置，让它和光栅尺亲密无间地配合。

安装过程中，你得时刻留意呀，就像你走路得看着脚下别摔跟头一样。

看看有没有哪儿没对齐，有没有哪儿松动了。

要是出了岔子，那可就麻烦啦。

还有啊，安装的时候别心急，别想着一下子就弄好。

这又不是赛跑，急啥呀。

慢慢来，一步一步稳稳当当的，才能把这光栅尺装好。

等都安装好了，你可得好好检查检查。

就像你出门前得照照镜子，看看自己穿戴整齐没有。

看看这“眼睛”是不是能正常工作，读数是不是准确。

要是有问题，赶紧调整，可别等用的时候才发现不行。

总之啊，安装光栅尺就跟你做一件精细的手工活儿一样，得细心，得耐心。

你要是马马虎虎的，它可就不好好给你干活啦！咱得把它伺候好了，它才能给咱好好服务呀，对不对？大家可别嫌我啰嗦，这都是经验之谈呐！希望大家都能顺顺利利地把光栅尺安装好，让机器们都能拥有明亮的“眼睛”，精准地工作！。

光栅尺安装说明郑重声明！！！（此安装步骤仅供参考，由于机床结构不同，安装时要灵活运用。

按照此步骤安装所引起的光栅尺损坏，本公司概不负责。

本说明的最终解释权归本公司所有）。

1：铣床X轴安装步骤：铣床X轴的工作行程最长，一般情况下，为便于操作。

光栅尺体安装在工作合的内侧面上。

读数头安装在横拖板内侧面上。

铣床X轴安装步骤如下：（1）：选位摇动机床横向手轮，使X轴归正，，负方向达到最大行程，确定尺身和读数头的位置。

清洁机床安装部位。

（2）：画线用卡尺量出工作台厚度80mm。

工作台上表面为基准面，距上表面60mm 处画线，距上表面87.5mm处画线交横拖板的垂直平分线于一点，交点为圆心30mm为半径画线，将光栅尺身贴在安装面上，尺身底面与工作台底面平齐。

画出两安装孔位置。

（见图1.1）（3）：钻孔，攻丝用D4.2的钻头钻尺身两安装孔和读数头两安装孔。

深度15mm。

用M5的丝锥攻尺身两安装孔和读数头两安装孔。

深度10mm。

表面去毛刺，去污迹。

（3）：安装尺身用M5×15的螺钉连同弹簧垫圈，平垫圈安装尺身。

（见图1.2）图1.1图1.2（5）：检测调校光学尺高低和水平时，必须以光学尺的长度中心取两边对称点作为调校基准点，任一光学尺不论在调校高低和水平方向时，最后调节范围对尺身而言，以表头距尺身两端距离各不超过20mm为准，对读数头而言，在两个四方基准面之间。

（见图1. 3）检测高低和水平方向相对于机床导轨平行度小于0.15mm。

（见图1. 4）图1. 4（6）：安装读数头。

用M5×35螺钉，弹簧垫圈，平垫圈固定读数头。

要求读数头和尺身高低方向间隙在1.2-1.5mm。

（见图1.5）图1.5(7):检测读数头安装面a：若尺身安装面与读数头安装面互相平行，安装面之间的平行度小于0.1mm。

（见图1.6）b：若尺身安装面和读数头安装面互相垂直，安装面之间的垂直度小于0.1mm。

（见图1. 7）c：读数头和尺身水平方向错位1.5mm。

车床加装光栅尺方法车床作为机械加工中常见的设备，其精度对于加工零件的质量有着直接的影响。

光栅尺是一种高精度的位置检测装置，能够有效提高车床的加工精度。

本文将详细介绍车床加装光栅尺的具体方法。

一、准备工作1.在开始加装光栅尺之前，首先要确保车床处于停机状态，并切断电源，以确保操作安全。

2.准备所需工具：内六角扳手、螺丝刀、电工胶带、万用表等。

3.检查光栅尺及其配件是否完好，包括光栅尺、读数头、连接线等。

4.根据车床的具体型号和尺寸，选择合适的光栅尺长度和安装位置。

二、安装光栅尺1.在车床床身上选择合适的安装位置，用记号笔标记出光栅尺的安装位置。

2.使用内六角扳手拆下车床床身上的螺丝，将光栅尺固定在床身上，注意保持光栅尺的直线度。

3.调整光栅尺的位置，使其与车床的导轨平行，并用螺丝固定。

4.使用电工胶带将光栅尺的连接线固定在床身上，避免线材在运行过程中受到拉扯。

三、安装读数头1.在车床床头箱上选择合适的安装位置，用螺丝固定读数头。

2.将光栅尺的连接线接入读数头，确保连接可靠。

3.调整读数头的位置，使其与光栅尺平行，并保证读数头与光栅尺之间的距离适当。

四、调试与校准1.接通电源，开启车床，进行初步运行，观察读数头显示的数据是否稳定。

2.若读数不稳定，需对光栅尺进行校准。

校准方法如下：a.使用万用表测量光栅尺的输出信号。

b.调整读数头内的电位器，使光栅尺的输出信号达到最佳状态。

c.重复步骤a和b，直至读数稳定。

3.在校准过程中，注意观察车床的运行状态，确保光栅尺与车床的同步性。

五、完成安装1.在确认光栅尺和读数头工作正常后，将所有螺丝紧固，确保光栅尺和读数头固定可靠。

2.检查光栅尺的连接线是否固定好，避免在运行过程中脱落。

3.完成安装后，重新启动车床，进行试加工，验证光栅尺的实际效果。

通过以上步骤，车床加装光栅尺的工作就完成了。

光栅尺的加入将有效提高车床的加工精度，提升零件加工质量。

敞开式直线光栅尺06/2021敞开式直线光栅尺直线光栅尺测量直线轴位置，无需任何其它机械传动件。

有效避免多个潜在误差源的影响：••滚珠丝杠发热导致的定位误差••反向误差••滚珠丝杠螺距误差导致的运动特性误差因此，直线光栅尺是高精度定位和高速加工机床不可或缺的基础技术手段。

敞开式直线光栅尺广泛用于需要极高测量精度的机器设备。

典型应用包括：••半导体工业的测量和生产设备••PCB电路板组装机••超精密机床和设备，例如加工光学器件的金刚石刀具，加工磁盘的端面车床和加工铁氧体元件的磨床••高精度机床••测量机和比较仪、测量显微镜和其它•精密测量设备••直驱电机的位置和速度测量机械结构敞开式直线光栅尺包括光栅尺或钢尺带和读数头，光栅尺和读数头间无机械接触。

敞开式直线光栅尺的尺带固定在安装面上。

因此，为确保直线光栅尺的高精度，必须确保安装面平面度达到高标准。

我们还提供以下产品的详细信息，欢迎•向我们索取或访问海德汉官网•：••内置轴承角度编码器••光学扫描的模块型角度编码器••磁电扫描的模块型角度编码器••旋转编码器••伺服驱动编码器••直线光栅尺用于NC数控机床••接口电子电路••海德汉数控系统本样本是以前样本的替代版，所有以前版本均不再有效。

订购海德汉公司的产品仅以订购时有效的样本为准。

有关产品所遵循的标准（ISO，EN等）仅以样本中的标注为准。

目录选型指南绝对式编码器绝对式位置测量LIC敞开式直线光栅尺为绝对式位置测量的光栅尺，最大测量范围达28•m并允许•高速运动。

•用在真空环境中的光栅尺海德汉的标准光栅尺适用于一般或中等真空应用。

如果用于高真空和超高真空环境中，光栅尺必须满足特殊要求。

在选择光栅尺的结构设计和材质中，必须特别满足这些条件的要求。

更多信息，请参见真空应用的直线光栅尺“技术信息”资料。

LIC•4113•V和LIC•4193•V直线光栅尺特别适用于高真空度应用。

更多信息，请参见相应的“产品信息”资料。

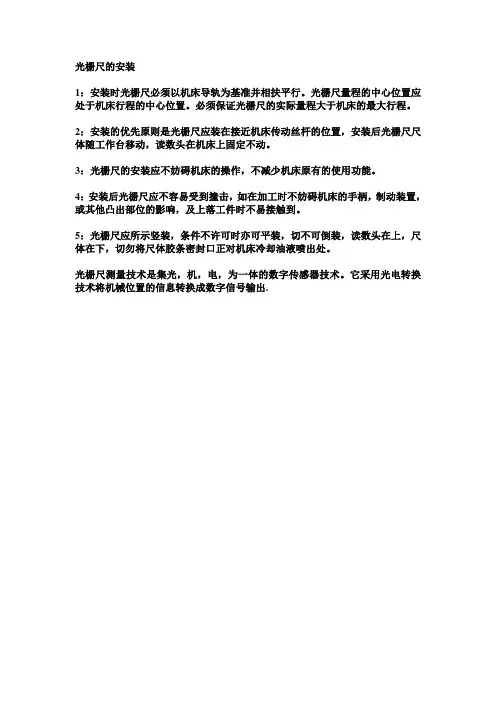

光栅尺的安装
1：安装时光栅尺必须以机床导轨为基准并相扶平行。

光栅尺量程的中心位置应处于机床行程的中心位置。

必须保证光栅尺的实际量程大于机床的最大行程。

2：安装的优先原则是光栅尺应装在接近机床传动丝杆的位置，安装后光栅尺尺体随工作台移动，读数头在机床上固定不动。

3：光栅尺的安装应不妨碍机床的操作，不减少机床原有的使用功能。

4：安装后光栅尺应不容易受到撞击，如在加工时不妨碍机床的手柄，制动装置，或其他凸出部位的影响，及上落工件时不易接触到。

5：光栅尺应所示竖装，条件不许可时亦可平装，切不可倒装，读数头在上，尺体在下，切勿将尺体胶条密封口正对机床冷却油液喷出处。

光栅尺测量技术是集光，机，电，为一体的数字传感器技术。

它采用光电转换技术将机械位置的信息转换成数字信号输出.。

光栅尺安装步骤五大步解决
光栅尺是一种精密测量仪器，常用于机床、三坐标测量机等设备中，用来测量物体的长度、位置和运动状态。

安装光栅尺需要按照一定的步骤进行，以下是光栅尺安装的五大步骤。

第一步：准备工作
在安装光栅尺之前，首先需要对所安装的设备进行准备工作。

包括了清洁工作台面，确保工作台面没有杂物和灰尘；确认所使用的工具和所需的安装材料是否齐全；检查光栅尺本身是否完好无损。

第二步：确定安装位置
根据测量需求和设备的结构特点，选择适当的位置安装光栅尺。

通常情况下，光栅尺应与要测量的物体保持一定的平行度，并且固定牢固以保证测量的准确性。

第三步：安装底座
安装底座是光栅尺安装的重要一步。

首先，在安装位置上固定底座，确保其稳固不动；然后，在底座上放置光栅尺，将光栅尺与底座进行紧密结合，并通过螺钉或卡扣进行固定。

第四步：设置初始位置
将光栅尺安装好之后，需要进行初始位置的设置。

根据设备的要求和工作原理，通过调整光栅尺的位置和倾斜度，使光栅尺与测量对象保持一定的相对位置关系，并确保其能够准确读取测量数值。

第五步：调试和测试
安装完光栅尺之后，需要进行调试和测试，以确保其工作正常，并能够准确测量。

通过使用相关的检测工具和设备，检验光栅尺的测量准确性和稳定性，并根据需要进行调整和校准。

总结：
光栅尺的安装是一个比较复杂和关键的过程，需要仔细操作和严格按照规定步骤进行。

在安装过程中，需要对设备进行准备工作、确定安装位置、安装底座、设置初始位置和进行调试和测试。

只有通过正确的安装步骤，才能确保光栅尺的正常运行和准确测量。

折弯机光栅尺安装方法
折弯机光栅尺是一种用于测量和控制折弯机弯曲角度的重要部件。

光栅尺的安装质量直接影响折弯机的精度和稳定性，因此正确的安装方法非常重要。

下面是折弯机光栅尺的安装方法：
1. 准备工作
在安装光栅尺之前，需要将折弯机彻底清洁并检查折弯机的各个部件是否处于良好的状态。

另外，需要确保光栅尺的规格和型号与折弯机的要求相匹配。

2. 安装
将光栅尺的支架固定在折弯机上，并将光栅尺的探头固定在弯管头的左侧和右侧。

注意，光栅尺的探头必须与弯管头保持一定的距离，并且两个探头之间要保持水平。

3. 连接
将光栅尺连接到控制系统的输入端口，并根据控制系统的要求进行配置和校准。

4. 测试和调整
完成安装和连接后，需要进行测试和调整以确保光栅尺的准确性和稳定性。

在测试过程中，需要测量弯曲角度，并与控制系统的设置进行比较。

如果存在差异，则需要进行调整。

总之，折弯机光栅尺的安装方法非常重要。

只有正确的安装方法和严格的调整过程才能确保折弯机的精度和稳定性。

建议在安装之前仔细阅读安装说明并与厂家技术支持人员联系，以确保正确安装。

光栅尺安装方法
安装光栅尺的方法如下：
1. 准备工具：十字螺丝刀、螺丝扳手、水平仪等。

2. 将光栅尺固定在需要安装的位置上。

通常情况下，光栅尺安装在机械设备上的固定槽中或支架上。

使用螺丝扳手将光栅尺紧固在固定槽上，确保其牢固稳定。

3. 使用水平仪检查光栅尺的安装位置是否水平。

若不水平，可以通过调整支架或加垫片等方式进行调整，直到光栅尺水平安装。

4. 连接电缆。

将光栅尺的信号电缆连接到适配器或主控制器上，确保连接牢固并无松动。

若有连接插头，则需要正确插入插孔中。

5. 测试测量。

在光栅尺安装完成后，启动机械设备并进行测试测量，确保光栅尺正常工作。

重要提示：在进行光栅尺安装时，请务必仔细阅读并遵循安装手册中的操作步骤和注意事项，以确保正确安装并避免不必要的损害或事故发生。

同时，为了保证测量精度和设备正常运行，建议将光栅尺的安装工作交由专业的技术人员完成。

光栅尺安装与使用说明光栅尺是一种常用的测量仪器，可用于测量物体的长度、位置和运动等参数。

在工业生产和科学研究中，光栅尺被广泛应用于机械加工、自动控制和测量等领域。

下面是光栅尺的安装与使用说明。

一、光栅尺的安装步骤：1.确保安装位置：光栅尺应放置在平稳的地方，并且尽量远离振动源和磁场等干扰源，以保证测量精度。

2.安装固定座：使用固定座将光栅尺固定在测量对象上，确保光栅尺与测量方向垂直。

3.连接信号线：根据光栅尺的规格，将信号线分别连接到光栅尺的输出端和读数显示器上。

4.验证连接：确认信号线的连接是否牢固，并且没有接错线。

5.确定参考点：使用游标卡尺等工具在测量对象上确定一个参考点，以便后续测量读数。

6.调整位置：根据测量需求，调整光栅尺的位置，确保测量范围覆盖到需要测量的区域。

7.保护封装：如有需要，可以使用防护罩等装置保护光栅尺，防止外界物质的干扰。

二、光栅尺的使用方法：1.打开读数显示器：根据所使用的光栅尺型号，打开相应的读数显示器，等待其初始化。

2.选择测量模式：根据实际需求，选择合适的测量模式，如长度测量、位置测量或运动测量等。

3.录入测量参数：输入必要的测量参数，如测量单位、参考点位置等。

有些光栅尺可能需要进行零点校准。

4.进行测量操作：将测量对象放置在光栅尺的测量范围内，然后进行测量操作。

不同的光栅尺可能有不同的测量方式，可以参考说明书进行操作。

5.读取测量结果：读数显示器会在测量完成后显示测量结果。

根据测量模式，可以得到长度、位置或运动速度等参数。

6.记录测量结果：根据需要，将测量结果记录下来，可以使用纸质记录表格或者计算机软件进行记录。

7.关闭设备：在使用完毕后，关闭光栅尺和读数显示器等设备，同时断开信号线的连接。

三、光栅尺的注意事项：1.避免碰撞：在使用过程中要避免光栅尺与其他物体的碰撞，以防损坏光栅尺。

2.防止污染：保持光栅尺的表面清洁，防止灰尘和液体等杂物对测量结果的影响。

3.避免弯曲：禁止过度弯曲光栅尺的线缆，以防影响测量精度。

海德汉光栅尺读数头更换安装方法
常常因为元件老化或是运动部件的机械磨损或脱落会导致海德汉光栅尺读数头出现一些故障，这时候就少不了更换安装海德汉读数头，这就给你说说具体操作方法。

1.将常用工具准备好，并准备一块不掉毛的干净布，以便随时将手和工具擦干净，避免污染光栅尺，还要准备一些无水酒精供擦拭光栅尺外表的油泥。

2.找一个同型号的读数头完好的旧光栅尺，将光栅尺准备滑出读数头的一端擦拭干净，然后小心地将端盖打开（该盖安装前是涂抹了密封胶的），取下后应马上用布盖住光栅尺以免污染。

松开固定读数头的两条螺栓，此时读数头就已经可以在静尺上自由滑动了。

用手平握读数头，沿光栅尺水平移动到端盖位置并在出口处稍做停留，观察其运动机构是否有可能会接触到玻璃尺条，如无干涉即可顺势将其滑出。

3.用手平握读数头并对准光栅尺内腔的玻璃尺条，沿导向槽轻轻将其滑入，然后平移到原安装位置重新固定好即可，盖好端盖后整个更换过程结束。
