变压器中性点接地方式分析与探讨[摘要] 概述目前电网中变压器中性点接地方式,进行分析与探讨,提出看法和发展方向[关键词] 中性点方式优点缺点发展方向1.概述中压电网以35KV、10KV、6KV三个电压电压应用较为普遍，其均为中性点非接地系统，但是随着供电网络的发展，特别是采用电缆线路的用户日益增加，使得系统单相接地电容电流不断增加，导致电网内单相接地故障扩展为事故。
我国电气设备设计规范中规定35KV电网如果单相接地电容电流大于10A，3KV —10KV电网如果接地电容电流大于30A，都需要采用中性点经消弧线圈接地方式，而《城市电网规划设计导则》（施行）第59条中规定“35KV、10KV城网，当电缆线路较长、系统电容电流较大时，也可以采用电阻方式”。
因对中压电网中性点接地方式，世界各国也有不同的观点及运行经验，就我国而言，对此在理论界、工程界也是讨论的热点问题，在中压电网改造中，其中性点的接地方式问题，现已引起多方面的关注，面临着发展方向的决策问题。
2.中性点不同的接地方式与供电的可靠性在我国中压电网的供电系统中，大部分为小电流接地系统（即中性点不接地或经消弧线圈或电阻接地系统）。
我国采用经消弧线圈接地方式已运行多年，但近几年有部分区域采用中性点经小电阻接地方式，为此对这两种接地方式作以分析，对于中性点不接地系统，因其是一种过度形式，其随着电网的发展最终将发展到上述两种方式。
2.1中性点经小电阻接地方式世界上以美国为主的部分国家采用中性点经小电阻接地方式原因是美国在历史上过高的估计了弧光接地过电压的危害性而采用此种方式用以泄放线路上的过剩电荷来限制此种过电压。
中性点经小电阻接地方式中，一般选择电阻的值较小。
在系统单相接地时，控制流过接地点的电流在500A左右，也有的控制在100A左右，通过流过接地点的电流来启动零序保护动作，切除故障线路。
其优缺点是：2.1.1.系统单相接地时，健全相电压不升高或生幅较小，对设备绝缘等级要求较低，其耐压水平可以按相电压来选择。
主变压器中性点接地方式
(1)对于主变压器110kV及以上侧中性点:
l)330kV及以上变压器的中性点宜全部接地。
2)发电厂有多台220kV及以下升压变压器时，应有1~2台变压器中性点接地。
3) 凡是自耦变压器，其中性点需要直接接地或经小电阻接地。
4) 终端变电所的变压器中性点一般不接地。
5) 中、低压侧有电源的变电站或枢纽变电站每条母线应有一台变压器中性点接地。
6) 所有普通变压器的中性点都应经隔离开关接地，以便于调度灵活选择接地点。
当变压器中性点可能断开运行时，若该变压器中性点绝缘不是按线电压设计的应在中性点装设避雷器保护。
7)变压器中性点接地数量应使电网短路点的综合零序电抗与综合正序电抗之比X/X1不大于3:X/X,尚应大于1~1.5，以使单相接地短路电流不超过三相短路电流。
(2)主变压器6~66kV侧中性点采用不接地或消弧线圈接地方式。
35千伏变电站变压器中性点接地方式改造摘要：接地电阻是衡量地网合格的一个重要参数，因为接地主要是为了设备及人身的安全起作用的电位，目前在很多变电站在改造中，接地改造就是一项重要的技术难题。
本文结合具体工程实例对35kV变电站主变压器建设改造进行了深入的探讨。
关键词：变电站；35kV系统；中性点Abstract: The grounding resistance is an important parameter to measure ground network of qualified, because the ground is the main potential role for equipment and personal safety, in the transformation of many substations, grounding transformation is an important technical problems. In this paper, specific examples of projects conducted in-depth discussion on the 35kV substation main transformer construction and renovation.Keywords: substation; 35kV system; neutral point中图分类号：TM411文献标识码：A 文章编号：接地的实质是当变电站发生接地短路时，控制故障点地电位的升高，因为接地主要是为了设备及人身的安全，起作用的是电位而不是电阻，接地电阻是衡量地网合格的一个重要参数。
目前，国家电网中仍运行一些老旧35kV变电站，这些变电站存在很多缺陷，给电网的运行带来了极大的安全风险。
通过对变电站的技改，旨在彻底消除变电站的缺陷，而35kV变电站的改造中，技术难题是一个比较复杂的问题。

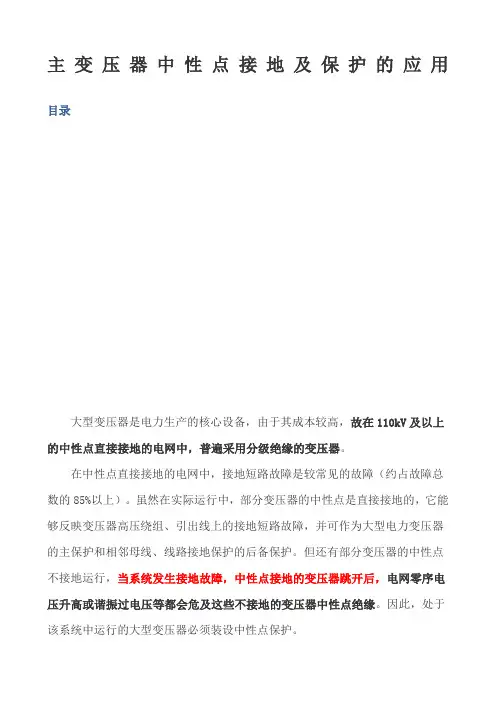

主变压器中性点接地及保护的应用目录大型变压器是电力生产的核心设备，由于其成本较高，故在110kV及以上的中性点直接接地的电网中，普遍采用分级绝缘的变压器。
在中性点直接接地的电网中，接地短路故障是较常见的故障（约占故障总数的85%以上）。
虽然在实际运行中，部分变压器的中性点是直接接地的，它能够反映变压器高压绕组、引出线上的接地短路故障，并可作为大型电力变压器的主保护和相邻母线、线路接地保护的后备保护。
但还有部分变压器的中性点不接地运行，当系统发生接地故障，中性点接地的变压器跳开后，电网零序电压升高或谐振过电压等都会危及这些不接地的变压器中性点绝缘。
因此，处于该系统中运行的大型变压器必须装设中性点保护。
一、变压器中性点过电压的三种保护方式变压器中性点过电压保护可采用间隙、避雷器及避雷器联合放电间隙三种方式。
变压器中性点的过电压可分为三种形式：大气过电压、单相接地故障引起的过电压及断路器非全相分合闸引起的过电压。
（一）间隙间隙的优点是结构简单可靠、运行维护量小，在雷电、操作和工频过电压下都可对变压器进行保护；缺点是间隙参数确定较为困难、放电分散性大、保护性能一般、工频续流较大、灭弧能力差、在系统有不对称接地短路故障时有较大和较长时间的工频零序电流冲击主变压器，另外，间隙放电产生的谐波对主变压器的绕组绝缘也有一定的影响。
（二）避雷器避雷器具有优异的非线性伏安特性，残压随冲击电流波头时间变化的特性平稳，陡波响应特性好，无间隙的击穿和灭弧问题，通流容量大，无续流，动作迅速，对主变压器冲击小；其缺点是不能防护工频过电压，在较高的工频过电压下往往自身难保，需定期进行预防性试验，维护工作量较大。
（三）避雷器联合放电间隙避雷器并联间隙的保护分工是工频、操作过电压由间隙承担，雷电、暂态过电压由避雷器承担，同时，又用间隙来限制避雷器上可能出现的过高幅值的工频过电压和过高的残压。
这种方式既对变压器中性点进行保护，又起到互为保护的作用。
