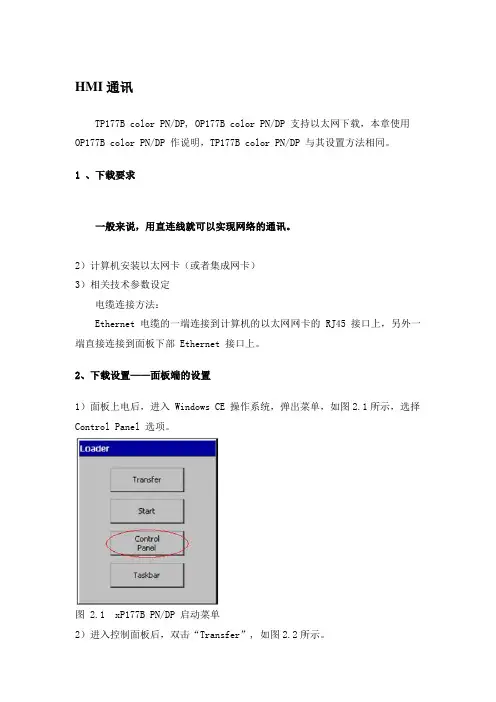

西门子触摸屏以太网通讯设置

西门子S7-300以太网连接设置硬件设备：
控制器一个：CPU 314C-2 PN/DP
电源：PS307
普通网线一根：尽量使用双绞线（一端A、另外一端B）
将硬件设备连接并通电后进行以下设置
1、将电脑的IP地址设置为：192.168.0.25
子网掩码：255.255.255.0
2、打开Step7 在选项中选择设置PG/PC接口
3、首先选择使用ISO开头的协议参数
4、之后在PLC选项中选择编辑Ethernet节点
5、点击MAC地址后边的浏览
点击开始，在右边空白处会显示出控制器的IP地址以及MAC地址。

未分配前IP地址为0；0；0；0
6、选中设备，确定之后将回到步骤4中的界面。

在设置IP组态中设置如下：IP
地址：192.168.0.1 子网掩码：255.255.255.0其余默认不动
7、完成后回到步骤2界面中，此时选择TCP/IP的协议。

完成后将可以通过Step7
软件下载硬件组态以及程序。

步骤详解MCGS和西门子1500之间的以太网通信
1.1500PLC的硬件IP地址要和MCGS在同一个网段（关）都可以，并且PLC要允许接受远程对象的通信访问。

2.MCGS 和 1500 的数据交换， MCGS中的“ V”对应的是1500中的 DB块中的数据， DB块必须是非优化，在 DB块中添加数据。

MCGS中的操作
1.保证 MCGS和 1500 的 IP地址在同一个网段，MCGS启动时可以长按屏幕任何位置，进入屏的属性窗口检查屏的IP地址。

在“工具”--“下载配置” -- “高级操作”中修改屏的IP地址。

2.添加驱动，MCGS软件中没有1500 的驱动，可以直接选用西门子 1200PLC的驱动。

3.进入设备属性，将“本地IP地址”和“远端IP地址”改成设置好的 IP 地址。

4.添加设备通道，如添加DB9中的偏移量为2 的数据类型为“ real”的数。

5.建立实时数据库的变量关联到设备通道，这样MCGS中的变量和 1500PLC中变量的就建立了连接。

来源：网络。

西门子以太网模块CP243-1第一步：模块位置设置：这里的模块指的是扩展模块,CPU不算模块，第一个扩展模块位置为0，以此类推。

第二步：模块地址IP地址即为PLC的地址。

第三步:如图所示.计算输出字节和连接数目第四步：设置PLC为服务器,PC为客户机，配置PC机的IP地址.第五步：CRC保护，选择默认设置。

第六步：为配置分布存储区.采用“建议地址”即可。

点击下一步：点击完成即可。

注意：上述配置完成后，需要用PPI电缆将程序和以上配置下载到PLC，然后在将电脑IP设为之前的客户机的IP。

（如本例中计算机IP应该设置为192.168。

0。

20），而PLC的IP为192。

168。

0。

10.下载完程序并且PC机的IP设置完之后，PC和PLC才可以用以太网进行通讯,不过在西门子STEP—7编程软件中应该修改“设置PG/PC接口”，如图，选择TCP/IP，具体看PC机是哪款网卡。

Setp—7和PLC通讯，在step-7中点击“通信"：主机即为PC机，远程地址即为PLC的IP，按之前配置以太网模块时为PLC配置好的IP设置好PLC的IP,在右边双击刷新即可。

PLC和力控组态软件通讯首先进行IO设备组态，扎到PLC——-———西门子,选择S7—200 TCP/IP协议。

如图所示。

双击“S7—200 TCP协议”，弹出以下窗口：“设备配置第一步”:通讯方式选择TCP/IP模式,其他采用默认设置。

点击“下一步”：设备IP：即为PLCIP,之前已经设置好为192。

168.0.10.端口采用默认设置：102。

点击完成即可，运行力控即可和PLC通讯上。

（PC机IP为之前配置的192.168.0.20)注意：不能在同一台电脑上同时用step—7 走以太网通讯对PLC监控并且通过以太网让力控软件和PLC通讯，会造成两个软件对网络端口的抢占.即TCP/IP只能供一台电脑上的一个软件使用。

西门子S7-300以太网通讯步骤
1、使用网线连接CP与你的PC，注意，直接连接请使用交
叉线，否则，请通过交换机进行。

在Step7中组态CP343-1模块，设定IP地址，在模块上有地址。

同时，需要新建一条以太网网络。

2、在Set PG/PC Interface中选择你常用的网卡，可以设置
为Auto。

3、然后，回到Simatic Manager中，在PLC菜单下选择编
辑以太网节点（edit Ethernet Node),会出现如下对话框填入IP地址（IP地址设定与Step7硬件组态相同）和MAC
地址，MAC地址可以在模块上找到，如果你不清楚，可以点击可在线访问的节点中看到一个没有IP地址的模块，同时也可以看到该模块的MAC地址。

设定完毕后，选择分配IP组态按钮。

此时，可以通过CP343-1下载程序了，不需要西门子的编程电缆，以后如果要更改IP地址，你可以在Step7硬件组态中更改IP地址重新下载即可。

mac是网卡的物理地址，就好象身份证一个网卡全世界只有一个mac。

IP好像名字，你的别人说话，别人先知道你的名字，名字相同的人很多，但是身份证不一样。

PING通的方法很简单，也很复杂。

在同一局域网内的话，就是保证每个电脑的地址在一个网段内，比如192.168.0.1-192.168.0.254那么就可以PING通。

不在一个网段的话，通过路由指向也是可以PING通的，但是需要设置路由路径，在本机其他机器，或者路由器上。

现在很多电脑都开防火墙，或者防止PING攻击的软件，所以有时候链接正常也PING不通也是很正常的，。

西门子S7-200以太网连接上位机、触摸屏最新方案西门子S-200 PLC因其极高的性价比而倍受工控人青睐，在工控领域的使用极广！S7-200PLC连接上位机的传统方式是通过PPI总线，上位机加5611卡，这种方式需要上位机带有PCI插槽，而现在的计算机大部分已经没有PCI插槽了，这给工程师组网带来很多的不便。

另一方面，PPI总线的485通信方式在抗干扰方面也不是强，并且在组网的时候有严格的要求，必须接好地线和终端电阻！面对PPI总线的各种不便，为何不选择稳定性和可靠性更好的以太网通讯呢？大连德嘉电子的ETH-ibus可以为您提供更方便的连接方式，通过该模块你可以连接各种带有S7-200以太网协议的触摸屏，并且可以直接连接WINCC、组态王、力控等主流上位软件！大连德嘉电子的ETH-iBUS能够通过以太网线与WINCC直接连接(即不用PC ACCESS 或OPC方式)。

它能够使你用WinCC自带的驱动[TCP/IP(auto)]连接S7-200 。

在工程应用中化复杂为简单、方便实用。

减少了因使用OPC[即PC ACCESS]而带来的通讯不稳定性！WinCC中的I、Q、M、DB1（切记是DB1)与s7-200中的I、Q 、M、V一一对应,使用时非常简单，填完IP地址就可立即使用。

同时S7-200的编程软件MicroWin 4.0 也可同时工作，可通过ETH-iBUS对s7-200进行上传下载程序在线调试及监视，功能是相当的强大，西门子不能同时做到!另外，西门子Prodave 6.0 是无法与S7-200连接的，但通过ETH-iBUS转换器，走S7-300 TCP协议是完全可行的！这为喜欢编程的客户（尤其是在数据采集项目中）提供解决问题的最好手段！优势：1、你无需在PLC和上位机中做任何工作（尤其不需要microwin中编程设置以太网向导，相对西门子CP243-1更加方便）2、连接wincc不需要用OPC，可以直接连接，增强通讯稳定性。

西门子KTP/TP系列触摸屏通讯的方法西门子S71200PLC连接KTP/TP系列触摸屏通讯西门子不同网段的plc怎么互通连接KTP/TP系列触摸屏西门子wincc跨网段和plc地址转换连接KTP/TP系列触摸屏西门子两台plc以太网通讯后怎么交换数据连接KTP/TP系列触摸屏西门子plc网络通信方案连接KTP/TP系列触摸屏西门子plc的通信联网连接KTP/TP系列触摸屏西门子plc网络通讯详解连接KTP/TP系列触摸屏西门子S71500PLC连接KTP/TP系列触摸屏通讯西门子S7300PLC连接KTP/TP系列触摸屏通讯西门子S7200SmartPLC连接KTP/TP系列触摸屏通讯西门子S7系列PLC以太网连接KTP/TP系列触摸屏西门子plc跨网段通讯处理器连接KTP/TP系列触摸屏西门子plc跨网段通信跨网段耦合器连接KTP/TP系列触摸屏远创智控YC8000-PN是一款高性能协议转换网关，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于西门子自带以太网接口的PLC（S71200、S71500、S7300、S7200Smart等）和西门子以太网模块（CP243-1、CP343-1等）的以太网数据采集，非常方便构建生产管理系统。

远创智控YC8000-PN模块可以和西门子的KTP/TP系列触摸屏以太网通讯，这里以KTP700为例介绍参数设置。

1、新建项目；2、添加触摸屏设备；3、给触摸屏分配IP地址（必须和YC8000模块的IP地址在同一网段）；4、新建【连接】，在【通信驱动程序】中选择SIMATIC S7 1200，在【HMI设备】-【地址】填入触摸屏的IP地址，在【PLC】-【地址】填入YC8000模块的IP地址。

8.2西门子SmartIE系列触摸屏连S71200、S71500SmartIE触摸屏通过YC8000-PN可以实现与西门子S71200、S71500的以太网通讯。

Siemens s7-400/s7-300 communication
S7-400与s7-300之间进行以太网通信的时候， S7-400做主站，信号的采集和写入都通过S7-400编程来实现。

具体配置方式分2大步来实现
1.硬件配置
i)如图1-1 配置好S7-400主站，设置好CP443-1（如果是S7-400之间通信最
好把MAC地址也设置上，这样数据可以通过ISO进行通信，ISO的通信速
度比TCP/IP快）这里需要保证进行数据通信的S7-400 与S7-300之间的以太
网在同一个网段
图1-1
ii)S7-300的以太网设置如图1-2
图1-2
iii)硬件组态配置好后，需要进行网络配置。

这时需要打开主站的NetPro，如图1-3 可按照图配置参数
图1-3
iv)配置完以后，需要下载到主站的PLC中，下载完成后可以激活网络配置如图1-4 连接状态为绿色，显示已激活。

这时网络配置就完成了
图1-4
2.软件设置
i)首先需要设置CPU系统时间的存储器，如图2-1
图2-1
ii)需在OB1中调用SFB14 GET COM_FUNC 及SFB15 PUT COM_FUNC 如图2-2
图2-2 iii)SFB14功能块的详细配置如图2-3
图2-3
3.通过以上配置，我们可以实现S7-400于S7-300 的以太网通信，如果是S7-300
于S7-300之间的以太网通信，需要调用FB14 GET 如图3-1 配置同上
图3-1
这样做有一个好处，就是只要在主站做配置，从站只有把需要接受及发送的数据打包成DB块就可以了。

西门子以太网通讯一、功能：S7-200做客户机(主站)， S7-300做服务器(服务器)二、硬件配置：1.CP243-12.CPU2243.CPU3144.CP343-1三、设置步骤：第一步打开S7-200编程软件MicroWIN，在工具栏中选择以太网向导第二步读取CP243-1【以太网模块】。

注意：PC与S7-200连接正常才能读取到第三步选择以太网模块第四步输入【 CP243-1 】的IP地址 192.168.0.50注意 IP设置与S7-300侧要在同一个网段第五步配置连接数【最多连接8路】以太网模块要占用地址，建议放在最后插槽连接数：根据实际的连接数配置第六步1.选择客户机连接【s7-200为客户机】2.【03．02】----03：单边通信 02: S7-300CPU模块的插槽号【10：00】 ----1：固定 0：连接号 00：s7-200CPU模块的位置3. 输入CP343-1的IP地址【在S7-300的硬件组态中设置】4. 单击“数据传输”，进入配置窗口。

注意：连接号一定要记住，在编程的时候会应用到第七步1.选择向服务器读取数据2.选择读取数据的大小【最大212个字节】3.数据的对应关系。

【把S7-300“DB10.DBB0开始的10个字节”的数据读取到本地“VB0开始的10个字节”中】4.配置完后点击【新转输】注意：传输号要记住，在编程中要应用到第八步1. 选择向服务器写入数据2. 选择写入数据的大小【最大212个字节】3. 数据的对应关系。

【把本地“VB10开始的10个字节”的数据写入到S7-300“DB10.DBB10开始的10个字节”中】4.配置完后点击确认注意：传输号要记住，在编程中要应用到第九步选择保护[通信子程序在S7-200占用的V区地址,不能与编写程序时用的V区地址重复]第十步配置完后点击【下一步】第十一步完成以太网通信配置点击【完成】第十二步在S7-200中编写以太网通信程序Chan_ID 连接号【地址在以太网配置完后自动生成，可以在符号表中查看】Data 转输号【地址在以太网配置完后自动生成，可以在符号表中查看】START发送、接收不能同时进行【自振荡比较来错开控制】Abort为“1”时取消S7-200做客户机：S7-300侧不需要写程序，只要把硬件组态正确，以太网模块的IP设置与S7-200以太网向导中配置的保持一致，此外还要建立与S7-200数据传输大小相对应的DB块。

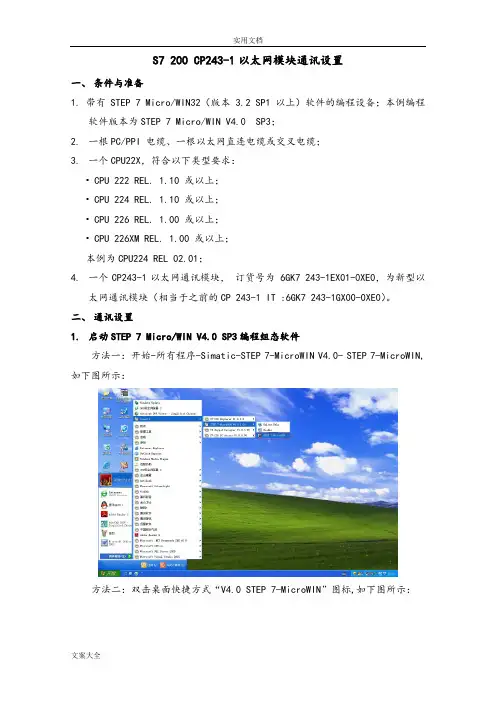

S7 200 CP243-1以太网模块通讯设置一、条件与准备1.带有STEP 7 Micro/WIN32（版本 3.2 SP1以上）软件的编程设备；本例编程软件版本为STEP 7 Micro/WIN V4.0 SP3；2.一根PC/PPI 电缆、一根以太网直连电缆或交叉电缆；3.一个CPU22X，符合以下类型要求：• CPU 222 REL. 1.10 或以上；• CPU 224 REL. 1.10 或以上；• CPU 226 REL. 1.00 或以上；• CPU 226XM REL. 1.00 或以上；本例为CPU224 REL 02.01；4.一个CP243-1以太网通讯模块，订货号为 6GK7 243-1EX01-0XE0，为新型以太网通讯模块（相当于之前的CP 243-1 IT :6GK7 243-1GX00-0XE0）。

二、通讯设置1.启动STEP 7 Micro/WIN V4.0 SP3编程组态软件方法一：开始-所有程序-Simatic-STEP 7-MicroWIN V4.0- STEP 7-MicroWIN,如下图所示：方法二：双击桌面快捷方式“V4.0 STEP 7-MicroWIN”图标,如下图所示：STEP 7-MicroWIN 程序启动后，如下图所示：2.设置通讯方式用PC/PPI 电缆连接编程设备的USB口及CPU224的COM串口，点击左侧View视图框内的Set PG/PC Interface图标，如下图所示：示：注意Local Connection选项卡里的编程设备接口的设置选择（USB或COM），本例为USB。

点击OK按钮确定，回到图5Set PG/PC Interface窗口，点击OK按钮确定，弹出Warning窗口，点击“确定”按钮，完成通讯方式设置。

3.配置CP243-1通讯模块由于所用的CP243-1以太网通讯模块，订货号为 6GK7 243-1EX01-0XE0，是Internet 通讯模块，因此，必须用Internet wizard向导对CP243-1进行配置。
