西门子以太网通讯

错误!未指定书签。

北京亚控科技发展有限公司2022年2月本文档主要介绍在PLC编程软件STEP 7 MicroWIN 里的以太网设置。

1）在“控制面板”里找到“Setting the PG/PC Interface”（在STEP 7 MicroWIN 编程软件里也可以），如图（一），选择网卡（例如TCP/IP->ADMtek AN983 10/100 PC…），点击“属性”，出现图（二）所示对话框，确认关闭图（一）图（二）对话框。

图（一）图（二）2）打开STEP 7 MicroWIN 编程软件，点击左侧“通信”，弹出“通信”对话框，双击“双击刷新”，找到S7200 CPU，如图（三）所示。

图（三）3）通过选择或手动将CP243-1的地址填写到“远程”里后确认关闭，如图（四）图（五）。

图（四）图（五）4）点击“工具”菜单，选择“以太网向导”，并打开，如图（六），图（七）。

图（六）图（七）5）点“下一步”，进入图（八）所示画面。

图（八）6）点击“读取模块”，找到CP243-1以太网模块，如图(九)，选择相应的模块，点击“下一步”，设置IP地址，子网掩码，网关，如图(十)。

图（九）图（十）7）点“下一步”，配置连接数目，如图(十一)，完成后点“下一步”。

图（十一）8）这里要注意：选择“此为服务器连接…”，并勾选“接受所有连接请求”，其它默认。

点“下一个连接”，做同样设置，如图(十二)。

图（十二）9）确认后，进入图(十三)所示窗口，不作修改，点“下一步”，进入图(十四)窗口，点击“建议地址”后，点击“下一步”，进入图(十五)所示界面。

图（十三）图（十四）图（十五）10）进入图（十五）界面后，不用做任何修改，点击“完成”。

弹出图（十六）对话框，选择“是”，后关闭窗口，到此以太网的设置完成了，同样按以上步骤设置其它PLC。

图（十六）。

西門子PLC的以太網通訊及OPC通訊介紹1.以太網通訊CAL有很多地方用到以太網通訊，L2，焊機與PLC間通訊等，表檢的成像原理為：在金屬板帶表面沒有缺陷時，反射的光在明視場下很強，而在暗視場的散射光很弱；如有缺陷，則明視場的光強減弱，而暗視場的光強增加。

根據這個原理，通過檢測攝像頭裡光強的變化，可檢測出材料表面上的一些物理缺陷。

CAL 僅僅用到了它的檢測破孔這一個功能。

下面再來看西門子的以太網通訊，使用以太網通訊處理器可能的連接方式：我們可以看到不同的通訊方式在PLC裏面需要調用不同的功能塊。

像S7-Connection方式連接的，需要調用SFB12/FB12等來讀取發送數據息，而TCP等連接的，需要FC5等來讀取發送數據。

下面簡單介紹下每種連接特點：Send/receive: iso 連接：ISO傳輸服務通過組態連接提供SEND/REVEICE interface服務在以太網上傳輸數據，此時服務使用的是ISO協議。

此通訊速度較快，可是不能實現網絡路由，只能用於局域網通訊。

Send/receive: iso-On-TCP 連接：突破了局域網的限制，可以路由到公網上去；數據重發功能和基於第2層的CRC校驗保證了數據傳輸的完整性和可靠性。

Send/receive: TCP 連接：TCP/IP提供面向連接的數據通訊，數據並不會被打包因而並沒有數據包確認位，在這TCP服務提供了統一的sccket接口到每一個終端，因而數據塊可以整體發送，這裡區別於iso-On-TCP 連接。

Send/receive: UDP連接：UDP提供簡單數據傳輸，無需確認，與TCP同屬第4層協議。

與TCP相比，UDP屬於無連接的協議，數據報文無需確認。

S7通信：S7協議是西門子S7家族的標準通信協議，使用S7應用接口的通信不依賴特定的總線系統（Ethernet,PROFIBUS,MPI）。

接口位於ISO-OSI參考模型的第7層，下面圖模型各層的通信方式。

西门子以太网通讯一、功能：S7-200做客户机(主站)，S7-300做服务器(服务器)二、硬件配置：1.CP243-12.CPU2243.CPU3144.CP343-1三、设置步骤：第一步打开S7-200编程软件MicroWIN，在工具栏中选择以太网向导第二步读取CP243-1【以太网模块】。

注意：PC与S7-200连接正常才能读取到第三步选择以太网模块第四步输入【CP243-1 】的IP地址192.168.0.50 注意IP设置与S7-300侧要在同一个网段第五步配置连接数【最多连接8路】以太网模块要占用地址，建议放在最后插槽连接数：根据实际的连接数配置第六步1.选择客户机连接【s7-200为客户机】2.【03．02】----03：单边通信02: S7-300CPU模块的插槽号【10：00】----1：固定0：连接号00：s7-200CPU模块的位置3. 输入CP343-1的IP地址【在S7-300的硬件组态中设置】4. 单击“数据传输”，进入配置窗口。

注意：连接号一定要记住，在编程的时候会应用到第七步1.选择向服务器读取数据2.选择读取数据的大小【最大212个字节】3.数据的对应关系。

【把S7-300“DB10.DBB0开始的10个字节”的数据读取到本地“VB0开始的10个字节”中】4.配置完后点击【新转输】注意：传输号要记住，在编程中要应用到第八步1. 选择向服务器写入数据2. 选择写入数据的大小【最大212个字节】3. 数据的对应关系。

【把本地“VB10开始的10个字节”的数据写入到S7-300“DB10.DBB10开始的10个字节”中】4.配置完后点击确认注意：传输号要记住，在编程中要应用到第九步选择保护[通信子程序在S7-200占用的V区地址,不能与编写程序时用的V区地址重复]第十步配置完后点击【下一步】第十一步完成以太网通信配置点击【完成】第十二步在S7-200中编写以太网通信程序Chan_ID 连接号【地址在以太网配置完后自动生成，可以在符号表中查看】Data 转输号【地址在以太网配置完后自动生成，可以在符号表中查看】START发送、接收不能同时进行【自振荡比较来错开控制】Abort为“1”时取消S7-200做客户机：S7-300侧不需要写程序，只要把硬件组态正确，以太网模块的IP设置与S7-200以太网向导中配置的保持一致，此外还要建立与S7-200数据传输大小相对应的DB块。

西门子S7-300以太网通讯步骤
1、使用网线连接CP与你的PC，注意，直接连接请使用交
叉线，否则，请通过交换机进行。

在Step7中组态CP343-1模块，设定IP地址，在模块上有地址。

同时，需要新建一条以太网网络。

2、在Set PG/PC Interface中选择你常用的网卡，可以设置
为Auto。

3、然后，回到Simatic Manager中，在PLC菜单下选择编
辑以太网节点（edit Ethernet Node),会出现如下对话框填入IP地址（IP地址设定与Step7硬件组态相同）和MAC
地址，MAC地址可以在模块上找到，如果你不清楚，可以点击可在线访问的节点中看到一个没有IP地址的模块，同时也可以看到该模块的MAC地址。

设定完毕后，选择分配IP组态按钮。

此时，可以通过CP343-1下载程序了，不需要西门子的编程电缆，以后如果要更改IP地址，你可以在Step7硬件组态中更改IP地址重新下载即可。

mac是网卡的物理地址，就好象身份证一个网卡全世界只有一个mac。

IP好像名字，你的别人说话，别人先知道你的名字，名字相同的人很多，但是身份证不一样。

PING通的方法很简单，也很复杂。

在同一局域网内的话，就是保证每个电脑的地址在一个网段内，比如192.168.0.1-192.168.0.254那么就可以PING通。

不在一个网段的话，通过路由指向也是可以PING通的，但是需要设置路由路径，在本机其他机器，或者路由器上。

现在很多电脑都开防火墙，或者防止PING攻击的软件，所以有时候链接正常也PING不通也是很正常的，。

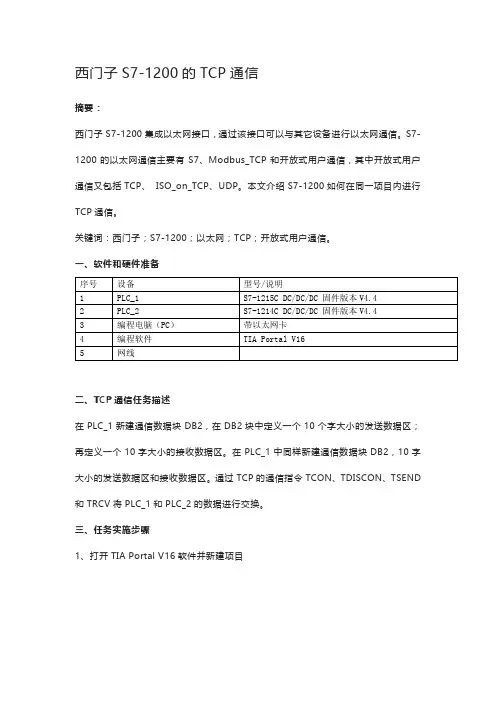

二、TCP通信任务描述
在PLC_1新建通信数据块DB2，在DB2块中定义一个10个字大小的发送数据区；再定义一个10字大小的接收数据区。

在PLC_1中同样新建通信数据块DB2，10字大小的发送数据区和接收数据区。

通过TCP的通信指令TCON、TDISCON、TSEND 和TRCV将PLC_1和PLC_2的数据进行交换。

三、任务实施步骤
1、打开TIA Portal V16软件并新建项目
2、添加CPU型号并选择固件
3、激活系统和时钟存储器
4、同样的方式，添加PLC_2
5、连接PLC之间的网络
6、在PLC_1中添加TCON通信指令
7、组态通信连接参数
8、在PLC_2中添加TCON指令，并设置通信连接参数
9、在PLC_1中新建DB通信数据块
10、同样的方式，在PLC_2中新建DB通信数据块，并去掉优化的块访问
11、在PLC_1和PLC_2中添加TSEN和TRCV指令，并设置参数
12、将程序分别下载到PLC，并收发数据。

四、总结
本文介绍了西门子S7-1200同一项目内的TCP通信配置过程，以及进行数据的交换。

这种通信方式，不仅可以适用S7-1200之间的TCP通信，与其它PLC或者上位机也是一样的使用。

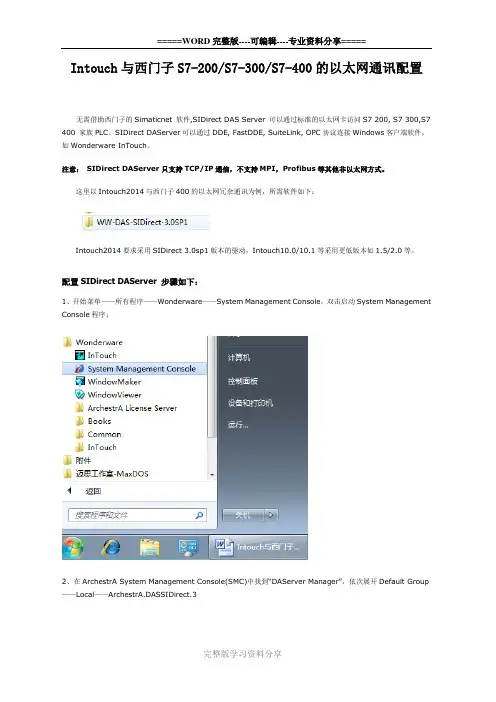

Intouch与西门子S7-200/S7-300/S7-400的以太网通讯配置无需借助西门子的Simaticnet 软件,SIDirect DAS Server 可以通过标准的以太网卡访问S7 200, S7 300,S7 400 家族PLC。

SIDirect DAServer可以通过DDE, FastDDE, SuiteLink, OPC协议连接Windows客户端软件，如Wonderware InTouch。

注意：SIDirect DAServer只支持TCP/IP通信，不支持MPI，Profibus等其他非以太网方式。

这里以Intouch2014与西门子400的以太网冗余通讯为例，所需软件如下：Intouch2014要求采用SIDirect 3.0sp1版本的驱动，Intouch10.0/10.1等采用更低版本如1.5/2.0等。

配置SIDirect DAServer 步骤如下：1、开始菜单——所有程序——Wonderware——System Management Console，双击启动System Management Console程序；2、在ArchestrA System Management Console(SMC)中找到“DAServer Manager”，依次展开Default Group ——Local——ArchestrA.DASSIDirect.33、展开ArchestrA.DASSIDirect.3，并选择“Configuration”，将出现如下“Global Parameters”对话框：【参数一般默认不修改】◆Device Group Update Interval: 定义Device Group的默认更新时间间隔◆Slow Poll Interval: 定义当连接发生问题进入“Slow Poll”模式时，DAServer查询设备的时间间隔。

当通信恢复正常后，DAServer的查询间隔调整为Device Group的查询间隔。

西门子plc网口所有通讯西门子PLC（可编程逻辑控制器）是一种常用于自动化控制系统的设备，它在工业领域发挥着重要的作用。

在PLC的通信中，网口的使用至关重要。

本文将探讨西门子PLC网口的通信方法、通信协议以及其在工业控制系统中的重要性。

一、西门子PLC网口通讯的方法西门子PLC的网口通讯方法主要有两种：以太网通信和串行通信。

以太网通信以其高速、稳定的特点，被广泛应用于工业自动化控制系统。

而串行通信则适用于一些简单的控制需求，以及与老式设备的通信。

以太网通信是指通过以太网协议来进行数据传输，可以实现PLC与上位机、人机界面、其他PLC之间的通讯。

西门子PLC网口支持多种以太网通信协议，如TCP/IP、UDP、HTTP等。

其中，TCP/IP协议是最常用的通信协议，它通过IP地址和端口号来实现设备之间的连接和数据传输。

串行通信是指通过串行接口（通常为RS485或RS232）来进行数据传输。

串行通信的优势在于线路简单、成本低廉，适用于长距离传输。

在PLC控制系统中，串行通信常用于连接传感器、触摸屏、读卡器等外设，以实现对这些设备的控制和数据采集。

二、西门子PLC网口通讯的协议在进行PLC网口通讯时，需要使用特定的通讯协议来实现数据的传输和解析。

针对西门子PLC的网口通讯，常用的通讯协议有S7协议和Modbus协议。

S7协议是西门子PLC的专有通讯协议，它通过发送和接收特定的数据报文来实现与PLC的通讯。

S7协议使用基于ISO/OSI模型的通讯机制，具有高效、稳定的特点。

同时，S7协议还支持多种通信方式，如TCP/IP连接、ISO/IEC指令、用户自定义指令等。

通过S7协议，可以实现与西门子PLC的实时数据交互和控制。

Modbus协议是一种通用的串行通讯协议，广泛应用于工业自动化领域。

Modbus协议使用简单、易于理解的数据传输方式，支持RTU和ASCII两种传输格式。

通过Modbus协议，可以实现不同设备之间的数据共享和远程控制。

S7-300PLC之间的工业以太网通信在生产现场，用户还会遇到S7-300的PLC组成小型的局域网实现互相通信的情况。

为了解决这个问题，我们先采用2台CPU 315-2PN/DP通过建立S7连接来说明两台S7-300PLC 的工业以太网的组网技术。

1.西门子工业以太网通信方式简介工业以太网的通信主要利用第二层(ISO)和第四层(TCP)的协议。

以下是西门子以太网的几种通信方式。

(1)ISOTransport (ISO传输协议)ISO传输协议支持基于ISO的发送和接收，使得设备在工业以太网上的通信非常容易，该服务支持大数据量的数据传输(最大8KB)。

ISO数据接收有通信方确认，通过功能块可以看到确认信息。

用于SIMA TIC S5和SIMATIC S7的工业以太网连接。

(2)ISO-on-TCPISO-on-TCP支持第四层TCP/IP协议的开放数据通信。

用于支持SIMA TIC S7和PC以及非西门子支持的TCP/IP以太网系统。

ISO-on-TCP符合TCP/IP，但相对于标准的TCP/IP，还附加了RFC 1006协议，RFC 1006是一个标准协议，该协议描述了如何将ISO映射到TCP 上去。

(3)UDPUDP(User Datagram Protocol, 用户数据报协议)，属于第四层协议，提供了S5兼容通信协议，适用于简单的、交叉网络的数据传输，没有数据确认报文，不检测数据传输的正确性。

UDP支持基于UDP的发送和接收，使得设备(例如PC或非西门子公司设备)在工业以太网上的通信非常容易。

该协议支持较大数据量的数据传输(最大2KB)，数据可以通过工业以太网上或TCP/IP网络(拨号网络或因特网)传输。

通过UDP，SIMATIC S7 通过建立UDP连接，提供了发送/接收通信功能，与TCP不同，UDP实际上并没有在通信双方建立一个固定的连接。

(4)TCP/IPTCP/IP 中传输控制协议，支持第四层TCP/IP协议的开放数据通信。
