实用西门子300--400以太网通讯教程

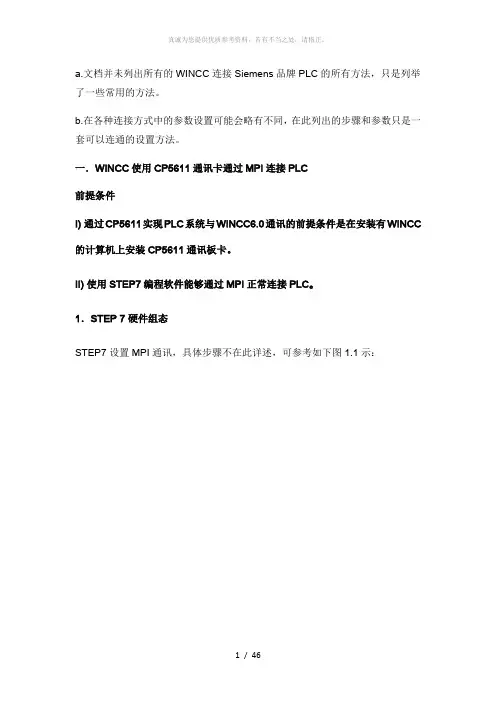

a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。

b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。

一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC 的计算机上安装CP5611通讯板卡。

II) 使用STEP7编程软件能够通过MPI正常连接PLC。

1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。

2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:/CN/view/zh/267070263．添加驱动程序和系统参数设置打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOLSUITE->MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。

默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置Set PG/PC Interface进入操作系统下的控制面板，双击Set PG/PC Interface图标。

在Access Point of the Application:的下拉列表中选择MPI (WINCC)，如图1.4所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示：MPI (WINCC)CP5611(MPI)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Address:CP5611的地址（MPI地址必须唯一，建议设置为0）Transmission Rate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC 的MPI端口的传输速率相同Highest Station Address:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。

西门子PLC300间通讯---MPI_DP西门子300PLC 直接可以通过很多次方式进行数据交换，本文介绍2个PLC 间通过S7协议通讯，此例硬件通过MPI/DP 连接2个PLC 。

在我的另一篇介绍过通过以太网建立的连接，此处我们采用DP 。

1. 硬件配置如下，分别配置2个PLC ，本文使用的PLC 为CPU416-2 DP ，CPU1MPI 端口设置为3，DP 端口设置为3；CPU2 MPI 端口设置为5，DP 端口设置为4。

注意：由于使用的是PLCSIM 仿真，MPI 和DP 默认端口都是2，因此最好改为其它的以免搞混，而且第一次下必须用默认的端口2下载，下完后再下载端口才是改过的。

2. 打开网络节点图，建立S7连接。

通过DP 使2个PLC 处于同一个网络，MPI 用来下载程序。

通过DP 使2个PLC 处于同一个网络然后点击CPU 1的 CPU416-2DP 新建连接：为了方便理解，在CPU2的ID 设为2，如下：最终建立的连接：把2个硬件配置分别下载到PLC 后，此处我们用PLCSIM 模拟。

注意：此处网络节点也需要下载。

点击激活按钮，就可以看到通讯连接情况：ID 设置为2315CPU 勾了这里就不勾1.选择CPU2.选择下载通讯建立完成后，我们需要编程程序实现数据交换，先在各自PLC建立DB数据块：CPU1 数据发送DB块CPU1 数据接收DB块CPU2 数据发送DB块CPU2 数据接收DB块编写程序：此处我们还是用SFB14/15进行通信，以读取数据为例，只需要使用SFB14就可以，在CPU1中如下编写：a ：REQ 此处为100ms 的周期信号：b : ID ，上文已介绍过，在硬件配置的时候需要记下，CPU1为1，CPU2为2c : ADDR_1 此处为伙伴PLC 的发送数据的地址，P#DB1.DBX0.0 BYTE 5 也就是DB1从DB0开始5个字节d : RD_1 此处为本地PLC 接收数据的地址，同理，放入DB2的DB0开始的5个字节中同样的，我们在CPU317中也调用SFB14:a b c d编写完程序后，下载到PLC ，此时我们把CPU1中的SFB14导通引脚激活，我们就可以看到在DB2中本来10个字节都为空，现在变成了CPU2中的DB1的数据：CPU1的DB2：接收到的CPU2的数据同样的，在CPU317中激活SFB14，就可以看到DB12的数据变成了CPU315 DB1的数据了：最后，在用PLCSIM 仿真的时候需要开2个仿真器：CPU2的DB2：接收到的CPU1的数据CPU1： MPI=3,DP=2CPU2: MPI=5,DP=4 分别下载到不同的仿真器。

a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。

b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。

一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC 的计算机上安装CP5611通讯板卡。

II) 使用STEP7编程软件能够通过MPI正常连接PLC。

1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。

2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下:support.automation.siemens./CN/view/zh/267070263．添加驱动程序和系统参数设置打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOLSUITE->MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。

默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置Set PG/PC Interface进入操作系统下的控制面板，双击Set PG/PC Interface图标。

在Access Point of the Application:的下拉列表中选择MPI (WINCC)，如图1.4所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示：MPI (WINCC)CP5611(MPI)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Address:CP5611的地址（MPI地址必须唯一，建议设置为0）Transmission Rate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC 的MPI端口的传输速率相同Highest Station Address:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。

WINCC连接Siemens PLC的经常使用方式之杨若古兰创作一．WINCC使用CP5611通讯卡通过MPI连接PLC2前提条件21．STEP 7 硬件组态22．安装CP5611通讯板卡33．添加驱动程序和零碎参数设置34．设置Set PG/PC Interface35．添加通道与连接设置56．连接测试与通讯诊断6二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC8前提条件8I．STEP 7 硬件组态82．安装CP5611通讯板卡103．添加驱动程序和设置零碎参数104．设置Set PG/PC Interface115．添加通道与连接设置146．连接测试与通讯诊断15三．WINCC使用普通网卡通过TCP/IP连接PLC16前提条件161．STEP7硬件组态162．设置IP地址与通讯检测183．添加驱动程序和设置零碎参数194．设置Set PG/PC Interface205．添加通道与连接设置226．连接测试与通讯诊断23四．WINCC使用普通网卡通过Industrial Ethernet连接PLC25前提条件251．STEP7硬件组态262．添加驱动程序和设置零碎参数273．设置Set PG/PC Interface284．添加通道与连接设置295．连接测试与通讯诊断31说明：1.文档并未列出所有的WINCC连接Siemens品牌PLC的所无方法，只是列举了一些经常使用的方法.2.在各种连接方式中的参数设置可能会略有分歧，在此列出的步调和参数只是一套可以连通的设置方法.一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I）通过CP5611实现PLC零碎与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡.II）使用STEP7编程软件能够通过MPI正常连接PLC.1．STEP 7 硬件组态STEP7设置MPI通讯，具体步调不在此胪陈，可参考如下图1.1示：留意：1．新建一个MPI收集用来通讯，设置MPI收集的地址和波特率，且记住，在随后的设置中须要匹配.2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和留意事项可参考如下链接:3．添加驱动程序和零碎参数设置打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，检查Logic device name（逻辑设备名称）.默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置Set PG/PC Interface进入操纵零碎下的控制面板，双击Set PG/PC Interface 图标.在Access Point of the Application:的下拉列表当选择MPI (WINCC)，如图1.4所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示：MPI (WINCC)CP5611(MPI)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Proerties….按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：次要的参数如下所示：Address:CP5611的地址（MPI地址必须独一，建议设置为0）Transmission Rate:MPI收集的传输速率（默认为187.5Kbps）您可以点窜，但必须和实际连接PLC的MPI端口的传输速率不异）Highest Station Address:MPI收集的最高站地址（必须和PLC的MPI收集参数设置不异）图1.6诊断MPI收集，点击Diagnostic…按钮，进入诊断对话框.如下图所示：Test按钮点击后，显示OK暗示CP5611工作正常.点击“Read”按钮后，将显示所有接入MPI收集中的设备的站地址，如果只能读到本人的站地址，此时，请检查MPI收集和硬件连接设置，只要成功读取到CPU的站点地址，才干进行以下的步调，否则，不成能建立通讯.5．添加通道与连接设置添加驱动连接，设置参数.打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI，右键单击MPI，鄙人拉菜单中，点击New Driver Connection，如图1.7所示，在弹出的Connection properties对话框中点击Properties按钮，弹出Connection parameters-MPI属性对话框，如图1.8所示：图1.7图1.8图1.9次要的参数如下所示：Station Address：MPI端口地址Rack Number：CPU所处机架号，除特殊复杂使用的情况下，普通填入0Slot Number：CPU所处的槽号留意：如果您是S7-300的PLC，那么该参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件检查PLC插在第几号槽内，不克不及根据经验和物理安装地位来随便填写，可能的参数为2、3、4（主如果根据电源的大小来决定）否则通讯不克不及建立.6．连接测试与通讯诊断通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立.留意：此时PLC必须处于运转形态，老版本的PLC必须处于RUN-P或者RUN形态，WINCC必须激活运转，根据图1.9所示的地位，进入通道诊断工具，检测通讯是否成功建立.如图1.10所示，绿色的“√”暗示通讯曾经成功建立.图1.10图1至此WINCC使用CP5611通讯卡通过MPI连接PLC的过程终了.二．WINCC使用CP5611通讯卡通过PROFIBUS 连接PLC前提条件1．通过CP5611实现PLC零碎与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡.2．将所要连接的PLC的端口设置为PROFIBUS通讯和谈，对于MPI/DP类型的端口特别次要.I．STEP 7 硬件组态使用STEP 7软件组态PLC的硬件信息，将响应的板卡在Hardware进行硬件组态，选择你将要连接WINCC的对应端口，如果其类型为MPI/DP，则须要将端口指定为PROFIBUS，如下图2.1所示：点击上图所示的Properties…按钮，如下图所示：图A．设置该PROFIBUS端口的地址为2B．点击New按钮，在Subnet下新建一个PROFIBUS收集，在弹出的对话框中设置参数，如图2.2所示：其中次要参数如下：Highest PROFIBUS Address：指全部PROFIBUS收集中的最高的站点地址，默认为126，可作点窜.Transmission Rate：PROFIBUS收集的通讯速率，全部收集中所有站点的通讯波特率该当分歧.Profile：具体的传输和谈的设置，这里我们使用DP.其他设置可根据您项目的具体情况进行设置.2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和留意事项可参考如下链接:3．添加驱动程序和设置零碎参数打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->PROFIBUS右键单击PROFIBUS，在弹出菜单中点击System Parameter，如图 2.4所示，弹出System Parameter- PROFIBUS对话框，选择Unit标签，检查Logic device name （逻辑设备名称）.默认安装后，逻辑设备名为CP_L2_1:，如图2.5所示：图2.4图2.54．设置Set PG/PC Interface进入Windows操纵零碎下的控制面板，双击Set PG/PC Interface图标，在Access Point of the Application:的下拉列表当选择CP_L2_1: 如图2.6所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(PROFIBUS)，而后在Access Point of the Application:的下拉列表中显示：CP_L2_1:CP5611(PROFIBUS)，如图2.7所示.图2.6图2.7设置CP5611的通讯参数,点击Proerties….按钮，弹出Properties-CP5611(PROFIBUS)参数.如图2.8所示：次要的参数如下所示：Address:CP5611的PROFIBUS地址Transmission Rate:PROFIBUS收集的传输速率（您可以点窜，但必须和实际连接PLC的PROFIBUS端口的传输速率不异）Highest Station Address:PROFIBUS收集的最高站地址（必须和PLC的PROFIBUS收集参数设置不异）Profile:设置具体通讯和谈，这里使用DP图2.8诊断PROFIBUS收集，点击Diagnostic…按钮，进入诊断对话框.如下图所示：Test按钮点击后，显示OK暗示CP5611工作正常.点击Read按钮后，将显示所有接入PROFIBUS收集中的设备的站地址，如果只能读到本人的站地址，此时，请检查PROFIBUS收集和硬件连接设置，只要成功读取到CPU的站点地址，才干进行以下的步调，否则，不成能建立通讯，如图2.9所示：5．添加通道与连接设置添加驱动连接，设置参数.打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->PROFIBUS，右键单击PROFIBUS，鄙人拉菜单中，点击New Driver Connection，如图 2.10所示，在弹出的Connection properties对话框中点击Properties按钮，弹出Connection parameters-PROFIBUS属性对话框，填入参数，如图2.11所示：次要的参数如下所示：Station Address：（通讯模块的IP地址）Rack Number：CPU所处机架号，除特殊复杂使用的情况下，普通填入0Slot Number：CPU所处的槽号留意：如果您是S7-300的PLC，那么该参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware 软件检查PLC插在第几号槽内，不克不及根据经验和物理安装地位来随便填写，可能的参数为2、3、4（主如果根据电源的大小来决定）否则通讯不克不及建立.6．连接测试与通讯诊断通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立.留意：此时PLC必须处于运转形态，老版本的PLC必须处于RUN-P或者RUN形态，WINCC必须激活运转，根据图2.12所示的地位，进入通道诊断工具，检测通讯是否成功建立.如图2.13所示，绿色的“√”暗示通讯曾经成功建立.至此WINCC使用CP5611通讯卡通过PROFIBUS连接PLC的过程终了.3.WINCC使用普通网卡通过TCP/IP连接PLC第四章前提条件通过以太网实现PLC零碎与WINCC6.0通讯的前提条件是PLC零碎配备以太网模或者使用带有PN接口的PLC，以太网模块列表如下表所示：注：只要撑持ISO通讯和谈的模块才撑持（Industrial Ethernet工业以太网）通讯，具体情况可观察STEP7中的模块信息.本文档以下步调利用CPU 315-2PN/DP型号的PLC，使用普通以太网卡连接.组态过程1．STEP7硬件组态使用STEP7编程软件对PLC零碎进行软件组态，在Hardware界面内拔出实际的PLC硬件，如下图3.1所示：在PN-IO槽双击弹出PN-IO属性对话框，如图3.2所示：点击图3.2属性对话框，弹出收集参数设置对话框，如图3.3所示：点击New按钮，新建一个工业以太收集，输入该PN 模块的IP address(IP地址)和Subnet mask(子网掩码)，在简单使用的情况下，不启用网关.当您使用的是CPU+以太网模块通讯时，双击以太网模块，会主动弹出以太网模块的属性信息，设置以太网通讯模块的IP地址和子网掩码.方法与PN-IO的属性设置不异，如下图所示：留意如果要使用TCPIP通讯方式，必须启动IP Protocol being used，设置IP地址与子网掩码，如图3.4所示：将组态下载到CPU，则PLC方面设置完成.对于第一次使用以太网通讯，必须包管首先使用MPI或者PROFIBUS 的通讯方式，将设置好参数的组态下载到目标PLC，此后即可通过以太网的方式进行程序监控和项目下载.2．设置IP地址与通讯检测设置安装有WINCC计算机的windows操纵零碎的TCP/IP参数，将WINCC组态计算机的IP地址设置成为和PLC以太网通讯模块或者PN-IO的IP地址包管是一个网段，留意子网掩码的设置，如图3.5所示：通过在程序运转中键入CMD进入DOS界面，使用收集命令PING测试以太网通讯是否建立，PING的命令如下：ping 目标IP地址–参数如下图3.6所示：此例中，PN-IO的IP地址为192.168.0.100 子网掩码：255.255.255.0；组态计算机的IP地址为192.168.0.244 子网掩码：255.255.255.0，此处显示暗示以太网通讯曾经建立，而且形态良好.留意：如果此处不克不及Ping通PLC的PN端口或者以太网模块，则通讯不成能建立，后面的步调就不必进行了，若要通讯成功，必须包管实际的物理以太网通讯坚持正常.3．添加驱动程序和设置零碎参数打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->TCPIP右键单击TCPIP，在弹出菜单中点击System Parameter，，如图3.7所示，弹出System Parameter- TCPIP对话框，选择Unit标签，检查Logic device name（逻辑设备名称）.默认安装后，逻辑设备名为CP-TCPIP，如图3.8所示：4．设置Set PG/PC Interface通讯接口设置，进入操纵零碎控制面板，双击Set PG/PC Interface，在默认安装后，在利用程序访问点是没有CP-TCPIP的，所以须要手动添加这个利用程序访问点，如下图3.9所示：当选中<Add/Delete>后，会弹出一个对话框，如下图3.10所示：在如图3.11的情况下，在Interface Parameter Assignment Used：选择TCP/IP->实际网卡的名称，设置完成后如图3.12所示：留意：1.您的网卡分歧，显示会有分歧，请确保所选条目为您正在使用的普通以太网卡的名称.2.这里使用的利用程序访问名称为CP-TCPIP，由于在WINCC安装成功后，CP-TCPIP是TCPIP驱动程序下默认的名称，所以在Set PG/PC Interface下我们添加此名称的访问点，您同样可以使用其他名称，但必须包管，必须同时点窜，并坚持完整分歧，如许通讯同样可以实现.您可以点击Diagnostics按钮后，您可以对该网卡进行诊断，确保其正常工作，如图3.13所示：5．添加通道与连接设置添加驱动连接，设置参数.打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->TCPIP，右键单击TCPIP，鄙人拉菜单中，点击New Driver Connection，如图3.14所示，在弹出的Connection properties 对话框中点击Properties按钮，弹出Connection parameters- TCPIP属性对话框，填入参数，如图3.15所示：在弹出的对话框中输入STEP7中曾经设置的PN-IO或者以太网模块的的IP地址和机架号和槽号.在弹出的Connection Properties中点击Properties按钮，在弹出的Connection parameter中输入参数：IP Address：（通讯模块的IP地址）Rack Number：CPU所处机架号，除特殊复杂使用的情况下，普通填入0Slot Number：CPU所处的槽号留意：如果您是S7-300的PLC，那么Slot Number的参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件检查PLC插在第几号槽内，不克不及根据经验和物理安装地位来随便填写，可能的参数为2、3、4（主如果根据电源的大小来决定）否则通讯不克不及建立.6．连接测试与通讯诊断通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立.留意：此时PLC必须处于运转形态，老版本的PLC必须处于RUN-P或者RUN形态，WINCC必须激活运转，根据图3.16所示的地位，进入通道诊断工具，检测通讯是否成功建立.如图3.17所示，绿色的“√”暗示通讯曾经成功建立.至此WINCC使用普通以太网卡通过TCPIP连接PLC 的过程终了.四．WINCC使用普通网卡通过Industrial Ethernet连接PLC 连接到第三章前提条件通过Industri al Ethernet工业以太网实现PLC零碎与WINCC6.0通讯的前提条件是PLC零碎配备以太网模或者使用带有PN接口的PLC，以太网模块列表如下表所示：注：只要撑持ISO通讯和谈的模块才撑持（Industrial Ethernet工业以太网）通讯，具体情况可观察STEP7中的模块信息.最简单的判断以太网模块是否撑持Industrial Ethernet通讯的方式是，在STEP7的硬件组态Hardware中是否具有MAC参数的填写的输入框，如下图4.1所示：参考STEP 7软件中的产品硬件信息来判断以太网模块是否撑持Industrial Ethernet工业以太网通讯，如下图4.2所示：在通讯设置之前请确认模块撑持Industrial Ethernet ISO通讯，而后进行如下设置：本文档以下步调利用CP443-1型号的以太网通讯模块，使用普通以太网卡连接.组态过程1．STEP7硬件组态使用STEP7编程软件对PLC零碎进行软件组态，在Hardware界面内拔出实际的PLC硬件，在本例中使用了两块CP443-1通讯模块，WINCC使用CP443-1(1)和PLC进行通讯,如下图4.3所示：在CP343-1(1)通讯模块上双击，会弹出Properties-CP443-1的属性对话框，在对话框中点击Properties….按钮，弹出属性对话框，激活“Set MAC address/use ISO Protocol”，在MAC address下设置通讯板卡的MAC地址，如图4.4所示，该地址可以在物理通讯板卡端口处标签上检查.点击New按钮，新建一个工业以太收集，在弹出的对话框都使用默认设置，该步调必定要做，否则没法建立通讯.将组态编译，下载到CPU，则PLC方面设置完成.对于第一次使用工业以太网通讯，必须包管首先使用MPI或者PROFIBUS的通讯方式，将设置好参数的组态下载到目标PLC，此后即可通过工业以太网的方式进行程序监控和项目下载.2．添加驱动程序和设置零碎参数打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->Industrial Ethernet，右键单击Industrial Ethernet，在弹出菜单中点击System Parameter，如图4.5所示，弹出System Parameter- Industrial Ethernet对话框，选择Unit标签，检查Logic device name（逻辑设备名称）.默认安装后，逻辑设备名为CP_H1_1:如图4所示：3．设置Set PG/PC Interface通讯接口设置，进入操纵零碎控制面板，双击Set PG/PC Interface，鄙人拉菜单当选择CP_H1_1：如图4.7所示：在如图 4.7所示的情况下，在Interface Parameter Assignment Used：选择ISO Ind Ethernet->实际网卡的名称.留意：1.您的网卡分歧，显示会有分歧，请确保所选条目为您正在使用的普通以太网卡的名称.可以点击Diagnostics按钮后，您可以对该网卡进行诊断，确保其正常工作，如图4.9所示：4．添加通道与连接设置添加驱动连接，设置参数.打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->Industrial Ethernet，右键单击Industrial Ethernet，鄙人拉菜单中，点击New Driver Connection，如图 4.10所示，在弹出的Connection properties对话框中点击Properties按钮，弹出Connection parameters- Industrial Ethernet属性对话框，填入参数.在弹出的对话框中输入STEP7中曾经设置的CP443-1通讯模块的MAC地址和机架号和槽号，如图4.11所示：图在弹出的Connection Properties中点击Properties按钮，在弹出的Connection parameter中输入参数：Ethernet Address：（通讯模块的MAC地址）Rack Number：CPU所处机架号，除特殊复杂使用的情况下，普通填入0Slot Number：CPU所处的槽号留意：如果您是S7-300的PLC，那么Slot Number的参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件检查PLC插在第几号槽内，不克不及根据经验和物理安装地位来随便填写，可能的参数为2、3、4（主如果根据电源的大小来决定）否则通讯不克不及建立.5．连接测试与通讯诊断通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立.留意：此时PLC必须处于运转形态，老版本的PLC必须处于RUN-P或者RUN形态，WINCC必须激活运转，根据图1.9所示的地位，进入通道诊断工具，检测通讯是否成功建立.如图4.13所示，绿色的“√”暗示通讯曾经成功建立.至此WINCC使用普通以太网卡通过Industrial Ethernet 连接PLC的过程终了.。

I n t o u c h与西门子S7-200/S7-300/S7-400的以太网通讯配置无需借助西门子的Simaticnet 软件,SIDirect DAS Server 可以通过标准的以太网卡访问S7 200, S7 300,S7 400 家族PLC。

SIDirect DAServer可以通过DDE, FastDDE, SuiteLink, OPC协议连接Windows客户端软件，如Wonderware InTouch。

注意：SIDirect DAServer只支持TCP/IP通信，不支持MPI，Profibus等其他非以太网方式。

这里以Intouch2014与西门子400的以太网冗余通讯为例，所需软件如下：Intouch2014要求采用SIDirect 3.0sp1版本的驱动，Intouch10.0/10.1等采用更低版本如1.5/2.0等。

配置SIDirect DAServer 步骤如下：1、开始菜单——所有程序——Wonderware——System Management Console，双击启动System Management Console程序；2、在ArchestrA System Management Console(SMC)中找到“DAServer Manager”，依次展开Default Group——Local——ArchestrA.DASSIDirect.33、展开ArchestrA.DASSIDirect.3，并选择“Configuration”，将出现如下“Global Parameters”对话框：【参数一般默认不修改】◆Device Group Update Interval: 定义Device Group的默认更新时间间隔◆Slow Poll Interval: 定义当连接发生问题进入“Slow Poll”模式时，DAServer查询设备的时间间隔。

当通信恢复正常后，DAServer的查询间隔调整为Device Group的查询间隔。

如何实现S7-300/400，WinAC和WinCC之间的以太网通讯How to realize Industrial Ethernet communication among S7-300/400, WinAC and WinCC摘要WinAC和WinCC可以用同一块普通以太网卡和S7-300/400进行工业以太网通讯。

关键词WinAC, WinCC, 工业以太网Key Words WinAC, WinCC, Industrial Ethernet目录如何实现S7-300/400，WinAC和WinCC之间的以太网通讯 (1)1 必备条件 (4)1.1 硬件 (4)1.2 软件 (4)2 硬件组态 (4)3 网络组态和编程 (7)4 程序配置 (11)5 OS编译和组态 (15)6 运行测试 (22)如何实现S7-300/400，WinAC和WinCC之间的以太网通讯WinAC和WinCC可以用同一块普通以太网卡和S7-300/400进行工业以太网通讯。

因为WinAC是基于PC Station的，所以WinCC也需要用PC Station的形式来集成组态。

1 必备条件1.1 硬件z S7-300/400 CPU和CP343-1/CP443-1z普通以太网卡/CP1613z CP5611/CP56131.2 软件z 1.2.1 Step7 V5.3/V5.4z 1.2.2 WinAC RTX V4.1/2005z 1.2.3 SIMATIC Net 2003/2005/2006z 1.2.4 WinCC V6.0/6.2本实例中采用了Step7 V5.4 SP3.1，WinAC RTX 2005(4.2) SP1 HF3，Simatic Net 2006(V6.4)和WinCC V6.2 SP2。

2 硬件组态2.1 在SIMATIC Manager中新建一个项目，分别插入SIMATIC PC Station和SIMATIC 300 Station。

实用西门子300400以太网通讯教程(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--Siemens s7-400/s7-300 communicationS7-400与s7-300之间进行以太网通信的时候， S7-400做主站，信号的采集和写入都通过S7-400编程来实现。

具体配置方式分2大步来实现1.硬件配置i)如图1-1 配置好S7-400主站，设置好CP443-1（如果是S7-400之间通信最好把MAC地址也设置上，这样数据可以通过ISO进行通信，ISO的通信速度比TCP/IP快）这里需要保证进行数据通信的S7-400 与S7-300之间的以太网在同一个网段图1-1ii)S7-300的以太网设置如图1-2图1-2iii)硬件组态配置好后，需要进行网络配置。

这时需要打开主站的NetPro，如图1-3 可按照图配置参数图1-3iv)配置完以后，需要下载到主站的PLC中，下载完成后可以激活网络配置如图1-4 连接状态为绿色，显示已激活。

这时网络配置就完成了图1-42.软件设置i)首先需要设置CPU系统时间的存储器，如图2-1图2-1ii)需在OB1中调用SFB14 GET COM_FUNC 及SFB15 PUT COM_FUNC 如图2-2图2-2iii)SFB14功能块的详细配置如图2-3图2-33.通过以上配置，我们可以实现S7-400于S7-300 的以太网通信，如果是S7-300于S7-300之间的以太网通信，需要调用FB14 GET 如图3-1 配置同上图3-1这样做有一个好处，就是只要在主站做配置，从站只有把需要接受及发送的数据打包成DB块就可以了。

WinCC 西门子S7 300和400 PLC OPC配置一．配置软件：1. SIMATIC STEP 7 5.42. SIMATIC NET 5.43 .SIMATIC STEP 7 5.4和SIMATIC NET 5.4授权安装SIMATIC STEP 7 5.4和SIMATIC NET 5.4二．配置OPC STATION1. 打开STEP 7 软件图12.插入SIMATIC PC Station图23.重新命名为“PC2”图34.组态SIMATIC PC STATIONG，双击“configuration”图45.在第一槽插入OPC SW V6.3图56.插入OPC完成图67.插入IE General SW V6.2 sp1图78.设置网卡IP地址和网络掩码图89．IE General 网卡配置完成图910．点击网络结构，进行网络组态图1011.设置OPC和CPU 414-4H连接图1112设置OPC和CPU 414-4H（1）连接编辑图1213.设置OPC连接标签，双击”PC2”OP C，打开“OPC Server”窗口图1314.选择S7选项图1415 选择S7中的Configured选项图1516 点击Configure图1617 进入Configure Symbols选项图1718 选择CPU 414-4 H图1819 点击“OK”，进入OPC Server对话框，选择S7下的“ALL”，点击“OK”完成配置。

图1920. 查看SIMATIC NET下的symbolic,文件空。

图20三．配置Station NET1. 点击计算机左下角的小计算机，打开Station配置。

图12 在第一槽插入OPC Server图23．在第三槽插入IE General图34．插入完成图45 将“Station Name”命名”PC2”名称和SMATIC PC STATION相同。

图56.将下载路径设置为本地路径“local”图67．PC2出现黄色小箭头图78.将“PC2”下载SIMATIC NET 图89．查看symbolic文件，生成2个OPC配置文件图9四．OPC Server测试1,打开OPC Client连接OPC Simatic NET图12.连接OPC SimaticNET图23 右键选中“AUTO CREATE TAGS”图34．OPC连接成功图4重新配置新OPC服务器时，只需要将“symbolic”文件目录下的2个文件拷贝到新配置的机器即可。

a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。

b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。

一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I)?通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。

II)?使用STEP7编程软件能够通过MPI正常连接PLC。

1．STEP7?硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。

2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:3．添加驱动程序和系统参数设置打开WINCC工程在TagManagement-->SIMATICS7PROTOCOLSUITE->MPI 右键单击MPI，在弹出菜单中点击SystemParameter，弹出SystemParameter-MPI对话框，选择Unit标签，查看Logicdevicename（逻辑设备名称）。

默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置SetPG/PCInterface进入操作系统下的控制面板，双击SetPG/PCInterface图标。

在AccessPointoftheApplication:的下拉列表中选择MPI(WINCC)，如图1.4所示，而后在InterfaceParameterAssignmentUsed:的列表中，点击CP5611(MPI)，而后在AccessPointoftheApplication:的下拉列表中显示：MPI(WINCC)?CP5611(MPI)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Address:CP5611的地址（MPI地址必须唯一，建议设置为0）TransmissionRate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC 的MPI端口的传输速率相同HighestStationAddress:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。

S7-200 SMART CPU 与S7-300/400以太网接口进行S7通信S7通信是S7系列PLC 基于MPI 、PROFIBUS 、ETHERNET 网络的一种优化的通信协议，主要用于S7-300/400PLC 之间的通信。

经过测试发现S7-300/400通过集成的PN 口或CP343-1/CP443-1与S7-200 SMART PLC 之间的S7通信也是可以成功的，但是需要S7-300/400侧编程调用PUT/GET 指令。

注意：1.S7-200 SMART CPU 与S7-300/400 CPU 之间的S7通信未经西门子官方测试，本文档仅供客户测试使用，使用该种通信方式所产生的任何危险需要有客户自己承担！2.S7-200 SMARTPLC V2.0 版本才开始支持PUT/GET 通信，V1.0版本的CPU 需要升级固件后方可支持PUT/GET 。

3. S7-300/400若采用CP 通信时，则需要采用Standard 或Advanced 类型通信模块，CP343-1 Lean 模块不支持。

4.本文仅介绍S7-300集成PN 口与S7-200 SMART CPU S7通信。

S7通信介绍S7通信是S7系列PLC 基于MPI 、PROFIBUS 、ETHERNET 网络的一种优化的通信协议，主要用于S7-300/400PLC 之间的通信。

S7-300/400通过以太网接口与S7-200 SMART PLC 之间的S7通讯经过测试是可以成功的，但是需要S7-300/400侧编程调用PUT/GET 指令，见表1所示。

表 1 PUT 和GET ：S7-300/400根据使用通信接口（集成的PN 口或CP343-1/CP443-1）不同，调用的功能块来源也不同。

通信接口为S7-300 集成PN 接口时，需要使用Standard Library 中PUT/GET 指令，如图1所示。

图1 S7-300PN 接口需采用Standard LibraryS7-400S7-300描述简要描述 SFB 14 FB 14 读数据 单边编程读访问。

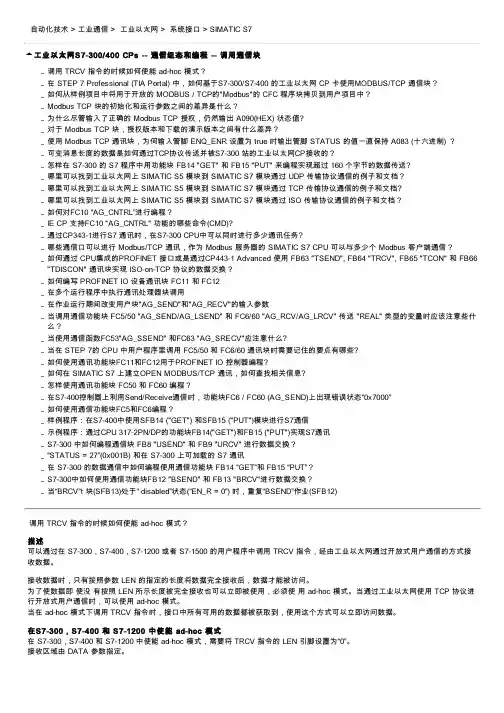

目前西门子S7-300/400系列的PLC的通讯方式开始大量使用工业以太网通讯，MP277/377、xP177B系列触摸屏也集成了以太网接口，这带来一个好处，所有的接口都统一，在网络通讯时采用都以太网接口，所有的设备组成一个局域网，包括上位监控计算机、编程设备、PLC、触摸屏都能很方便地互相访问，需要扩展多一个设备也很方便，只需要加一个交换机就能扩展出多个接口。

因为有这些好处，所以采用以太网通讯越来越流行，下面说一说以太网通讯的其中一个应用，PLC与PLC之间通过以太网互连。

一、S7-300/400之间互连1、采用PLC与PLC通过以太网访问，需要增加以太网模块，如CP343-1，CP443-1的模块，或者采用带有PN接口的PLC，如CPU315-2DP/PN的PLC。

2、采用两块CP343-1互连，先在同一个项目里做好两套PLC的硬件组态，分配好IP地址，打开NetPro，选择其中一个PLC，双击连接列表上的空白行，添加一个S7 conection。

选择连接的另一个PLC，记住连接的ID号。

通讯双方的其中一个站为Client 端，激活“Establish an active connection”的选项(默认是激活的)。

这样NetPro的配置就完成了，编译、下载完成3、打开其中两套PLC的OB1，调用FB12(BSEND)块发送数据，FB13(BRCV)块接收数据，1#PLC 的发送对应2#PLC的接收，1#PLC的接收对应2#PLC的发送。

4、调用FB12的时候几个参数的含意，a、REQ，发送开始，上升沿触发发送工作；b、ID，连接ID号，这个ID号是在NetPro组态时生成的ID号；c、R_ID，连接号，相同连接号的FB块互相对应发送接收数据，这个是由用户编程时定义的，例如1#PLC的FB12的R_ID是DW#16#2，则2#PLC的FB13的R_ID也是DW#16#2，这样才能保证正常接收发送；d、DONE，发送完成，如果REQ端是一个不停的脉冲，正常情况下DONE端也应该也是一个不停的脉冲反馈；e、SD_1，发送的开始地址，以P# x.x byte xxx来表示，f、LEN，发送数据的长度。

S7-300与S7-400之间的通信一．S7通信简介S7通讯是S7系列PLC基于MPI、PROFIBUS、ETHERNET网络的一种优化的通讯协议，主要用于S7300/400PLC之间的通讯。

SIMATIC S7-PN CPU包含了一个集成的PROFINET接口，该接口除了具有PROFINET I/O功能，还可以进行基于以太网的S7通信。

SIMATIC S7-PN CPU支持无确认数据交换、确认数据交换和单边访问功能。

功能块的使用如表1所示。

表1：块 S7-400 块S7-300 描述简要描述SFB8 FB8 用于发送无确认的快速数据交换，发送数据后无对方接收确认。

SFB9 FB9 用于接收SFB12 FB12 用于发送确认数据交换，发送数据后有对方接收确认。

SFB13 FB13 用于接收SFB14 FB14 读数据单边编程读访问。

SFB15 FB15 写数据单边编程写访问。

功能块的调用如图1、图2所示。

图1 S7-300功能块的调用图2 S7-400功能块的调用二．S7通信（S7 Communication）网络组态及参数设置1．新建项目及硬件组态在STEP 7中建立一个新的项目，点击右键，弹出的菜单中选择“Insert New Object”“SIMATIC 300 Station”，插入S7-300站，同理插入一个S7-400站，如图3所示。

在硬件组态中，分别插入CPU 315-2PN/DP和CPU 414-2，如图4所示。

图3 新建项目图4 硬件组态2．网络组态设置CPU 315-2PN/DP的属性，新建以太网并设置IP地址。

同样的方法，建立连接另一个S7-400的站，CP模板为CP 443-1,设置CP模板的IP 地址，连接到同一个网路“Ethernet（1）上”，如图5所示。

图5 设定IP地址在NetPro中组态连接。

选中S7-400站CPU，通过菜单“Insert>New Connection”插入一个新的连接。

wincc与S7-300-400各种通讯方法a.文档并未列出所有的WINCC连接Siemen品牌PLC的所有方法，只是列举了一些常用的方法。

b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。

一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I)通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。

II)使用STEP7编程软件能够通过MPI正常连接PLC。

1．STEP7硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。

2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:3．添加驱动程序和系统参数设置打开WINCC工程在TagManagement-->SIMATICS7PROTOCOLSUITE->MPI右键单击MPI，在弹出菜单中点击SytemParameter，弹出Sytem图1.2图1.34．设置SetPG/PCInterface进入操作系统下的控制面板，双击SetPG/PCInterface图标。

在AccePointoftheApplication:的下拉列表中选择MPI(WINCC)，如图1.4所示，而后在InterfaceParameterAignmentUed:的列表中，点击CP5611(MPI)，而后在AccePointoftheApplication:的下拉列表中显示：MPI(WINCC)CP5611(MPI)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Propertie按钮，弹出Propertie-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Addre:CP5611的地址（MPI地址必须唯一，建议设置为0）TranmiionRate:MPI网络的传输速率（默认为187.5Kbp）您可以修改，但必须和实际连接PLC的MPI端口的传输速率相同HighetStationAddre:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnotic按钮，进入诊断对话框。
