架空光缆工程模型之施工工艺要求及图示（示例）Turnkey 网络规划设计部二〇〇三年四月目录1 概述 (4)2 立电杆 (4)2.1 立杆一般要求 (4)2.2 电杆的埋深要求 (4)3 做拉线 (5)4 架设架空吊线 (7)5 架空光缆的敷设和接续 (7)5.1 基本施工方法及要求 (7)5.2相关施工工艺图示 (10)6 架空光缆的防雷接地 (13)7 中继段光路性能测试 (13)架空光缆工程施工工艺要求及图示（示例）1 概述架空光缆工程主要用于本地网中继线路工程、用户配线工程、接入网线路工程。
其主要工作范围如下：◎市区或郊外立电杆◎做拉线◎架设架空吊线◎敷设架空光缆◎光缆中继段测试◎做防雷地线2 立电杆2.1 立杆一般要求立9米以下水泥电杆或木电杆，在市区，最大杆距为40米，郊区最大杆距为50米。
杆坑和拉线坑的土质分为：综合土、软石、坚石。
综合土的构成是：普通土20%、硬土50%、沙砾土30%；软石由片石和风化石构成；坚石只能用爆破作业挖坑，或用人工挖坑。
对杆路立杆的基本要求是：直线路上的电杆要成一直线，杆根左右偏差不大于5㎝，前后偏差不超过30㎝；水泥杆倾斜不超过梢径的1/3，木杆倾斜不超过1/2梢径。
在松软土壤中立杆，为防止杆跟下沉，必须对杆根进行加固，加固方式应符合相关规范的要求。
2.2 电杆的埋深要求电杆的埋深见下表注：偏差要求：±5㎝3 做拉线电杆拉线对保证杆路的平直稳固，抗御不平衡外力起着至关重要的作用。
拉线的设置和做法应遵循以下的原则。
1每隔7个杆档（重负荷区域应适当缩短）做一处双侧拉线（防风拉线），每隔16—32个杆档，增加一处四方拉线（防凌拉线），终端杆、角杆及其它存在不平衡张力的电杆，都要装设拉线。
2架空线路的拉线一般在下面四种钢绞线中选取：7/2.0mm（每公里重180公斤）、7/2.2mm（每公里重221公斤）、7/2.6mm（每公里重300公斤）、7/3.0mm（每公里重400公斤）。
未完…………….
更多精练易懂的施工图解及动画讲解视频，通信与广电实务的宝贵资料，纯干货，请联系
QQ：2877464382
小店：
/item.htm?id=43881165601
本店特色：
1、不同于一般培训机构或网上流传的精华考点总结（九阴真经）
2、秒记口诀（利用天马行空的联想，帮助记忆）
3、各种施工动画讲解视频，生动形象，让专业名词不再是障碍，易于记忆。
4、线路工程、管道工程、设备安装工程的工艺图解，图文并茂，展现施工流
程，让你彻底抛弃繁琐冗长的文字。
5、案例专题分析（双代号网络图，工期费用索赔，线路工程，管道工程，设
备安装工程等专题）。
6、网络辅导。
购买后会被邀请加入内部VIP培训群，学习过程中有疑问可随
时提出，亦可一对一交流，店主也会一直与考友共同学习，争取随时解答各老友的疑问。
7、各大培训机构的讲课视频及押题（张毅、袁立云、张永刚等），2014的视
频全部齐全，2015的视频会陆续更新。
8、附送公共课各培训机构视频课件资料！。

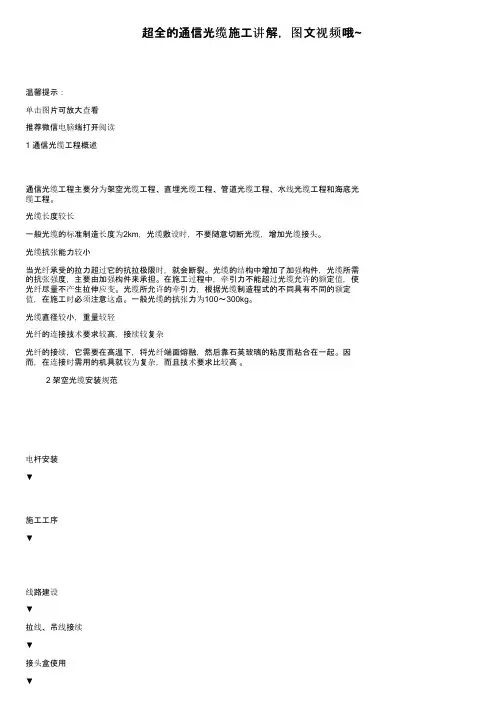

超全的通信光缆施工讲解，图文视频哦~温馨提示：单击图片可放大查看推荐微信电脑端打开阅读1 通信光缆工程概述通信光缆工程主要分为架空光缆工程、直埋光缆工程、管道光缆工程、水线光缆工程和海底光缆工程。
光缆长度较长一般光缆的标准制造长度为2km，光缆敷设时，不要随意切断光缆，增加光缆接头。
光缆抗张能力较小当光纤承受的拉力超过它的抗拉极限时，就会断裂。
光缆的结构中增加了加强构件，光缆所需的抗张强度，主要由加强构件来承担。
在施工过程中，牵引力不能超过光缆允许的额定值，使光纤尽量不产生拉伸应变。
光缆所允许的牵引力，根据光缆制造程式的不同具有不同的额定值，在施工时必须注意这点。
一般光缆的抗张力为100～300kg。
光缆直径较小，重量较轻光纤的连接技术要求较高，接续较复杂光纤的接续，它需要在高温下，将光纤端面熔融，然后靠石英玻璃的粘度而粘合在一起。
因而，在连接时需用的机具就较为复杂，而且技术要求比较高。
2 架空光缆安装规范电杆安装▼施工工序▼线路建设▼拉线、吊线接续▼接头盒使用▼光缆入户▼视频动画▼3 管道光缆安装规范根据材料管道可分为:混凝土管塑料管钢管铸铁管石棉水泥管陶管......较多采用用塑料管塑料管特点：质量轻管壁光滑接续简单水密性好耐腐蚀性好绝缘性能好运输方便耐寒性较差热稳定性差价格较高管道施工▼管道坡度▼人手孔▼布缆▼视频动画▼4 光缆线路验收标准管道光缆①手孔内的光缆应采用蛇形软管（或软塑料管）保护，敷设后的光缆应紧靠人手孔壁，并用塑料扎带绑扎在托架上或按设计要求处理；同时要保证光缆在手孔内的走向平滑，无交叉扭转现象②光缆一般在基站引上井内预留15米，如果引上井已有较多旧光缆预留，则本次的预留光缆往前一个手井进行预留；直线段每隔500米左右预留15米；接头井预留15米；线路经过大桥或下水道增加一处预留15米；对预留的光缆按规定使用扎线进行绑扎固定③手孔内，在光缆出喇叭口约35CM左右各挂一块光缆标识牌；光缆预留处、接头处亦需各挂一块光缆标识牌④管道光缆接头盒在人（手）孔内，离井口20-30公分左右的位置，接续盘面与地面水平；接头盒用膨胀螺栓固定；光缆预留圈固定在井壁一边上；接头盒安装及余缆盘留位置不应影响人孔中其他光缆接头的布放⑤在光缆出子管孔15cm的长度内，不允许出现弯曲的情况⑥子管敷设要按各地市要求采用三色或四色满容量敷设，多根子管按颜色顺序排列全路径一致，子管在井内出孔（PVC大管孔）不超出10厘米处截平，并套上塞鼓，不敷设光缆的空子管要套上子管端帽⑦对敷设光缆穿过铁路、公路、河流、沟渠、地下其它管线等障碍物时要作出具体的位置标示或采取有效的保护措施，人井位置要安全⑧核对管道路由走向及长度是否与图纸相符⑨验收时发现有人井、井圈损坏，井盖丢失、标桩不齐等附属设施不足等问题，要在验收报告或会议中提出，并制定整改计划。
50050050050050020050100≥2500250300500500500300ф18x2000镀锌地线棒焊连4.0镀锌铁线尾巴Ф50镀锌钢管Ф25 PVC 塑料管2.0镀锌铁线捆扎四道地线接续夹板3501.5镀锌铁线捆扎四道50100图1：吊线接地安装方式图说明：当地阻较小时，满足不了接地电阻要求时，可采用地线棒或扁钢的方式；当地阻较大时，可采用直埋式地线或延伸式地线的方式。
单位：mm≥2500150300弯头膨胀螺栓或卡子光缆进300引上钢管波形PVC 塑料管φ4.0铁线绑扎6道垫木光缆出60010φ1.6铁线绑扎5道15015200～250φ28聚乙烯塑料管φ2.0铁线绑扎4道≥270光缆伸缩弯50150避雷针100说明：1、引上管口应采用专用扣帽和自粘胶带封堵；2、两根或三根光缆同时引上时共用一根引上管；3、单位：mm 。
φ3.0铁线4圈501001001000800-1000200图1：管道引上光缆（水泥杆）安装方式图内移一个杆径(半个干径)200～300mm(100～150mm)电杆电杆电杆设立线角拉线注：括号内为水泥杆移数值。
100～200mm电杆拉线终端杆500500500500200400挂钩吊线光缆聚乙烯管皮线绑扎图1：新建杆路角杆安装方式图图2：新建杆路终端杆安装方式图图3：光缆过杆伸缩安装方式图单位：mm首节末节留长间隙拉线首节末节留长间隙拉线约等于梢径φ1.5铁线5圈φ1.5铁线5圈护杆板穿钉拉线上把另缠法规格电杆类型拉线程式缠绕线径（mm ）首节长度（mm ）间隙（mm ）末节长度（mm ）留头长度（mm ）留头处理木杆或水泥杆1×7/2.23.010*********φ1.5mm铁线另缠5圈扎固1×7/2.63.0150301001001×7/3.03.0150301501002×7/2.23.0150301001002×7/2.6 3.0150301501002×7/3.03.020030150100100100电杆电杆电杆7/3.07/2.27/2.6φ1.6铁线5圈φ1.6铁线5圈图2：拉线上把夹固法安装方式图φ7三眼双槽夹板φ7三眼双槽夹板φ7三眼双槽夹板30φ3.0铁线100150503015050100φ1.6铁线5圈φ3.0铁线φ3.0铁线100100100φ1.6铁线5圈U 型卡子电杆图1：拉线上把另缠法安装方式图图3：拉线上把卡固法安装方式图单位：mm1003010030绑扎、夹固规格与吊线终结相同拉线拉线3mm～6mm图2：地锚出土示意图拉线φ1.5铁线5圈首节末节留长间隔地锚全长拉线φ1.5铁线5圈首节末节留长间隔地锚全长间隔拉线中把夹、缠规格表单位：mm类别拉线程式夹、缠物类别首节间隔末节全长钢绞线留长夹板法7/2.2φ7夹板1块2801006001007/2.6φ7夹板1块2301506001007/3.0φ7夹板2块中间隔30100100600100另缠法7/2.2φ3.0钢线1003301006001007/2.6φ3.0钢线1502801006001007/3.0φ3.0钢线1502301506001002×7/2.2φ3.0钢线1502601006001002×7/2.6φ3.0钢线1502101506001002×7/3.0φ3.0钢线200310150800150V型2×7/3.0φ3.0钢线200310150800150图1：吊线、拉线隔电子安装方式图图4：拉线中把夹固法安装方式图图3：拉线中把另缠法安装方式图单位：mm图2：吊线另缠终结图电杆电杆电杆1.5铁线5圈1.6钢线5圈1.6钢线5圈7/2.27/2.67/3.01001003010010015030100100100150100100100电杆电杆电杆7/3.07/2.27/2.61.6钢线5圈1.6钢线5圈1.6钢线5圈图1：吊线夹板终结图15015030100505050100100150φ1.6铁线5圈U 型卡子100100不小于150φ1.6铁线5圈U 型卡子图3：吊线卡固终结图10050100φ3.0镀锌铁线单槽夹板φ12X100穿钉吊线网纹管长度为300φ1.6镀锌铁线5圈网纹管长度为300网纹管长度为300100φ1.5铁线5圈U 型卡子150100图4：吊线夹板十字结图图5：吊线夹板丁字结图图6：吊线卡固丁字结图衬环衬环单位：mm5002000500挂钩吊线光缆皮线绑扎过路警示管500500挂钩吊线光缆皮线绑扎10001000电力线电力线电力线500500三线交叉保护管说明：1.吊线跨路时安装过路警示管，吊线与电力线交越时采用三线交叉保护管保护;2.电力线交越应补充保护管延伸出电力线外侧1米。
通信架空光缆施工工艺工法1通信架空光缆施工工艺工法1前言1.1工艺工法概况架空光缆施工广泛使用在通信、电信、广电等领域，是整个通信系统施工的基础。
掌握好通信架空光缆的施工技术和施工工艺，对架空光缆的快速、标准化施工具有较好的指导意义及经济价值。
其主要工序有：杆路测量、挖坑立杆、架空吊线、光缆敷设等。
1.2工艺原理经过杆路测量、立杆、架空吊线、光缆单盘测试、敷设、接续、中继段测试和线路整修等完成施工。
2工艺工法特点工序明了、操作简便，通俗易懂，操作人员易于掌握。
3适用范围本工艺适用于：铁路通信工程、电信通信、广电通信等。
4主要技术标准（现行）本地网通信线路工程验收规范（YD5051）。
5施工方法5.1对要施工的线路进行杆路测量。
5.2依据测量位置画线、挖坑、立杆、回填土、安装避雷线和地线、并进行号杆等。
5.3进行包括上抱箍、夹板、布防吊线等架空吊线作业。
5.4光缆进行单盘测试、敷设、接续等施工作业。
5.5中继段光纤进行全程测试，并进行线路整修。
6工艺流程及操作要点6.1通信系统架空光缆施工的流程图通信系统架空光缆施工的流程如图1所示：图1 通信系统架空光缆施工顺序图6.2杆路测量6.2.1新杆路测量1 根据施工图规定的径路测量，遇特殊情况需改变径路，应以设计单位签发的工程变更通知书为依据。
2 径路测量技术要求安全稳固、避开洪水冲淹、沼泽、淤泥地段；病害地段(如滑坡、塌方等)；严重化学腐蚀地区、规划地区等；少占农田、少砍伐树木，尽量避开经济林木；施工、维护方便；节约投资、器材。
3 转角架空光缆线路转角杆两侧的杆距尽量保持相等，而且选择转角杆时要考虑到拉线设置是否方便，转角杆的角深一般不大于15m（标准杆距为50m时），可采用连续转角，不同方向的转角杆中间应设一根及一根以上的直线杆。
特殊困难地段亦可采用直角转角；转角杆不得作接续杆、长杆距杆、跨越杆，并尽量避免作坡度变更杆。
4 坡度变更一般坡度变更值不大于1/25杆距，按测量前进方向，某电杆出土面与它相邻的后方电杆出土面的高度差即为n号电杆的地形差，高者为正，低者为负，坡度变更值为：M(n)＝(hn/Sn)-［h(n+1)/S(n+1)］，其中hn为n 号杆的杆顶差, h(n+1)为(n+1)号杆的杆顶差(或n号杆的附加杆的杆顶差), Sn为(n-1)号至n号间的杆距，S(n+1)为n号至(n+1)号间的杆距。
通信管道光缆施工图解
管道安装是光缆的常见敷设方式之一，与直埋敷设相比，光缆
的管道敷设可以为光缆提供额外保护。
但是我们知道，光缆的
传输性能极易受到张力、弯曲半径和侧压力的影响，因此在敷
设管道光缆时需要格外注意。
本教程将详细介绍管道光缆的敷
设过程。
在开始敷设之前，有必要先来了解一下管道。
根据材料，管道可以分为混凝土管、塑料管、钢管、铸铁管、石棉水泥管、陶管等。
其中，塑料管是最为常见的管道，它具有质量轻、管壁光滑、接续简单、水密性好、耐腐蚀性好、绝缘性能好、运输方便等优点。
下图是常见的塑料管—七孔梅花管：
管道敷设
如上文提到的，管道一般埋在地下，而为了防止地面上的物体损坏地下的管道，在敷设管道时，应该遵循一定的规律，下图形象地描述了管道敷设时的具体注意事项：
敷设管道时，除了要关注与街道相关的注意事项外，管道本身的坡度也对管道光缆敷设的整体成本有较大的影响。
管道一般可以敷设成三种坡度：人字坡、一字坡和斜度坡，具体如下图：
人手孔
人手孔是技术工人接触管道内光缆的唯一通道，具有重要作用。
人手孔有多个类型（如直通型、三通型、四通型等），孔内的具体设施大致如下图：
光缆敷设
光缆敷设可以采用人工牵引和机械牵引两种方式，需要注意的是，一次牵引的牵引力不要超过光缆的允许张力。
下图是人工牵引和机械牵引两种布缆方式的具体操作图：
总结
管道光缆一般敷设在城市地区，通常用于接入网或用户驻地网中
由室外进入室内引入的光缆，以及综合布线中建筑物引入缆,特别是室内或室外架空引入时的布线。
