光缆(地埋、架空)施工方案

架空光纤线入地工程施工方案本文档描述了架空光纤线入地工程的施工方案。

该方案旨在提供一个简单而有效的施工流程，以确保光纤线的安全且顺利地入地。

目标- 将架空光纤线从地面高处引入地下- 确保光纤线在入地过程中不受损- 提供施工人员的安全指导施工步骤1. 准备工作准备工作- 调查地下管道和电线的位置，确保施工不会损坏已有的设施。

- 准备好所有需要的工具和材料，例如光缆连接件、挖掘工具等。

2. 确定入地点确定入地点- 根据工程要求和实际布局，确定光纤线的入地点。

- 确保入地点附近没有任何地下管道或电线等干扰物。

3. 挖掘挖掘- 在入地点附近挖掘一个适当大小的坑，以容纳光缆连接件和入地部件。

- 挖掘时要小心不要损坏现有的地下设施。

4. 连接光缆连接光缆- 将光缆连接件连接到架空光纤线末端。

- 确保连接牢固并通过相关测试验证连接质量。

5. 引入地下引入地下- 将连接好的光缆从地面高处引入地下。

- 过程中要小心操作，确保光缆不受损。

6. 固定光缆固定光缆- 在入地点将光缆牢固地固定在地下。

- 使用正确的固定装置，例如光缆夹等。

7. 恢复地面恢复地面- 将挖掘的部分填平并恢复地面原貌。

- 清理施工现场并妥善处理剩余材料。

安全措施- 施工人员必须佩戴个人防护装备，包括头盔、手套和防滑鞋等。

- 施工现场应设立明显的警示标志，以确保其他人员的安全。

- 严禁在挖掘过程中使用大型机械设备，以减少周围设施的损坏风险。

- 施工人员应定期检查并确保使用的工具和设备处于良好工作状态，以减少操作意外的发生。

以上就是架空光纤线入地工程施工方案的内容。

该方案遵循简单而有效的原则，以确保光纤线的顺利入地，并保障施工人员的安全。

请根据实际情况和项目要求进行具体的实施和调整。

光缆架空敷设施工方案1. 引言光缆是现代通信网络中基础设施之一，其敷设方式可以分为地下敷设和架空敷设。

本文将重点介绍光缆架空敷设的施工方案，包括施工前的准备工作、架设过程、验收标准等方面的内容。

2. 施工前准备工作2.1 设计方案确认在开始光缆架空敷设工作之前，需要对设计方案进行确认。

设计方案应包括光缆架设的路径、架设方式、钢管塔杆的选取等内容。

确认设计方案是为了确保施工过程中的顺利进行。

2.2 器材准备在开始施工之前，必须准备好所需的器材和工具。

通常包括以下几种：•架空光缆•钢管塔杆•钢丝绳•吊车或起重设备•植根套件（用于将钢管固定在地面）•架设工具（如钳子、扳手等）2.3 人员培训除了准备好所需的器材，施工团队的成员还需要接受相关的培训，了解光缆架设的基本原理、施工步骤、安全注意事项等内容。

培训可以提高施工团队的工作效率和施工质量，同时也可以确保施工过程中的安全。

3. 架设过程3.1 确定架设路径在开始架设光缆之前，需要确定光缆的架设路径。

架设路径应尽量避免障碍物，如高压电线、树木等，以确保光缆的安全性和可靠性。

3.2 钢管塔杆的设置根据设计方案，确定钢管塔杆的设置位置。

通常情况下，塔杆的间距应根据光缆的张力和所需的弧垂进行设置。

在设置塔杆时，需要使用植根套件将塔杆固定在地面上，以确保其稳定性。

3.3 架设钢丝绳并固定光缆在架设过程中，首先需要将钢丝绳固定在钢管塔杆上。

根据设计方案确定的钢丝绳长度，使用植根套件将钢丝绳固定在塔杆上。

然后，将光缆连接到钢丝绳上，并使用专用工具将其固定在钢丝绳上。

3.4 光缆张力的调整在完成光缆的固定后，需要调整光缆的张力。

光缆的张力应根据设计要求进行调整，以确保光缆的强度和稳定性。

3.5 验收测试在架设光缆完成后，需要进行验收测试。

验收测试应包括光缆的传输性能测试和力学性能测试。

传输性能测试可以通过发送和接收测试信号来检测光缆的传输质量。

力学性能测试可以通过施加力或拉力来测试光缆的强度和稳定性。

光缆架空工程施工方案一、施工前的准备工作1.1 工程前的准备在进行光缆架空工程施工前，需要进行充分的准备工作，包括设计方案论证、设计标准、施工方案编制、施工图纸审核、施工许可审批、用地、用电的准备等工作。

1.2 设计方案论证在进行光缆架空工程施工前，需要进行设计方案论证，包括光缆的敷设路线、架空光缆的选择、光缆的安全系数等工作。

经过专业人员的论证后，确定最合适的设计方案。

1.3 设计标准在进行光缆架空工程施工前，需要遵守相关的设计标准，根据国家规定的标准进行设计，确保光缆的安全可靠。

1.4 施工方案编制在进行光缆架空工程施工前，需要编制详细的施工方案，包括施工流程、施工安全措施、施工工期等内容。

1.5 施工图纸审核在进行光缆架空工程施工前，需要审批施工图纸，确保施工图纸符合相关的设计标准，保证施工质量。

1.6 施工许可审批在进行光缆架空工程施工前，需要进行相关的施工许可审批工作，取得相关的施工许可证，方可进行施工。

1.7 用地、用电准备在进行光缆架空工程施工前，需要进行用地、用电的准备工作，确保施工现场的用地和用电的准备工作。

二、施工方案2.1 施工前准备确定好施工的时间和地点，安排好相关人员和设备，准备好相关的材料。

2.2 施工人员的培训在进行光缆架空工程施工前，需要对施工人员进行相关领域的培训，确保施工人员熟悉施工流程和安全操作规程。

2.3 安全措施在进行光缆架空工程施工前，需要确保施工现场的安全措施得到到位，包括安全帽、安全绳、安全网等安全设施的布置。

2.4 施工流程在进行光缆架空工程施工时，需要严格按照施工方案中的施工流程进行操作，确保施工的顺利进行。

2.5 设备及材料的准备在进行光缆架空工程施工前，需要准备好相关的施工设备和材料，确保施工的质量和进度。

2.6 施工质量控制在进行光缆架空工程施工时，需要对施工质量进行严格控制，确保施工质量符合设计要求。

2.7 施工监督在进行光缆架空工程施工时，需要进行施工现场的监督，确保施工的安全和顺利进行。

光缆(地埋、架空)施工方案在进行光缆铺设工程时，施工方案的设计和实施至关重要。

本文将讨论光缆地埋和架空两种施工方案的具体步骤和注意事项。

地埋光缆施工方案1. 前期准备在地埋光缆施工之前，需要做好以下准备工作：•绘制施工图纸，确定光缆的铺设路线和深度。

•开展现场勘察，确认地下管线的情况，避免损坏其他设施。

•准备必要的工具和设备，如挖掘机、电缆敷设机等。

2. 挖掘和管道铺设将根据施工图纸指示开始挖掘地面，并铺设光缆管道。

确保管道的深度和位置符合要求，避免造成不必要的损坏和维护难题。

3. 光缆敷设在管道铺设完毕后，将光缆进行敷设。

注意保持光缆的整洁和正确的弯曲半径，以避免对光缆造成损坏并影响信号传输。

4. 封闭和护套在光缆敷设结束后，进行管道的封闭工作，并施加合适的护套，确保光缆在地下物理环境中的安全性和稳定性。

5. 测试和验收对安装完毕的光缆进行测试，确保其信号传输正常。

完成测试后，进行验收工作，确认工程质量达到要求。

架空光缆施工方案1. 线路规划在进行架空光缆的铺设前，需要制定详细的线路规划方案，确定架空线路的走向和支架的位置。

2. 安装支架和吊线在确定好线路后，需要安装支架和吊线。

支架的安装位置应符合线路规划，并确保支架的稳固性和承重能力。

3. 敷设光缆在支架和吊线安装完成后，开始进行光缆的敷设工作。

保持光缆的整洁和正确的张力，避免在弯曲处造成损伤。

4. 固定和绑扎完成光缆敷设后，需要进行固定和绑扎工作，确保光缆在架空状态下的稳定性和安全性。

5. 测试和验收最后，需要对架空光缆进行测试，确保信号传输正常。

完成测试后，进行验收工作，确认工程质量符合要求。

通过以上两种光缆施工方案的详细介绍，可以有效指导工程实施，在施工过程中更加顺利地铺设和安装光缆，确保通信网络的正常运行和稳定性。

第1篇一、工程概况1.1 项目名称：XX区域通信光缆敷设工程1.2 项目地点：XX市XX区1.3 项目规模：敷设光缆总长度XX公里，涉及XX个小区、XX个单位。

1.4 工程内容：光缆敷设、光缆接头、光缆测试、设备安装调试等。

二、施工准备2.1 施工人员准备（1）组织施工队伍，明确各工种人员配备，包括施工队长、技术负责人、施工员、测量员、电工、光缆敷设工等。

（2）对施工人员进行岗前培训，确保施工人员掌握相关施工技术和安全操作规程。

2.2 施工材料准备（1）光缆：根据设计要求选择合适的光缆类型和规格，确保光缆质量符合国家标准。

（2）接头盒：选用符合国家标准的光缆接头盒，确保接头质量。

（3）光纤测试仪：用于测试光缆的传输性能，确保光缆敷设质量。

（4）其他材料：如光缆牵引绳、光缆保护套、螺丝、扳手等。

2.3 施工设备准备（1）光缆敷设设备：如光缆牵引机、光缆切割机、光纤熔接机等。

（2）测量设备：如全站仪、经纬仪、水准仪等。

（3）其他设备：如发电机、电缆线等。

2.4 施工场地准备（1）确定施工路线，与相关部门沟通协调，确保施工顺利进行。

（2）清理施工场地，排除障碍物，确保施工环境安全。

（3）搭建临时施工设施，如施工棚、材料堆放区等。

三、施工工艺3.1 光缆敷设（1）测量定位：根据设计图纸，使用全站仪进行测量，确定光缆敷设的起点、终点和中间点。

（2）挖沟：根据光缆敷设深度要求，使用挖掘机或人工挖掘沟槽，沟槽宽度应满足光缆敷设和施工要求。

（3）铺设保护层：在沟槽底部铺设一层保护层，如土工布、塑料薄膜等，防止光缆受到外力损伤。

（4）敷设光缆：将光缆从起点牵引至终点，注意光缆的弯曲半径，避免光缆受损。

（5）回填沟槽：光缆敷设完成后，将沟槽回填，回填材料应选用稳定性好、压缩性小的材料。

3.2 光缆接头（1）选择合适的接头盒，按照接头盒说明书进行安装。

（2）对接头盒进行清洁，确保接头质量。

（3）将光缆切割成合适的长度，使用光纤熔接机进行熔接。

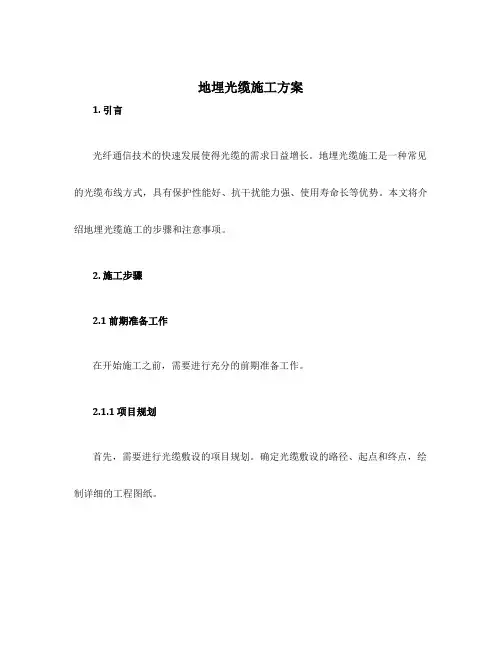

地埋光缆施工方案1. 引言光纤通信技术的快速发展使得光缆的需求日益增长。

地埋光缆施工是一种常见的光缆布线方式，具有保护性能好、抗干扰能力强、使用寿命长等优势。

本文将介绍地埋光缆施工的步骤和注意事项。

2. 施工步骤2.1 前期准备工作在开始施工之前，需要进行充分的前期准备工作。

2.1.1 项目规划首先，需要进行光缆敷设的项目规划。

确定光缆敷设的路径、起点和终点，绘制详细的工程图纸。

2.1.2 材料准备在开始施工之前，需要准备好所需材料，包括光缆、光缆配件、标识牌等。

2.2 探测路线在施工之前，需要进行现场勘测，探测光缆施工的具体路线。

2.2.1 定位标志根据工程图纸，确定光缆敷设的具体路径，并在地面上设置定位标志，以方便后续的工作。

2.2.2 地下管道探测在地下施工前，需要进行地下管道的探测工作，以避免损坏已有的管道。

2.3 挖掘沟槽在光缆敷设路径上，需要进行沟槽的挖掘工作。

2.3.1 沟槽宽度和深度根据光缆的规格和要求，确定沟槽的宽度和深度。

一般情况下，沟槽的宽度应为光缆直径的两倍，深度要达到一定的要求，以保护光缆不受外力影响。

2.3.2 沟槽清理在挖掘沟槽之后，需要进行沟槽的清理工作，以移除杂物和碎石，保持沟槽的干净。

2.4 光缆敷设在沟槽清理完毕后，即可进行光缆的敷设工作。

2.4.1 光缆敷设方式光缆敷设方式包括直接敷设和管道敷设两种。

根据具体情况选择合适的敷设方式。

2.4.2 光缆连接敷设完成后，需要对光缆进行连接，以保证传输质量。

连接方式有机械连接和熔接两种，根据具体情况选择合适的连接方式。

2.5 完工验收施工完毕后，需要进行完工验收工作。

2.5.1 光缆测试对敷设完成的光缆进行测试，包括衰减测试、反射测试等，以确保光缆的正常传输。

2.5.2 文档记录完成光缆施工后，需要备份相关文档，包括工程图纸、光缆敷设记录等。

3. 注意事项在进行地埋光缆施工时，需要注意以下事项。

•安全第一：施工人员需要佩戴相关防护装备，确保施工过程中的安全。

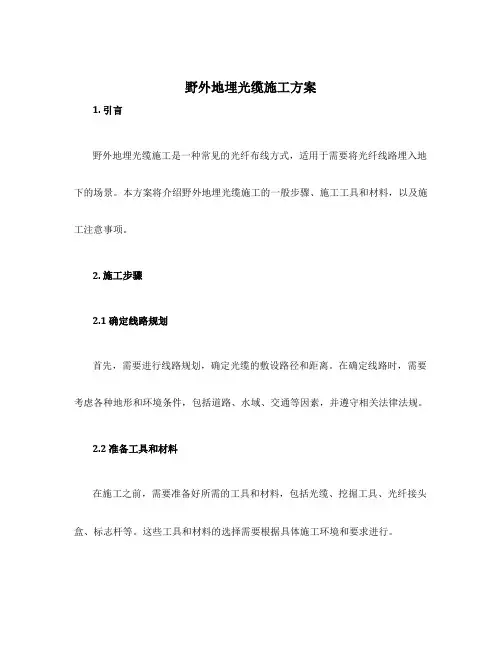

野外地埋光缆施工方案1. 引言野外地埋光缆施工是一种常见的光纤布线方式，适用于需要将光纤线路埋入地下的场景。

本方案将介绍野外地埋光缆施工的一般步骤、施工工具和材料，以及施工注意事项。

2. 施工步骤2.1 确定线路规划首先，需要进行线路规划，确定光缆的敷设路径和距离。

在确定线路时，需要考虑各种地形和环境条件，包括道路、水域、交通等因素，并遵守相关法律法规。

2.2 准备工具和材料在施工之前，需要准备好所需的工具和材料，包括光缆、挖掘工具、光纤接头盒、标志杆等。

这些工具和材料的选择需要根据具体施工环境和要求进行。

2.3 挖掘沟槽根据线路规划，使用挖掘工具在地面上挖掘沟槽，用于埋放光缆。

沟槽的宽度和深度应符合相关标准，以确保光缆的安全敷设。

2.4 敷设光缆将光缆依照线路规划的路径敷设在挖掘的沟槽中。

敷设光缆时，需要注意避免光缆过度弯曲或扭曲，以免对光缆的传输性能产生不利影响。

2.5 固定光缆在光缆敷设完毕后，需要使用支撑器具或固定材料将光缆固定在沟槽内，以防光缆在施工或自然环境中被移动或损坏。

2.6 进行接头处理当光缆敷设完毕并固定后，需要进行光纤接头处理。

这包括剥离光缆外皮、清洁光纤末端、安装光纤接头等步骤。

接头处理的质量直接影响光缆的传输性能。

2.7 测试和验收在施工完成后，对敷设的光缆进行必要的测试和验收工作。

可以使用光纤测试仪等设备对光缆的传输性能进行测试，以确保光缆安装质量满足要求。

3. 施工注意事项3.1 安全第一在野外地埋光缆施工过程中，安全应该放在首位。

施工人员应注意个人安全防护，并遵循相关安全规定。

3.2 环境保护施工过程中，应尽量减少对周围环境的污染。

及时清理施工现场，做好废弃物的处理和回收。

3.3 施工质量控制施工过程中，需要对每个步骤进行严格的质量控制，以确保光缆敷设质量符合要求。

3.4 施工期间交通安全如果施工场地邻近道路或其他交通区域，应采取措施确保施工期间的交通安全，遵守交通规则。

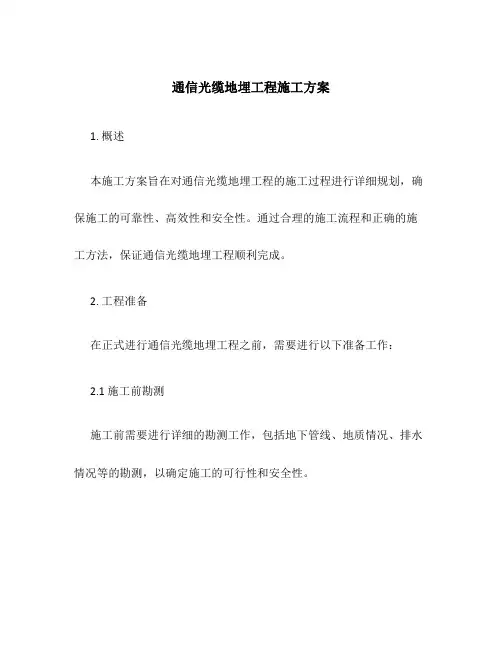

通信光缆地埋工程施工方案1. 概述本施工方案旨在对通信光缆地埋工程的施工过程进行详细规划，确保施工的可靠性、高效性和安全性。

通过合理的施工流程和正确的施工方法，保证通信光缆地埋工程顺利完成。

2. 工程准备在正式进行通信光缆地埋工程之前，需要进行以下准备工作：2.1 施工前勘测施工前需要进行详细的勘测工作，包括地下管线、地质情况、排水情况等的勘测，以确定施工的可行性和安全性。

2.2 设备和材料准备准备施工所需的设备和材料，包括导向桩、挖掘机、塑料排水管、光缆等。

确保设备的正常运转和充足的材料供应。

3. 施工流程通信光缆地埋工程的施工流程如下：3.1 开挖基坑根据勘测结果，确定地下管道的位置并进行开挖工作。

开挖基坑时需保证开挖面的平整和坚硬，确保施工的稳定性。

3.2 铺设导向桩在开挖好的基坑中，按照设计要求和通信光缆的走向铺设导向桩，以引导光缆的铺设方向，并保证光缆的走向准确。

3.3 光缆敷设在导向桩的引导下，对光缆进行敷设。

在敷设过程中，要保证光缆的张力适当并且不受损坏。

3.4 填充回填在光缆敷设完毕后，对光缆进行回填，填充好回填土，并对填充土进行压实，保证施工的稳定性。

3.5 成品验收和测试施工完成后，对光缆进行验收和测试，确保通信光缆的质量和功能正常。

4. 安全措施在通信光缆地埋工程施工过程中，需严格遵守以下安全措施：4.1 施工现场安全施工现场设置明确的警示标志，确保施工现场的安全，避免行人和车辆进入施工区域。

4.2 施工人员安全施工人员需佩戴符合规定的工作服和安全帽，并接受安全培训和防护设备的使用指导，确保施工人员的安全。

4.3 设备操作安全施工时需确保设备的正常运转并正确操作设备，避免设备故障和人员伤害。

4.4 环境保护施工过程中需注意环境保护，控制噪音和扬尘污染，确保施工不对周边环境造成污染。

5. 施工管理在通信光缆地埋工程的施工过程中，需进行科学、有效的施工管理，包括施工进度管理、质量管理和安全管理。

光缆架空敷设施工方案1. 引言光缆架空敷设是一种常用的光纤传输的方式，适用于中小型城市及乡村地区的通信建设。

搭建光缆架空敷设的设施工方案，能够有效降低光缆敷设的成本和时间，提高通信网络的覆盖率和可靠性。

本文将介绍光缆架空敷设的方案设计和施工步骤。

2. 方案设计2.1 选址与规划在进行光缆架空敷设之前，需要对工程选址进行规划。

选址应考虑以下因素：•地形：选取较平坦的地段，避免地势起伏或地质条件较差的区域；•交通：方便施工人员进出，便于材料运输；•周边环境：避免架空光缆与电力线路、树木等物体相互干扰。

2.2 设备及材料准备在搭建光缆架空敷设设施前，需要准备以下设备和材料：•光缆：根据实际需求选择合适的光缆类型；•支架：可选择金属或塑料制品，根据杆塔的高度和距离确定支架的数量；•夹线器：用于固定光缆和支架之间的连接；•帐篷和遮阳网：用于保护施工人员免受太阳暴晒；•工具：如螺丝刀、铁锤、钳子等。

2.3 施工方案2.3.1 施工准备在正式施工之前，需要对施工场地进行清理和准备，确保施工的顺利进行。

具体步骤如下：1.清理施工现场，清除障碍物和垃圾；2.在杆塔上搭建台架，用于放置光缆和辅助工具；3.设立施工标志和警示牌，确保施工安全；4.将所需材料准备齐全，方便施工过程中的使用。

2.3.2 光缆敷设光缆敷设是光缆架空敷设工程的核心环节。

根据实际情况，采用以下步骤进行光缆敷设：1.将光缆从杆塔底端开始，沿着支架进行架设；2.使用夹线器将光缆固定在支架上，保持光缆的稳固；3.根据需要的光缆长度和路径，逐渐向前敷设光缆；4.在需要转角的地方，使用弯曲夹将光缆固定在转角处；5.处理接头：在光缆敷设中，可能会遇到需要连接两段光缆的情况。

使用光缆接头盒对光缆进行连接，确保连接质量。

2.3.3 完善工程光缆敷设完成后，还需进行以下工作以确保整个工程的完善：1.检测和测试：使用光缆测试仪对光缆进行检测和测试，确保传输质量达到要求；2.确认标识：在敷设过程中，为了便于管理和维护，可以为光缆添加标识，方便日后维护和调试；3.合理布线：根据需求和实际情况，对光缆进行合理的布线，避免干扰和损坏；4.定期维护：光缆架空敷设工程完成后，需要定期维护和检修，确保通信网络的正常运行。

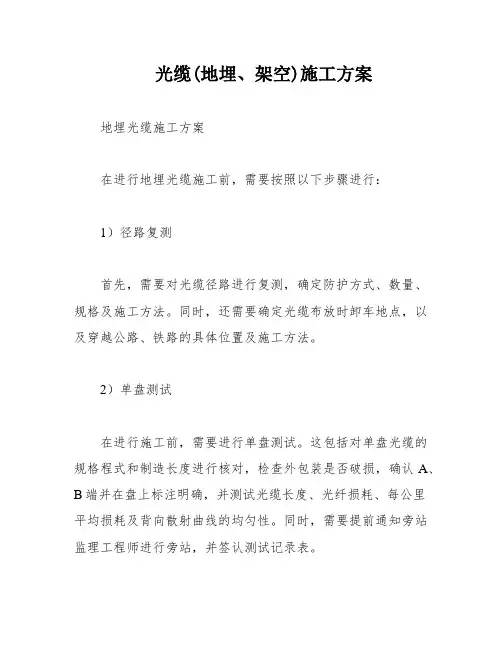

光缆(地埋、架空)施工方案地埋光缆施工方案在进行地埋光缆施工前，需要按照以下步骤进行：1）径路复测首先，需要对光缆径路进行复测，确定防护方式、数量、规格及施工方法。

同时，还需要确定光缆布放时卸车地点，以及穿越公路、铁路的具体位置及施工方法。

2）单盘测试在进行施工前，需要进行单盘测试。

这包括对单盘光缆的规格程式和制造长度进行核对，检查外包装是否破损，确认A、B端并在盘上标注明确，并测试光缆长度、光纤损耗、每公里平均损耗及背向散射曲线的均匀性。

同时，需要提前通知旁站监理工程师进行旁站，并签认测试记录表。

3）光缆配盘根据单盘测试资料，应该按照模场直径差别最小的原则进行单模光纤的配盘。

一般情况下，工厂在成缆时，会制成2km的标准盘。

配盘时应重点考虑光纤的光学特性和几何特性。

配盘时最好按光缆的出厂编号顺序配盘，并将合格的单盘测试有关数据填写在配盘卡片上。

配好的光缆进行一次全面检查，检查无误后，编制配盘表作为光缆敷设的施工资料。

4）光电缆沟的开挖在进行光电缆沟的开挖前，需要使用地下电缆探测仪进行径路探测，以防挖坏既有管线。

沿划刷白线进行开挖，沟底平直顺滑，开挖深度满足要求。

采用人工开挖，过轨、过道采用液压顶管方式通过，并提前预埋防护钢管。

区间光缆施工采用人工和机械开挖方式，而站场光、电缆则采用人工开挖。

在开挖时，必须严格按照复测路径白线标记进行，电缆沟的转弯半径不得小于光缆直径的20倍，沟底必须平整，沟底宽度应在30～40cm之间。

同时，回填路肩和护坡时也必须按照工务标准回复原貌。

在遇到骨架护坡或混凝土护坡地段时，光缆径路不得上护坡或路肩，而应在路基坡脚以外合适地段进行开挖。

在遇到马槽、土堆时，缆沟深度应从地平面（即土堆两侧的自然地面）开始算起。

在光缆过桥时，应敷设在桥外侧的桥槽内。

特别注意有与地下管线、电力电缆交越的地方要小心开挖，先用扣槽电缆防护好，然后再进行开挖，避免对地下管线造成损伤。

同时，根据现场地形、土质及施工进度随时调整人力，确保下一道工序顺利进行。
