干燥塔分子筛知识

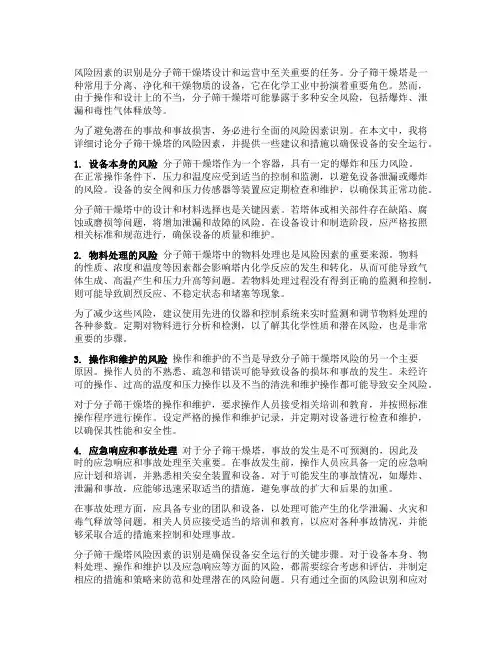

风险因素的识别是分子筛干燥塔设计和运营中至关重要的任务。

分子筛干燥塔是一种常用于分离、净化和干燥物质的设备，它在化学工业中扮演着重要角色。

然而，由于操作和设计上的不当，分子筛干燥塔可能暴露于多种安全风险，包括爆炸、泄漏和毒性气体释放等。

为了避免潜在的事故和事故损害，务必进行全面的风险因素识别。

在本文中，我将详细讨论分子筛干燥塔的风险因素，并提供一些建议和措施以确保设备的安全运行。

1. 设备本身的风险分子筛干燥塔作为一个容器，具有一定的爆炸和压力风险。

在正常操作条件下，压力和温度应受到适当的控制和监测，以避免设备泄漏或爆炸的风险。

设备的安全阀和压力传感器等装置应定期检查和维护，以确保其正常功能。

分子筛干燥塔中的设计和材料选择也是关键因素。

若塔体或相关部件存在缺陷、腐蚀或磨损等问题，将增加泄漏和故障的风险。

在设备设计和制造阶段，应严格按照相关标准和规范进行，确保设备的质量和维护。

2. 物料处理的风险分子筛干燥塔中的物料处理也是风险因素的重要来源。

物料的性质、浓度和温度等因素都会影响塔内化学反应的发生和转化，从而可能导致气体生成、高温产生和压力升高等问题。

若物料处理过程没有得到正确的监测和控制，则可能导致剧烈反应、不稳定状态和堵塞等现象。

为了减少这些风险，建议使用先进的仪器和控制系统来实时监测和调节物料处理的各种参数。

定期对物料进行分析和检测，以了解其化学性质和潜在风险，也是非常重要的步骤。

3. 操作和维护的风险操作和维护的不当是导致分子筛干燥塔风险的另一个主要原因。

操作人员的不熟悉、疏忽和错误可能导致设备的损坏和事故的发生。

未经许可的操作、过高的温度和压力操作以及不当的清洗和维护操作都可能导致安全风险。

对于分子筛干燥塔的操作和维护，要求操作人员接受相关培训和教育，并按照标准操作程序进行操作。

设定严格的操作和维护记录，并定期对设备进行检查和维护，以确保其性能和安全性。

4. 应急响应和事故处理对于分子筛干燥塔，事故的发生是不可预测的，因此及时的应急响应和事故处理至关重要。

分子筛吸附式干燥装置的工作原理分子筛吸附式干燥装置是通过“压力变化”来达到干燥效果。

由于空气容纳水汽的能力与压力呈反比。

其干燥后的一部分干燥空气(称为再生气)减压膨胀至大气压，这种压力变化使膨胀空气变得更加干燥，然后让它流过未接通气流的需再生的干燥剂层(即已吸收足够水汽的干燥塔)，干燥的再生气吸出干燥剂里的水分，将其带出干燥剂来达到脱湿干燥的目的。

分子筛吸附式干燥装置一般要消耗15％左右的再生压缩空气。

分子筛吸附式干燥装置流程图：
综上所述，分子筛吸附式干燥装置是利用吸附剂加压吸附水分，减压释放水分的原理工作的。

其输出干燥气体露点可达－40℃～－70℃。

分子筛吸附式干燥装置用于压力露点要求在零度(0℃)以下的场合，特别适用于我国北方地区的发电厂。

它能达到冷冻式干燥装置
远远不能达到的干燥效果。

【对应我厂装置型号：LX-08型微正压循环干燥装置】。

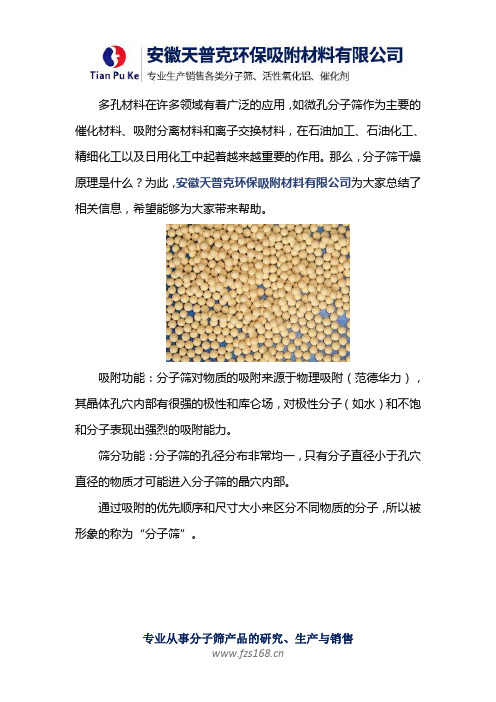

多孔材料在许多领域有着广泛的应用，如微孔分子筛作为主要的催化材料、吸附分离材料和离子交换材料，在石油加工、石油化工、精细化工以及日用化工中起着越来越重要的作用。

那么，分子筛干燥原理是什么？为此，安徽天普克环保吸附材料有限公司为大家总结了相关信息，希望能够为大家带来帮助。

吸附功能：分子筛对物质的吸附来源于物理吸附（范德华力），其晶体孔穴内部有很强的极性和库仑场，对极性分子（如水）和不饱和分子表现出强烈的吸附能力。

筛分功能：分子筛的孔径分布非常均一，只有分子直径小于孔穴直径的物质才可能进入分子筛的晶穴内部。

通过吸附的优先顺序和尺寸大小来区分不同物质的分子，所以被形象的称为“分子筛”。

安徽天普克环保吸附材料有限公司是原上海摩力克分子筛有限公司直属公司,本公司成立于2004年，由于生产量扩增，本公司在安徽合肥空港寿县新桥产业园投资建设生产基地。

公司目前拥有年产2000吨分子筛、1500吨活性氧化铝生产线各一条。

二期工程将建成4000吨分子筛生产线。

公司全面推行ISO9001质量管理体系，建有现代化的实验室和质量控制中心。

现有工程技术人员20人，其中工程师8人。

产品系列化、经营多元化，这些都是企业的发展方针，而OEM----更是公司多年的经营模式，并且得到广泛好评。

我们的用户涉及石油、化工、冶金、汽车、空调、电子仪表等行业，我们的客户群不仅是在国内而且遍及东南亚、欧美等地。

公司热忱欢迎国内外客商与我们真诚合作。

我们将以精美的产品、可靠的技术、精益求精的服务满足广大客户的要求。

分子筛广泛用于制氧、炼油、化工化肥、医药、钢铁、冶金、酒精、玻璃行业，是气体、液体纯制、分离干燥的好的产品。

安徽天普克环保吸附材料有限公司始建于2001年，已有18多年历史，产品有分子筛系列3A分子筛、4A分子筛、5A分子筛、lOX分子筛、13x 分子筛、K13X中空玻璃专用分子筛、变压吸附、富氧专用分子筛、活性氧化铝、瓷球等塔填料。

！
负
自
任
责
P MAS NMR (TMP/H-ZSM-5/26) www部.ch交e流m资j.c料n，外传
31
内
Assignments
-4 ppm:
B L Spinning Rate = 7 kHz
TMPH+/Brønsted acid sites -50 ppm:
CP/MAS
TMP/Lewis acid sites
XRD测定结晶度
Sum of peak heights (unknown) % Crystalinity =
Sum of peak heights (standard)
一般测定8个主峰即可
也可用于测定杂晶相对结晶度
DICP
！ 负 自 任 责 www部.ch交e流m资j.c料n ，外传 内
XRD测定Si/Al比
Spinning Rate = 5.0 kHz
HZSM-5/75
*
*
120 80
40
0
-40
Chemical shift (ppm)
Spinning Rate = 5.5 kHz
！ 负 自 任 责 www部.ch交e流m资j.c料n ，外传 内
Introducing the Players
O
TMPO
** *
HZSM-5/26
** *
HZSM-5/75
** *
*
¾ TMPO can probes both
internal and external
acid sites
¾ Upto five 31P resonance were
**
observed @ 86, 75, 67, 63 and

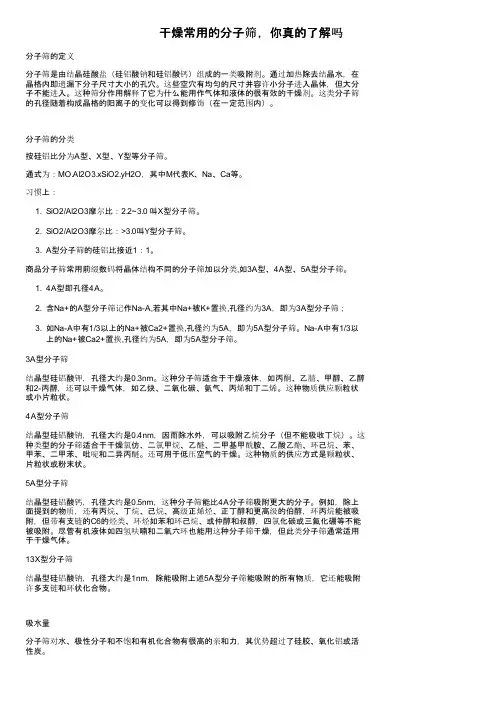

干燥常用的分子筛，你真的了解吗分子筛的定义分子筛是由结晶硅酸盐（硅铝酸钠和硅铝酸钙）组成的一类吸附剂。

通过加热除去结晶水，在晶格内即遗漏下分子尺寸大小的孔穴。

这些空穴有均匀的尺寸并容许小分子进入晶体，但大分子不能进入。

这种筛分作用解释了它为什么能用作气体和液体的很有效的干燥剂。

这类分子筛的孔径随着构成晶格的阳离子的变化可以得到修饰（在一定范围内）。

分子筛的分类按硅铝比分为A型、X型、Y型等分子筛。

通式为：MO.Al2O3.xSiO2.yH2O，其中M代表K、Na、Ca等。

习惯上：1. SiO2/Al2O3摩尔比：2.2~3.0 叫X型分子筛。

2. SiO2/Al2O3摩尔比：>3.0叫Y型分子筛。

3. A型分子筛的硅铝比接近1：1。

商品分子筛常用前缀数码将晶体结构不同的分子筛加以分类,如3A型、4A型、5A型分子筛。

1. 4A型即孔径4A。

2. 含Na+的A型分子筛记作Na-A,若其中Na+被K+置换,孔径约为3A，即为3A型分子筛；3. 如Na-A中有1/3以上的Na+被Ca2+置换,孔径约为5A，即为5A型分子筛。

Na-A中有1/3以上的Na+被Ca2+置换,孔径约为5A，即为5A型分子筛。

3A型分子筛结晶型硅铝酸钾，孔径大约是0.3nm。

这种分子筛适合于干燥液体，如丙酮、乙腈、甲醇、乙醇和2-丙醇，还可以干燥气体，如乙炔、二氧化碳、氨气、丙烯和丁二烯。

这种物质供应颗粒状或小片粒状。

4A型分子筛结晶型硅铝酸钠，孔径大约是0.4nm，因而除水外，可以吸附乙烷分子（但不能吸收丁烷）。

这种类型的分子筛适合于干燥氯仿、二氯甲烷、乙醚、二甲基甲酰胺、乙酸乙酯、环己烷、苯、甲苯、二甲苯、吡啶和二异丙醚。

还可用于低压空气的干燥。

这种物质的供应方式是颗粒状、片粒状或粉末状。

5A型分子筛结晶型硅铝酸钙，孔径大约是0.5nm，这种分子筛能比4A分子筛吸附更大的分子。

例如，除上面提到的物质，还有丙烷、丁烷、己烷、高级正烯烃、正丁醇和更高级的伯醇，环丙烷能被吸附，但带有支链的C6的烃类、环烃如苯和环己烷、或仲醇和叔醇，四氯化碳或三氟化硼等不能被吸附。

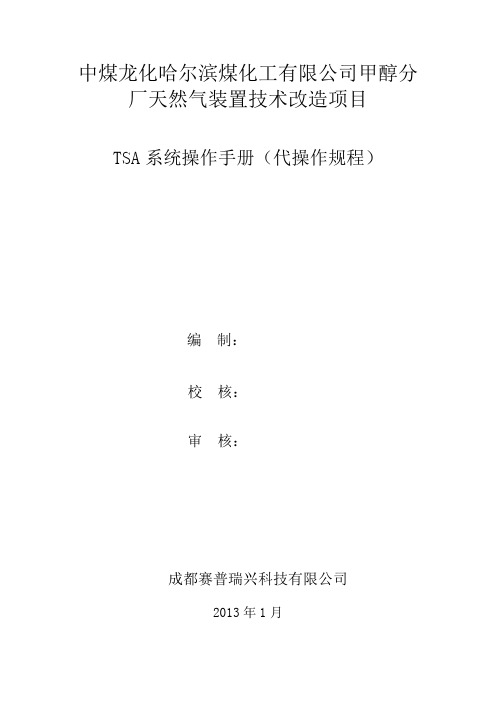

中煤龙化哈尔滨煤化工有限公司甲醇分厂天然气装置技术改造项目TSA系统操作手册（代操作规程）编制：校核：审核：成都赛普瑞兴科技有限公司2013年1月1 TSA 装置的概况1.1 工艺物料1.1.1 原料本装置处理的原料气为天然气，其状态参数、组成和流量为：1.1.2 产品MDEA ：≤3ppm MEA ：无正常操作条件下，在500单元E501预热器及后续管道、膜无热稳盐析出。

条件温度 ℃ 40 压力 MPaG 4.67 流量Nm 3/h 25000 组成组分 mol% H 2 40.94 N 2 0.90 CO0.11 CO 2 0.08 CH 4 55.79 H 2O 0.20 C 2H 6 1.91 MDEA 微量 MEA微量1.2吸附原理1.2.1基本概念吸附是指当两种相态不同的物质接触时，其中密度较低物质的分子在密度较高的物质表面被富集的现象和过程。

具有吸附作用的物质（一般为密度相对较大的多孔固体）被称为吸附剂，被吸附的物质（一般为密度相对较小的气体或液体）称为吸附质。

吸附按其性质的不同可分为四大类，即：化学吸附、活性吸附、毛细管凝缩、物理吸附。

化学吸附是指吸附剂与吸附质间发生有化学反应，并在吸附剂表面生成化合物的吸附过程。

其吸附过程一般进行的很慢，且解吸过程非常困难。

活性吸附是指吸附剂与吸附质间生成有表面络合物的吸附过程。

其解吸过程一般也较困难。

毛细管凝缩是指固体吸附剂在吸附气体时，在吸附剂孔隙内发生的凝结现象。

一般需加热才能完全再生。

物理吸附是指依靠吸附剂与吸附质分子间的分子力（即范德华力）进行的吸附。

其特点是：吸附过程中没有化学反应，吸附过程进行的极快，参与吸附的各相物质间的平衡在瞬间即可完成，并且这种吸附是完全可逆的。

1.2.2工艺原理本装置采用变温吸附技术进行气体分离提纯，变温吸附技术是以吸附剂(多孔固体物质)内部表面对气体分子的物理吸附为基础，利用吸附剂对气体的吸附容量随吸附温度和压力不同而变化的特性，吸附剂对不同气体组份有选择性吸附的条件下，低温高压时吸附混合气中的某些组份，未被吸附组份通过吸附塔层流出，高温低压时脱附这些被吸附的组份，以进行下一次低温高压吸附，可采用多个吸附塔而达到气体的连续分离的目的。

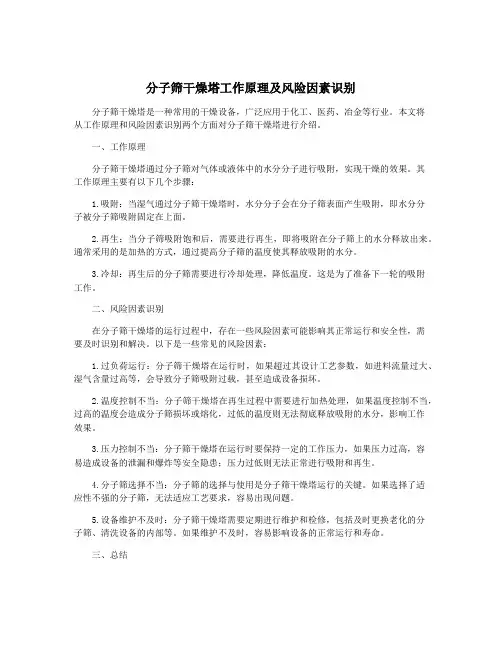

分子筛干燥塔工作原理及风险因素识别分子筛干燥塔是一种常用的干燥设备，广泛应用于化工、医药、冶金等行业。

本文将从工作原理和风险因素识别两个方面对分子筛干燥塔进行介绍。

一、工作原理分子筛干燥塔通过分子筛对气体或液体中的水分分子进行吸附，实现干燥的效果。

其工作原理主要有以下几个步骤：1.吸附：当湿气通过分子筛干燥塔时，水分分子会在分子筛表面产生吸附，即水分分子被分子筛吸附固定在上面。

2.再生：当分子筛吸附饱和后，需要进行再生，即将吸附在分子筛上的水分释放出来。

通常采用的是加热的方式，通过提高分子筛的温度使其释放吸附的水分。

3.冷却：再生后的分子筛需要进行冷却处理，降低温度。

这是为了准备下一轮的吸附工作。

二、风险因素识别在分子筛干燥塔的运行过程中，存在一些风险因素可能影响其正常运行和安全性，需要及时识别和解决。

以下是一些常见的风险因素：1.过负荷运行：分子筛干燥塔在运行时，如果超过其设计工艺参数，如进料流量过大、湿气含量过高等，会导致分子筛吸附过载，甚至造成设备损坏。

2.温度控制不当：分子筛干燥塔在再生过程中需要进行加热处理，如果温度控制不当，过高的温度会造成分子筛损坏或熔化，过低的温度则无法彻底释放吸附的水分，影响工作效果。

3.压力控制不当：分子筛干燥塔在运行时要保持一定的工作压力，如果压力过高，容易造成设备的泄漏和爆炸等安全隐患；压力过低则无法正常进行吸附和再生。

4.分子筛选择不当：分子筛的选择与使用是分子筛干燥塔运行的关键。

如果选择了适应性不强的分子筛，无法适应工艺要求，容易出现问题。

5.设备维护不及时：分子筛干燥塔需要定期进行维护和检修，包括及时更换老化的分子筛、清洗设备的内部等。

如果维护不及时，容易影响设备的正常运行和寿命。

三、总结分子筛干燥塔作为一种常用的干燥设备，在化工行业中有着广泛的应用。

了解其工作原理和风险因素识别对于设备的运行和安全至关重要。

在使用过程中，应严格遵守操作规程，注意控制进料负荷、温度和压力等参数，及时维护设备，确保分子筛干燥塔的正常运行和安全使用。

分子筛干燥剂原理
分子筛干燥剂的原理是利用分子筛的微孔结构，吸附水蒸气等有机或无机物质，达到除湿、干燥的效果。

分子筛是一种具有立方晶格的硅铝酸盐化合物，主要由硅铝通过氧桥连接组成空旷的骨架结构，在结构中有很多孔径均匀的孔道和排列整齐、内表面积很大的空穴。

当水分子通过加热后连续失去，但晶体骨架结构不变，形成了许多大小相同的空腔，这些空腔有许多直径相同的微孔相连，这些微小的孔穴直径大小均匀，能把比孔道直径小的分子吸附到孔穴的内部中来，而把比孔道大的分子排斥在外，因此能把形状直径大小不同的分子，极性程度不同的分子，沸点不同的分子，饱和程度不同的分子分离开来，即具有“筛分”分子的作用。

分子筛干燥剂的吸湿速度较快、吸湿量大、吸附性能好，而且再生方便，因此在化工、电子、医药等领域有广泛的应用。

然而，分子筛干燥剂的价格较高，而且不能再生太多遍，如果再生次数太多就会失去吸附功能。

在使用分子筛干燥剂时，需要保证环境的相对湿度低于50%，同时选择密封性好、
氧化程度小的包装袋，以免影响其吸附性能。

加气站分子筛干燥塔吸附与再生控制逻辑概述说明1. 引言1.1 概述本文旨在探讨加气站分子筛干燥塔吸附与再生控制逻辑的相关内容。

随着现代社会的发展，加气站越来越普遍，为确保汽车加气过程中湿度的控制，采用了分子筛干燥塔作为主要设备。

该塔能够有效地吸附空气中的湿度并通过再生过程释放出水蒸汽，从而维持加气站空气干燥的状态。

因此，对于加气站分子筛干燥塔吸附与再生控制逻辑进行深入了解和优化十分必要。

1.2 文章结构本文包括五个部分：引言、加气站分子筛干燥塔吸附与再生控制逻辑、吸附过程分析与优化、再生过程分析与优化以及结论。

首先，在引言部分我们将介绍文章背景、目的和结构，帮助读者更好地理解本文的重要性和组织结构。

1.3 目的本文旨在全面概述加气站分子筛干燥塔吸附与再生控制逻辑的原理和优化方法。

通过分析吸附和再生过程的基本原理，并结合现实应用案例进行论述和效果评价，以期提供对加气站分子筛干燥塔吸附与再生控制逻辑有关问题的全面认识。

最终，我们将总结主要发现并提出一些建议，旨在改进加气站分子筛干燥塔的性能和效率。

以上为“1. 引言”部分的详细内容。

2. 加气站分子筛干燥塔吸附与再生控制逻辑2.1 分子筛干燥塔简介加气站中的分子筛干燥塔是一种常用的设备，用于去除气体中的湿气和杂质，提高气体纯度和质量。

分子筛物理吸附原理被应用于该干燥塔中，以实现对湿气的有效吸附并再生分子筛。

2.2 吸附和再生原理加气站分子筛干燥塔的吸附过程可以通过物理吸附机制来实现。

湿气从进入塔床顶部开始，通过分子筛填料时受到固定相上表面力很大，使水分子由液态转化为固态形式在填料表面上静电吸附。

而再生过程则使用高温空气回流方式对湿度高且已饱和的处理剂进行蒸发、析出，使其重新恢复较低湿度状态。

2.3 控制逻辑设计要点在设计加气站分子筛干燥塔的控制逻辑时需要考虑以下几个要点：- 吸附与再生的循环周期：需要合理设定吸附和再生的周期，以确保系统能够高效地进行吸附和再生过程。

分子筛干燥塔脱水再生技术浅析采油一厂天然气处理处理装置于2000年11月建成投产，设计处理量30×104m3/d±20%，采用分子筛吸附法脱水，引原料气对分子筛进行同压再生，该工艺虽能保护气流对分子筛的冲击，但再生速度慢，影響脱水效果，为此我们通过对比、借鉴、学习、研究，并与现场的生产实际充分结合，采取了优化工艺、技术改造等措施，取得了良好的效果。

1 工艺流程30万方轻烃装置分子筛干燥塔吸附脱水采用三塔流程，一塔吸附、一塔再生、一塔冷吹。

原料气经三相分离器（压缩机出口分离器）进入分子筛干燥塔（三塔）进行分子筛吸附脱水，天然气中水分含量小于1ppm（V）。

脱水后的原料气进入制冷单元。

分子筛再生采用同压再生，引原料气作为再生气；冷吹引至增压端后冷却器，再生冷吹气均进入再生气分水罐分离出游离水后进入外输干气管网。

详见图1。

2 运行现状及存在问题分子筛在同压再生时，由于塔内压力一直处于2.4MPa，无压差，使再生气在再生塔内流速较慢，使分子筛上水分脱吸慢，量少，造成再生时间长，一般再生完全需8h，导入冷吹气后，由于冷吹塔内压力和冷吹气压力相同，也造成了冷吹速度慢，冷吹后温度为58～63℃。

冷吹塔转为吸附塔后，使经过该塔的原料气温度增高，影响制冷系统的制冷效果，产量降低。

除影响制冷效果，降低产量外，同压再生还存在以下不良影响：（1）同压再生影响脱水效果，水露点偏高，一般为-80℃～-85℃，然而装置制冷温度最高可达-87℃，易造成后续管线、设备冻堵，存在极大安全隐患。

（2）同压再生使用的是增压进口原料气，使膨胀机处理量减少，进一步使产品产量降低。

3 改造内容通过对同压再生的现状分析，同压再生主要是由于压差小造成再生和冷吹速度慢，影响脱水时效。

为增加压差，对比国内外吸附法脱水工艺，将同压再生与减压再生进行比较。

等压再生：优点：①不会出现分子筛床层松动的现象，不会产生更多的粉尘；②操作相对比较简单。

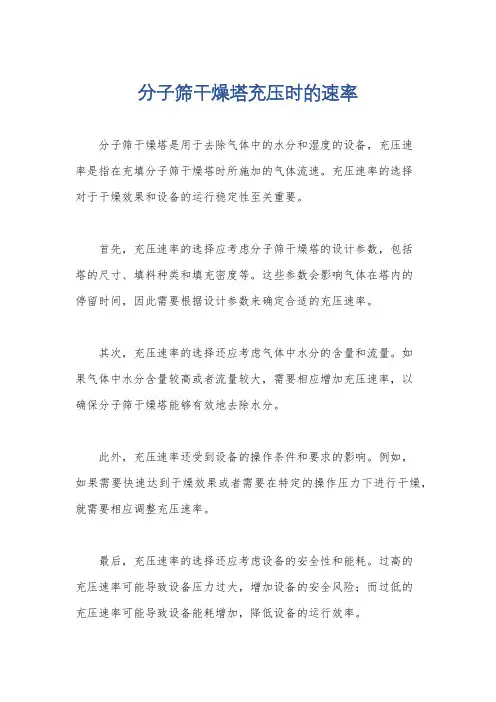

分子筛干燥塔充压时的速率
分子筛干燥塔是用于去除气体中的水分和湿度的设备，充压速
率是指在充填分子筛干燥塔时所施加的气体流速。

充压速率的选择
对于干燥效果和设备的运行稳定性至关重要。

首先，充压速率的选择应考虑分子筛干燥塔的设计参数，包括
塔的尺寸、填料种类和填充密度等。

这些参数会影响气体在塔内的
停留时间，因此需要根据设计参数来确定合适的充压速率。

其次，充压速率的选择还应考虑气体中水分的含量和流量。

如
果气体中水分含量较高或者流量较大，需要相应增加充压速率，以
确保分子筛干燥塔能够有效地去除水分。

此外，充压速率还受到设备的操作条件和要求的影响。

例如，
如果需要快速达到干燥效果或者需要在特定的操作压力下进行干燥，就需要相应调整充压速率。

最后，充压速率的选择还应考虑设备的安全性和能耗。

过高的
充压速率可能导致设备压力过大，增加设备的安全风险；而过低的
充压速率可能导致设备能耗增加，降低设备的运行效率。

综上所述，选择分子筛干燥塔充压时的速率需要综合考虑设备的设计参数、气体的水分含量和流量、操作条件和要求，以及设备的安全性和能耗等因素，从而确定合适的充压速率，以确保设备能够有效稳定地运行并达到预期的干燥效果。

分子筛知识概述分子筛学问概述(一)分子筛的品种型号分子筛（又称合成沸石）是一种硅铝酸盐多微孔晶体，它是由SiO和AIO四周体组成和框架结构。

在分子筛晶格中存在金属阳离子（如Na，K，Ca等），以平衡四周体中多余的负电荷。

分子筛的类型按其晶体结构主要分为：A型，X 型，Y型等A型：主要成分是硅铝酸盐，孔径为4A（1A=10-10米），称为4A（又称纳A 型）分子筛；用Ca2+交换4A分子筛中的Na+，形成5A的孔径，即为5A（又称钙A型）分子筛；用K+交换4A分子筛的Na+，形成3A的孔径，即为3A（又称钾A型）分子筛。

X型：硅铝酸盐的晶体结构不同（硅铝比大小不一样），形成孔径为9—10A的分子筛晶体，称为13X（又称钠X型）分子筛；用Ca2+交换13X分子筛中的Na+，形成孔径为9A的分子筛晶体，称为10X（又称钙X型）分子筛Y型：Y型分子筛具有X型分子筛烃似的晶体结构，但化学组成不同（硅铝比较大）通常用于催化领域。

(二)分子筛的主要特性1、物理特性：比热：约0.95KJ/KgXK(0.23Kcal/KgX℃导热系数（脱水物）：2.09KJ/MXK(0.506Kcal/mX℃水吸附热：约3780KJ/Kg(915Kcal/Kg)2、热稳定性和化学稳定性：分子筛能承受600—700℃的短暂高温，但再生温度普通在400℃以下。

分子筛可在PH值5-10范围的介质中使用；在盐溶液中能交换某些金属阳离子。

3、分子筛的特性分子筛是一类结晶的硅铝酸盐，因为它具有均一的孔径和极高的比表面积，所以具有许多优异的特点。

(1)按分子的大小和外形不同的挑选吸附作用，即只吸附那些小于分子筛孔径的分子。

(2)对于小的极性分子和不饱和分子，具有挑选吸附性能，极性越大，不饱和度越高，其挑选吸附性越强。

(3)具有剧烈的吸水性。

哪怕在较高的温度、较大的空速和含水量较低的状况下，仍有相当高的吸水容量。

3．1、基本特性：a)分子筛对水或各种气，液态化合物可逆吸附及脱附。

分子筛知识概述(一)分子筛的品种型号分子筛（又称合成沸石）是一种硅铝酸盐多微孔晶体，它是由SiO和AIO四面体组成和框架结构。

在分子筛晶格中存在金属阳离子（如Na，K，Ca等），以平衡四面体中多余的负电荷。

分子筛的类型按其晶体结构主要分为：A型，X 型，Y型等A型：主要成分是硅铝酸盐，孔径为4A（1A=10-10米），称为4A（又称纳A 型）分子筛；用Ca2+交换4A分子筛中的Na+，形成5A的孔径，即为5A（又称钙A型）分子筛；用K+交换4A分子筛的Na+，形成3A的孔径，即为3A（又称钾A型）分子筛。

X型：硅铝酸盐的晶体结构不同（硅铝比大小不一样），形成孔径为9—10A的分子筛晶体，称为13X（又称钠X型）分子筛；用Ca2+交换13X分子筛中的Na+，形成孔径为9A的分子筛晶体，称为10X（又称钙X型）分子筛Y型：Y型分子筛具有X型分子筛烃似的晶体结构，但化学组成不同（硅铝比较大）通常用于催化领域。

(二)分子筛的主要特性1、物理特性：比热：约0.95KJ/KgXK(0.23Kcal/KgX℃导热系数（脱水物）：2.09KJ/MXK(0.506Kcal/mX℃水吸附热：约3780KJ/Kg(915Kcal/Kg)2、热稳定性和化学稳定性：分子筛能承受600—700℃的短暂高温，但再生温度一般在400℃以下。

分子筛可在PH值5-10范围的介质中使用；在盐溶液中能交换某些金属阳离子。

3、分子筛的特性分子筛是一类结晶的硅铝酸盐，由于它具有均一的孔径和极高的比表面积，所以具有许多优异的特点。

(1)按分子的大小和形状不同的选择吸附作用，即只吸附那些小于分子筛孔径的分子。

(2)对于小的极性分子和不饱和分子，具有选择吸附性能，极性越大，不饱和度越高，其选择吸附性越强。

(3)具有强烈的吸水性。

哪怕在较高的温度、较大的空速和含水量较低的情况下，仍有相当高的吸水容量。

3．1、基本特性：a)分子筛对水或各种气，液态化合物可逆吸附及脱附。

HANOVER MALONEY (UK) LTD.汉诺华马龙尼（英国）JOB No. UK 5154设备编号：UK 5154DAR HUMIDRYERDAR型干燥器OPERATING, MAINTENANCE & INSTALLATIONMANUAL操作维护及安装说明WESTGATE WORKSWESTGATEALDRIDGEWEST MIDLANDSUNITED KINGDOMTel: 01922 450200 Fax: 01922 450210HEAT REGENERATED DRYER UNITS热再生干燥器HEALTH AND SAFETY ACT 1974健康和安全This equipment is designed and constructed to ensure, when properly used and maintained, and so far as is reasonably practicable, the health, safety and welfare of all persons, when the equipment is operated by authorised personnel adequately familiar with the information and advice relating to its use, contained in the Operating and Maintenance Instructions.本设备设计和制造时考虑了在合理的使用和维护条件下，在有授权的掌握操作和维护手册中足够设备知识的操作人员的操作下，人身的健康和安全。

SAFETY HAZARDS安全条件PRESSURE压力Gases and liquids under pressure can present a safety hazard if discharged accidentally or in an uncontrolled way. Any adjustments, alterations or replacements made to the equipment supplied shall be carried out at atmospheric pressure and to the same specification as the original component.带压的气体和液体如果在意外或失去控制的情况下排放就可能造成安全问题。

分子筛干燥塔技术要求一、产品名称、规格型号及数量分子筛干燥塔Φ1000×7124×24mm 4.4MPa，Q345R 2台二、供货范围(参见下表)三、遵循的规范和标准分子筛干燥塔的设计、制造、检验、试压和验收遵循以下标准：中华人民共和国国务院令第549号《国务院关于修改〈特种设备安全监察条例〉的决定》《特种设备安全监察条例》《特种设备质量监督与安全监察规定》钢制压力容器 GB150-1998；压力容器无损检测 JB4730-94；钢制压力容器焊接规程 JB/T4709-2000；工业金属管道工程施工及验收规范GB/T50235-1997锅炉压力容器用钢板GB713-2008四、设计基础数据工作介质: 天然气设计工作温度：330℃设计工作压力：4.4MPa介质流量：10000Nm3/h五、技术要求：1、分子筛干燥塔参照原设计图纸进行设计、制造，设计图纸经使用单位审核合格后方可进行制造。

2、分子筛干燥塔的设计、制造标准和要求不能低于原设计图纸要求。

设计时应考虑分子筛干燥塔工作温度从30℃～300℃频繁变化，受交变载荷作用，设计使用寿命不低于10年。

3、所有外接口的位置、尺寸与原分子筛干燥塔保持一致，人孔、手孔设计必须满足设备检修方便的要求。

4、必须免费提供以下资料：阀门合格证及试压资料；安全阀的合格证和试压定压资料；压力容器的产品合格证、产品质量证明书、产品竣工图、技术监督部门检验单位签发的产品制造安全质量监督检验证书和整套设备的整体试压报告等随机资料。

5、分子筛干燥塔的试压和铭牌必须符合国家现行标准。

6、供方提供分子筛干燥塔内所有填充的分子筛，包括：Φ6惰性瓷球1320公斤，Φ13惰性瓷球1320公斤，4A球型-4*6分子筛2000公斤，生产厂家为萍乡市环球化工填料有限公司。

供应负责将填充的分子筛运输到现场，保证外包装完好、合格证齐全，验收合格后由需方组织填充。

7、供方提供所有外部接口的配对法兰、螺栓、螺母垫片和钢包垫，人孔和手孔也采用钢包垫，现场填充分子筛后安装钢包垫。

吸附式干燥机干燥剂——分子筛
2014-12-25 15:35 系统分类：其他博文专业分类：建筑电气浏览数：124
分子筛是一大类具有均一孔位且能有选择性地吸附直径小于其孔径的吸附剂的泛称。

沸石分子筛是一种合成的沸石型硅铝酸盐的多水化合物晶体。

其热稳定性和化学稳定性比较高，而且还同时具有筛分性能、离子交换性能、选择单一性和吸附性良好等特点。

从吸附物质上说，和其他吸附剂比较其特点是：1、分子筛表面微孔通道直径一致，只能吸附直径比通道直径更小的气体分子；2、分子筛孔道窄缝中，相对面的孔壁会产生力场叠加现象，使其吸附势有明显提高。

这一特点导致在吸附质浓度很低或温度较高情况下，分子筛仍然具有相当大的吸附容量；3、沸石分子筛属极性吸附剂，对极性分子，特别对水有很大的亲和力，还能选择吸附不饱和有机化合物。

分子筛的缺点是机械强度有限，抗水滴性能不强，在压力作用在容易破碎，长期使用由于粉化现象而堆积比重增加，导致气流阻力上升，另外分子筛的再生温度在300℃以上，再生能耗较大。

在处理水分负载较高的压缩空气时，一般都先用活性氧化铝进行预处理，再用分子筛作深度干燥处理。

分子筛干燥机设备工艺原理分子筛干燥机是一种利用分子筛吸附剂的物理吸附原理，对气体或液体进行脱水的设备。

其关键部件是分子筛干燥剂，具有高度的吸附能力和选择性，可以有效地将水和其他污染物从原料中分离出来，使其达到所需的质量标准。

本文将分别从设备及工艺原理两方面进行介绍，帮助读者了解分子筛干燥机的工作原理及应用范围。

设备原理分子筛干燥机由四个主要部分组成：进气口、干燥剂塔、出气口和控制器。

其概念示意图如下：+--------------+| 进气口 |+--------------+| 干燥剂塔 |+--------------+| 出气口 |+--------------+| 控制器 |+--------------+当气体或液体从进气口进入干燥剂塔时，它们会被吸附到干燥剂表面上。

这是因为干燥剂是一种多孔的材料，由于孔径通径非常小，通常为几纳米到数十纳米，因此其表面积非常大。

这种多孔结构可以提供大量的吸附位置，从而吸附进入干燥剂塔的气体或液体中的水分和其他污染物。

应注意的是，不同的干燥剂具有不同的吸附能力和选择性。

根据不同的要求，可以采用不同种类、不同孔径和不同颗粒大小的干燥剂来实现适宜的脱水效果。

当气体或液体从干燥剂塔出口排放时，其质量已经达到预期的标准。

此外，分子筛干燥机的控制器还可以在必要时对干燥剂进行再生，以延长其使用寿命。

工艺原理分子筛干燥机使用的物理吸附原理是一种无需添加其他化学试剂的环保型分离技术。

其原理是，在该装置的干燥剂中，水分和其他污染物会被干燥剂吸附，因为干燥剂的孔径和表面化学性质使其吸附能力比较特殊。

使用分子筛干燥机的过程中，水分和其他污染物可以被有效地去除，从而保证了所处理物料的质量达到要求。

具体过程包括以下几个步骤：1.塔内吸附：气体或液体首先进入装置的干燥剂塔，因为干燥剂是一种多孔的材料，所以其中的水分和其他污染物会被吸附。

2.清洗干燥剂：当干燥剂塔中的干燥剂使用一段时间后吸附饱和时，需要清洗。
