智能数字式显示仪表（使用说明书）全电脑数字自动校准多种输入信号自由设定多种外形尺寸可供选择软硬件看门狗，稳定、可靠宽范围超强开关电源1目录1、概述 (4)1．1主要特点 (4)1．2仪表维护 (5)2、型号定义 (6)3、技术规格 (9)3.1基本技术规格 (9)3.2选配件技术规格 (11)4、安装与接线 (13)5、参数速查表 (18)6、操作 (23)6.1面板及按键说明 (23)6.2参数设置说明 (24)6.3参数设置方法 (24)7、功能及相应参数说明 (26)7.1测量及显示 (26)7.3报警输出 (30)7.4变送输出 (32)7.5通讯接口 (33)7.6打印接口及打印单元 (35)28、调校 (37)9、输入信号故障处理 (38)10、抗干扰措施 (39)31、概述1．1主要特点◆人性化设计的操作方法，易学易用，并且不同功能档次的仪表操作相互兼容。
◆包含国际上同类仪表的几乎所有功能，通用性强，技术成熟可靠。
◆提供多个型号，无论是要求功能强大，还是要求价格经济，都能获得满意的选择。
◆全球通用的100 －240VAC 输入范围开关电源或24VDC 电源供电，并具备多种外型尺寸供客户选择。
◆输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。
◆具有多类型输入功能，一台仪表可配接不同的输入信号（热电偶、热电阻、线性电压、线性电流、线性电阻等，无需人工跳线仪表自动识别）大大减少了备表的数量。
◆采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
◆全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。
独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。
读取一次测量数据的时间小于10ms。
提供测试软件，组态软件和应用软件技术支持。
◆产品经第三方权威机构检测获得CE 认证标志，抗干扰性能符合在严酷工业条件下电磁兼容（EMC ）的要求。
多功能数显表使用说明书(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--多功能电力监测仪使用手册版本：杭州正普科技有限公司使用前必读在您使用本产品之前，请务必仔细阅读此使用手册内容，正确按照用户手册指导操作，这会有助于您更好地使用本产品，并有助于解决现场出现的各种问题。
1、监测仪在施加工作电源之前，务必确保工作电源在仪表规定范围之内；2、现场安装使用时，电流输入端子严禁开路，电压输入端子严禁短路；3、通讯端子（RS485）严禁施加高压；4、使用时仪表接线方式务必与内部系统设置方式一致；5、与后台通讯时，仪表通讯参数务必与后台一致；不能带电拔插通信接口；6、本手册中的信息如有变动，恕不另行通知；我公司自始至终本着“质量第一服务第一”的宗旨，将以优质的产品、优良的服务奉献给国内外用户！●使用前请仔细阅读本用户使用手册●请注意妥善保存目录一、概述-----------－－－－－－－－－------------------------------ 1二、型号定义-------------－－－－－－－－－------------------------ 1三、尺寸对照表--------------－－－－－－－－－--------------------- 12四、型号与功能对照表------－－－－－－－－－----------------------- 2五、技术指标-------------－－－－－－－－－------------------------ 3六、外形及安装尺寸--------------------－－－－－－－－－----------- 4七、接线图--------－－－－－－－－－------------------------------- 6八、操作说明－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 7（RS485通讯规约、CT/PT设置、开关量操作、变送输出操作）一、概述多功能电力监测仪具有对电网中电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等进行同时测量的功能。
SIC-03型━━━━━━━━━━━━━━━━━组合型智能调节器智能调节器安装使用说明书━━━━━━━━━━━━━━━━━大连工业大学━━━━━━━━━━━━━━━━━大连工业大学一、概述一、概述本型号调节器是基于MCU（微型工业处理器）的新一代调节器，硬件设计上采用最新的微处理器技术及IC技术。
软件设计上采用成熟、可靠的控制算法，全部程序采用汇编语言实现，效率高、速度快。
显示功能完善：测量值、设定值、两参数在前面板同时以光柱和数码管两种形式显示，光柱用于以百分数形式显示两参数，数码管用于以工程量形式显示两参数；输出值以数字形式显示，阀位值以光柱形式显示，所有操作过程中关心的参数：测量值、设定值、输出值、阀位值、自动/手动控制方式、内/外给定方式、正/反作用方式在调节器的前面板上同时显示，不必按键选择显示，方便对控制过程的监控。
操作简单：仅通过前面板上四个按键，可实现对设定参数、实时参数的监测，其中，需要经常整定的PID参数、手动/自动切换操作，专门设计了简洁的操作方法，方便操作。
支持RS-485总线，有专门的通讯协议，方便构成现场总线测控系统。
二、主要功能与技术指标主要功能：1．自动/手动双向无平衡无扰动。
2．积分、微分作用可切除。
3．重要参数：被控变量给定值与测量值以数字形式与光柱形式同时显示；被控变量的工程量与满量程百分数同时显示；被控变量给定值、测量值、调节器输出值、阀位值、自动/手动状态、内/外给定形式、正/反作用方式同时在仪器的前面板上显示，不用任何操作，可完全了解调节器的工作情况。
4．支持RS-485通讯技术，方便构成局域控制网络。
5．当被控变量测量信号出现故障（小于2mA）时，阀位可保持在原有位置或自动切换到预置位置上。
主要技术指标：⒈输入信号⑴来自现场变送器的 4～20mA 电流信号或配电器输出的1～5V电压信号，两种信号可通过按键选择。
⑵外给定信号：4～20mA 电流信号。
⑶阀位信号：4～20mA 电流信号。

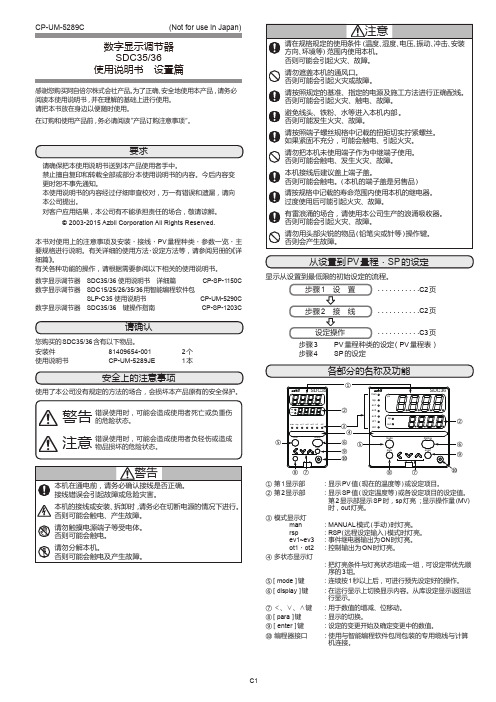

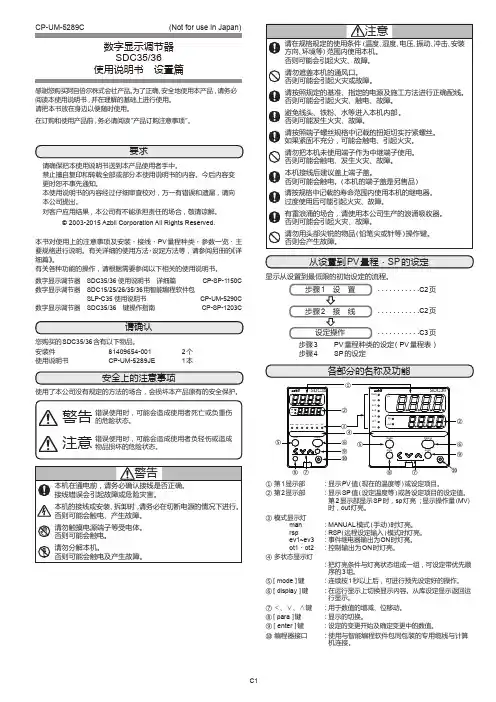

CP-UM-5289C (Not for use in Japan)数字显示调节器SDC35/36使用说明书 设置篇感谢您购买阿自倍尔株式会社产品。
为了正确、安全地使用本产品，请务必阅读本使用说明书，并在理解的基础上进行使用。
请把本书放在身边以便随时使用。
在订购和使用产品前，务必请阅读“产品订购注意事项“。
请确保把本使用说明书送到本产品使用者手中。
禁止擅自复印和转载全部或部分本使用说明书的内容。
今后内容变更时恕不事先通知。
本使用说明书的内容经过仔细审查校对，万一有错误和遗漏，请向本公司提出。
对客户应用结果，本公司有不能承担责任的场合，敬请谅解。
© 2003-2015 Azbil Corporation All Rights Reserved.本书对使用上的注意事项及安装・接线・PV量程种类・参数一览・主要规格进行说明。
有关详细的使用方法・设定方法等，请参阅另册的《详细篇》。
有关各种功能的操作，请根据需要参阅以下相关的使用说明书。
数字显示调节器 SDC35/36 使用说明书 详细篇CP-SP-1150C 数字显示调节器 SDC15/25/26/35/36用智能编程软件包SLP-C35 使用说明书CP-UM-5290C 数字显示调节器 SDC35/36 键操作指南CP-SP-1203C您购买的SDC35/36含有以下物品。
安装件81409654-0012个使用说明书CP-UM-5289JE1本使用了本公司没有规定的方法的场合，会损坏本产品原有的安全保护。
显示从设置到最低限的初始设定的流程。
(2) (2) (3)（PV量程表）步骤4 SP的设定①第1显示部：显示PV值(现在的温度等)或设定项目。
②第2显示部：显示SP值(设定温度等)或各设定项目的设定值。
第2显示部显示SP时，sp灯亮；显示操作量(MV)时，out灯亮。
③模式显示灯man ：MANUAL模式(手动)时灯亮。
rsp：RSP(远程设定输入)模式时灯亮。

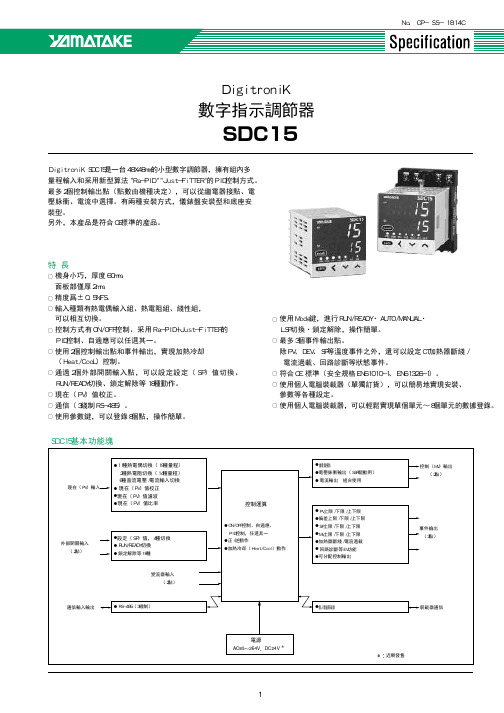

Ｎｏ． ＣＰ－ＳＳ－１８１４ＣＤｉｇｉｔｒｏｎｉＫ數字指示調節器規 格使用上注意Ｂ熱電偶的精度爲２６０℃以下 ５％ＦＳ、２６０ ８００℃ １％ＦＳ。
帶小數點的量程，只顯示小數點以下１位小數。
按照使用的傳感器類型和量程，設置Ｃ０１編號。
表１ 輸入種類 量程 型號構成 外形尺寸圖（儀錶盤安裝型）（底座安裝型）儀錶盤插孔略圖（Ｎ爲安裝的台數）使用時的注意事項擰緊附屬安裝器具的螺釘，保持安裝器具不移動的狀態下，半回轉螺釘，將安裝器固定到儀錶盤過度擰緊螺釘，會導致機箱變形。
使用時的注意事項３台以上機器橫向緊密安裝的場合，環境濕度請勿超過４０℃。
必須防水的場合，首先安裝必備的墊圈到機身，然後再進行單獨安裝。
上下方向請保持５０ｍｍ以上的間隔。
底座 （單獨定貨）將底座的防滑器分別插入機身上下兩端的插孔內，固定本産品。
單獨安裝 緊密安裝各部分的名稱和功能繼電器繼電器電壓熱電阻熱電偶 繼電器電壓脉衝繼電器電壓脉衝電壓脉衝電壓脉衝電壓脉衝 熱電偶熱電阻 繼電器 繼電器數字輸入端子連接圖的連接的連接第１顯示部 顯示ＰＶ值（現在的溫度等），設定項目。
第２顯示部 顯示ＰＶ值（現在的溫度等），各設定項目的設定。
模式顯示燈ｒｄｙ 模式（控制停止）時燈亮。
模式（手動）時燈亮。
事件繼電器輸出爲ＯＮ時燈亮。
控制輸出爲ＯＮ時燈亮。
鍵 連續按押此鍵１Ｓ以上，可以進行預先設定的操作。
出廠時設定爲ＲＵＮ／ＲＥＡＤＹ切換。
鍵 顯示切換。
鍵 用于數值的增减位數的移動。
裝載器插口 使用智能編程軟件包同包裝的專用電纜，與個人計算機連接。
通信連接爲３綫制連接使用上注意請勿在外部連接終端電阻，因爲本控制器中內置有相當于終端電阻的部件。
例：與５綫制儀錶的連接方法使用自適應時的注意事項使用自適應時，在接通儀錶的電源的同時，或者在此之前，必須接通操作端的電源。
接綫時的注意事項儀錶內絕緣實綫 表示絕緣。
虛綫 表示不絕緣。
輸入輸出的有無參照型號。
解决儀錶電源幹擾的對策减低干擾即使幹擾波很小的場合，也請使用幹擾波過濾器，盡可能消除幹擾波的影響。

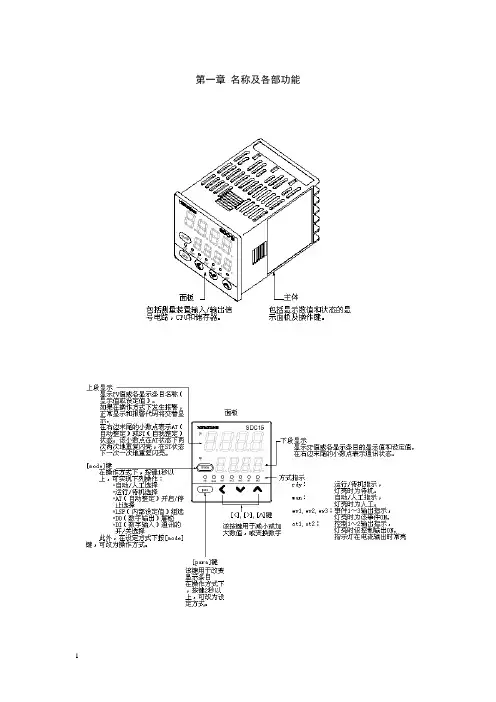

第一章名称及各部功能第二章规格* 选型表* 附件及选项第三章安装■外部尺寸* 面板安装型（C15T）* 插座安装型（C15S）* 面板开孔尺寸图！操作注意* 3台以上并列安装时的最高允许环境温度为40℃。
* 需提供离调节器上下各为50mm以上的空间。
第四章接线* C15T* C15S第五章初始化设置按照下述步骤设定SDC155-1 总体操作以下为通常按键操作流程，不同的显示与设定可在机上完成。
以上图示和设定状况显示为用于注释的范例。
因此一些图示或设定并非按照模型和设定内容实际显示。
①键以滚动选项1113151617①显示（自动显示（缺省变为（手动模18：自动模式：运行模式：AT停止：继续锁定：关192021第六章维护及故障排除■维护·除污使用柔软、干燥的织物进行除污操作。
勿使用有机溶剂，如油漆、苯。
·更换部件请勿更换本仪表的任何部件。
·更换保险丝更换电源保险丝时请使用下述标准型。
标准IEC127熔断速度延迟操作型（T）额定电压250V额定电流200mA■故障排除下表列出了本仪表发生故障时的报警显示和校正措施。
22出现报警时的操作（1）出现AL01，02或03。
控制输出：可修改设定以便操作连续或不连续。
其它操作：操作为连续的。
（2）除以上报警外，所有操作是连续的。
·热电偶输入断线的显示与动作·热电阻输入断线时的显示与动作23。
XMT-3000 智能型数字显示温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。
操作注意为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。
为防止触电或仪表失效，所有接线工作完成后方能接通电源，严禁触及仪表内部和改动仪表。
断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。
1．产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。
本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。
本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。
请参照下列代码表确认送达产品是否和您选定的型号完全一致。
ＸＭＴ□-□□□□□□□—□□①②③④⑤⑥⑦⑧⑨⑩①面板尺寸（mm）④报警输出1 ⑥输出类型⑧量程下限D:96×96 0:无报警空:继电器(最大3A) ⑨量程上限E:72×72 1:上限偏差报警 V:逻辑电平输出用于SSR ⑩附加控制F:96×48(竖式) 2:下限偏差报警 I1:0～10mA连续电流空:无ON/OFF控制F(H):48×96(横式) 3:上下限偏差报警（带保持） I2:4～20mA连续电流 ON/OFF:有ON/OFF控制G:48×48 4:上限绝对值报警⑦输入类型②显示方式 5:下限绝对值报警 K(0-700) J(0-550)3:双排显示(经济型) ⑤报警输出2(48×48无) E(0-400) PT100(0-500)③控制类型 0:无报警 PT100(0.0-99.9)4:位式PID动作(加热） 1:上限偏差报警 CU50（0.0-99.9）9:连续PID动作(加热）2．安装2.1 注意事项（5）推紧安装支架，使仪表与盘面结合牢固，收紧螺钉。

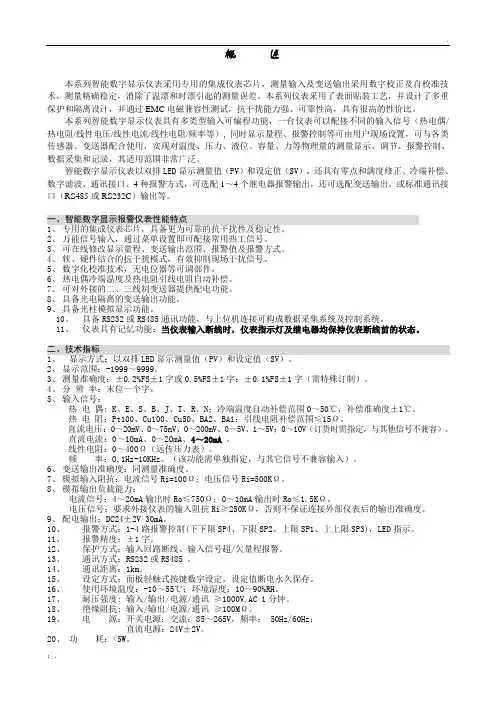

概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。
本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。
本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。
智能数字显示仪表以双排LED显示测量值（PV）和设定值（SV），还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。
一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2、万能信号输入，通过菜单设置即可配接常用热工信号。
3、可在线修改显示量程、变送输出范围、报警值及报警方式。
4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
5、数字化校准技术，无电位器等可调部件。
6、热电偶冷端温度及热电阻引线电阻自动补偿。
7、可对外接的二、三线制变送器提供配电功能。
8、具备光电隔离的变送输出功能。
9、具备光柱模拟显示功能。
10、具备RS232或RS485通讯功能，与上位机连接可构成数据采集系统及控制系统。
11、仪表具有记忆功能：当仪表输入断线时，仪表指示灯及继电器均保持仪表断线前的状态。
二、技术指标1、显示方式：以双排LED显示测量值（PV）和设定值（SV）。
2、显示范围：-1999～9999。
3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。
键操作与显示变更○根据有无附加可选项、型号、显示设定(C73～C78)、显示级别(C79)的不同，有不显示的项目。
○设定变更中按[para]键时，将取消操作，并按下记项目显示。
运行显示具体的操作例: 初始设定项目: 运行状态设定项目· 4所示的顺序编号为红字的地方，有注意以下的注意事项在设定了键锁的场合，数值不会闪烁，数值不可变更。
进行数值变更时，请务必解除键锁。
记事本机可由C79设定显示级别: 显示级别可从3种中选择。
显示级别按多功能设定＞标准设定＞简单设定的顺序，可显示·设定的项目越多。
另外，多功能设定可显示所有的项目。
○ 表中的「●」是多功能设定及标准设定的显示项目。
○ 要改变显示级别、请参阅右下方的2007年3月中文初版(05) 日文初版上海本部 上海市虹桥路3号港汇中心2座2608室 邮编：200300电话：021-********，2336 传真：021-********北京支店 北京市朝阳区朝外大街20号联合大厦1107室 邮编：100020电话：010-********，7572 传真：010-********华南支店 深圳市南山区桃园路1号西海明珠大厦1211、1212室 邮编：518052电话：0755-******** 传真：0755-********计装中心 北京市朝阳区朝外大街20号联合大厦1107室 邮编：100020电话：010-******** 传真：010-********天津办事处 天津市河西区苏州道2号文华国际商务中心1614室 邮编：300203电话：022-********，9260 传真：022-********沈阳办事处 沈阳市和平区南京南街52号鸿源大厦1005室 邮编：110001电话：024-******** 传真：024-********苏州办事处 苏州市西环路6号苏州国际经贸大厦22楼09B单元 邮编：215008电话：0512-******** 传真：0512-********广州办事处 广州市天河区龙口东路5号龙辉大厦508室 邮编：510635电话：020-******** 传真：020-********成都办事处 成都市一环路南一段22号红瓦大厦622室 邮编：610041电话：028-********，6285 传真：028-********厦门联络所 厦门市嘉禾路370号1904第3间 邮编：361000电话：0592-******* 传真：0592-*******香港 香港新界荃湾横龙街77-87号富利工业大厦3号楼电话：00852-21496633 传真：00852-21496600。

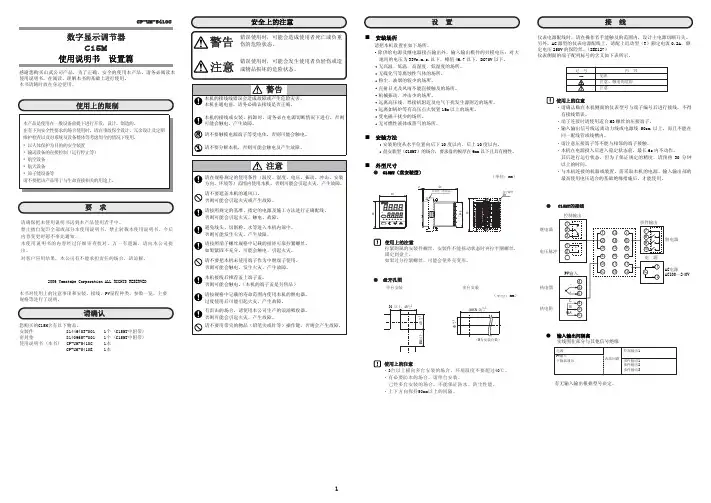

端子螺絲M3(附屬品)電流壓脉衝電壓脉衝獨立接點電源100～240Vac電流電源24Vac /24～48Vdc (無極性)電壓-485通訊源輸入通訊獨立接點輸入源電壓電源100～240Vac 電源24V /24～48Vdc (無極性)輸出-UM-5287CSDC15使用說明書設置篇，爲了正確、安全的使用本産品，請務必閱讀本使用說明書。
在訂購和使用産品前，務必請閱讀以下網頁中記載的“産品訂購注意事項”。
/products/order.html 中英文版的內容如有差异，以英文版爲准。
禁止擅自複印全部或部分本使用說明書，禁止轉載本使用說明書。
今後內容變更時恕不事先通知。
本使用說明書的內容，經過仔細審查校對，萬一有遺漏，請向本公司提出。
對客戶應用結果，本公司有不能承擔責任的場合，請諒解。

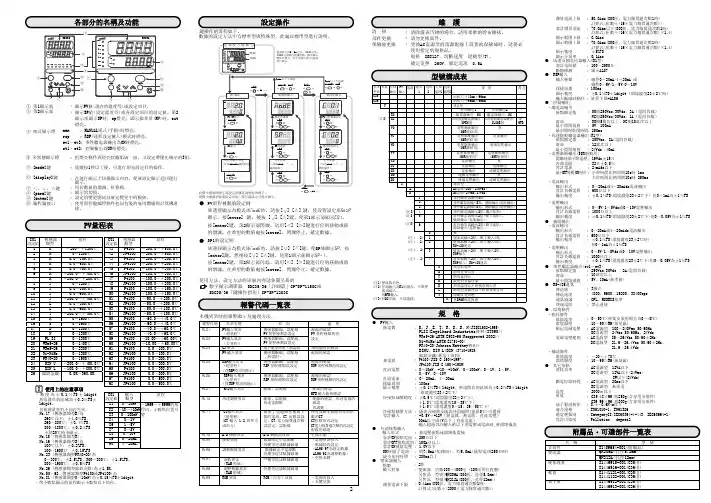

﹑安裝﹑接線﹑PV ﹑參數﹑主要規格等，有關詳細的使用方法﹑設定方法，請參閱另册「基本」或「詳解篇」，有關各種功能的操作，有以下說明書，請根據需要閱。
數字顯示調節器使用說明書基本篇 CP-SP-1147C 數字顯示調節器使用說明書詳解篇 CP-SP-1148C 數字顯示調節器 SDC15/25/26/35/36用智能編程軟件包SLP-C35使用說明書 CP-UM-5290C數字顯示調節器 SDC15鍵操作指南CP-SP-1213C 這些資料可從山武網站 下載SD15含有以下物品安裝件 81446403 1個（附屬于C15T）密封墊 81409657 1個（附屬于C15T）使用說明書 CP-UM-5287C 本書 CP-UM-5287JE 1本緊固附屬安裝件的螺絲，請在安裝件不活動的狀態下再擰一圈螺絲後固定在儀表盤上。
過度擰緊螺絲會造成外殼變形。
輸入輸出間隔離實線圍住部分與其他信號隔離（注）獨立接點的場合，輸出1與輸出2間隔離C15T 的接線控制輸出 CT 輸入C15S 的接線安裝場所請把本機設置在如下場所。
除供給電源及繼電器接點輸出外，輸入輸出模件的共模電壓：對大地間的電壓爲33Vr.m.s.以下，峰值46.7以下，70Vdc 以下。
数显水平尺说明Operation Manual for the ElectronicModule of the Digital Level（LV-99L01A）注意事项Matters Requiring Attention*注:上图表示的即右侧比左侧高30.20度，箭头指向上方为高端指向下方为低端。
测量方向：仪器上下底面与被测物体的水平夹角。
角度超过180°时液晶显示的数字符号会自动180°反转，便于查看数据。
Note: The above diagram shows that the right side is 30.20 degrees higher than the left side. The upward-pointing arrow implies this side is higher than the other one and the downward-pointing arrow implies this side is lower than the other one.The direction of measurement is the horizontal sextant angle between the top and bottom side of the instrument and the object being measured. When the angle exceeds 180 degrees, the system will automatically rotate the value being displayed by 180 degrees for the convenience of reading.操作使用方法：开关电源：键为电源开关键。
在关机状态下长按此按键3秒，蜂鸣器鸣叫一声，系统进入默认角度测量模式；在开机状态下长按此按键3秒，系统进入关机状态；如果开机状态下液晶背光同时打开，在执行关机时背光同时关闭。
CD、CH、CB系列ST8000系列智能温度调节仪操作手册简介CD、CH、CB系列(ST-8000)智能能温度控制器是采用专用微处理器的多功能调节仪表，它采用开关电源和表面贴装技术（SMT），因而仪表精致小巧，性能可靠。
特有的自诊断功能，自整定功能和智能控制功能，使操作者可以通过简单的操作而获得良好的效果。
主要技术指标●输入各种热电偶（TC）、热电偶（RTD）标准电流电压信号（见输入类型表）●精度测量精度：±0.5%FS冷端补偿误差：±2℃（0~50℃范围内可软件修正）分辨力：14Bit采样周期：0.5See●显示过程值（PV）、设定值（SV）、：-1999~+9999输出、报警、自整定状态指示：LED●控制输出1．电流输出：DC 0~10mA，4~20mA（RL<500Ω）2．电压输出：DC 0~5V，1~5V（RL>10K）3．继电器输出：触点容量250VAC 3A（阻性负载）4．电压脉冲输出：0~12V（适用于固态继电器SSR）5．可控硅SCR输出：过零触发或移相触发（阻性负载）6．报警功能输出：最多二组输出，12种模式输出触点容量：250VAC 3A（阻性负载）●设定范围设定值（SV）：同量程（PV）比例带（P）：0~全量程（设0时为ON/OFF控制）积分时间（I）：0~3600Sec（设0时无积分作用）微分时间（D）：0~3600Sec（设0时无积分作用）比例周期：1~100Sec位式控制输出滞环宽度：1~100℃（或其它PV单位）●其它1．绝缘电阻：>50M（500VDC）2．绝缘强度：1500VAC/1分钟3．功耗：<10VA4．使用环境：0~50℃，30~85%RH的无腐蚀性气体的场合5．重量：约0.5Kg（C900 STA）外型、按装开孔及接线●外型及开孔尺寸外形尺寸●接线图（有特殊订货以仪表本身接线图为准）●型号命名*1自主较正功能不能用于W.A类型。
XM系列智能仪表使用手册XMA数字显示PID控制仪1一、概述XMA系列数字显示PID控制仪，是以微电脑为核心的新一代智能化仪表。
可配合多种标准传感器或变送器，对温度、压力、液位、流量、重量等各种工业过程参数进行测量、显示与PID控制。
