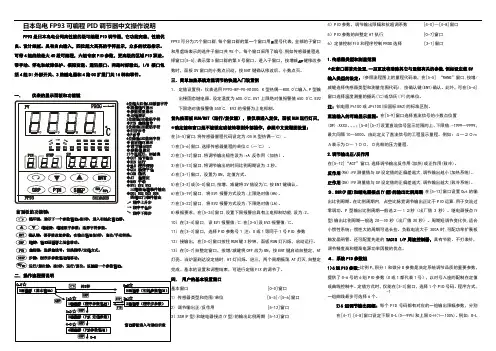

日本岛电FP93调节器中文操作说明

日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。

一．仪表的显示面板和功能键二．操作流程图说明FP93可分为六个窗口群,全部的子窗口和用虚线表示的选件子窗口共95个。

每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。

三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。

设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。

首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。

1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。

4)在[3-1]窗口，设置为ON，定值方式。

5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。

6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。

7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。

8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。

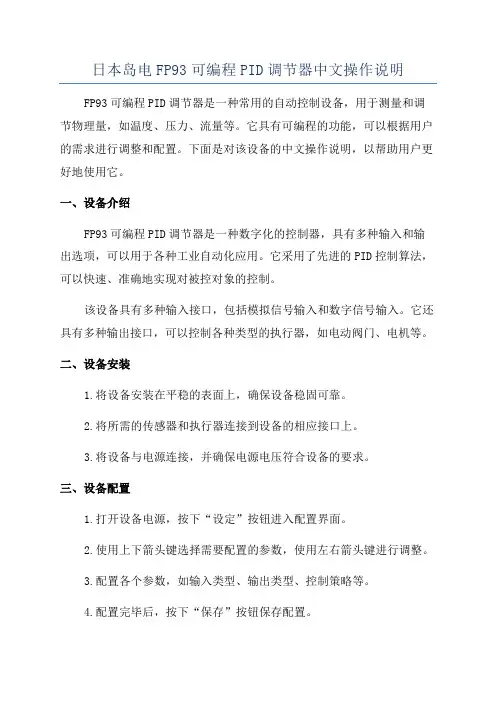

日本岛电FP93可编程PID调节器中文操作说明FP93可编程PID调节器是一种常用的自动控制设备，用于测量和调节物理量，如温度、压力、流量等。

它具有可编程的功能，可以根据用户的需求进行调整和配置。

下面是对该设备的中文操作说明，以帮助用户更好地使用它。

一、设备介绍FP93可编程PID调节器是一种数字化的控制器，具有多种输入和输出选项，可以用于各种工业自动化应用。

它采用了先进的PID控制算法，可以快速、准确地实现对被控对象的控制。

该设备具有多种输入接口，包括模拟信号输入和数字信号输入。

它还具有多种输出接口，可以控制各种类型的执行器，如电动阀门、电机等。

二、设备安装1.将设备安装在平稳的表面上，确保设备稳固可靠。

2.将所需的传感器和执行器连接到设备的相应接口上。

3.将设备与电源连接，并确保电源电压符合设备的要求。

三、设备配置1.打开设备电源，按下“设定”按钮进入配置界面。

2.使用上下箭头键选择需要配置的参数，使用左右箭头键进行调整。

3.配置各个参数，如输入类型、输出类型、控制策略等。

4.配置完毕后，按下“保存”按钮保存配置。

5.按下“退出”按钮退出配置界面。

四、设备调试1.进入设备的运行界面，可以看到当前的实时数值。

2.使用上下箭头键可以切换不同的参数显示。

3.如果需要改变一些参数的值，可以使用左右箭头键进行调整。

4.如果需要修改PID控制策略，可以进入配置界面进行调整。

5.注意设备的输出信号是否正确，确保执行器能够正常工作。

五、设备维护1.定期清洁设备表面，确保设备正常工作。

2.定期检查设备的连接线路，确保接触良好。

3.定期校准设备的传感器和执行器，确保测量和控制的准确性。

六、注意事项1.在配置设备时，确保选择正确的输入和输出类型，以免发生意外。

2.在调试设备时，注意保护自身安全，避免接触高温和高压装置。

3.使用设备时，注意仪表的精度和稳定性，确保控制效果良好。

4.注意设备的工作环境，避免出现湿度、震动等不利于设备正常工作的条件。

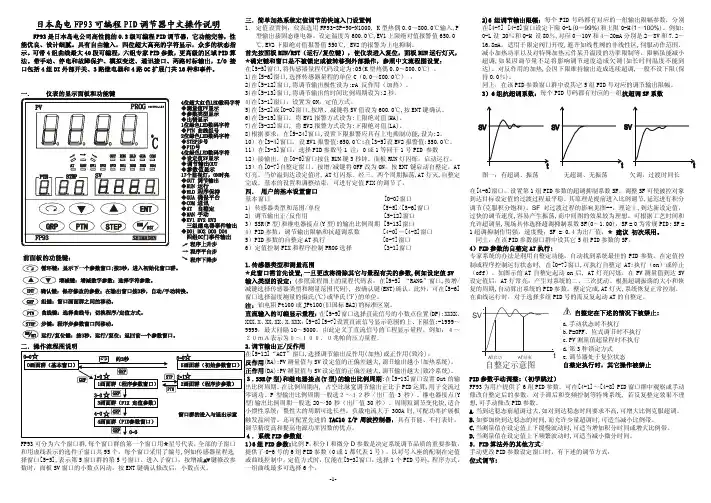

日本岛电 FP93 可编程 PID 调节器中文操作说明FP93 是日本岛电公司高性能的 0.3 级可编程 PID 调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带 4 组曲线最大 40 段可编程，六组专家 PID 参数，更高级的区域 PID 算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括 4 组 DI 外部开关、3 路继电器和 4 路 OC 扩展门共 16 种和事件。

一．仪表的显示面板和功能键三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用 FP93-8P-90-N1000, K 型热偶 0.0～800.0℃输入,P型输出接固态继电器。

设定温度为600.0℃,EV1 上限绝对值报警值650.0℃,EV2 下限绝对值报警值550℃, EV2 的报警为上电抑制。

首先按面板 RUN/RST（运行/复位键），使仪表进入复位，面板 RUN 运行灯灭，确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：在[5-5]窗口,将传感器量程代码设定为:05(K 型热偶 0.0～800.0℃) 。

1)在[5-6]窗口,选择传感器量程的单位 C（0.0～800.0℃）。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

3)在[5-13]窗口,将调节输出的时间比例周期设为:2 秒。

2)6 组调节输出限幅：每个 PID 号码都有对应的一组输出限幅参数，分别在[4-7] [4-8]窗口设定下限 O-L(0～99%)和上限 O-H(1～100%)。

例如: O-L设 20％和 O-H 设 80％,对应 0～10V 和 4～20mA 分别是 2～8V 和 7.2～16.8mA。

适用于限定阀门开度,避开如线性阀的非线性区,伺服动作范围、减小加热功率以及对特殊加热元件某升温段的功率限制等。

限幅虽能减小超调,如果因调节量不足将影响调节速度造成欠调(如长时间温度不能到达)。

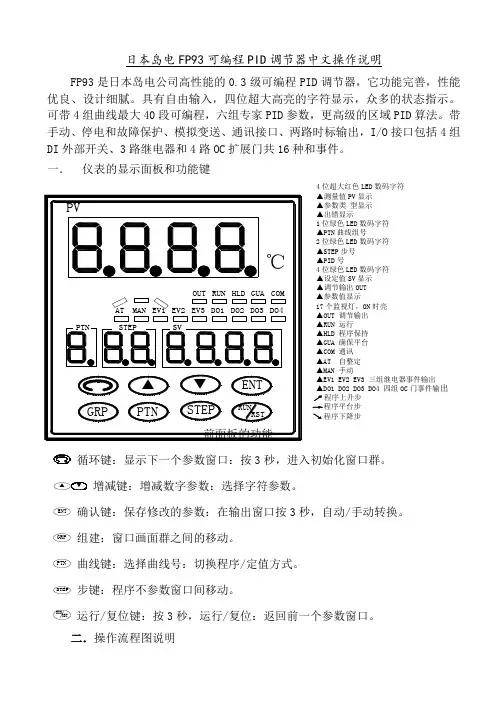

日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。

一．仪表的显示面板和功能键4位超大红色LED数码字符▲测量值PV显示▲参数类型显示▲出错显示1位绿色LED数码字符▲PTN曲线组号2位绿色LED数码字符▲STEP步号▲PID号4位绿色LED数码字符▲设定值SV显示▲调节输出OUT▲参数值显示17个监视灯，ON时亮▲OUT调节输出▲RUN运行▲HLD程序保持▲GUA确保平台▲COM通讯▲AT自整定▲MAN手动▲EV1EV2EV3三组继电器事件输出▲DO1DO2DO3DO4四组OC门事件输出↗程序上升步→程序平台步↘程序下降步前面板的功能循环键：显示下一个参数窗口：按3秒，进入初始化窗口群。

增减键：增减数字参数：选择字符参数。

E N T确认键：保存修改的参数：在输出窗口按3秒，自动/手动转换。

G R P组建：窗口画面群之间的移动。

P T N曲线键：选择曲线号：切换程序/定值方式。

S T E P步键：程序不参数窗口间移动。

R U NR S T运行/复位键：按3秒，运行/复位：返回前一个参数窗口。

二．操作流程图说明FP93可分为六个窗口群,每个窗口群的第一个窗口用 星号代表，全部的子窗口和用虚线表示的选件子窗口共95个。

每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。

进入子窗口，按增减 键修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。

三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-1P-90-N1000,K型热偶0.0～800.0℃输入,P 型输出接固态继电器。

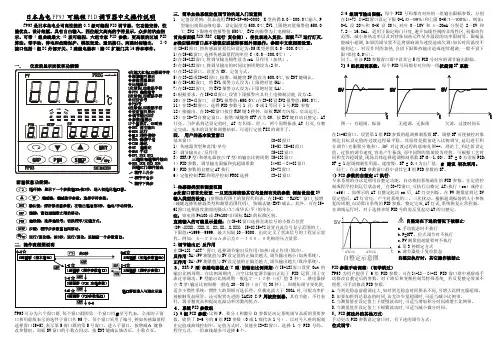

日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID 算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。

FP93可分为六个窗口群,每个窗口群的第一个窗口用.星号代表，全部的子窗口和用虚线表示的选件子窗口共95个。

每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。

进入子窗口，按增减ù 键修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。

三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-8P-90-0000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。

设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。

首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，.确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。

1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。

4)在[3-1]窗口，设置为ON，定值方式。

5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。

6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。

7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。

此外[4-3]I=OFF时为比例微分PD调节
[4-4]D=OFF时为比例积分PI调节
I=OFF和D=OFF时为纯比例P来自节五．程序控制方式一组曲线的设定以及相关参数的示意图
1.设置顺序（初次设置时带?星号的可跳过）
1设定曲线的分组格式[5-1]
⑵确定程序运行的时间单位[5-2]
进入曲线的设定
⑶设定曲线的步（段）数[1-2]
同上，在该PID参数窗口群中设其它5组PID参数的SF。
4）PID参数的自整定AT执行:
专家系统的办法是利用自整定功能，自动找到系统最佳的PID参数。在定值控制或程序控制运行状态时, 在[0-7]窗口,可执行自整定AT:执行（on）或停止（off）。如图示的AT自整定起动on后,AT灯亮闪烁，在PV测量值到达SV设定值后，AT灯常亮，产生对系统的二、三次扰动。根据超调振荡的大小和恢复的周期,自动算出系统的PID参数。整定完成,AT灯灭,系统恢复正常控制。
同上，在该PID参数窗口群中设其它5组PID号对应的调节输出限幅。
3）6组抗超调系数：每个PID号码都有对应的一组抗超调SF系数
图一：有超调、振荡无超调、无振荡欠调，过渡时间长
在[4-6]窗口，设置第1组PID参数的超调抑制系数SF。调整SF可使被控对象到达目标设定值的过渡过程最平稳。其原理是提前进入比例调节,延迟进行积分调节(克服积分饱和)。SF对过渡过程的影响见图--，理论上,到达新设定值，过快的调节速度,容易产生振荡,而中间图的效果较为理想。可根据工艺时间和允许超调量,现场具体选择超调抑制系数SF(0～1.00)，SF=0为常规PID;SF=1超调抑制作用强，速度慢；SF=0.4为出厂值，?建议初次采用。
四． 用户的基本设置窗口
基本窗口 [0-0]窗口

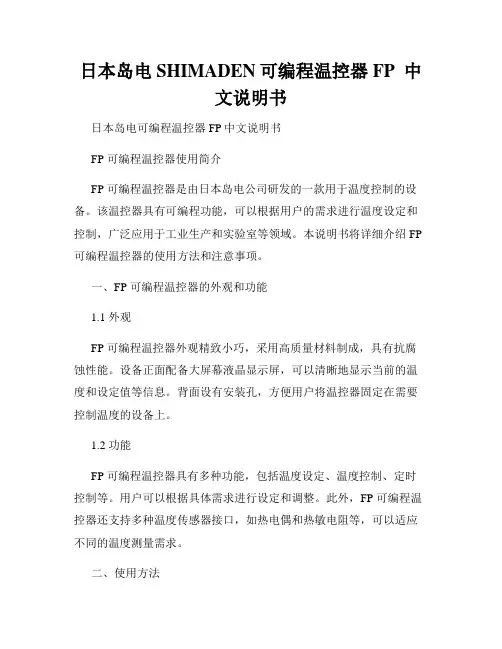

日本岛电SHIMADEN可编程温控器FP 中文说明书日本岛电可编程温控器FP中文说明书FP 可编程温控器使用简介FP 可编程温控器是由日本岛电公司研发的一款用于温度控制的设备。

该温控器具有可编程功能，可以根据用户的需求进行温度设定和控制，广泛应用于工业生产和实验室等领域。

本说明书将详细介绍 FP 可编程温控器的使用方法和注意事项。

一、FP 可编程温控器的外观和功能1.1 外观FP 可编程温控器外观精致小巧，采用高质量材料制成，具有抗腐蚀性能。

设备正面配备大屏幕液晶显示屏，可以清晰地显示当前的温度和设定值等信息。

背面设有安装孔，方便用户将温控器固定在需要控制温度的设备上。

1.2 功能FP 可编程温控器具有多种功能，包括温度设定、温度控制、定时控制等。

用户可以根据具体需求进行设定和调整。

此外，FP 可编程温控器还支持多种温度传感器接口，如热电偶和热敏电阻等，可以适应不同的温度测量需求。

二、使用方法2.1 基本操作FP 可编程温控器的基本操作非常简单。

开机后，用户可以通过旋转控制按钮选择不同的菜单选项，然后通过按下按钮进行确认。

液晶显示屏会清晰展示当前的操作界面和相应的参数。

2.2 温度设定在温度设定菜单下，用户可以根据需要将温度设定为目标值。

通过旋转控制按钮，使光标移动到温度设定项上，然后按下按钮进行数值调整。

调整完成后，按下按钮确认设定值，并返回操作界面。

2.3 温度控制FP 可编程温控器支持多种温度控制模式，如比例控制、PID控制等。

在温度控制菜单下，用户可以选择合适的控制模式，并进行相应的参数设定。

设定完成后，温控器将会根据设定值进行温度控制。

2.4 定时控制通过定时控制功能，用户可以设定温度控制器在特定的时间段内执行不同的控制策略。

在定时控制菜单下，用户可以设置多个时间段和相应的控制参数。

这样，温控器就能按照设定的时间段进行温度控制，实现更加精细的控制要求。

三、注意事项3.1 请注意安装位置在安装 FP 可编程温控器时，请选择合适的安装位置，并确保设备固定牢固。

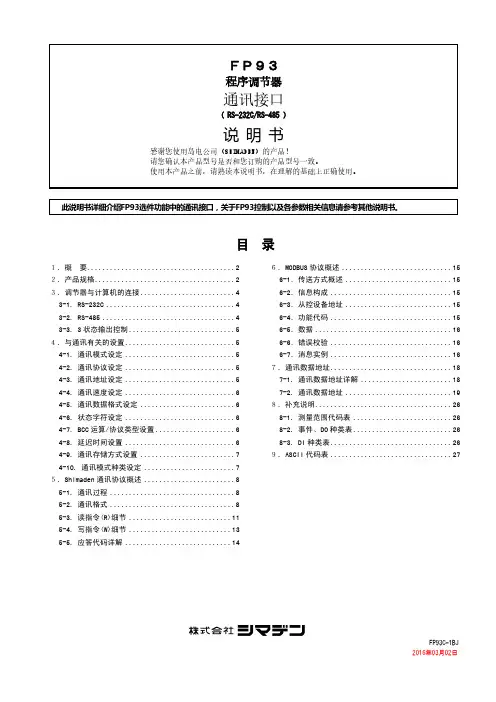

目 录１．概 要 ....................................... 2 ２．产品规格 ..................................... 2 ３．调节器与计算机的连接 ......................... 4 3-1. RS-232C .................................. 4 3-2. RS-485 ................................... 4 3-3. 3状态输出控制 ............................ 5 ４．与通讯有关的设置 ............................. 5 4-1. 通讯模式设定 ............................. 5 4-2. 通讯协议设定 ............................. 5 4-3. 通讯地址设定 ............................. 5 4-4. 通讯速度设定 ............................. 6 4-5. 通讯数据格式设定 ......................... 6 4-6. 状态字符设定 ............................. 6 4-7. BCC 运算/协议类型设置 ..................... 6 4-8. 延迟时间设置 ............................. 6 4-9. 通讯存储方式设置 ......................... 7 4-10. 通讯模式种类设定 ........................ 7 ５．Shimaden 通讯协议概述 ........................ 8 5-1. 通讯过程 ................................. 8 5-2. 通讯格式 ................................. 8 5-3. 读指令(R)细节 ........................... 11 5-4. 写指令(W)细节 ........................... 13 5-5. 应答代码详解 . (14)６．MODBUS 协议概述 ............................. 15 6-1．传送方式概述 ............................ 15 6-2．信息构成 ................................ 15 6-3．从控设备地址 ............................ 15 6-4．功能代码 ................................ 15 6-5．数据 .................................... 16 6-6．错误校验 ................................ 16 6-7．消息实例 ................................ 16 ７．通讯数据地址 ................................ 18 7-1. 通讯数据地址详解 ........................ 18 7-2. 通讯数据地址 ............................ 19 ８．补充说明 .................................... 26 8-1. 测量范围代码表 .. (26)8-2. 事件、DO 种类表 .......................... 26 8-3. DI 种类表 ................................ 26 ９．ASCII 代码表 .. (27)FP93C-1BJ2016年03月02日１．概要FP93通讯接口支持RS-232C / RS-485两种通讯方式。

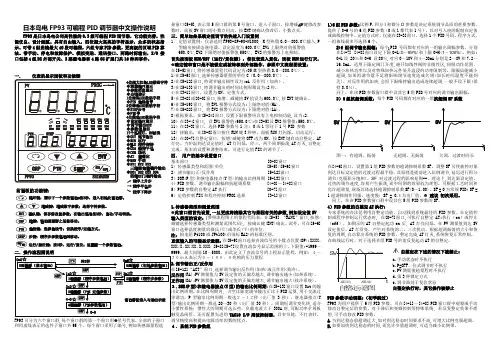

v1.0 可编辑可修改日本岛电FP93可编程PID 调节器中文操作说明FP93是日本岛电公司高性能的级可编程PID 调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线最大40段可编程，六组专家PID 参数，更高级的区域PID 算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括4组DI 外部开关、3路继电器和4路OC 扩展门共16种和事件。

一． 仪表的显示面板和功能键二．操作流程图说明FP93可分为六个窗口群,每个窗口群的第一个窗口用全部的子窗口和用虚线表示的选件子窗口共95个。

每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。

进入子窗口，按增减数时，面板SV 窗口的小数点闪动，按ENT 键确认修改后，小数点灭。

三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K 型热偶～800.0℃输入,P 型输出接固态继电器。

设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。

首先按面板RUN/RST （运行/复位键），使仪表进入复位，面板RUN 运行灯灭， 在[5-5]窗口,将传感器量程代码设定为:05(K 型热偶～℃) 。

1)在[5-6]窗口,选择传感器量程的单位C （～℃） 。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。

4)在[3-1]窗口，设置为ON ，定值方式。

5)在[3-2]或[0-0]窗口,按增、减键将SV 值设为℃,按ENT 键确认。

6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。

7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。

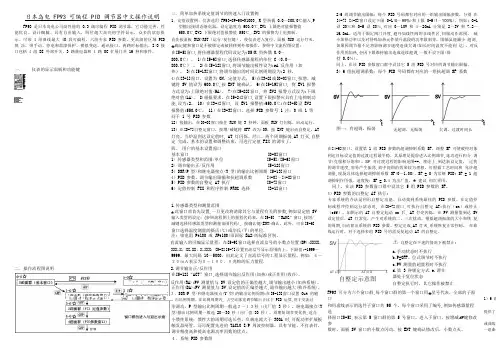

日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。

一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。

每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。

三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。

设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。

首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。

1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。

4)在[3-1]窗口，设置为ON，定值方式。

5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。

6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。

7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。

8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。

10）在[3-4]窗口, 设EV1报警值:650.0℃;在[3-5]设EV2报警值:550.0℃。

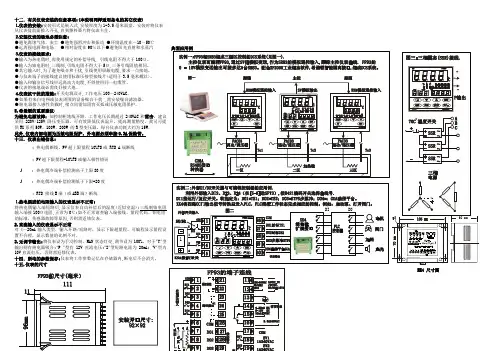

十二．有关仪表安装的注意事项:(本说明同样适用岛电的其它仪表)⒈仪表的安装:安装形式是嵌入式,安装厚度为1-3.5毫米面盘。

安装时将仪表从仪表盘前面推入开孔,直到塑料簧片将仪表卡住。

⒉安装仪表的场地必须注意:●避免腐蚀气体、灰尘 ●避免强烈冲击和振动 ●环境温度在－10～50℃ ●远离强电源和电场 ●相对湿度在90％以下●避免阳光直射和水蒸汽 ⒊仪表的接线要求:●输入为热电偶时,需使用规定的补偿导线, 引线电阻不得大于100Ω。

●输入为铂电阻时,三线制,引线电阻不得大于5Ω,三条引线阻值相同。

●其它输入时,为了避免噪音和干扰,引线使用屏蔽电缆,要求一点接地。

●与仪表端子的接线建议使用标准压接型接线片(适用于3.5毫米螺丝)。

●输入和输出信号线应远离动力电缆,不得使用同一电缆管。

●仪表的接地端必需良好接大地。

⒋仪表抗干扰的措施:开关电源设计,工作电压100～240VAC 。

● 如果有来自电网或仪表周围的设备噪音干扰 ,需安装噪音滤波器。

● 继电器接入感性负载时,接点间需加阻容灭弧或压敏电阻保护。

5.希曼顿的重要建议:为避免电源故障：如控制柜地线开路、工作电压长期超过240VAC 和雷击。

建议采用220V/125V 降压变压器。

可有效降低仪表温升，提高测量精度。

我司可提供RU 系列50W 、100W 、200W 的R 型变压器。

每台仪表功耗大约为15W 。

此外,仪表内部电源为压敏电阻保护，外电源必须串接0.3A 保险管。

十三．仪表出错信息:: 热电偶断线，PV 超上限量程10%FS 或 RTD A 端断线: PV 超下限量程-10%FS 或输入极性错误J : 热电偶冷端补偿检测高于上限80度J : 热电偶冷端补偿检测低于下限-20度: RTD 接线B 端（或ABB 端）断线⒈热电偶或铂电阻输入的仪表显示不正常: 将热电偶输入端短路后,显示仪表自动补偿后的温度(近似室温);三线制铂电阻输入端接100Ω电阻,正常为0℃;如不正常请查输入端接线、量程代码、铂电阻 的标准、传感器故障等原因,否则需返修仪表。
