高中物理竞赛辅导讲义第8篇 稳恒电流【知识梳理】一、基尔霍夫定律（适用于任何复杂电路） 1． 基尔霍夫第一定律（节点电流定律）流入电路任一节点（三条以上支路汇合点）的电流强度之和等于流出该节点的电流强度之和。
即∑I =0。
若某复杂电路有n 个节点，但只有（n −1）个独立的方程式。
2． 基尔霍夫第二定律（回路电压定律）对于电路中任一回路，沿回路环绕一周，电势降落的代数和为零。
即∑U =0。
若某复杂电路有m 个独立回路，就可写出m 个独立方程式。
二、等效电源定理1． 等效电压源定理（戴维宁定理）两端有源网络可以等效于一个电压源，其电动势等于网络的开路端电压，其内阻等于从网络两端看除源（将电动势短路，内阻仍保留在网络中）网络的电阻。
2． 等效电流源定理（诺尔顿定理）两端有源网络可等效于一个电流源，电流源的电流I 0等于网络两端短路时流经两端点的电流，内阻等于从网络两端看除源网络的电阻。
三、叠加原理若电路中有多个电源，则通过电路中任一支路的电流等于各个电动势单独存在时，在该支路产生的电流之和（代数和）。
四、Y−△电路的等效代换如图所示的（a ）（b ）分别为Y 网络和△网络，两个网络中的6个电阻满足一定关系时完全等效。
1． Y 网络变换为△网络122331123R R R R R R R R ++=， 122331231R R R R R R R R ++=122331312R R R R R R R R ++=2． △网络变换为Y 网络12311122331R R R R R R =++，23122122331R R R R R R =++，31233122331R R R R R R =++五、电流强度与电流密度 1．电流强度 （1）定义式：q I t∆=∆。
（2）宏观决定式：U I R=。
（3）微观决定式：I neSv =。

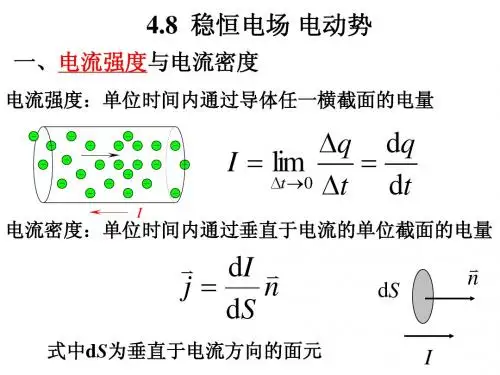

2．电流密度在通常的电路问题中，流过导线截面的电流用电流强度描述就可以了，但在讨论大块导体中电流的流动情况时，用电流强度描述就过于粗糙了。
高二物理 第十四章稳恒电流第一节、第二节、第三节 知识精讲 人教版【本讲教育信息】一. 教学内容：第十四章稳恒电流第一节欧姆定律第二节电阻定律电阻率第三节半导体与其应用二. 知识要点：1. 电流电流的定义式：tq I =，适用于任何电荷的定向移动形成的电流。
对于金属导体有I=nqvS 〔n 为单位体积内的自由电子个数，S 为导线的横截面积，v 为自由电子的定向移动速率，约为10－5m/s ，远小于电子热运动的平均速率105m/s ，更小于电场的传播速率3×108m/s 〕，这个公式只适用于金属导体，千万不要到处套用。
2. 电阻定律导体的电阻R 跟它的长度l 成正比，跟它的横截面积S 成反比。
sl R ρ= 〔1〕ρ是反映材料导电性能的物理量，叫材料的电阻率〔反映该材料的性质，不是每根具体的导线的性质〕。
单位是Ω m 。
〔2〕纯金属的电阻率小，合金的电阻率大。
〔3〕材料的电阻率与温度有关系：① 金属的电阻率随温度的升高而增大〔可以理解为温度升高时金属原子热运动加剧，对自由电子的定向移动的阻碍增大。
铂较明显，可用于做温度计；锰铜、镍铜几乎不随温度而变，可用于做标准电阻〕。
② 半导体的电阻率随温度的升高而减小〔半导体靠自由电子和空穴导电，温度升高时半导体中的自由电子和空穴的数量增大，导电能力提高〕。
③ 有些物质当温度接近0 K 时，电阻率突然减小到零——这种现象叫超导现象。
能够发生超导现象的物体叫超导体。
材料由正常状态转变为超导状态的温度叫超导材料的转变温度T C 。
我国科学家在1989年把T C 提高到130K 。
现在科学家们正努力做到室温超导。
3. 欧姆定律RU I =〔适用于金属导体和电解液，不适用于气体导电〕。
电阻的伏安特性曲线：注意I —U 曲线和U —I 曲线的区别。
还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线不再是过原点的直线。
[例1] 实验室用的小灯泡灯丝的I —U 特性曲线可用以下哪个图象来表示〔 〕解：灯丝在温度达到一定值时会发光发热，而且温度能达到很高，因此必须考虑到灯丝的电阻随温度的变化而变化。

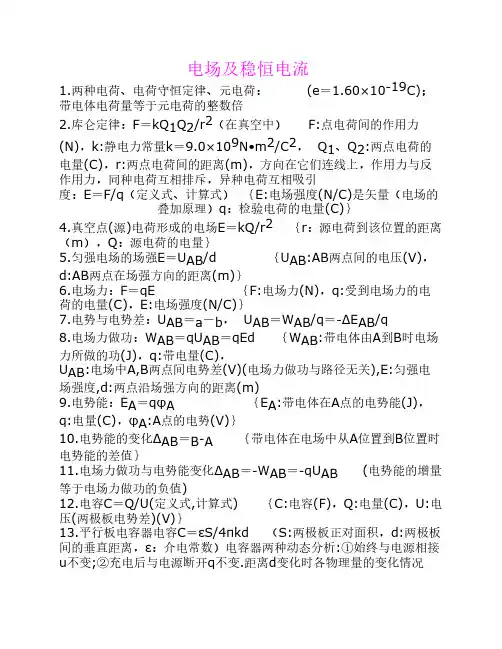

电场及稳恒电流1.两种电荷、电荷守恒定律、元电荷： (e＝1.60×10-19C)；带电体电荷量等于元电荷的整数倍2.库仑定律：F＝kQ1Q2/r2（在真空中） F:点电荷间的作用力(N)，k:静电力常量k＝9.0×109N•m2/C2， Q1、Q2:两点电荷的电量(C)，r:两点电荷间的距离(m)，方向在它们连线上，作用力与反作用力，同种电荷互相排斥，异种电荷互相吸引3.电场强度：E＝F/q（定义式、计算式）｛E:电场强度(N/C)是矢量（电场的叠加原理）q：检验电荷的电量(C)｝4.真空点(源)电荷形成的电场E＝kQ/r2｛r：源电荷到该位置的距离（m），Q：源电荷的电量｝5.匀强电场的场强E＝U AB/d ｛U AB:AB两点间的电压(V)，d:AB两点在场强方向的距离(m)｝6.电场力：F＝qE ｛F:电场力(N)，q:受到电场力的电荷的电量(C)，E:电场强度(N/C)｝7.电势与电势差：U AB＝a－b， U AB＝W AB/q＝-ΔE AB/q8.电场力做功：W AB＝qU AB＝qEd ｛W AB:带电体由A到B时电场力所做的功(J)，q:带电量(C)，U AB:电场中A,B两点间电势差(V)(电场力做功与路径无关),E:匀强电场强度,d:两点沿场强方向的距离(m)9.电势能：E A＝qφA｛E A:带电体在A点的电势能(J)，q:电量(C)，φA:A点的电势(V)｝10.电势能的变化ΔAB＝B-A｛带电体在电场中从A位置到B位置时电势能的差值｝11.电场力做功与电势能变化ΔAB＝-W AB＝-qU AB (电势能的增量等于电场力做功的负值)12.电容C＝Q/U(定义式,计算式) ｛C:电容(F)，Q:电量(C)，U:电压(两极板电势差)(V)｝13.平行板电容器电容C＝εS/4πkd （S:两极板正对面积，d:两极板间的垂直距离，ε：介电常数）电容器两种动态分析:①始终与电源相接u不变;②充电后与电源断开q不变.距离d变化时各物理量的变化情况14.带电粒子在电场中的加速(V o＝0)：W＝ΔE K或qU＝mV t2/2，V t ＝(2qU/m)1/215.带电粒子沿垂直电场方向以速度V o进入匀强电场时的偏转(不考虑重力作用的情况下)类平抛运动：垂直电场方向: 匀速直线运动L＝V o t(在带等量异种电荷的平行极板中：E＝U/d)平行电场方向: 初速度为零的匀加速直线运动d＝at2/2，a ＝F/m＝qE/m注:①两个完全相同的带电金属小球接触时,电量分配规律:原带异种电荷的先中和后平分,原带同种电荷的总量平分；②静电场的电场线从正电荷出发终止于负电荷,电场线不相交,切线方向为场强方向,电场线密处场强大,顺着电场线电势越来越低,电场线与等势线垂直；变化电场的电场线是闭合的:电磁场.③常见电场的电场线分布要求熟记，特别是等量同种电荷和等量异种电荷连线上及中垂线上的场强④电场强度（矢量）与电势（标量）均由电场本身决定,而电场力与电势能还与带电体带的电量多少和电荷正负有关；⑤处于静电平衡导体是个等势体,其表面是个等势面,导体外表面附近的电场线垂直于导体表面(距导体远近不同的等势面的特点?)，导体内部合场强为零,导体内部没有净电荷,净电荷只分布于导体外表面；⑥电容单位换算：1F＝106μF＝1012PF；⑦电子伏(eV)是能量的单位,1eV＝1.60×10-19J；十一、恒定电流6．串、并联电路的基本性质和特点串联电路I1＝I2＝IU＝U1＋U2R＝R1＋R2＝U1＝U，U2＝U1.电流强度：宏观:I＝q/t(定义式) (I:电流强度(A),q:在时间t内通过载面的电量(C),t:时间(s)微观:I＝nesv (n单位体积自由电何数,e自由电荷电量,s导体截面积,v自由电荷定向移动速率)2.欧姆定律：I＝U/R ｛I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝3.电阻、电阻定律：R＝ρL/S ｛ρ:电阻率(Ω•m)，L:导体的长度(m)，S:导体横截面积(m2)｝4.闭合电路欧姆定律：I＝E/(r+R)或E＝Ir+IR也可以是E＝U内+U外｛I:电路中的总电流(A)，E:电源电动势(V)，R:外电路电阻(Ω)，r:电源内阻(Ω)｝5.电功与电功率:W＝Pt= UIt, P＝UI ｛W:电功(J),U:电压(V),I:电流(A),t:时间(s),P:电功率(W)｝6.焦耳定律：Q＝I2Rt ｛Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝7.纯电阻电路中:由于I＝U/R,W＝Q，因此W＝QU＝UIt＝I2Rt＝U2t/R8.电源总动率、电源输出功率、电源效率：P总＝IE，P出＝IU，η＝P 出/P总｛I:电路总电流(A)，E:电源电动势(V)，U:路端电压(V)，η：电源效率｝9.电路的串/并联串联电路(P、U与R成正比) 并联电路(P、I 与R成反比)电阻关系(串同并反) R串＝R1+R2+R3+ 1/R并＝1/R1+1/R2+1/R3+电流关系 I总＝I1＝I2＝I3 I并＝I1+I2+I3+电压关系 U总＝U1+U2+U3+ U总＝U1＝U2＝U3功率分配 P总＝P1+P2+P3+ P总＝P1+P2+P3+ 10.欧姆表测电阻一：《电场》(1)电路组成内电路和外电路1 .两小球质量不相等，并分别带有不等量的异种电荷，其中q1是正电荷，q2是负电荷，且q1> q2，用细线悬挂于O点，如果在整个空间施加一个水平向左的匀强电场，则不可能出现的平衡状态是( )2. 如图所示，在光滑的水平绝缘平面上固定着三个等质量的可视为质点的带电小球A、B、C，三球排成一条直线，若释放A球（另外两球仍固定，下同）则释放瞬间A球的加速度为1米／秒2，方向向左；若释放C 球，则C球的瞬时加速度为2米／秒2，方向向右。

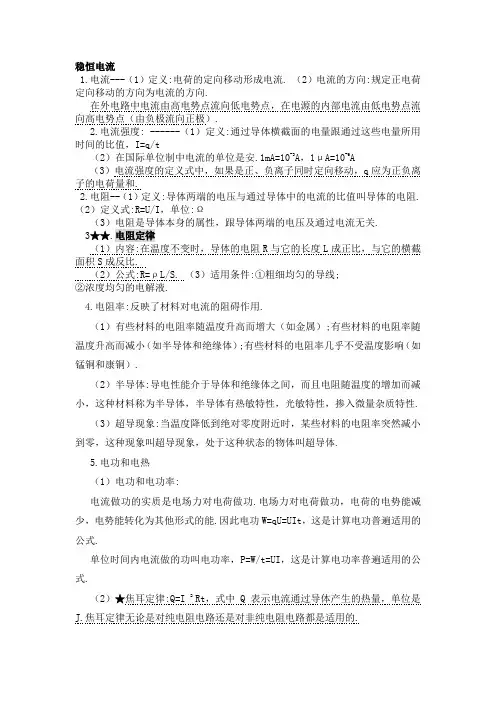

稳恒电流1.电流---（1）定义:电荷的定向移动形成电流. （2）电流的方向:规定正电荷定向移动的方向为电流的方向.在外电路中电流由高电势点流向低电势点，在电源的内部电流由低电势点流向高电势点（由负极流向正极）.2.电流强度: ------（1）定义:通过导体横截面的电量跟通过这些电量所用时间的比值，I=q/t（2）在国际单位制中电流的单位是安.1mA=10-3A，1μA=10-6A（3）电流强度的定义式中，如果是正、负离子同时定向移动，q应为正负离子的电荷量和.2.电阻--（1）定义:导体两端的电压与通过导体中的电流的比值叫导体的电阻. （2）定义式:R=U/I，单位:Ω（3）电阻是导体本身的属性，跟导体两端的电压及通过电流无关.3★★.电阻定律（1）内容:在温度不变时，导体的电阻R与它的长度L成正比，与它的横截面积S成反比.（2）公式:R=ρL/S. （3）适用条件:①粗细均匀的导线;②浓度均匀的电解液.4.电阻率:反映了材料对电流的阻碍作用.（1）有些材料的电阻率随温度升高而增大（如金属）;有些材料的电阻率随温度升高而减小（如半导体和绝缘体）;有些材料的电阻率几乎不受温度影响（如锰铜和康铜）.（2）半导体:导电性能介于导体和绝缘体之间，而且电阻随温度的增加而减小，这种材料称为半导体，半导体有热敏特性，光敏特性，掺入微量杂质特性. （3）超导现象:当温度降低到绝对零度附近时，某些材料的电阻率突然减小到零，这种现象叫超导现象，处于这种状态的物体叫超导体.5.电功和电热（1）电功和电功率:电流做功的实质是电场力对电荷做功.电场力对电荷做功，电荷的电势能减少，电势能转化为其他形式的能.因此电功W=qU=UIt，这是计算电功普遍适用的公式. 单位时间内电流做的功叫电功率，P=W/t=UI，这是计算电功率普遍适用的公式. （2）★焦耳定律:Q=I 2 Rt，式中Q表示电流通过导体产生的热量，单位是J.焦耳定律无论是对纯电阻电路还是对非纯电阻电路都是适用的.（3）电功和电热的关系①纯电阻电路消耗的电能全部转化为热能，电功和电热是相等的.所以有W=Q，UIt=I 2 Rt，U=IR（欧姆定律成立），②非纯电阻电路消耗的电能一部分转化为热能，另一部分转化为其他形式的能.所以有W>Q，UIt>I 2 Rt，U>IR（欧姆定律不成立）.★ 6.串并联电路电路串联电路(P、U与R成正比) 并联电路(P、I 与R成反比)电阻关系 R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+电流关系 I总=I1=I2=I3I并=I1+I2+I3+电压关系 U总=U1+U2+U3+ U总=U1=U2=U3=功率分配 P总=P1+P2+P3+ P总=P1+P2+P3+7.电动势 --（1）物理意义:反映电源把其他形式能转化为电能本领大小的物理量.例如一节干电池的电动势E=15V，物理意义是指:电路闭合后，电流通过电源，每通过1C的电荷，干电池就把15J的化学能转化为电能.（2）大小:等于电路中通过1C电荷量时电源所提供的电能的数值，等于电源没有接入电路时两极间的电压，在闭合电路中等于内外电路上电势降落之和E=U外+U内.★★ 8.闭合电路欧姆定律（1）内容:闭合电路的电流强度跟电源的电动势成正比，跟闭合电路总电阻成反比.（2）表达式:I=E/（R+r）（3）总电流I和路端电压U随外电阻R的变化规律当R增大时，I变小，又据U=E-Ir知，U变大.当R增大到∞时，I=0，U=E（断路）.当R减小时，I变大，又据U=E-Ir知，U变小.当R减小到零时，I=E r ，U=0（短路）.9.路端电压随电流变化关系图像U端=E-Ir.上式的函数图像是一条向下倾斜的直线.纵坐标轴上的截距等于电动势的大小;横坐标轴上的截距等于短路电流I短;图线的斜率值等于电源内阻的大小.10.闭合电路中的三个功率（1）电源的总功率:就是电源提供的总功率，即电源将其他形式的能转化为电能的功率，也叫电源消耗的功率 P总=EI.（2）电源输出功率:整个外电路上消耗的电功率.对于纯电阻电路，电源的输出功率.P出=I 2 R=[E/（R+r）] 2 R ，当R=r时，电源输出功率最大，其最大输出功率为Pmax=E 2/ 4r（3）电源内耗功率:内电路上消耗的电功率 P内 =U内I=I 2 r（4）电源的效率:指电源的输出功率与电源的功率之比，即η=P出 /P总=IU/IE =U /E .11.电阻的测量原理是欧姆定律.因此只要用电压表测出电阻两端的电压，用安培表测出通过电流，用R=U/ I 即可得到阻值.①内、外接的判断方法:若R x 大大大于R A ，采用内接法;R x 小小小于R V ，采用外接法.②滑动变阻器的两种接法:分压法的优势是电压变化范围大;限流接法的优势在于电路连接简便，附加功率损耗小.当两种接法均能满足实验要求时，一般选限流接法.当负载RL较小、变阻器总阻值较大时（RL的几倍），一般用限流接法.但以下三种情况必须采用分压式接法:a.要使某部分电路的电压或电流从零开始连接调节，只有分压电路才能满足.b.如果实验所提供的电压表、电流表量程或电阻元件允许最大电流较小，采用限流接法时，无论怎样调节，电路中实际电流（压）都会超过电表量程或电阻元件允许的最大电流（压），为了保护电表或电阻元件免受损坏，必须要采用分压接法电路.c.伏安法测电阻实验中，若所用的变阻器阻值远小于待测电阻阻值，采用限流接法时，即使变阻器触头从一端滑至另一端，待测电阻上的电流（压）变化也很小，这不利于多次测量求平均值或用图像法处理数据.为了在变阻器阻值远小于待测电阻阻值的情况下能大范围地调节待测电阻上的电流（压），应选择变阻器的分压接法.交变电流1.交变电流:大小和方向都随时间作周期性变化的电流，叫做交变电流.按正弦规律变化的电动势、电流称为正弦交流电.2.正弦交流电 ----（1）函数式:e=E m sinωt （其中★E m =NBSω）（2）线圈平面与中性面重合时，磁通量最大，电动势为零，磁通量的变化率为零，线圈平面与中心面垂直时，磁通量为零，电动势最大，磁通量的变化率最大.（3）若从线圈平面和磁场方向平行时开始计时，交变电流的变化规律为i=I m cosωt..（4）图像:正弦交流电的电动势e、电流i、和电压u，其变化规律可用函数图像描述。
第14讲 电磁场与电磁波 课程标准课标解读 1.初步了解麦克斯韦电磁场理论的基本思想，初步了解场的统一性与多样性，体会物理学对统一性的追求。
2.结合牛顿万有引力定律和麦克斯韦电磁场理论，体会物理学发展过程中对统一性的追求。
1.知道电磁场的概念及产生过程.2.了解电磁波的基本特点、发现过程及传播规律，知道电磁波与机械波的区别．知识点01 电磁场1．变化的磁场产生电场(1)实验基础：如图所示，在变化的磁场中放一个闭合电路，电路里就会产生感应电流．(2)麦克斯韦的见解：电路里能产生感应电流，是因为变化的磁场产生了电场，电场促使导体中的自由电荷做定向运动．(3)实质：变化的磁场产生了电场．2．变化的电场产生磁场麦克斯韦假设，既然变化的磁场能产生电场，那么变化的电场也会在空间产生磁场．【知识拓展1】对麦克斯韦电磁场理论的理解(1)变化的磁场产生电场①均匀变化的磁场产生恒定的电场．②非均匀变化的磁场产生变化的电场．③周期性变化的磁场产生同频率的周期性变化的电场．目标导航知识精讲(2)变化的电场产生磁场①均匀变化的电场产生恒定的磁场．②非均匀变化的电场产生变化的磁场．③周期性变化的电场产生同频率的周期性变化的磁场．【即学即练1】麦克斯韦是从牛顿到爱因斯坦这一阶段中最伟大的理论物理学家，他的科学思想和科学方法的重要意义直到20世纪科学革命来临时才充分体现出来，下列关于麦克斯韦的理论，正确的是（）A．均匀变化的电场周围产生均匀变化的磁场B．光是以波动形式传播的一种电磁振动C．水波、声波和电磁波都能在真空中传播D．当电场和磁场同时存在空间某一区域时，就会形成电磁波【答案】B【解析】A．均匀变化的电场周围产生恒定的磁场，故A错误；B．光是以波动形式传播的一种电磁振动，故B正确；C．水波、声波属于机械波，不能在真空中传播；电磁波能在真空中传播，故C错误；D．电磁波是由变化的电场和磁场，从发生区域由近及远传播形成的，故D错误。
