第1章高级仿真入门
在本章中，将学习：
高级仿真的功能。
由高级仿真使用的文件。
使用高级仿真的基本工作流程。
创建FEM和仿真文件。
用在仿真导航器中的文件。
在高级仿真中有限元分析工作的流程。
1.1综述
UGNX4高级仿真是一个综合性的有限元建模和结果可视化的产品，旨在满足设计工
程师与分析师的需要。高级仿真包括一整套前处理和后处理工具，并支持广泛的产品性能
评估解法。图1-1所示为一连杆分析实例。
图1-1连杆分析实例
高级仿真提供对许多业界标准解算器的无缝、透明支持，这样的解算器包括NX
Nastran、MSCNastran、ANSYS和ABAQUS。例如，如果结构仿真中创建网格或解法，则
指定将要用于解算模型的解算器和要执行的分析类型。本软件使用该解算器的术语或“语
言”及分析类型来展示所有网格划分、边界条件和解法选项。另外，还可以求解模型并直
接在高级仿真中查看结果，不必首先导出解算器文件或导入结果。
高级仿真提供基本设计仿真中需要的所有功能，并支持高级分析流程的众多其他功能。
高级仿真的数据结构很有特色，例如具有独立的仿真文件和FEM文件，这有利
于在分布式工作环境中开发有限元（FE）模型。这些数据结构还允许分析师轻松
地共享FE数据去执行多种类型分析。UGNX4高级仿真培训教程
2
高级仿真提供世界级的网格划分功能。本软件旨在使用经济的单元计数来产生高
质量网格。结构仿真支持完整的单元类型（1D、2D和3D）。另外，结构级仿真
使分析师能够控制特定网格公差。例如，这些公差控制着软件如何对复杂几何体
（例如圆角）划分网格。
高级仿真包括许多几何体简化工具，使分析师能够根据其分析需要来量身定制
CAD几何体。例如，分析师可以使用这些工具提高其网格的整体质量，方法是消
除有问题的几何体（例如微小的边）。
高级仿真中专门包含有新的NX传热解算器和NX流体解算器。
NX传热解算器是一种完全集成的有限差分解算器。它允许热工程师预测承受
茶壶建模分析
建模分析：该茶壶主要由“壶身”、“壶嘴”和“壶把”三部分组成。
“壶身”由8条曲线组成，用【通过曲线网格】命令创建；
“壶嘴”由截面线串和样条曲线组成，用【通过曲线网格】命令创建；
“壶把”由一圆和样条曲线组成，用【扫掠】命令创建。
“壶身”曲线组成 “壶嘴”曲线组成 “壶把”曲线组成
壶身曲线的构建
1、 选择【俯视图】，并在【艺术曲线】工具栏中选择【直线和圆弧工具条】，在工具条中选
择 按钮，绘制半径为70的圆。
2、将图形转换到【正二侧视图】，选择【编辑】-【变换】-【平移】-【增量】命令，分别将该圆向上平移2个圆，下平移1个圆，距离均为100mm。
3、用 功能修改第1、3圆的半径至100mm。
4、选择 命令，将以上四个圆弧分割成四段。
5、选择 命令，创建如下四条艺术样条。
6、用 命令创建XZ平面与最上端圆弧的交点。
壶嘴曲线的构建
7、分别用 等工具按照下列步骤绘制图形。
要点：在【直线】绘制过程中注意“终点选项”中矢量的选择；在圆弧R5的绘制过程中，“起点和终点”的选择中分别选择“点”。
将如下三个图素隐藏后绘制半径为15的切弧。
将如下两条直线隐藏后，绘制两圆弧之间的连接直线。
8、选择【编辑】-【变换】-【用直线做镜像】命令镜像如下曲线。
9、选择 命令，修剪掉中间多余的曲线。
要点：在【设置】-“输入曲线”中选择“隐藏”方式。
10、用 命令创建如下曲面，并用相同方法创建另外2个曲面。
11、用 命令绘制如下样条曲线。
12、用 命令创建如下曲面。（如上端圆弧不能选择，可将以前的圆弧隐藏后，重新
上海海洋科技发展有限公司
第 1 页 共 9 页 淋浴喷头设计步骤 建模分析：该实例主要是由以下6条曲线组成（其中曲线1、2是主线串，曲线3、4、5、6是交叉线串），在绘制完相关曲线后，可用【通过曲线网格】命令生成相关曲面，然后【镜像】曲面后进行【缝合】处理，最后进行【加厚】处理，即可生成相应的实体。 1、 XY平面内创建R50的半圆弧 2、创建距ZY平面225mm的参考平面1 上海海洋科技发展有限公司
第 2 页 共 9 页
3、 在参考平面1内创建半径为12的半圆，圆心坐标（0，-50） 4、在XZ平面创建如下草图，并用【曲率梳】调整艺术样条上海海洋科技发展有限公司
第 3 页 共 9 页 曲线至光滑状态。 5、创建距YZ平面160mm的基准平面2。 上海海洋科技发展有限公司
第 4 页 共 9 页 6、在参考平面2内创建半径为12.5的半圆，在草图中用【点】-“交点”方式。 7、用【曲线和点】方式创建基准平面3，选点1和2。 上海海洋科技发展有限公司
第 5 页 共 9 页
8、在参考平面3内创建如下图所示的圆弧，在草图中用【点】中的“交点”方式。 上海海洋科技发展有限公司
第 6 页 共 9 页 9、用【拉伸】命令，选择如下曲线进行拉伸10mm处理，为做曲线网格准备。 10、 用【通过曲线网格】命令，创建网格曲面。 上海海洋科技发展有限公司
第 7 页 共 9 页
11、用【插入】-【关联复制】-【镜像特征】镜像面，并使用【缝合】工具进行曲面的合并。提示：如使用【变换】-【镜像】命令，则镜像后的曲面与原曲面没有关联性。 上海海洋科技发展有限公司
第 8 页 共 9 页 12、在XZ平面创建尾部【草图】，并用【回转】 命令将其旋转成曲面，最后用 【缝合】命令与上步的曲面进行合并。 上海海洋科技发展有限公司
第 9 页 共 9 页
13、在【艺术操作】工具栏中选择 工具，将整个曲面向内加厚2.5mm。

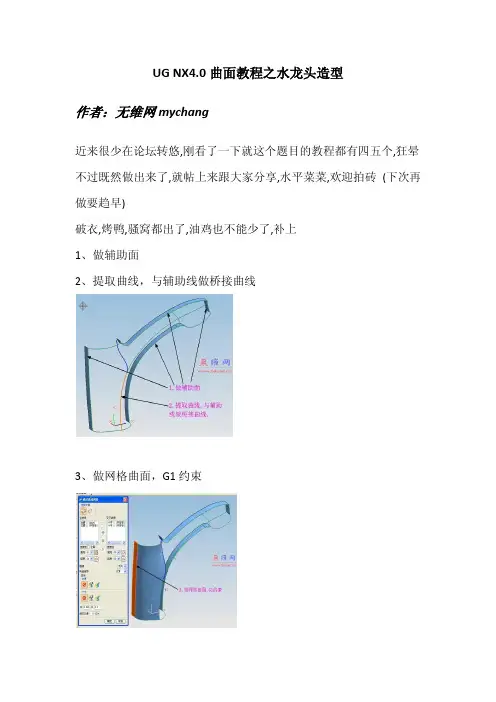

UG NX4.0曲面教程之水龙头造型 作者：无维网mychang 近来很少在论坛转悠,刚看了一下就这个题目的教程都有四五个,狂晕
不过既然做出来了,就帖上来跟大家分享,水平菜菜,欢迎拍砖 (下次再
做要趋早)
破衣,烤鸭,骚窝都出了,油鸡也不能少了,补上
1、做辅助面
2、提取曲线，与辅助线做桥接曲线
3、做网格曲面，G1约束
4、提取线，做桥接线切面
5、做网格面，G1连续
6、做直线，切面
7、注意直线两点的位置，做网格面，G1连续
8、做辅助线，做另一网格面
9、做直线切面，做辅助线，做网格面
10、镜像曲面，倒圆角，抽壳
