离子膜法制烧碱的生产工艺总结离子膜法制烧碱的生产工艺总结【内容摘要】离子膜法制烧碱是烧碱生产工艺的常用制法之一，但是在目前烧碱生产工艺中所见的比例并不是很大，所以我们必须仔细的认识一下子膜法制烧碱的工艺特点，1、离子膜法碱液蒸发的特点，1、1流程简单，简化设备，易于操作，由于离子膜碱液仅含有极微量的盐，所以，在其整个蒸发浓缩过程中，即使是生产99%的固碱，也无须除盐，1、2浓度高，蒸发水量少，蒸汽消耗低，离子膜法碱液的浓度高，一般在30%～33%，比隔膜法碱液的10%～11%要高很大，因而大量的减少了浓缩所用的蒸汽，而隔膜法电解碱液若同样浓缩到50%，则一般要蒸出6、5t的水量（隔膜碱液浓度按10、5%计），2影响碱液蒸发的因素，2、1生蒸汽压力，蒸汽是碱液蒸发中的主要热源，生蒸汽（或称一次蒸汽）的压力高低对蒸发能力有很大的影响。
摘要：本文着重介绍了离子膜法制烧碱的生产工艺过程中的离子膜法碱液蒸发的特点以及2 影响碱液蒸发的因素。
关键词：离子膜法隔膜法蒸汽分离器离子膜法制烧碱是烧碱生产工艺的常用制法之一，但是在目前烧碱生产工艺中所见的比例并不是很大，所以我们必须仔细的认识一下子膜法制烧碱的工艺特点1、离子膜法碱液蒸发的特点1、1 流程简单，简化设备，易于操作由于离子膜碱液仅含有极微量的盐，所以，在其整个蒸发浓缩过程中，即使是生产99%的固碱，也无须除盐。
这就是极大的简化了流程设备，即隔膜碱蒸发必须有的除盐的设备及工艺工程都被取消（如旋液分离器、盐沉降槽、分离机、回收母液贮罐等），而且，由于在蒸发过程中没有盐的析出，也就很难发生管道阻塞，系统打水问题，使操作容易进行。
1、2 浓度高，蒸发水量少，蒸汽消耗低离子膜法碱液的浓度高，一般在30%～33%，比隔膜法碱液的10%～11%要高很大，因而大量的减少了浓缩所用的蒸汽。
若以32%的碱液为例，如果产品的浓度为50%，则每吨50%的成品碱需蒸出水量为：而隔膜法电解碱液若同样浓缩到50%，则一般要蒸出6、5t的水量（隔膜碱液浓度按10、5%计）。
离子膜烧碱工艺离子膜烧碱工艺是一种利用离子膜技术制造烧碱的工艺。
离子膜是一种特殊的薄膜，具有选择性透盐离子的特性。
离子膜烧碱工艺利用离子膜将氯化钠溶液分离为含高氢氟酸和低氢氟酸的两个溶液，再通过电解将低氢氟酸溶液转化为碱液。
离子膜烧碱工艺具有高效、环保、节能等优点，被广泛应用于烧碱的生产。
第一步：氯化钠净化氯化钠通常含有杂质，需要进行净化。
通过晶体化、溶液净化等方法，可以将氯化钠中的杂质去除，得到纯净的氯化钠溶液。
第二步：氯化钠溶液分离将纯净的氯化钠溶液输入到离子膜电解槽中，离子膜可以选择性地透过钠离子，使高氯化氢酸和低氯化氢酸溶液分离。
高氯化氢酸溶液中含有大量的氯离子，低氯化氢酸溶液中含有较少的氯离子。
第三步：氯化氢转化为氢氟酸将低氯化氢酸溶液输送到反应槽中，加入适量的氟化物，通过反应将氯化氢转化为氢氟酸。
氢氟酸是一种强酸，具有溶解力强、反应性强的特点。
第四步：氢氟酸溶液电解将氢氟酸溶液输入到离子膜电解槽中，通过电解将氢氟酸转化为氢氧化钠。
电解的过程中，氢氟酸溶液中的氢离子和水分解产生氧气和氢氧化钠。
第五步：氢氧化钠脱水将电解产生的氢氧化钠溶液送入脱水槽中，通过蒸发脱水的方法，将溶液中的水分脱除，得到浓缩的氢氧化钠溶液。
第六步：氢氧化钠结晶将浓缩的氢氧化钠溶液输入到结晶槽中，通过自然结晶或加热结晶的方法，将氢氧化钠溶液中的钠离子结晶出来，得到固态的氢氧化钠产品。
1.高效：离子膜烧碱工艺采用电解技术，能够高效地将氯化钠转化为烧碱产品。
相比传统的氯碱法，电解法具有更高的产能和更低的能耗。
2.环保：离子膜烧碱工艺不需要添加任何化学试剂，只需要电能作为能源，无污染物产生，不会对环境造成污染。
3.节能：离子膜烧碱工艺采用膜分离技术，能够直接将氯化钠溶液分离为高氯化氢酸和低氯化氢酸，省去了传统烧碱工艺中钠盐的结晶和烘干等环节，能够节约大量能源。
4.产品纯度高：离子膜烧碱工艺通过离子膜的选择性透盐离子作用，可以将氯化钠溶液中的杂质分离出去，生产的烧碱产品纯度高。
请阐述离子膜电解法制烧碱的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!离子膜电解法制烧碱的工艺流程详解离子膜电解法制烧碱是一种现代化的氯碱生产工艺，它利用离子交换膜的选择透过性，高效地分离并制得高纯度的氢氧化钠（烧碱），同时副产氢气和氯气。

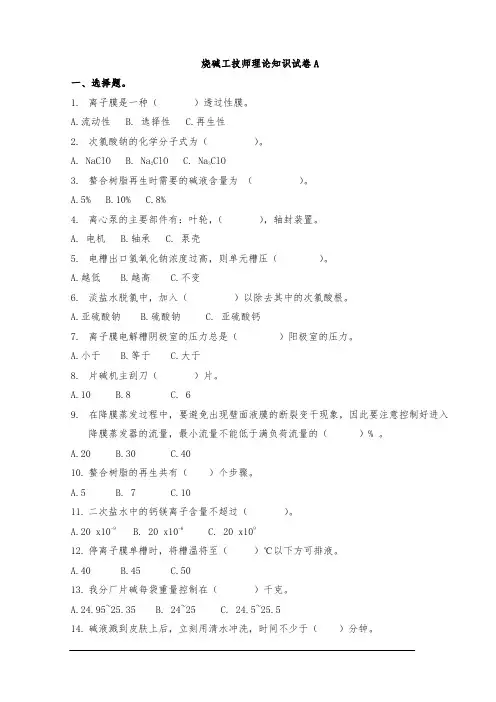

烧碱工技师理论知识试卷A一、选择题。
