短路电流总结

220v短路电流计算公式一、什么是短路电流？短路电流是指电路中出现短路时，通过短路点的电流。

在正常工作状态下，电流从电源经过电路元件流向负载，而当电路中出现短路时，电流会由于缺乏负载的阻抗而大幅增加，形成短路电流。

短路电流的大小与电源的电压、电路的阻抗以及短路点的位置有关。

二、为什么需要计算短路电流？短路电流是评估电路安全性的重要指标之一。

在电路中发生短路时，电流会瞬间增大，可能会导致电气设备受损、电路故障，甚至引发火灾等危险情况。

因此，我们需要计算短路电流，以确保电路和电气设备的安全运行。

三、220V短路电流计算公式根据欧姆定律，电流（I）等于电压（U）除以电阻（R）。

当电路中出现短路时，电阻接近于零，电流会大幅增加。

对于220V电源来说，可以使用如下公式计算短路电流：短路电流 = 220V / 电路总阻抗其中，电路总阻抗包括电源的内阻、电缆的电阻、电路元件的阻抗等。

在实际应用中，我们需要根据具体情况考虑各个因素，并进行综合计算。

四、短路电流计算的注意事项1. 在计算短路电流时，需要准确测量电路的各个参数，如电源电压、电缆电阻等。

这些参数的准确性对于计算结果的准确性至关重要。

2. 在计算电路总阻抗时，需考虑电路中各个元件的阻抗，并按照电路的实际连接方式进行计算。

不同的电路连接方式会对电路总阻抗产生不同的影响。

3. 短路电流计算结果应与电气设备的额定短路电流进行比较，以评估电气设备的可靠性。

如果计算得到的短路电流超过设备的额定短路电流，可能需要采取相应的安全措施，如增加保护装置、调整电路参数等。

五、短路电流计算实例假设有一个220V电源，电路总阻抗为5Ω，我们可以使用短路电流计算公式进行计算。

短路电流= 220V / 5Ω = 44A根据计算结果，该电路在短路时的电流为44A。

我们可以将这个结果与电气设备的额定短路电流进行比较，以评估设备的安全性和可靠性。

六、总结短路电流是评估电路安全性的重要指标，计算短路电流可以帮助我们选择合适的电气设备，并采取相应的安全措施。

断路短路电流表电压表读数总结
串联：电路断路时，电流表读数为零；
电压表读数：1、断路点在电压表之前，读数为零，2、断路点在电压表之后，读数不变。

并联：电路断路时，电压表读数不变，断路的支路电流表为零，未断路的支路电流表增大。

短路分为两种，整体短路和局部短路，又叫电源短路和用电器短路。

电源断路（整体短路）是指一根导线直接把电源正负极连接起来了。

用电器短路（局部短路）是指一根导线直接把用电器两端连接起来了。

整体短路判断较为容易，只要观察电路中有没有这样一根导线，把电源两端直连就可以确定。

这种短路的危害要远大于局部短路，是无论如何也不允许出现的情况，发生这些情况是由于设计或连接错误照成，并非设计者的意图。

用电器短路（局部短路）是考试的重点，这个情况有事是设计或连接操作错误造成，有事也是设计者为了谋求电路特殊功能，有意设计而成，例如电饭锅的保温和加热两个状态，就是有意设计了局部短路。

实验题或选择题中容易出现连接错误操作，导致用电器短路情况的判断与分析。

给你个本人总结的口诀：断路有电压无电流，短路无电压有电流。

断路的时候，断路间接个电压表的话，电压表会显示电源电压，而串联的电流表则没有示数，所以叫“有电压，无电流”。

短路则零电阻导致大电流，零电阻分得零电压，所以有电流无电压。

短路情况总结本文将对电路中常见的短路情况进行总结和分析。

短路是指两个或多个电路节点之间产生低阻抗通路，导致电流超过设计信号电流而产生异常。

短路情况可能发生在各种电路中，包括直流电路和交流电路。

下面将介绍一些常见的短路情况及其解决方法。

1. 电源线短路电源线短路通常是指电路中的正极和负极之间发生短路。

这种情况可能会导致电源过载、设备损坏以及电路故障。

解决电源线短路的方法包括以下几点：•断开电源：在发现电源线短路时，首先应该立即切断电源。

这样可以减少短路电流对电路和设备造成的损害。

•检查连接器：检查电源线的连接器，确保它们没有松动或损坏。

在找到问题后，可以重新连接或更换连接器。

•检查电线：检查电线是否有裸露的金属部分，如有裸露的金属部分应立即修复或更换。

2. 电路板短路电路板短路是指印制电路板上的电路之间形成短路。

这种情况通常是由于印刷错误、焊接错误或电路元件破损引起的。

下面是一些解决电路板短路的方法：•目视检查：使用放大镜等工具仔细检查电路板上的电路，寻找可能的短路点。

如果发现短路，可以使用焊锡吸嘴等工具将短路的焊点进行纠正。

•测量电阻：使用万用表等仪器测量电路板上的电路之间的电阻。

如果电阻远远低于正常范围，则可能存在短路情况。

•修复或更换元件：在确定短路点后，应该修复或更换损坏的电路元件，确保电路板的正常运行。

3. 组件短路组件短路是指电路中的某些组件产生短路，导致电流异常增大。

组件短路可能是由于元件损坏、接触不良或过载等原因引起的。

以下是解决组件短路的常用方法：•检查元件：检查电路中的元件是否损坏，如烧焦、脱落等。

如果发现损坏的元件，应及时更换。

•检查接触：检查元件之间的接触情况，确保连接良好。

如果发现接触不良，可以使用电子清洁剂清洁接触点，以便重新建立良好的连接。

•调整电路设计：如果组件短路是由于过载引起的，可以考虑对电路进行设计调整，以适应更高的电流需求。

4. 其他注意事项除了上述常见的短路情况外，还有一些其他需要注意的事项：•人身安全：在处理短路情况时，应注意个人安全。

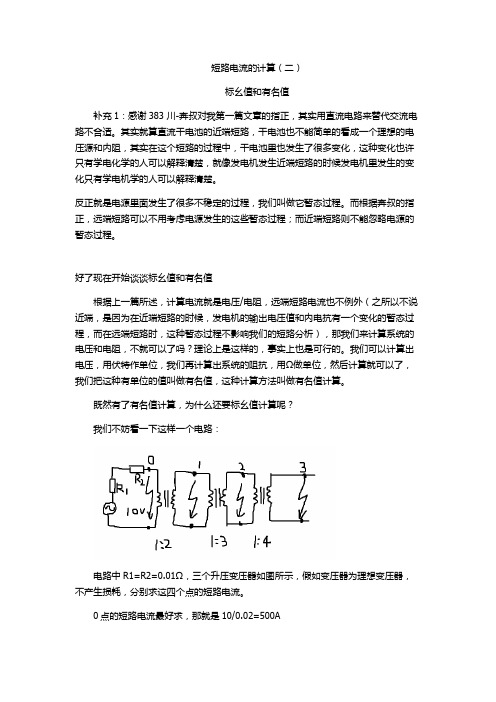

短路电流的计算（二）标幺值和有名值补充1：感谢383 川-奔叔对我第一篇文章的指正，其实用直流电路来替代交流电路不合适。

其实就算直流干电池的近端短路，干电池也不能简单的看成一个理想的电压源和内阻，其实在这个短路的过程中，干电池里也发生了很多变化，这种变化也许只有学电化学的人可以解释清楚，就像发电机发生近端短路的时候发电机里发生的变化只有学电机学的人可以解释清楚。

反正就是电源里面发生了很多不稳定的过程，我们叫做它暂态过程。

而根据奔叔的指正，远端短路可以不用考虑电源发生的这些暂态过程；而近端短路则不能忽略电源的暂态过程。

好了现在开始谈谈标幺值和有名值根据上一篇所述，计算电流就是电压/电阻，远端短路电流也不例外（之所以不说近端，是因为在近端短路的时候，发电机的输出电压值和内电抗有一个变化的暂态过程，而在远端短路时，这种暂态过程不影响我们的短路分析），那我们来计算系统的电压和电阻，不就可以了吗？理论上是这样的，事实上也是可行的。

我们可以计算出电压，用伏特作单位，我们再计算出系统的阻抗，用Ω做单位，然后计算就可以了，我们把这种有单位的值叫做有名值，这种计算方法叫做有名值计算。

既然有了有名值计算，为什么还要标幺值计算呢？我们不妨看一下这样一个电路：电路中R1=R2=0.01Ω，三个升压变压器如图所示，假如变压器为理想变压器，不产生损耗，分别求这四个点的短路电流。

0点的短路电流最好求，那就是10/0.02=500A1点的短路电流有点麻烦，电压已经知道了，是20V，可是阻抗呢？还是0.02欧吗？显然不是，变压器提升了电压，必定也改变了阻抗，那我们就要计算这个阻抗。

如果我们要求第3点的短路电流，那么计算阻抗的工作会最繁重。

假如我们把500W定为基准功率，那么在第一级电路中，基准电流就是500/10=50A，基准阻抗就是10/50=0.2欧姆，而实际的阻抗是0.02欧姆，我们用实际的0.02欧姆/基准阻抗0.2欧姆，得到数字0.1，我们把这个0.1叫做第一级电路的阻抗标幺值。

短路电流的计算方法短路电流是指电路中发生短路故障时的电流值。

短路故障指电路中两个或多个电气元件之间的绝缘失效或直接发生短路连接。

短路电流的计算方法需要考虑电源电压、电路阻抗、短路位置等因素。

下面将详细介绍短路电流的计算方法。

1.短路电流基本概念短路电流是指从电源到发生短路故障处的电流。

短路电流的大小直接取决于电源的供电能力和短路处的阻抗。

短路电流一般分为对称短路电流和非对称短路电流两种。

2.对称短路电流计算对称短路电流是指发生短路故障时，电流的各相之间的大小和相位差相同。

对称短路电流的计算一般通过复数法或者对称分量法来进行。

（1）复数法：首先需要获得正常工作条件下电路的电压和电流的复数表示形式，即用复数表示的幅值和相位。

然后根据发生短路故障时电路的分析，将短路电流的每一个分量都转换成复数，然后通过复数的叠加原理，将每个分量的复数相加得到短路电流的复数。

（2）对称分量法：对称分量法是将实际电流分解成对称分量和零序分量的和，其中对称分量包括正序、负序和零序的幅值，计算对称短路电流时只需要考虑对称分量。

对称分量法适用于计算对称短路电流较为复杂的电力系统。

3.非对称短路电流计算非对称短路电流是指发生短路故障时，电流的各相之间的大小和相位差不同。

非对称短路电流的计算需要考虑不同相电流的不同阻抗和各相电源之间的相位差。

非对称短路电流计算的方法有很多，比较常用的方法包括：（1）等效电路法：等效电路法是通过将非对称短路问题转化为等效电路的问题来进行计算。

首先根据故障点的实际情况，绘制等效电路图，然后根据等效电路的特性进行计算。

（2）解析法：解析法是通过对非对称电路进行解析计算，得到各相之间的电流和相位差。

这种方法一般适用于较为简单的电路。

（3）数值法：数值法是通过数值计算的方式来求解非对称短路电流。

数值法的计算过程较为繁琐，但是对于复杂的电路系统可以得到较为准确的结果。

总结：短路电流的计算方法需要根据具体的电路型号和故障情况进行选择。

三相短路电流计算详细步骤当然，计算三相短路电流这个话题，听起来可能有点儿复杂，不过别急，我会尽量把它说得简单明了，带点儿轻松的风格。

我们就像是在聊天一样，把这事儿搞明白了！1. 理解三相短路电流1.1 三相系统是什么？首先，我们要搞清楚什么是三相系统。

简单来说，三相电力系统就是电力传输的主力军。

它有三根电线，每根电线里流动着电流，电流的变化是有规律的，可以让电力在不同时间点的强度有所不同。

想象一下，就像三个人排队唱歌，唱得好不好，还得看他们的节奏是否一致。

1.2 短路是怎么回事？短路呢，就是电路中的两个电线之间意外连在一起了。

就像是我们去超市买东西，原本应该用分开支付的两张卡，结果不小心用了一张。

如果电流在两条电线之间流动，就会出现很大的电流，通常这会引起电气设备损坏。

搞清楚短路的基本概念，我们就能往下聊。

2. 计算三相短路电流的步骤2.1 获取系统参数首先，我们得知道系统的参数。

这包括变压器的容量、线路的阻抗，还有负荷的特性。

这些就像是做菜前需要知道的食材和调料的量一样。

每一个参数都要精确，这样才能保证最后的结果不会差强人意。

2.2 计算短路电流计算短路电流的核心在于理解“阻抗”这个概念。

阻抗就是电流流动中的“阻力”，就像我们跑步时的阻力一样。

三相短路电流的计算公式通常是电源电压除以系统的总阻抗。

听起来是不是有点儿复杂？没关系，我们来分步走。

3. 具体的计算方法3.1 计算阻抗首先，你需要知道系统的阻抗，这包括变压器的阻抗和线路的阻抗。

每一个变压器和线路都有自己的阻抗值，通常会在技术资料上找到。

用这些数据来计算系统的总阻抗。

假如系统有多个变压器和线路，你就得把它们的阻抗加起来，注意，这里不是简单的加法，要考虑阻抗的合成方式。

3.2 计算短路电流一旦知道了总阻抗，就可以用下面的公式来计算短路电流： I_{sc =frac{U_{n{Z_{total 其中，(I_{sc) 是短路电流，(U_{n) 是系统的额定电压，(Z_{total) 是系统的总阻抗。

双向对称半桥llc 短路电流摘要：1.双向对称半桥llc 的概述2.短路电流的产生原因3.短路电流的计算方法4.短路电流的影响及应对措施5.总结正文：一、双向对称半桥llc 的概述双向对称半桥llc（Low-Side and High-Side）是一种用于变换电压和电流的电力电子电路，具有优越的性能和效率。

它主要由两个半桥可控整流器组成，一个控制电源的正半周期，另一个控制电源的负半周期。

这种结构使得llc 能够在整个输入电压范围内实现连续的输出电压调节，从而满足各种应用场景的需求。

二、短路电流的产生原因在双向对称半桥llc 电路中，短路电流的产生原因主要有以下几点：1.电感元件的电流不能瞬间改变，导致短路电流产生。

2.开关管的关断过程中，由于寄生电容的存在，会产生尖峰电压，使得短路电流瞬间增大。

3.当输入电源电压为正半周期时，两个半桥整流器同时导通，形成短路电流。

三、短路电流的计算方法短路电流的计算方法通常采用瞬态分析法。

首先，根据电路的结构建立等效电路模型，然后通过求解微分方程，得到短路电流的波形。

在实际应用中，也可以采用经验公式或仿真软件进行计算。

四、短路电流的影响及应对措施短路电流对双向对称半桥llc 电路的性能和可靠性具有重要影响，主要表现在以下几个方面：1.短路电流会导致开关管过载，降低电路的效率和可靠性。

2.短路电流可能引起电磁干扰，影响电路的稳定性。

针对短路电流的影响，可以采取以下应对措施：1.选择合适的开关管，提高开关速度和承受短路电流的能力。

2.优化电路布局，减小寄生电容，降低短路电流的尖峰值。

3.采用短路保护电路，限制短路电流的大小和持续时间。

五、总结双向对称半桥llc 电路在电力电子领域具有广泛的应用，短路电流是影响其性能和可靠性的一个重要因素。
