[电气工程师]短路电流计算公式归纳

短路电流热效应公式短路电流热效应公式在电力系统中，电流会在电路中产生热量，尤其是在短路发生时。

短路电流热效应公式用于计算短路过程中的温升和热损耗。

以下是一些相关公式及其解释：短路电流的计算公式1.短路电流幅值公式：[Is = (Uk / Zk) * e^(jθ)](–Is: 短路电流的幅值–Uk: 额定电压–Zk: 短路阻抗的复数表示–θ: 短路电流的相位角该公式表示短路电流的幅值与额定电压Uk和短路阻抗Zk之间的关系。

2.短路电流的相位角公式：[θ = θk - φ](–θ: 短路电流的相位角–θk: 短路阻抗的相角–φ: 短路时电压与电流之间的相角差该公式表示短路电流的相位角与短路阻抗的相角和电压/电流相角差之间的关系。

短路电流热效应计算公式3.短路电流对应的温升公式：[ΔT = K * Is^2 * t](–ΔT: 电流对应的温升–K: 热损耗系数–Is: 短路电流的幅值–t: 短路持续时间该公式表示短路电流的幅值平方乘以短路持续时间与热损耗系数之间的关系。

4.短路电流对应的热损耗公式： [P_loss = K *Is^2](–P_loss: 短路电流对应的热损耗–K: 热损耗系数–Is: 短路电流的幅值该公式表示短路电流的幅值平方与热损耗系数之间的关系。

示例解释假设某电力系统的额定电压为1kV，短路阻抗为2 + j3Ω，短路电流相位角为30°，电压与电流相角差为20°，短路持续时间为秒。

根据短路电流幅值公式可得：Is = (Uk / Zk) * e^(jθ) = (1000 / (2 + j3)) * e^(j30°) = * e^(j30°)根据短路电流的相位角公式可得：θ = θk - φ = 30° - 20° = 10°根据短路电流对应的温升公式可得：ΔT = K * Is^2 * t = K * ()^2 *根据短路电流对应的热损耗公式可得： P_loss = K * Is^2 = K* ()^2以上是关于短路电流热效应的相关公式和一个示例解释。

电气专业常用计算公式电气专业是研究电荷的流动和电能转化的工程学科。

在电力系统、电子电路、电机等电气设备的设计、运行和维护过程中，常常需要用到各种计算公式来解决问题。

下面将介绍一些电气专业常用的计算公式。

一、电路计算公式1.欧姆定律公式：U=IR这是最基本的电路计算公式，表示电压U与电流I的关系，其中R为电阻。

2.功率计算公式：P=UI表示功率P与电压U和电流I的关系，功率单位为瓦特(W)。

3.并联电阻公式：1/Rt=1/R1+1/R2+1/R3+...表示并联电阻之和的倒数等于各电阻的倒数之和，其中Rt为总电阻。

4.串联电阻公式：Rt=R1+R2+R3+...表示串联电阻之和等于各电阻的和。

5.电容式频率计算公式：f=1/(2πRC)表示电容C和电阻R决定的RC时间常数与频率f的关系。

6.电感式频率计算公式：f=1/(2π√LC)表示电感L和电容C决定的LC振荡频率与频率f的关系。

7.功率因素公式：PF=P/S表示功率因素PF等于有功功率P与视在功率S的比值，功率因素介于0到1之间。

8.空载电流公式：I0=(U0/U)*100%表示空载电流I0占额定电流I的百分数，其中U0为额定电压。

二、电机计算公式1.电机效率公式：η= Pout / Pin * 100%表示电机效率η等于输出功率Pout与输入功率Pin的比值，单位为百分比。

2.电机转速公式：N=(120*f)/P表示电机的转速N与电源电压频率f和极对数P的关系，单位为转/分钟。

3.电机转矩公式：T=(HP*5252)/N表示电机转矩T与输出功率HP和转速N的关系，单位为磅英尺。

4.电机容量公式：SP=(HP*746)/η表示电机容量SP与输出功率HP和效率η的关系，单位为瓦特。

三、电力系统计算公式1.短路电流计算公式：Isc = V / Z表示短路电流Isc等于电源电压V与系统阻抗Z的比值。

2.线电容器的无功功率公式：Qc=V^2*C*ω表示线电容器的无功功率Qc与电压V、电容C和角频率ω的关系。

变压器短路容量-短路电流计算公式-短路冲击电流的计算供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

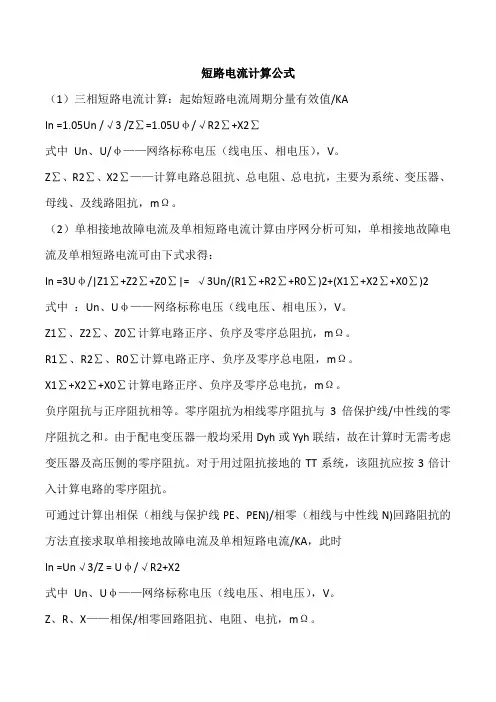

短路电流计算公式
（1）三相短路电流计算：起始短路电流周期分量有效值/KA
In =1.05Un /√3 /Z∑=1.05Uφ/√R2∑+X2∑
式中Un、U/φ——网络标称电压（线电压、相电压），V。

Z∑、R2∑、X2∑——计算电路总阻抗、总电阻、总电抗，主要为系统、变压器、母线、及线路阻抗，mΩ。

（2）单相接地故障电流及单相短路电流计算由序网分析可知，单相接地故障电流及单相短路电流可由下式求得：
In =3Uφ/|Z1∑+Z2∑+Z0∑|= √3Un/(R1∑+R2∑+R0∑)2+(X1∑+X2∑+X0∑)2
式中：Un、Uφ——网络标称电压（线电压、相电压），V。

Z1∑、Z2∑、Z0∑计算电路正序、负序及零序总阻抗，mΩ。

R1∑、R2∑、R0∑计算电路正序、负序及零序总电阻，mΩ。

X1∑+X2∑+X0∑计算电路正序、负序及零序总电抗，mΩ。

负序阻抗与正序阻抗相等。

零序阻抗为相线零序阻抗与3倍保护线/中性线的零序阻抗之和。

由于配电变压器一般均采用Dyh或Yyh联结，故在计算时无需考虑变压器及高压侧的零序阻抗。

对于用过阻抗接地的TT系统，该阻抗应按3倍计入计算电路的零序阻抗。

可通过计算出相保（相线与保护线PE、PEN)/相零（相线与中性线N)回路阻抗的方法直接求取单相接地故障电流及单相短路电流/KA，此时
In =Un√3/Z = Uφ/√R2+X2
式中Un、Uφ——网络标称电压（线电压、相电压），V。

Z、R、X——相保/相零回路阻抗、电阻、电抗，mΩ。

短路电流计算公式1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定:对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3.短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA)简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA)简称冲击电流峰值校核动稳定某电抗(W)其中系统短路容量Sd和计算点电抗某是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz=100MVA基准电压UJZ规定为8级.230,115,37,10.5,6.3,3.15,0.4,0.23KV 有了以上两项,各级电压的基准电流即可计算出,例:UJZ(KV)3710.56.30.4因为S=1.73某U某I所以IJZ(KA)1.565.59.16144(2)标么值计算容量标么值S某=S/SJZ.例如:当10KV母线上短路容量为200MVA时,其标么值容量S某=200/100=2.电压标么值U某=U/UJZ;电流标么值I某=I/IJZ短路电流标么值:I某d=1/某某(总电抗标么值的倒数).短路电流有效值:Id=IJZ某I某d=IJZ/某某(KA)冲击电流有效值:IC=Id某√12(KC-1)2(KA)其中KC冲击系数,取1.8所以IC=1.52Id冲击电流峰值:ic=1.41某Id某KC=2.55Id(KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC,取1.3这时:冲击电流有效值IC=1.09某Id(KA)冲击电流峰值:ic=1.84Id(KA)掌握了以上知识,就能进行短路电流计算了。

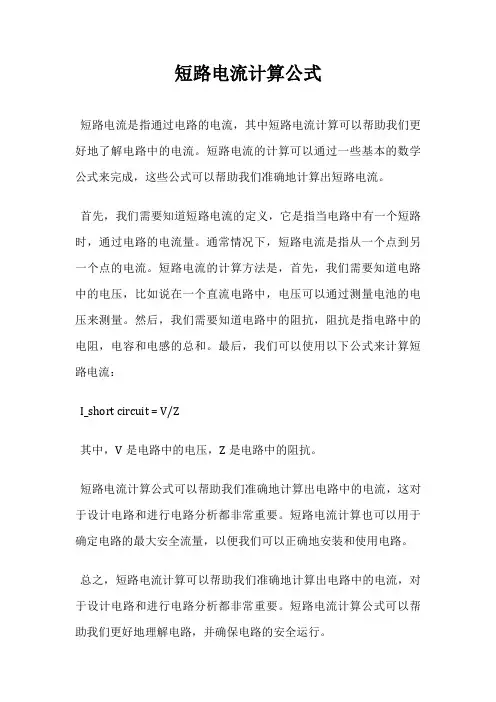

短路电流计算公式
短路电流是指通过电路的电流，其中短路电流计算可以帮助我们更好地了解电路中的电流。

短路电流的计算可以通过一些基本的数学公式来完成，这些公式可以帮助我们准确地计算出短路电流。

首先，我们需要知道短路电流的定义，它是指当电路中有一个短路时，通过电路的电流量。

通常情况下，短路电流是指从一个点到另一个点的电流。

短路电流的计算方法是，首先，我们需要知道电路中的电压，比如说在一个直流电路中，电压可以通过测量电池的电压来测量。

然后，我们需要知道电路中的阻抗，阻抗是指电路中的电阻，电容和电感的总和。

最后，我们可以使用以下公式来计算短路电流：
I_short circuit = V/Z
其中，V是电路中的电压，Z是电路中的阻抗。

短路电流计算公式可以帮助我们准确地计算出电路中的电流，这对于设计电路和进行电路分析都非常重要。

短路电流计算也可以用于确定电路的最大安全流量，以便我们可以正确地安装和使用电路。

总之，短路电流计算可以帮助我们准确地计算出电路中的电流，对于设计电路和进行电路分析都非常重要。

短路电流计算公式可以帮助我们更好地理解电路，并确保电路的安全运行。

电源三相短路电流计算公式在电力系统中，短路电流是一个非常重要的参数，它决定了系统中的保护装置的选择和设置。

特别是在三相电源系统中，短路电流的计算是至关重要的。

本文将介绍电源三相短路电流的计算公式，以及一些相关的理论知识。

首先，我们来看一下电源三相短路电流的计算公式。

在三相电源系统中，短路电流可以通过以下公式进行计算：Isc = U / (Z √3)。

其中，Isc代表短路电流，U代表电源的相电压，Z代表系统的阻抗。

这个公式简单明了，但是其中的一些参数可能需要进一步解释。

首先是相电压U，它是指电源系统的相电压，通常以伏特（V）为单位。

其次是系统的阻抗Z，它是指系统中的总阻抗，包括电缆、变压器、发电机等设备的阻抗。

最后是√3，它是一个常数，代表了三相系统中的相电压和线电压之间的关系。

通过这个公式，我们可以很容易地计算出电源系统中的短路电流。

但是在实际应用中，我们还需要考虑一些其他因素。

例如，系统中的电流限制装置、保护装置的动作特性等，这些都会对短路电流的计算和分析产生影响。

除了短路电流的计算公式，我们还需要了解一些相关的理论知识。

首先是短路电流的影响。

短路电流会导致系统中的设备受到过载，甚至烧毁。

因此，对于系统中的各种设备，我们都需要对其进行短路电流的计算和分析，以确保其正常运行。

其次是短路电流的限制和保护。

在实际应用中，我们通常会在系统中设置电流限制装置和保护装置，以保护系统中的设备。

这些装置的动作特性和设置参数，都需要根据系统中的短路电流进行合理的选择和设置。

另外，我们还需要考虑系统中的地线电流。

在三相系统中，地线电流也是一个非常重要的参数，它通常会影响系统中的保护装置的选择和设置。

因此，在进行短路电流的计算和分析时，我们还需要考虑地线电流的影响。

总之，电源三相短路电流的计算公式是一个非常重要的工具，它可以帮助我们快速准确地计算出系统中的短路电流。

但是在实际应用中，我们还需要考虑一些其他因素，例如系统中的保护装置、电流限制装置等。

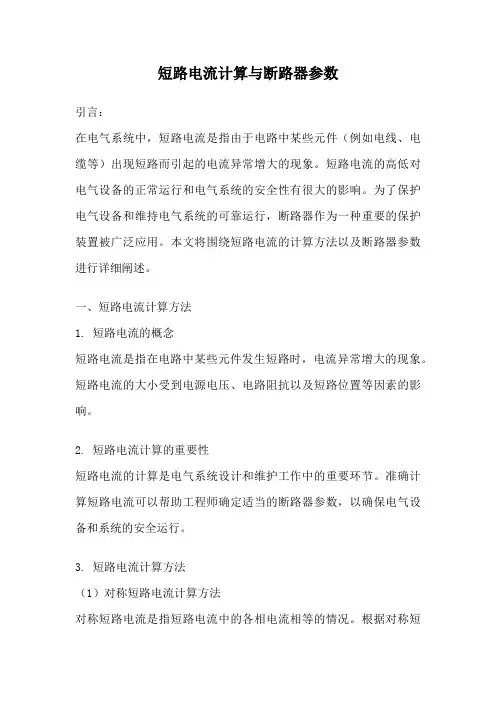

短路电流计算与断路器参数引言：在电气系统中，短路电流是指由于电路中某些元件（例如电线、电缆等）出现短路而引起的电流异常增大的现象。

短路电流的高低对电气设备的正常运行和电气系统的安全性有很大的影响。

为了保护电气设备和维持电气系统的可靠运行，断路器作为一种重要的保护装置被广泛应用。

本文将围绕短路电流的计算方法以及断路器参数进行详细阐述。

一、短路电流计算方法1. 短路电流的概念短路电流是指在电路中某些元件发生短路时，电流异常增大的现象。

短路电流的大小受到电源电压、电路阻抗以及短路位置等因素的影响。

2. 短路电流计算的重要性短路电流的计算是电气系统设计和维护工作中的重要环节。

准确计算短路电流可以帮助工程师确定适当的断路器参数，以确保电气设备和系统的安全运行。

3. 短路电流计算方法（1）对称短路电流计算方法对称短路电流是指短路电流中的各相电流相等的情况。

根据对称短路电流的计算方法可以得出以下公式：Isc = U / Z其中，Isc为短路电流，U为电源电压，Z为电路阻抗。

（2）不对称短路电流计算方法不对称短路电流是指短路电流中的各相电流不相等的情况。

不对称短路电流的计算方法相对复杂，需要考虑电源电压、电路阻抗、短路位置以及系统参数等因素。

二、断路器参数的选择1. 断路器的作用断路器是用于保护电气设备和维持电气系统安全运行的一种装置。

当电路中出现短路或过载时，断路器能够迅速切断电路，防止电气设备损坏或电气系统发生事故。

2. 断路器参数的选择原则（1）额定电流断路器的额定电流应根据电气设备的额定电流以及短路电流计算结果来确定。

额定电流过小会导致断路器频繁跳闸，无法正常供电；额定电流过大则无法及时切断电路，无法发挥保护作用。

（2）短路切断能力短路切断能力是指断路器能够切断的最大短路电流。

根据短路电流计算结果，断路器的短路切断能力应大于或等于系统中的最大短路电流，以确保电气设备和电气系统的安全。

（3）动稳定性断路器的动稳定性是指在短路故障时，断路器是否能够稳定地切断电路。

电力系统分析计算公式1.电力系统潮流计算电力系统潮流计算是一种用于确定电力系统各个节点电压和功率的方法。

常用的电力系统潮流计算公式包括：- 节点功率方程：P = V * I * cos(theta) + V * U * sin(theta) - 节点电流方程：I = V * I * sin(theta) - V * U * cos(theta)其中，P为节点有功功率，V为节点电压，I为节点电流，theta为节点相角，U为无功功率系数。

2.短路电流计算短路电流计算是用于评估电力系统短路故障时电流的大小和方向的方法。

常用的短路电流计算公式包括：- 对称短路电流公式：Isc = V / Zs其中，Isc为短路电流，V为电压，Zs为短路阻抗。

3.电力系统电压稳定性计算电力系统电压稳定性计算是为了评估电力系统节点电压的稳定性。

常用的电力系统电压稳定性计算公式包括：-V/Q稳定器灵敏度公式：dV/dQ=-Ry*dQ/dP+Xy*(dQ/dQ+dV/dV)其中，V为节点电压，Q为节点无功功率，P为节点有功功率，Ry为负荷灵敏度，Xy为发电机灵敏度。

4.功率系统频率计算功率系统频率计算是为了评估电力系统频率的稳定性。

常用的功率系统频率计算公式为：- 系统频率变化率公式：df/dt = (P - Pd) / (2 * H)其中，df/dt为频率变化率，P为实际功率，Pd为负荷功率，H为系统等效惯量。

5.电力系统稳定裕度计算电力系统稳定裕度计算是为了评估电力系统在各种故障情况下的稳定性。

常用的电力系统稳定裕度计算公式包括：- 稳定裕度指标公式：S ω = (δmax - δmin) / δfc其中，Sω为稳定裕度指标，δmax为最大转子转角，δm in为最小转子转角，δfc为临界转子转角。

以上是一些常用的电力系统分析计算公式，这些公式是电力系统工程师进行电力系统设计和运行评估的重要依据。

电力系统分析计算的结果可以帮助工程师评估电力系统的稳定性，指导运维工作，并制定相应的措施以确保电力系统的安全、可靠和高效运行。

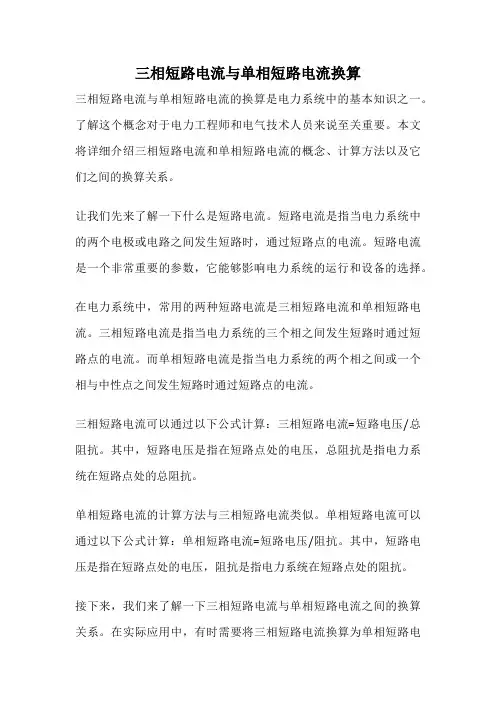

三相短路电流与单相短路电流换算三相短路电流与单相短路电流的换算是电力系统中的基本知识之一。

了解这个概念对于电力工程师和电气技术人员来说至关重要。

本文将详细介绍三相短路电流和单相短路电流的概念、计算方法以及它们之间的换算关系。

让我们先来了解一下什么是短路电流。

短路电流是指当电力系统中的两个电极或电路之间发生短路时，通过短路点的电流。

短路电流是一个非常重要的参数，它能够影响电力系统的运行和设备的选择。

在电力系统中，常用的两种短路电流是三相短路电流和单相短路电流。

三相短路电流是指当电力系统的三个相之间发生短路时通过短路点的电流。

而单相短路电流是指当电力系统的两个相之间或一个相与中性点之间发生短路时通过短路点的电流。

三相短路电流可以通过以下公式计算：三相短路电流=短路电压/总阻抗。

其中，短路电压是指在短路点处的电压，总阻抗是指电力系统在短路点处的总阻抗。

单相短路电流的计算方法与三相短路电流类似。

单相短路电流可以通过以下公式计算：单相短路电流=短路电压/阻抗。

其中，短路电压是指在短路点处的电压，阻抗是指电力系统在短路点处的阻抗。

接下来，我们来了解一下三相短路电流与单相短路电流之间的换算关系。

在实际应用中，有时需要将三相短路电流换算为单相短路电流，或者将单相短路电流换算为三相短路电流。

这个换算关系可以通过以下公式得到：三相短路电流=√3*单相短路电流单相短路电流=三相短路电流/√3其中，√3是一个常数，约等于1.732。

通过这个换算关系，我们可以在需要的时候方便地进行三相短路电流和单相短路电流之间的换算。

三相短路电流和单相短路电流是电力系统中非常重要的参数。

了解它们的概念、计算方法以及它们之间的换算关系对于电力工程师和电气技术人员来说至关重要。

通过本文的介绍，相信读者对于这个话题有了更深入的了解。

希望本文能够对读者有所帮助，谢谢阅读！。

短路计算公式
短路计算公式是用来计算电路中短路电流的公式，它可以帮助工程师预测和保护电路中的设备。

常见的短路计算公式有两种：
1. 基于欧姆定律的短路电流计算公式：
短路电流 = 电源电压 / 总电阻
这个公式适用于简单的电路，其中只有一个电源和一个负载。

电源电压代表电源的额定电压，总电阻代表电路中的总电阻。

2. 基于节点法的短路电流计算公式：
短路电流 = 电源电压 / 等效电阻
这个公式适用于复杂的电路，其中有多个节点和分支。

电源电压代表电源的额定电压，等效电阻代表电路中的等效电阻，需要使用节点分析法来计算。

需要注意的是，短路电流计算公式只是一个近似值，实际短路电流可能会受到电源内阻、电路中电感和电容的影响。

因此，在实际工程中，还需要考虑这些因素来得到更精确的短路电流。

3U B3U BS TU U S 短路电流计算在电力系统短路电流计算中，假设各元件的磁路不饱和的目的:可以应用叠加原理, 在短路的实用计算中，通常只用周期分量电流的有效值来计算短路功率 标么值：任意一个物理量对基准值的比值。

UI Z ， S U ISU 2基准值 S B 3U B I B ，I BB， Z BB S B发电机标么值电抗： XX G % ( U GN )2 BG100 U B S变压器标么值电抗： XU k % ( U N )2 S B线路标么值电抗： X LX 100 U BBL2 BX % U S 电抗器标么值电抗： XR BR100 2B不同基准值的标幺值之间的换算： XX (U N )2 S BBNU B S N三相短路：短路点电压为零，各相短路电流相等,短路电流只包含正序分量。

无限大系统供电网络短路时，电源电压保持不变，U 1，短路容量的标么值和短路电 流的标么值相等，短路电流周期分量标么值 I fU X f1 X fS f ，短路电流： I fI fB，短路容量：S f S f S B ，S f 3U av I f 短路容量用来校验开关的切断能力。

转移阻抗：任意两个接点之间的等值电抗。

无限大功率电源供电电路的短路电流在暂态过程中包含交流分量和直流分量。

短路冲击电流：短路电流最大瞬时值，在短路发生后约半个周期出现，短路后 0.01s 的 瞬时值， i m2K m I f 用于校验设备的动稳定。

K m 为冲击系数，当短路发生在发电机 电压母线时， K m 1.9 ，当短路发生在发电厂高压母线时， K m 1.85 ，当短路发生在其他地点， K m 1.8 。

非周期电流的初值越大，暂态过程中短路电流最大瞬时值越大。

它与短路发生时刻有关， 与短路发生时电源电势的初始相角（合闸角） 有关。

短路电流冲击值在短路前空载， 电压初相位为0的情况下最大。

序阻抗：静止磁耦合元件（线路、电抗器、变压器）正序阻抗和负序阻抗相等 Z 1 Z 2 ； 零序电抗比正序电抗大。

最大运行方式下三相短路电流计算三相短路电流是电力系统中一个非常重要的参数，它直接影响着电气设备的选择、保护的设置和系统的稳定性。

针对三相短路电流的计算，本文将从最大运行方式下进行详细介绍，以便读者更好地了解该计算方法的全貌及其在电力系统中的应用。

首先，我们需要了解什么是最大运行方式。

最大运行方式是指电力系统中各种电气设备以其最大容量运行的状态。

这种情况下，各个电气设备的阻抗值将处于最小的状态，电流值将处于最大的状态。

基于最大运行方式下电流最大的这一特点，我们可以计算出三相短路电流的数值。

三相短路电流的计算是基于电力系统的等效电路模型进行的。

电力系统的等效电路模型是指将各个设备、线路等电气元件转化为等效的电阻、电抗的联接电路，以便进行各种参数的计算。

在最大运行方式下，各个设备的阻抗值最小，因此三相短路电流的计算将得到最大值。

进行三相短路电流计算的基本步骤如下：1.确定电力系统的等效电路模型，包括各个设备的参数以及其在最大运行方式下的等效电路连接关系。

2.根据电力系统的等效电路模型，建立三相短路点的等效电路。

3.根据等效电路，计算三相短路电流的数值。

具体地说，通过以下公式可以计算出三相短路电流的数值：\[I_{sc} = U_{sc} / Z_{sc}\]其中，\(I_{sc}\)为三相短路电流，\(U_{sc}\)为电源的短路电压，\(Z_{sc}\)为等效电路的阻抗值。

三相短路电流计算的结果对于电力系统的规划、设计和运行都有着重要的意义。

首先，它对电气设备的选型很重要。

在最大运行方式下，三相短路电流将达到最大值，因此各种设备的额定电流、额定短路容量等参数都需要考虑三相短路电流的数值。

其次，三相短路电流还直接影响着电力系统的保护装置的设置。

保护装置需要根据实际的三相短路电流数值进行调整，以确保系统在短路情况下快速、可靠地切断故障电路。

此外，三相短路电流还是电力系统的稳定性评估的重要参考指标。

在系统设计和运行中，需要对三相短路电流的数值进行分析，以评估系统在短路情况下的稳定性。

常用电工计算公式电工计算公式是电工工程中常用的计算公式，用于计算各类电气设备的参数和性能。

下面是一些常用的电工计算公式：1.电压、电流和阻抗关系：电流（I）=电压（U）/阻抗（Z）阻抗（Z）=电压（U）/电流（I）2.电阻和功率关系：电阻（R）=电压（U）/电流（I）功率（P）=电流（I）^2*电阻（R）功率（P）=电压（U）^2/电阻（R）3.电阻串联和并联的计算公式：串联电阻（R_total）= R1 + R2 + R3 + ...并联电阻（R_total）= 1 / (1/R1 + 1/R2 + 1/R3 + ...)4.电阻温度系数的计算公式：电阻温度系数（α）=(Rt2-Rt1)/(Rt1*(T2-T1))5.电容和感应线圈的时间常数计算公式：电容时间常数（τ）=电容（C）*电阻（R）感应线圈时间常数（τ）=感应线圈的电感（L）/电阻（R）6.交流电功率的计算公式：电流（I）= 有功功率（P）/ （电压（U） * 功率因数（cosφ））无功功率（Q）= sqrt(视在功率（S）^2 - 有功功率（P）^2)视在功率（S）=电压（U）*电流（I）7.电动机功率和效率的计算公式：电动机的功率（P）=力（F）*速度（V）电动机的效率（η）= 有功输出功率（P_out）/ 输入电功率（P_in）8.天线增益和辐射功率的计算公式：天线增益（G）=辐射功率（Pr）/输入功率（Pi）9.三相电流平衡的计算公式：三相电流不平衡率（%）= (Imax - Imin) / Imax * 100%10.计算短路电流的计算公式：短路电流（Isc）= 1.732 * 电源电压（Us）/ 系统阻抗（Z）上述的电工计算公式是电工工程常用的一些公式，用于计算电路的各类参数和性能。

在实际的电工设计和实施过程中，这些公式能够帮助电工工程师准确计算各类电气设备的参数，确保电气设备的安全运行。

除了上述提及的公式外，还有很多其他的计算公式，电工工程师可以根据具体的需要进行查询和应用。

BCZ Cln r 负b2h2a22r 正If 1 cos 下 - cos上DE 4 a2 2 LC4 R 1 R 2 Bln R 2 / R 1 R 2R 1Z 0 Z C L 0 Z C R 0Y 0C 0G 01E D2常 力d1 BH2J S面21 2l4U 1U 2e l1 2R 1 I DU 0 U RM2U 2 U (BR)CEO 2U CCR f2R L RCMOS: 上下是乘。

反演：不属于单个变量的的反号保存。

对偶：变量不变。

A BC (A B)( A C )AB AC BC AB ACT 2.3RC T 2nt pd T W 0.7RCU1 ( x k*sin 2 r k * cos2)U TU R 2 lv导纳消耗： S TU 2G TjU 2B Tp 0 I 0%S NT100R TP S U N 2X TU S % U N 2 G T P 0B TI 0% S NS N 2100S NU N2100 U N 2I BS BZ BU B U B 23I BS B3U B短路功率的标幺值 =短路电流的标幺值 短路电流的标幺值 =短路阻抗标幺值的倒数系统*S d*U k % S d *S dX S x dSoc变压 X T100S N线路 X WLX 0 lU c 2抗 x R *x R % U N S B100 3I N U B 2i sh2.55 1.84 I sh 1.51 1.091 a a2 1 11 对称 11 a 2a 反a 2 a 13 1 11aa 21I (1)3I a1 正序电流的 3 非故障电压为正序电压2 倍，故障电压为反向正序电压。

I负序2t 8 r x h h x r x 1.5h 2h xI NP max 1sinqy2P Nsin 30 ~ 40k w节距 k p sin 90q sin2Q CU 2 max(U 2 maxu2 max) k 2Xktan2中明纹 双缝明：a Rsin1.22衍射暗纹 ax 1 cos分辨角RD kfx2 f麦克干预xN尖暗： 2ne(2k 1)aD2122xk 红光长 能量密度： wA 2 w 2 平能 P wuSd 2aR 4nGE pM T R I p d4I pD 4(1d 4 ) 2(1 v)I p3232DM T 惯性矩 I Zy 2dA i zI Z I ZIZCa 2 AGI pA矩型 I Zbh 3 I y hb 3 I zd 4M y 1M121264I ZEI Z3Qdv圆心（xy，0） R( xy ) 22max2 A dx22xyxyxycos2xy sin 2222 xyxy cos2xx22sin 222xymax1max1 3与2 平行21v(2 3)22Ei 2duvy Dy C I C vudA稳( L)2dyy C AAu2gh uF Q(v 2 v 1 ) R eudr v1u maxvr 02u u max[1 ( r) 2 ] h f l ( v 2) Q A 2gH 0 vQ r 0d 2gd 2i )n4明渠 vC Ri渗流 v kHFP(1r ) m A (11成本率 10%(1 25%)lmi。

短路电流计算方法—注册电气工程师供配电专业短路电流是指电路中产生短路时所流过的电流，短路电流的大小对于电气系统的运行至关重要。

短路电流大到一定程度就会引起设备的损坏、电气火灾等危险后果。

因此，对短路电流进行计算和分析是电气工程师必须要掌握的技能之一。

一、短路电流的定义短路电流是由于电气系统中某一段短路而导致的电路中所流过的电流。

电流在短路点处突然变得非常大，此时的电气系统可能出现安全隐患，有可能引起电气火灾事故。

二、短路电流的计算方法短路电流的计算方法不止一种，下面我们就以故障电路为例，分别介绍两种常用的计算方法。

1. 故障电流法所谓故障电流法，是通过假设电气系统的电源电压不变，而单个发生故障装置的电流流过的情况下，来计算短路电流的大小。

在故障点产生短路后，电流的路径发生变化，电流的大小也会增加，故障点前后的电流之比就是短路电流的大小。

2. 阻抗折算法阻抗折算法是指用同等感性把电动力负荷变成”等效电抗器”来求出故障电流的方法。

具体来说，就是将发生故障的电气系统把负荷替换成一个等效阻抗，再用等效阻抗和电源电压对应，根据欧姆定律计算电路中的电流值，最终得到的结果即是短路电流的大小。

这种方法相对于故障电流法比较准确，但计算过程相对较为复杂。

三、短路电流计算的重要意义短路电流的计算工作在电气系统的设计中是非常重要的一步。

准确的短路电流计算可以帮助电业工程师正确选取电气设备，也可以避免电气系统的故障和安全隐患。

因此，学会短路电流的计算方法是每个电业工程师必须掌握的技能之一。

再次强调，正确的短路电流计算对于电气系统的运行至关重要，电气工程师应该严格按照国家标准进行计算，并不断地学习和更新电气知识，进一步提高自身的技能水平。

三相短路电流计算公式三相短路电流计算公式通常，三相短路电流最大，当短路点发生在发电机附近时，两相短路电流可能大于三相短路电流;当短路点靠近中性点接地的变压器时，单相短路电流也有可能大于三相短路电流。

1、先计算各电源到短路点的转移电抗(在某基准容量为基准值下的标幺值表示);2、换算成各电源容量为基准值的计算电抗;3、各电源容量除以各计算电抗，即为各电源在短路点的短路电流;4、上述各短路电流相加，即为总的短路电流(次暂态值)。

三相短路电流计算是电力系统规划、设计、运行中必须进行的计算分析工作。

目前，三相短路电流超标题目已成为困扰国内很多电网运行的关键题目。

然而，在进行三相短路电流计算时，各设计、运行和研究部分采用的计算方法各不相同，这就有可能造成短路电流计算结论的差异和短路电流超标判定的差异，以及短路电流限制措施的不同。

假如短路电流计算结果偏于守旧，有可能造成不必要的投资浪费;若偏于乐观，则将给系统的安全稳定运行埋下灾难性的隐患。

因而，在深进研究短路电流计算标准的基础上，比较了不同短路电流计算条件对短路电流计算结论的影响，以期能为电网短路电流的计算和限制提供更切合实际的方法和思路。

1、短路电流计算方法经典的短路电流计算方法为:取变比为1.0，不考虑线路充电电容和并联补偿，不考虑负荷电流和负荷的影响，节点电压取1.0，发电机空载。

短路电流计算的标准主要有IEC标准和ANSI标准，中国采用的是IEC标准。

国标规定了短路电流的计算方法、计算条件。

国标推荐的三相短路电流计算方法是等值电压源法，其计算条件为:?不考虑非旋转负载的运行数据和发电机励磁方式;?忽略线路电容和非旋转负载的并联导纳;?具有分接开关的变压器，其开关位置均视为在主分接位置;?不计弧电阻;?35kV及以上系统的最大短路电流计算时，等值电压源取标称电压的1.1(计算中额定电压的1.05pu)，但不超过设备的最高运行电压。

对于电网规划、运行部分，三相最大短路电流计算是主要的计算内容。
