短路电流的十个问题的总结

电力系统的短路电流计算方法在电力系统的运行过程中，短路事故是一种常见的故障形式。

短路电流的计算是电力系统设计和运行中重要的一部分，对于确保电力系统的稳定和安全运行至关重要。

本文将介绍电力系统的短路电流计算方法。

一、短路电流的概念和意义短路电流是指在系统中发生短路故障时产生的电流。

短路故障是指两个或多个系统元件之间的短接，导致电流异常增加。

短路电流的大小直接关系到系统设备的安全运行和保护装置的选择。

因此，准确计算短路电流对于系统的设计和运行至关重要。

二、对称短路电流的计算方法对称短路电流是指发生对称型短路故障（如三相短路故障）时的电流。

对称短路电流的计算方法主要有两种：解析法和数值法。

1. 解析法解析法是通过应用基本的电路理论和计算公式来计算短路电流。

首先需要确定短路电流的路线，然后根据系统参数和电路拓扑关系计算短路电流。

这种方法的优点是计算结果准确，但对于复杂的系统结构和参数较多的情况下，计算过程繁琐。

2. 数值法数值法是通过建立系统的模型，根据短路电流计算方程和计算程序进行计算。

数值法的优点是计算过程简单，适用于复杂系统结构和参数较多的情况。

常用的数值法有潮流法、有限差分法和外推法等。

这些方法在复杂系统中具有较大的优势，得到了广泛应用。

三、非对称短路电流的计算方法非对称短路电流是指发生非对称型短路故障时的电流。

由于非对称故障导致的电流不对称，计算方法相对复杂。

1. 正序、负序和零序分量法正序、负序和零序分量法是计算非对称短路电流的常用方法之一。

该方法将非对称电流分解为三个分量，即正序、负序和零序分量。

通过计算各个分量的电流值，再结合系统的参数和拓扑关系进行计算。

这种方法在非对称分析和保护装置选择中应用广泛。

2. 矩阵法矩阵法是一种基于复数计算的方法，通过建立节点矩阵和支路矩阵，求解节点电压和支路电流的未知量。

这种方法具有较强的适应性，能够计算各种复杂情况下的非对称短路电流。

四、短路电流计算中的注意事项在进行短路电流计算时，还需注意以下几个方面：1. 系统参数的准确性系统参数对于计算结果的准确性具有重要影响。

220v短路电流计算公式一、什么是短路电流？短路电流是指电路中出现短路时，通过短路点的电流。

在正常工作状态下，电流从电源经过电路元件流向负载，而当电路中出现短路时，电流会由于缺乏负载的阻抗而大幅增加，形成短路电流。

短路电流的大小与电源的电压、电路的阻抗以及短路点的位置有关。

二、为什么需要计算短路电流？短路电流是评估电路安全性的重要指标之一。

在电路中发生短路时，电流会瞬间增大，可能会导致电气设备受损、电路故障，甚至引发火灾等危险情况。

因此，我们需要计算短路电流，以确保电路和电气设备的安全运行。

三、220V短路电流计算公式根据欧姆定律，电流（I）等于电压（U）除以电阻（R）。

当电路中出现短路时，电阻接近于零，电流会大幅增加。

对于220V电源来说，可以使用如下公式计算短路电流：短路电流 = 220V / 电路总阻抗其中，电路总阻抗包括电源的内阻、电缆的电阻、电路元件的阻抗等。

在实际应用中，我们需要根据具体情况考虑各个因素，并进行综合计算。

四、短路电流计算的注意事项1. 在计算短路电流时，需要准确测量电路的各个参数，如电源电压、电缆电阻等。

这些参数的准确性对于计算结果的准确性至关重要。

2. 在计算电路总阻抗时，需考虑电路中各个元件的阻抗，并按照电路的实际连接方式进行计算。

不同的电路连接方式会对电路总阻抗产生不同的影响。

3. 短路电流计算结果应与电气设备的额定短路电流进行比较，以评估电气设备的可靠性。

如果计算得到的短路电流超过设备的额定短路电流，可能需要采取相应的安全措施，如增加保护装置、调整电路参数等。

五、短路电流计算实例假设有一个220V电源，电路总阻抗为5Ω，我们可以使用短路电流计算公式进行计算。

短路电流= 220V / 5Ω = 44A根据计算结果，该电路在短路时的电流为44A。

我们可以将这个结果与电气设备的额定短路电流进行比较，以评估设备的安全性和可靠性。

六、总结短路电流是评估电路安全性的重要指标，计算短路电流可以帮助我们选择合适的电气设备，并采取相应的安全措施。

计算短路电流的技巧和需要注意的问题在电气工程领域中，计算短路电流是非常重要的，因为它可以帮助我们评估电路中的安全性，并确定设备和保护装置的额定容量。

然而，短路电流的计算并不是一件简单的事情，需要考虑很多因素和技巧。

本文将从计算短路电流的基本步骤、技巧和需要注意的问题等方面进行全面探讨。

1. 短路电流的基本概念让我们来了解一下短路电流的基本概念。

短路电流是在电路中出现短路时，电流的最大值。

它的计算对于电气设备和保护装置的选择具有非常重要的意义。

短路电流的大小直接影响着设备的选择和保护装置的额定容量，因此需要准确地计算出来。

2. 计算短路电流的基本步骤接下来，让我们来看一下计算短路电流的基本步骤。

需要收集电路中各个部分的参数，包括电压、电阻、电抗等。

利用这些参数和相应的公式进行计算，得出短路电流的数值。

在进行计算时，需要注意考虑电路中的并联和串联关系，以确保计算结果的准确性。

3. 技巧和注意事项在进行短路电流的计算时，有一些技巧和注意事项需要特别注意。

需要考虑电路中各种不同类型的负载，包括电动机、变压器等，它们对短路电流的影响是不同的。

还需要考虑电路中的不对称性因素，如接地故障等。

这些因素都会对短路电流的计算产生影响，因此需要在计算过程中加以考虑。

4. 个人观点和理解个人而言，在计算短路电流时，我认为最重要的是要充分了解电路中各个部分的特性和参数，同时要注意考虑不同类型负载和可能出现的不对称性因素。

只有在对电路有深入的了解的基础上，才能准确地计算出短路电流的数值，并据此选择合适的设备和保护装置。

总结通过本文的探讨，我们可以清晰地了解到计算短路电流的重要性以及一些技巧和需要注意的问题。

在实际工程中，我们需要根据电路的实际情况，结合以上提到的技巧和注意事项，来准确地计算出短路电流的数值，并根据计算结果来选择合适的设备和保护装置，以确保电路的安全运行。

本文参考了电气工程领域的一些基本理论和实际工程经验，结合个人的观点和理解，希望可以对读者在计算短路电流方面有所帮助。

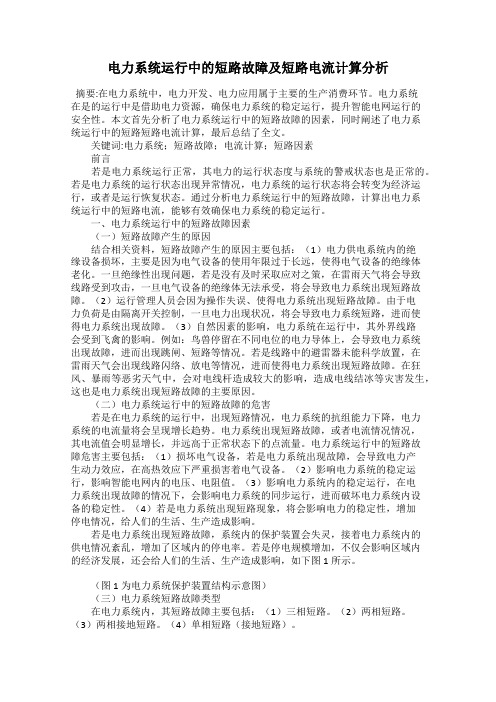

电力系统运行中的短路故障及短路电流计算分析摘要:在电力系统中，电力开发、电力应用属于主要的生产消费环节。

电力系统在是的运行中是借助电力资源，确保电力系统的稳定运行，提升智能电网运行的安全性。

本文首先分析了电力系统运行中的短路故障的因素，同时阐述了电力系统运行中的短路短路电流计算，最后总结了全文。

关键词:电力系统；短路故障；电流计算；短路因素前言若是电力系统运行正常，其电力的运行状态度与系统的警戒状态也是正常的。

若是电力系统的运行状态出现异常情况，电力系统的运行状态将会转变为经济运行，或者是运行恢复状态。

通过分析电力系统运行中的短路故障，计算出电力系统运行中的短路电流，能够有效确保电力系统的稳定运行。

一、电力系统运行中的短路故障因素（一）短路故障产生的原因结合相关资料，短路故障产生的原因主要包括：（1）电力供电系统内的绝缘设备损坏，主要是因为电气设备的使用年限过于长远，使得电气设备的绝缘体老化。

一旦绝缘性出现问题，若是没有及时采取应对之策，在雷雨天气将会导致线路受到攻击，一旦电气设备的绝缘体无法承受，将会导致电力系统出现短路故障。

（2）运行管理人员会因为操作失误、使得电力系统出现短路故障。

由于电力负荷是由隔离开关控制，一旦电力出现状况，将会导致电力系统短路，进而使得电力系统出现故障。

（3）自然因素的影响，电力系统在运行中，其外界线路会受到飞禽的影响。

例如：鸟兽停留在不同电位的电力导体上，会导致电力系统出现故障，进而出现跳闸、短路等情况。

若是线路中的避雷器未能科学放置，在雷雨天气会出现线路闪络、放电等情况，进而使得电力系统出现短路故障。

在狂风、暴雨等恶劣天气中，会对电线杆造成较大的影响，造成电线结冰等灾害发生，这也是电力系统出现短路故障的主要原因。

（二）电力系统运行中的短路故障的危害若是在电力系统的运行中，出现短路情况，电力系统的抗组能力下降，电力系统的电流量将会呈现增长趋势。

电力系统出现短路故障，或者电流情况情况，其电流值会明显增长，并远高于正常状态下的点流量。

短路电流的危害及防范措施短路电流的定义短路电流是指在电路中由于非正常的接触、短路，或电器故障等原因引起的电路电流瞬间急剧升高的现象。

在短路时，电流的瞬时值往往是正常工作电流的数倍甚至数十倍，这种高幅值的电流会对电器设备和电力系统造成不可忽视的危害。

短路电流的危害尽管短路电流的持续时间很短，但是对于电器设备、电力系统来说，短路电流仍然会造成非常严重的危害，具体表现为：1.电器损坏：短路电流流经电路时，因为流动的电流瞬间非常大，会造成电器损坏或者烧毁等现象。

严重的短路甚至会产生火花和爆炸，对生命财产造成威胁。

2.线路过热：短路电流会导致电线产生过大的电流，电线的负荷会急遽加大并且不可逆转，从而使线路过载，引发电线过热、电线烧毁以及火灾等问题。

3.系统运行受影响：短路电流会对系统的正常运行产生副作用，如导致电力系统的不同部分由于电压的变化而断电，造成系统运行的瘫痪。

综合以上个方面，短路电流对电气设备的安全性和高效运转都带来了非常严重的影响。

短路电流的防范措施为了减少短路电流的危害，人们提出了各种各样的防范措施，维护了正常的电器设备和电力系统的安全使用。

1.安装保护装置：通过安装以细小电路器件制成的保护电路，可以有效地保护电路免受短路电流的侵害，阻止短路电流的继续流动。

一些常见的保护装置有保险丝、断路器等。

2.规范安装方法：为确保安装的电器设备可靠安全地工作，应遵循正确的安装规范，在施工中严格执行电接线安规以及设备的安装细节要求。

3.定期检查维护：定期检查设备的电学特性，如电阻、电容、电感等，防止因电器老化、腐蚀、疲劳等原因发生短路，同时保持设备的良好状态。

4.确保操作规范：在电器设备的操作过程中，要遵循操作细则，并确保人员操作规范，不得私自改变电气配线和设备接线，避免因操作不当引起短路电流。

综上所述，短路电流是不可忽略的一种问题，对电力系统和人员甚至财产安全都会造成很严重的威胁，必要的预防措施显得十分重要。

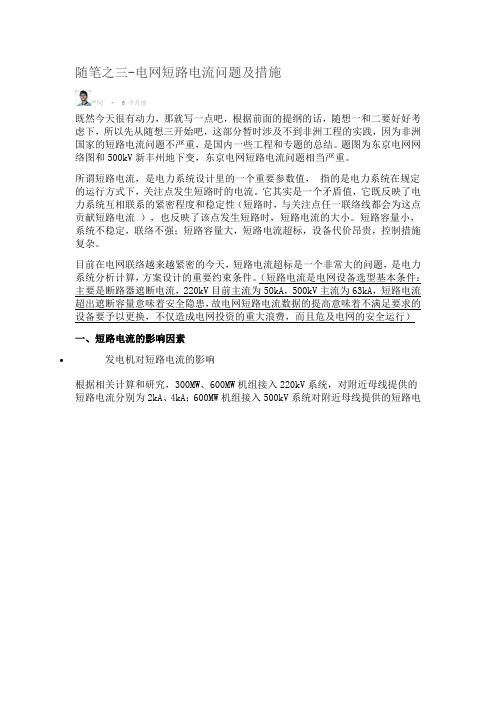

随笔之三-电网短路电流问题及措施严同· 6 个月前既然今天很有动力，那就写一点吧，根据前面的提纲的话，随想一和二要好好考虑下，所以先从随想三开始吧，这部分暂时涉及不到非洲工程的实践，因为非洲国家的短路电流问题不严重，是国内一些工程和专题的总结。

题图为东京电网网络图和500kV新丰州地下变，东京电网短路电流问题相当严重。

所谓短路电流，是电力系统设计里的一个重要参数值，指的是电力系统在规定的运行方式下，关注点发生短路时的电流。

它其实是一个矛盾值，它既反映了电力系统互相联系的紧密程度和稳定性（短路时，与关注点任一联络线都会为这点贡献短路电流），也反映了该点发生短路时，短路电流的大小。

短路容量小，系统不稳定，联络不强；短路容量大，短路电流超标，设备代价昂贵，控制措施复杂。

目前在电网联络越来越紧密的今天，短路电流超标是一个非常大的问题，是电力系统分析计算，方案设计的重要约束条件。

（短路电流是电网设备选型基本条件：主要是断路器遮断电流，220kV目前主流为50kA，500kV主流为63kA，短路电流超出遮断容量意味着安全隐患，故电网短路电流数据的提高意味着不满足要求的设备要予以更换，不仅造成电网投资的重大浪费，而且危及电网的安全运行）一、短路电流的影响因素发电机对短路电流的影响根据相关计算和研究，300MW、600MW机组接入220kV系统，对附近母线提供的短路电流分别为2kA、4kA；600MW机组接入500kV系统对附近母线提供的短路电流为2kA。

下图为某1000MW机组接入某500kV系统后对短路电流的影响。

降压变对短路电流的影响1）不同短路阻抗的500kV降压变对220kV侧短路电流的影响若将2台短路阻抗均为12%的变压器换成短路阻抗为15%的并列运行，则其对220kV母线提供的短路电流将降低3~5kA；若换成短路阻抗为20%的并列运行，则可降低 7~ 11kA。

新建或扩建的500kV变电站选择高阻抗变压器可有效降低220kV短路电流。

短路电流计算总结短路电流计算的目的:(1)确定供电系统的结线和运行方式。

(2)选择电气设备。

(3)选择限流电抗器。

(4)选择和整定继电保护装置。

(5)另外接地装置需根据短路电流进行设计；在设计户外高压配电装置时，需按短路条件校验软导线的相问和相对地的安全距离。

电力系统短路电流计算方法:1、手工计算。

设计人员需要手工计算所有过程，优点是比较准确，缺点是工作量大。

目前设计人员普遍认为手工计算在进行网络变换和短路计算时计算过程繁琐，不仅耗时耗力，还容易出现错误。

2、查表计算。

这种方法的优点是直接查表得到短路电流，节约时间；但缺点是查表数值准确度不高，一般都是范围值。

3、计算机算法。

大型电力系统故障计算，尤其高压电网短路计算中，一般采用计算机算法进行计算，使用简便，但一些软件中采用的计算机算法在低压小型电网短路电流计算时不够准确。

电力系统三相短路计算主要任务:1、次暂态电流I"的计算（t＝0时短路电流周期分量的有效值）、冲击电流i imp的计算（短路电流最大瞬时值），以及短路电流最大有效值和短路容量S D的计算。

计算结果（I"）主要用于检验断路器的开断电流和继电保护的整定计算中，主要用于电气设备的动稳定校验。

2、三相短路暂态过程中，某一时刻短路电流周期分量有效值I t的计算。

计算结果主要应用于电气设备的热稳定校验。

一、次暂态电流I"的计算步骤1：确定系统各元件的次暂态参数。

(1)发电机。

在突然短路瞬间，同步发电机的次暂态电动势保持着短路前瞬间的数值（）.根据短路前瞬间发电机的相量图，发电机电动势可按以下关系计算：或实用计算中，汽轮机和有阻尼绕组的凸极发电机，次暂态电抗可以取X" = X"d，若在计算中忽略负荷，则所有电源的次暂态电动势均取为额定电压，E"0 = U|0| = 1，而当短路点远离电源时，可将发电机端电压母线看作恒定电压源，电压值取额定电压。

第七章短路电流计算Short Circuit Current Calculation§7-1 概述General Description一、短路的原因、类型及后果The cause, type and sequence of short circuit1、短路：是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。

2、短路的原因：⑴元件损坏如绝缘材料的自然老化，设计、安装及维护不良等所造成的设备缺陷发展成短路.⑵气象条件恶化如雷击造成的闪络放电或避雷器动作；大风造成架空线断线或导线覆冰引起电杆倒塌等.⑶违规操作如运行人员带负荷拉刀闸；线路或设备检修后未拆除接地线就加电压.⑷其他原因如挖沟损伤电缆,鸟兽跨接在裸露的载流部分等.3、三相系统中短路的类型：⑴基本形式: )3(k—三相短路；)2(k—两相短路；)1(k—单相接地短路；)1,1(k—两相接地短路；⑵对称短路：短路后，各相电流、电压仍对称,如三相短路；不对称短路：短路后，各相电流、电压不对称;如两相短路、单相短路和两相接地短路.注:单相短路占绝大多数；三相短路的机会较少,但后果较严重。

4、短路的危害后果随着短路类型、发生地点和持续时间的不同，短路的后果可能只破坏局部地区的正常供电，也可能威胁整个系统的安全运行。

短路的危险后果一般有以下几个方面。

（1）电动力效应短路点附近支路中出现比正常值大许多倍的电流，在导体间产生很大的机械应力，可能使导体和它们的支架遭到破坏。

（2）发热短路电流使设备发热增加，短路持续时间较长时，设备可能过热以致损坏。

（3）故障点往往有电弧产生，可能烧坏故障元件，也可能殃及周围设备. （4） 电压大幅下降，对用户影响很大. （5） 如果短路发生地点离电源不远而又持续时间较长，则可能使并列运行的发电厂失去同步，破坏系统的稳定，造成大片停电。

这是短路故障的最严重后果。

（6） 不对称短路会对附近的通讯系统产生影响。
