下载文档原格式

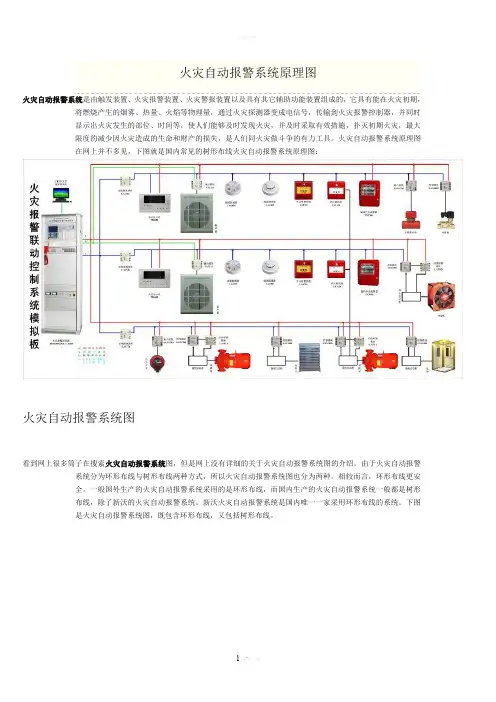

火灾自动（一）系统原理图
火灾自动系统是由触发装置、火灾装置、火灾警报装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾控制器，并同时显示出火灾发生
的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少因火灾
造成的生命和财产的损失，是人们同火灾做斗争的有力工具。
火灾自动系统原理图在网上并不多见，下图就
是国内常见的树形布线火灾自动系统原理图：
火灾自动系统图
看到网上很多筒子在搜索火灾自动系统图，但是网上没有详细的关于火灾自动系统图的介绍。
由于火灾自动系统分为环形布线与树形布线两种方式，所以火灾自动系统图也分为两种。
相较而言，环形布线更安全。
一般国外生产的火
灾自动系统采用的是环形布线，而国内生产的火灾自动系统一般都是树形布线，除了新沃的火灾自动系统。
新沃火灾自动系统是国内唯一一家采用环形布线的系统。
下图是火灾自动系统图，既包含环形布线，又包括
树形布线。
下图火灾自动系统环形布线系统图。
火灾自动报警系统工作原理火灾自动报警系统是一种能够自动监测火灾并及时报警的安全设备，它的工作原理主要包括火灾探测、信号传输和报警处理三个方面。
首先，火灾自动报警系统的工作原理是基于火灾探测技术的。
系统会安装在建筑物内的各个关键位置，如走廊、楼梯间、厨房等，以便及时监测火灾的发生。
常见的火灾探测器包括光电式、离子式和热敏式探测器。
光电式探测器利用光束被烟雾遮挡时的变化来监测火灾，离子式探测器则是通过监测空气中离子浓度的变化来判断是否有火灾发生，而热敏式探测器则是通过监测温度的变化来判断火灾的发生。
一旦探测器监测到火灾信号，就会立即发出报警信号。
其次，火灾自动报警系统的工作原理还包括信号传输。
当探测器发出火灾报警信号后，系统会立即将信号传输到报警控制器。
传输方式一般包括有线传输和无线传输两种方式。
有线传输是通过电缆将信号传输到报警控制器，而无线传输则是通过无线通讯技术将信号传输到报警控制器。
这样可以确保报警信号能够及时准确地传输到报警控制器，使得报警系统能够迅速做出反应。
最后，火灾自动报警系统的工作原理还包括报警处理。
一旦报警控制器接收到火灾报警信号，就会立即启动报警装置，如声光报警器和自动喷水灭火系统等，同时还会将报警信号传输到消防监控中心，以便消防人员及时赶到现场进行救援。
在此过程中，报警控制器还会对火灾信号进行分析，以排除误报警情况的发生，确保系统的稳定可靠性。
综上所述，火灾自动报警系统的工作原理主要包括火灾探测、信号传输和报警处理三个方面。
通过这些工作原理，系统能够及时准确地监测火灾的发生，并启动相应的报警装置，以便及时采取措施进行应急处理，保障人员和财产的安全。
火灾自动报警系统原理图
火灾自动报警系统是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时
显示出火灾发生的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大
限度的减少因火灾造成的生命和财产的损失，是人们同火灾做斗争的有力工具。
火灾自动报警系统原理图
在网上并不多见，下图就是国内常见的树形布线火灾自动报警系统原理图：
火灾自动报警系统图
看到网上很多筒子在搜索火灾自动报警系统图，但是网上没有详细的关于火灾自动报警系统图的介绍。
由于火灾自动报警系统分为环形布线与树形布线两种方式，所以火灾自动报警系统图也分为两种。
相较而言，环形布线更安
全。
一般国外生产的火灾自动报警系统采用的是环形布线，而国内生产的火灾自动报警系统一般都是树形
布线，除了新沃的火灾自动报警系统。
新沃火灾自动报警系统是国内唯一一家采用环形布线的系统。
下图
是火灾自动报警系统图，既包含环形布线，又包括树形布线。
下图火灾自动报警系统环形布线系统图
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
火灾报警控制系统的基本原理1、火灾报警控制系统原理框图火灾探测器通过对火灾发出燃烧气体、烟雾粒子、温升和火焰的探测,将探测到的火情信号转化为火警电信号。
在现场的人员若发现火情后, 也应立即直接按动手动报警按钮, 发出火警电信号。
火灾报警控制器接收到火警电信号, 经确认后, 一方面发出预警、火警声光报警信号, 同时显示并记录火警地址和时间, 告诉消防控制室( 中心) 的值班人员; 另一方面将火警电信号传送至各楼层( 防火分区) 所设置的火灾显示盘, 火灾显示盘经信号处理, 发出预警和火警声光报警信号, 并显示火警发生的地址, 通知楼层( 防火分区) 值班人员立即察看火情并采取相应的扑灭措施。
在消防控制室( 中心) 还可能通过火灾报警控制器的通信接口, 将火警信号在CRT 微机彩显系统显示屏上更直观地显示出来。
联动控制器则从火灾报警控制器读取火警数据, 经预先编程设置好的控制逻辑(“或”、“与”、“片”、“总报”等控制逻辑) 处理后。
向相应的控制点发出联动控制信号, 并发出提示声光信号, 经过执行器去控制相应的外控消防设备, 如: 排烟阀, 排烟风机等防烟排烟设备, 防火阀、防火卷帘门等防火设备; 警铃、警笛和声光报警器等警报设备; 关闭空调、电梯迫降和打开人员疏散指示灯等; 启动消防泵、喷淋泵等消防灭火设备等。
外控消防设备的启停状态应反馈给联动控制器主机并以光信号形式显示出来, 使消防控制室( 中心) 值班人员了解外控设备的实际运行情况, 消防内部电话, 消防内部广播起到通信联络和对人员疏散、防火灭火的调度指挥作用.2、火灾报警控制系统的构成火灾报警控制系统作为一个完整的系统由三部分组成, 即火灾探测、报警和联动控制。
火灾探测部分主要由探测器组成, 是火灾自动报警系统的检测元件, 它将火灾发生初期所产生的烟、热、光转变成电信号, 然后送入报警系统。
报警控制由各种类型报警器组成, 它主要将收到的报警电信号显示和传递, 并对自动消防装置发出控制信号。

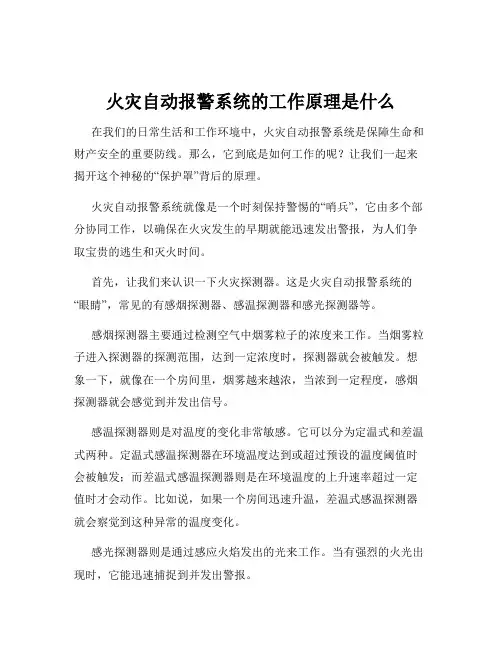

火灾自动报警系统的工作原理是什么在我们的日常生活和工作环境中，火灾自动报警系统是保障生命和财产安全的重要防线。
那么，它到底是如何工作的呢？让我们一起来揭开这个神秘的“保护罩”背后的原理。
火灾自动报警系统就像是一个时刻保持警惕的“哨兵”，它由多个部分协同工作，以确保在火灾发生的早期就能迅速发出警报，为人们争取宝贵的逃生和灭火时间。
首先，让我们来认识一下火灾探测器。
这是火灾自动报警系统的“眼睛”，常见的有感烟探测器、感温探测器和感光探测器等。
感烟探测器主要通过检测空气中烟雾粒子的浓度来工作。
当烟雾粒子进入探测器的探测范围，达到一定浓度时，探测器就会被触发。
想象一下，就像在一个房间里，烟雾越来越浓，当浓到一定程度，感烟探测器就会感觉到并发出信号。
感温探测器则是对温度的变化非常敏感。
它可以分为定温式和差温式两种。
定温式感温探测器在环境温度达到或超过预设的温度阈值时会被触发；而差温式感温探测器则是在环境温度的上升速率超过一定值时才会动作。
比如说，如果一个房间迅速升温，差温式感温探测器就会察觉到这种异常的温度变化。
感光探测器则是通过感应火焰发出的光来工作。
当有强烈的火光出现时，它能迅速捕捉到并发出警报。
这些探测器分布在建筑物的各个关键位置，如走廊、房间、楼梯间等。
它们就像无数个小哨兵，时刻监视着周围的环境。
当探测器检测到火灾的迹象后，会将信号传输给报警控制设备。
这就像是把发现的“敌情”报告给指挥中心。
报警控制设备是整个系统的“大脑”，它接收来自探测器的信号，并进行分析和判断。
如果确认是火灾信号，控制设备就会启动一系列的动作。
首先，它会发出声光报警信号。
响亮的警报声和闪烁的灯光会提醒人们发生了火灾，让大家能够迅速做出反应。
同时，控制设备还会向消防联动控制设备发送信号。
消防联动控制设备就像是一个行动的指挥官，它会根据接收到的信号，启动相关的消防设备。
比如说，它会打开消防广播系统，通知建筑物内的人员疏散。
还会启动防烟排烟系统，排出烟雾，为人们提供更清晰的逃生通道。

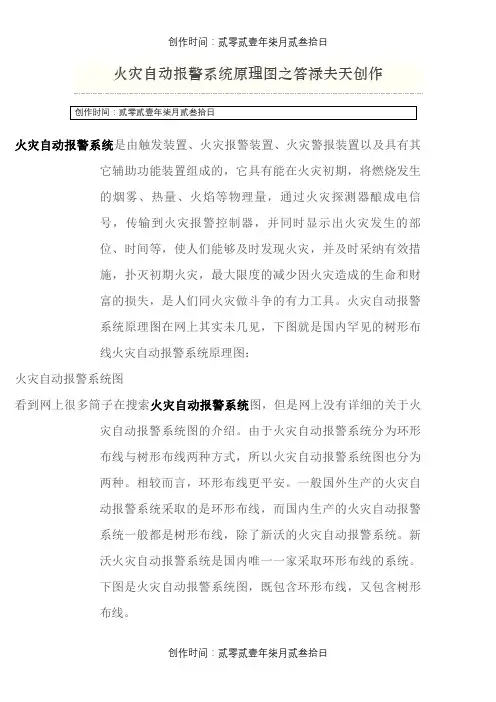

火灾自动报警系统是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧发生
的烟雾、热量、火焰等物理量，通过火灾探测器酿成电信
号，传输到火灾报警控制器，并同时显示出火灾发生的部
位、时间等，使人们能够及时发现火灾，并及时采纳有效措
施，扑灭初期火灾，最大限度的减少因火灾造成的生命和财
富的损失，是人们同火灾做斗争的有力工具。
火灾自动报警
系统原理图在网上其实未几见，下图就是国内罕见的树形布
线火灾自动报警系统原理图：
火灾自动报警系统图
看到网上很多筒子在搜索火灾自动报警系统图，但是网上没有详细的关于火灾自动报警系统图的介绍。
由于火灾自动报警系统分为环形
布线与树形布线两种方式，所以火灾自动报警系统图也分为
两种。
相较而言，环形布线更平安。
一般国外生产的火灾自
动报警系统采取的是环形布线，而国内生产的火灾自动报警
系统一般都是树形布线，除了新沃的火灾自动报警系统。
新
沃火灾自动报警系统是国内唯一一家采取环形布线的系统。
下图是火灾自动报警系统图，既包含环形布线，又包含树形
布线。
下图火灾自动报警系统环形布线系统图创作时间：贰零贰壹年柒月贰叁拾日。
