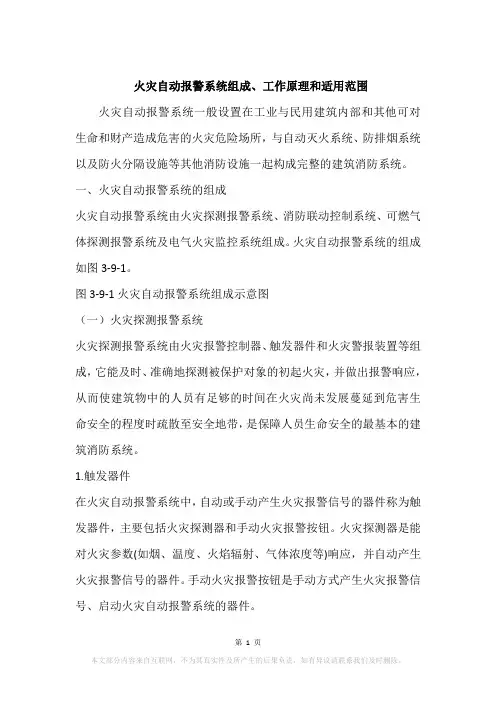

火灾自动报警系统组成、工作原理和适用范围火灾自动报警系统一般设置在工业与民用建筑内部和其他可对生命和财产造成危害的火灾危险场所，与自动灭火系统、防排烟系统以及防火分隔设施等其他消防设施一起构成完整的建筑消防系统。

一、火灾自动报警系统的组成火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。

火灾自动报警系统的组成如图3-9-1。

图3-9-1火灾自动报警系统组成示意图（一）火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，它能及时、准确地探测被保护对象的初起火灾，并做出报警响应，从而使建筑物中的人员有足够的时间在火灾尚未发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。

1.触发器件在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动火灾报警按钮。

火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报警信号的器件。

手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件。

2.火灾报警装置在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。

火灾报警控制器就是其中最基本的一种。

火灾报警控制器担负着为火灾探测器提供稳定的工作电源；监视探测器及系统自身的工作状态；接收、转换、处理火灾探测器输出的报警信号；进行声光报警；指示报警的具体部位及时间；同时执行相应辅助控制等诸多任务。

3.火灾警报装置在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。

它以声、光和音响等方式向报警区域发出火灾警报信号，以警示人们迅速采取安全疏散，以及进行灭火救灾措施。

4.电源火灾自动报警系统属于消防用电设备，其主电源应当采用消防电源，备用电源可采用蓄电池。

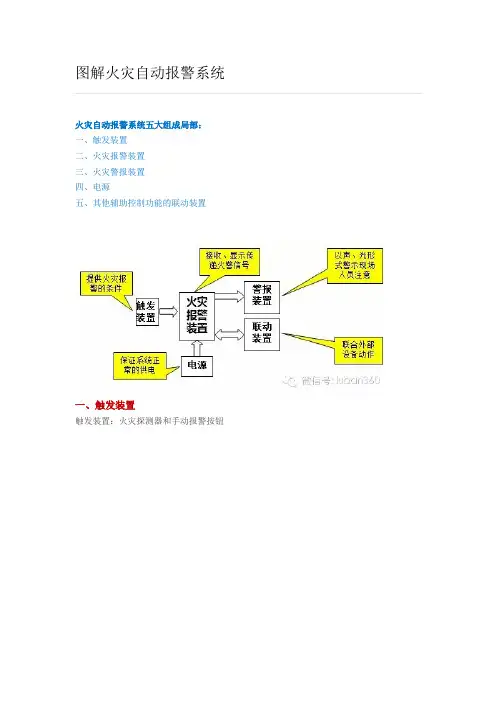

图解火灾自动报警系统火灾自动报警系统五大组成局部：一、触发装置二、火灾报警装置三、火灾警报装置四、电源五、其他辅助控制功能的联动装置一、触发装置触发装置：火灾探测器和手动报警按钮1、火灾探测器火灾探测器是火灾自动报警系统的重要组成局部，是整个系统性能好坏的关键。

手动报警按钮是手动方式产生火灾报警信号的器件，也是火灾自动报警系统中不可缺少的组成局部之一。

感烟探测器：感温探测器：火焰探测器：可燃气体探测器：2、手动报警按钮手动报警按钮是火灾报警系统中的一个设备类型，当人员发生火灾时在火灾探测器没有探测到火灾的时候人员手动按下手动报警按钮，报告火灾信号。

正常情况下当手动报警按钮报警时，火灾发生的几率比火灾探测器要大的多，几乎没有误报的可能。

因为手动报警按钮的报警出发条件是必须人工按下按钮启动。

按下手动报警按钮的的时候过3-5秒钟手动报警按钮上的火警确认灯会点亮，这个状态灯表示火灾报警控制器已经收到火警信号，并且确认了现场位置。

二、火灾报警装置火灾报警装置：火灾报警控制器和火灾显示盘1、火灾报警控制器在火灾自动报警系统中，火灾报警控制器用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其他辅助功能。

它担负着为火灾探测器等外设提供稳定的工作电源，监视外设及系统自身的工作状态，承受、转换、处理火灾探测器输出的报警信号，进展声光报警，指示报警的详细部位及时间，同时执行相应的辅助控制等诸多任务，是火灾报警系统中的核心组成局部。

2、火灾显示盘火灾显示盘〔又称复示盘或楼层显示器〕用于接收火灾报警控制器发出的信号，显示发出火警部位或区域，通常设置于经常有人员存在或活动而没有设置火灾报警控制器的现场区域。

三、火灾警报装置火灾警报装置是在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。

声光报警器就是一种最根本的火灾警报装置，它以声、光方式向报警区域发出火灾警报信号，以提醒人们展开平安疏散、灭火救灾等行动。

消防火灾自动报警系统图解及其布线要求————————————————————————————————作者：————————————————————————————————日期：消防火灾自动报警系统图解及其布线要求火灾自动报警系统一般设置在工业与民用建筑场所，与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。

火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。

一、火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，能及时、准确地探测保护对象的初起火灾，并做出报警响应，告知建筑中的人员火灾的发生，从而使建筑中的人员有足够的时间在火灾发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。

火灾探测报警系统的构成如图所示。

二、消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能，当消防设备动作后将动作信号反馈给消防控制室并显示。

监视建筑消防设施的运行状态，即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它触发和输入信息。

通过传输设备将火灾报警控制器发出的火灾报警信号及其它有关信息传输到建筑消防设施及消防安全管理远程监控系统。

消防联动控制系统的构成如图所示。

三、可燃气体探测报警系统可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。
