消防火灾自动报警系统图解及其布线要求————————————————————————————————作者：————————————————————————————————日期：消防火灾自动报警系统图解及其布线要求火灾自动报警系统一般设置在工业与民用建筑场所，与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。

火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。

一、火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，能及时、准确地探测保护对象的初起火灾，并做出报警响应，告知建筑中的人员火灾的发生，从而使建筑中的人员有足够的时间在火灾发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。

火灾探测报警系统的构成如图所示。

二、消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能，当消防设备动作后将动作信号反馈给消防控制室并显示。

监视建筑消防设施的运行状态，即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它触发和输入信息。

通过传输设备将火灾报警控制器发出的火灾报警信号及其它有关信息传输到建筑消防设施及消防安全管理远程监控系统。

消防联动控制系统的构成如图所示。

三、可燃气体探测报警系统可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。

火灾自动报警系统的工作原理是什么？在火灾自动报警系统中，火灾报警控制器和消防联动控制器是核心组件，是系统中火灾报警与警报的监控管理枢纽和人机交互平台。

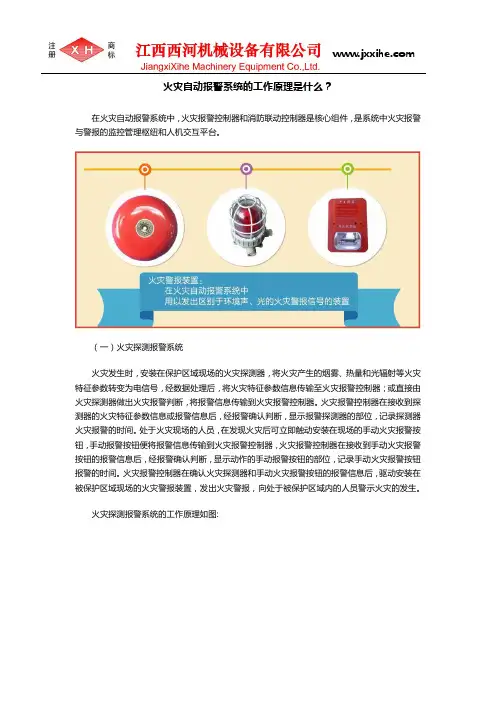

（一）火灾探测报警系统火灾发生时，安装在保护区域现场的火灾探测器，将火灾产生的烟雾、热量和光辐射等火灾特征参数转变为电信号，经数据处理后，将火灾特征参数信息传输至火灾报警控制器；或直接由火灾探测器做出火灾报警判断，将报警信息传输到火灾报警控制器。

火灾报警控制器在接收到探测器的火灾特征参数信息或报警信息后，经报警确认判断，显示报警探测器的部位，记录探测器火灾报警的时间。

处于火灾现场的人员，在发现火灾后可立即触动安装在现场的手动火灾报警按钮，手动报警按钮便将报警信息传输到火灾报警控制器，火灾报警控制器在接收到手动火灾报警按钮的报警信息后，经报警确认判断，显示动作的手动报警按钮的部位，记录手动火灾报警按钮报警的时间。

火灾报警控制器在确认火灾探测器和手动火灾报警按钮的报警信息后，驱动安装在被保护区域现场的火灾警报装置，发出火灾警报，向处于被保护区域内的人员警示火灾的发生。

火灾探测报警系统的工作原理如图:（二）消防联动控制系统火灾发生时，火灾探测器和手动火灾报警按钮的报警信号等联动触发信号传输至消防联动控制器，消防联动控制器按照预设的逻辑关系对接收到的触发信号进行识别判断，在满足逻辑关系条件时，消防联动控制器按照预设的控制时序启动相应自动消防系统（设施），实现预设的消防功能；消防控制室的消防管理人员也可以通过操作消防联动控制器的手动控制盘直接启动相应的消防系统（设施），从而实现相应消防系统（设施）预设的消防功能。

消防联动控制接收并显示消防系统（设施）动作的反馈信息。

消防联动控制系统的工作原理如图:江西西河机械设备有限公司，是一家集科研、设计、开发、生产安装、服务、技术培训为一体的专业化企业。

目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。

火灾自动报警及消防联动系统

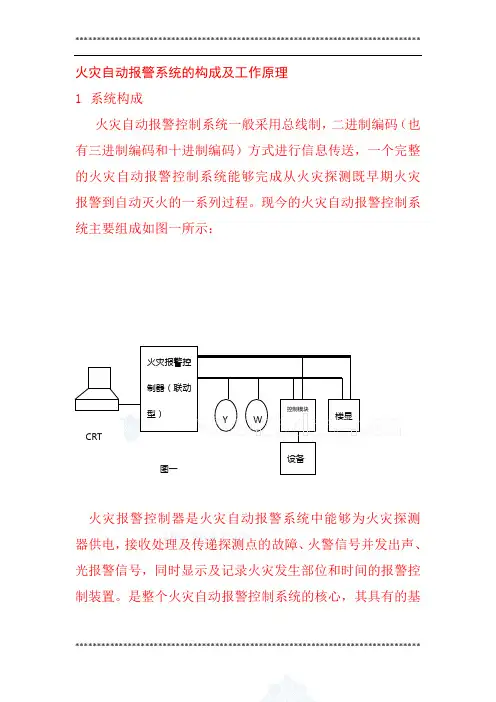

火灾自动报警系统原理图
火灾自动报警系统是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少因火灾造成的生命和财产的损失，是人们同火灾做斗争的有力工具。

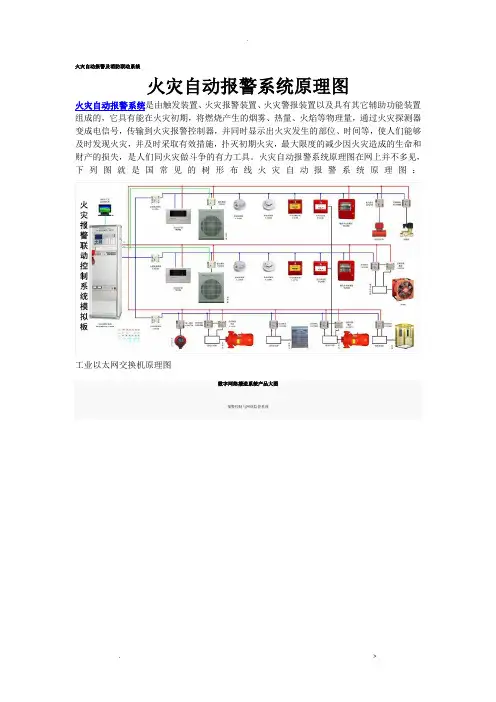

火灾自动报警系统原理图在网上并不多见，下列图就是国常见的树形布线火灾自动报警系统原理图：
工业以太网交换机原理图
数字网络播送系统产品大图
报警控制与网络监控系统
消防自动报警系统。

火灾自动报警控制系统火灾自动报警控制系统由光电感烟探头、差定感温探头、手动报警按钮、消火栓按钮、喷淋头、水流指示、湿式报警阀、压力开关、楼层显示器、防火阀、排烟阀、排烟机、正压送风机、正压送风阀、新风机组、空调机组、消防电梯、消防广播、消防电话、消火栓泵、喷淋泵、切断非消防电源、控制器主机和显示系统组成。

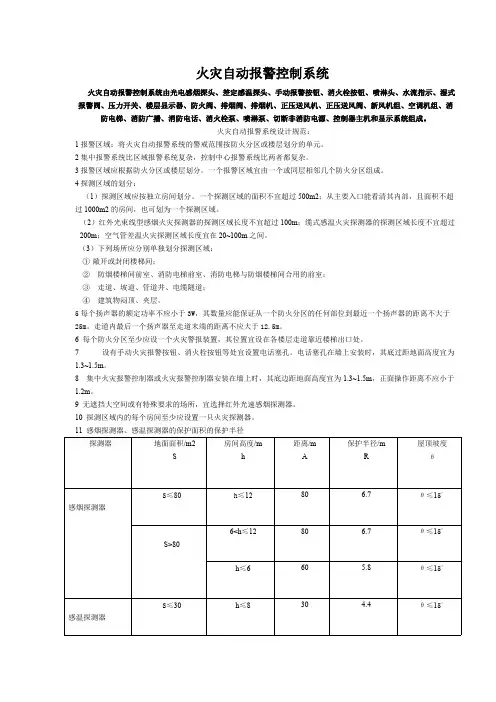

火灾自动报警系统设计规范：1报警区域：将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。

2集中报警系统比区域报警系统复杂，控制中心报警系统比两者都复杂。

3报警区域应根据防火分区或楼层划分。

一个报警区域宜由一个或同层相邻几个防火分区组成。

4探测区域的划分：（1）探测区域应按独立房间划分。

一个探测区域的面积不宜超过500m2；从主要入口能看清其内部，且面积不超过1000m2的房间，也可划为一个探测区域。

（2）红外光束线型感烟火灾探测器的探测区域长度不宜超过100m；缆式感温火灾探测器的探测区域长度不宜超过200m；空气管差温火灾探测区域长度宜在20~100m之间。

（3）下列场所应分别单独划分探测区域：①敞开或封闭楼梯间；②防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室；③走道、坡道、管道井、电缆隧道；④建筑物闷顶、夹层。

5每个扬声器的额定功率不应小于3W，其数量应能保证从一个防火分区的任何部位到最近一个扬声器的距离不大于25m。

走道内最后一个扬声器至走道末端的距离不应大于12.5m。

6 每个防火分区至少应设一个火灾警报装置，其位置宜设在各楼层走道靠近楼梯出口处。

7 设有手动火灾报警按钮、消火栓按钮等处宜设置电话塞孔。

电话塞孔在墙上安装时，其底过距地面高度宜为1.3~1.5m。

8 集中火灾报警控制器或火灾报警控制器安装在墙上时，其底边距地面高度宜为1.3~1.5m，正面操作距离不应小于1.2m。

9 无遮挡大空间或有特殊要求的场所，宜选择红外光速感烟探测器。

10 探测区域内的每个房间至少应设置一只火灾探测器。

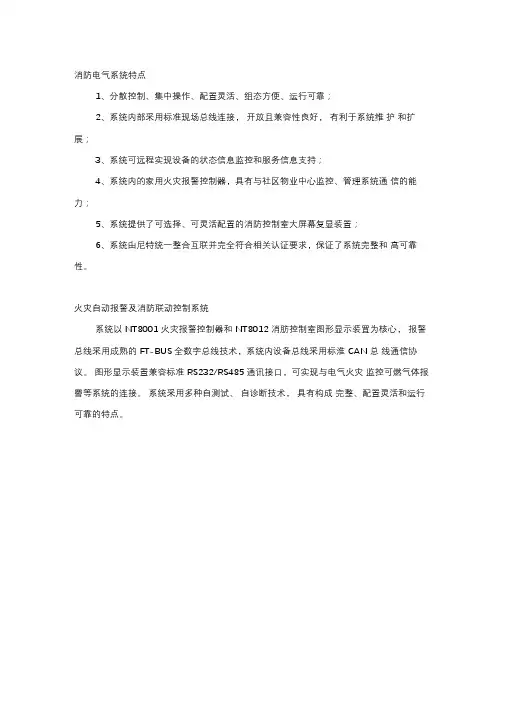

消防电气系统特点1、分散控制、集中操作、配置灵活、组态方便、运行可靠；2、系统内部采用标准现场总线连接，开放且兼容性良好，有利于系统维护和扩展；3、系统可远程实现设备的状态信息监控和服务信息支持；4、系统内的家用火灾报警控制器，具有与社区物业中心监控、管理系统通信的能力；5、系统提供了可选择、可灵活配置的消防控制室大屏幕复显装置；6、系统由尼特统一整合互联并完全符合相关认证要求，保证了系统完整和高可靠性。

火灾自动报警及消防联动控制系统系统以NT8001火灾报警控制器和NT8012消肪控制室图形显示装罝为核心，报警总线采用成熟的FT-BUS全数字总线技术，系统内设备总线采用标淮CAN总线通信协议。

图形显示装置兼容标准RS232/RS485通讯接口，可实现与电气火灾监控可燃气体报罾等系统的连接。

系统采用多种自测试、自诊断技术，具有构成完整、配置灵活和运行可靠的特点。

总线短路 隔离器火灾显示 盘总线短路隔离器总线短路 隔离器烟感复合 探测器中继模块 0.1*2S V R -H N 线总号信5.2*2V B -H N 线源电0.1*2S V R -H N 线总讯通光电感烟 探测器感温探测 器手动报警消火栓按按钮钮非编光电感烟探测非编感温 探测器总线短 路隔离 器安全栅水流指示器卷帘门手动接口声光警报器红外火焰 探测器红外光束感烟探测报警输入 报警输入声警报器报警输入输出模块音箱线型感温 电缆总线短路隔离器光警报器防爆 感烟 火灾 探测 器防爆 感温 火灾 探测 器防爆 手动 报警 按钮通讯总线 ;NH-RVS2*1.0 设备总线： NH-RVS2*1.0报警总线： NH-RVS2*1.0 直启线： NH-BV2*1.5联动总线： NH-BV2*2.5火灾自动报警及消防控制系统图总绽路 隔离器火灾显示盘总线短路隔离器0・；ZsA千HX怒膜A军io 4z ∙⅛≡jO.-δ.≤⅜ 3Z ⅞⅛2M光电感烟I 探测器 I 感温探测I h ________________F 动报警I 按钮 I消火栓按 I钮总线短路 隔离器报警输入总线班路 隔肉器路隔离 ______________器 ―安全栅水流指示器卷帘门『动接11输出模块声光警报器声警报器I-----防爆 感烟 火灾 探测器防爆 感温 火灾 探测 器防爆 F 动 报警 按钮光警报器通讯总线：NH-RVS2*l ・0 设备总线：∖H-RVS2*1.0报警总线：∖H-RYS2*1.0 联动总线：∖H-BV2*2.5立启线：∖H-BV2*1.5火灾自动报警及消防控制系统图电气火灾监控系统系统符合最新国家标准 GB14287-2014《电气火灾监控系统》 ，具有—体式、 分体式及组合式等多种可选配电气火灾监控探测器， 且仅通过二总线连接即可正 常工作》。
