3.5发动机简介

奔驰G-Wagon(463) 3.5DT(1993-2001年)
发动机代码：603.972

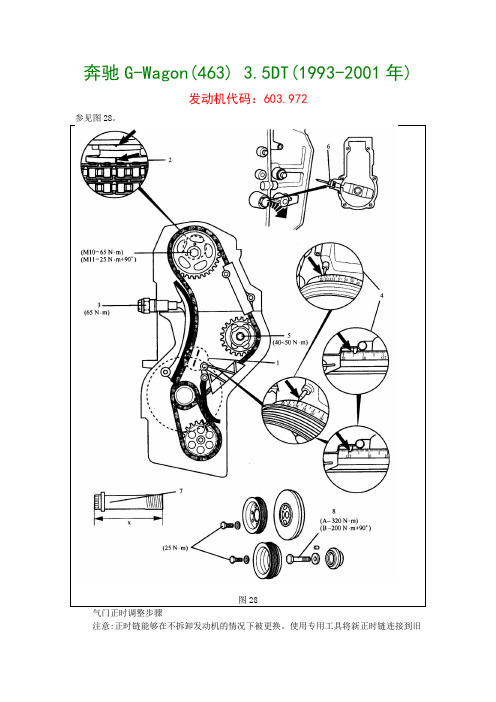

图28
气门正时调整步骤
注意:正时链能够在不拆卸发动机的情况下被更换。

使用专用工具将新正时链连接到旧
正时链上，绕过链轮，然后再连接到一起。

1.将发动机转动到1号气缸的上止点位置1处。

2.确保凸轮轴正时标记2对齐。

3.在进行发动机修理之前，拆下张紧器总成3。

4.在拆卸/安装喷油泵的过程中:将曲轴位置设定到1号气缸的上止点后15°，见图中4。

5.在拆下螺栓5之前，安装喷油泵链轮对中工具。

工具号为601589051400。

注意:喷油泵链轮螺栓5是左旋螺纹。

6.在拆下喷油泵之后，安装锁止工具6。

工具号为的1589052100。

7.在凸轮轴链轮安装过程中:确保锁止销保持在正确的位置。

8.在安装前，向正时链张紧器加机油:
●柱塞朝下将张紧器垂直浸没在SAE10发动机油中。

●压缩柱塞7~10次。

●在加完袖后，确保张紧器柱塞可以用很大压力均匀缓慢地压缩。

9.修理完后，安装并拧紧张紧器3。

10.如果凸轮轴链轮M11螺栓7的长度X超出范围，则必须更换。

最大长度:53.6mm。

11．拧紧曲轴皮带轮螺栓8:
●A类螺栓：10.9~320N.m。

●B类螺栓：8.8~200N.m+90°。
