带你了解大众TSI发动机————————————————————————————————作者: ————————————————————————————————日期:带你了解大众TSＩ发动机我们知道,只有燃油充分燃烧,才能令每滴燃油所储存的能量最大化地发挥作用，使发动机在消耗更少燃料的情况下,产生更低排放，输出更强劲的动力。

TSI涡轮增压直喷汽油发动机就是采用了涡轮增压和缸内直喷这两种技术，来提高发动机效率。

不仅为车辆提供出众的动力性能，还为使用者带来更佳的燃油经济性。

与传统汽油发动机相比,它体积更小、质量更轻，却拥有更好的动力输出及更为清洁的排放。

涡轮增压系统解剖视图涡轮增压技术是指利用涡轮增压器来增加发动机的进气量，在不改变发动机排量的情况下得到增大排量的效果，实现输出动力的大幅提升。

涡轮增压器实际上就是一个空气压缩机，利用发动机排出的废气推动涡轮高速旋转，将空气压缩进入气缸。

随着发动机转速加快,废气排出和涡轮转速也随之加快，空气压缩程度与发动机的进气量得以增加,从而提高发动机动力。

由于涡轮增压器的驱动是来自发动机排出的废气,不需要额外的动力，所以与其他增压方式相比，涡轮增压的效率更高，能耗更低。

此外,涡轮增压器并非易耗部件,在正常使用和保养的情况下,涡轮增压器的寿命和发动机的寿命是相同的。

由于涡轮增压器是由发动机排出的废气驱动增压，因此要在发动机达到一定转速时才能被启动，涡轮增压器的动态响应存在一定的“滞后”。

缸内直喷技术普通发动机的喷油嘴位于进气气门之前,其喷射出的雾状燃油在进气歧管末端与空气混合，形成的混合气随进气气门的打开一起进入燃烧室被压缩后点燃做功。

这种供油方式存在固有的缺点,由于是在进气歧管内进行混合,电喷发动机经常会遇到燃烧不完全和很难达到理想空燃比的情况,而这些问题在直喷发动机面前都将迎刃而解ﻫ缸内直喷技术是指将燃油喷嘴喷油器安装于气缸内,以压力较高的燃油直接喷入气缸内与进气混合，并通过对喷油器的安装位置、喷油雾化形状、进气气流控制，以及活塞顶形状的特别设计，进一步提高喷射压力，使燃油雾化的效果更为细致,真正做到精准地按比例控制喷油,让燃油和空气能够在整个气缸内进行均匀的混合,从而实现燃油的充分燃烧。

2003年大众公司在1.8L-5V-92kW进气道喷射汽油机的基础上为第2代奥迪(Audi)A3和A4轿车开发了一种新型横置式2.0L-4V-FSI分层直接喷射汽油机，除了将发动机功率由92kW增加到110kW使汽车的动力性得到了显著提高外，还使汽车燃油耗降低了大约1L/100km，同时更加舒适，并达到了当时欧洲实施的欧Ⅳ废气排放标准。

这种采用汽油分层直接喷射(FSI)技术的直列4缸4气门汽油机成功地解决了传统汽车在功率、舒适性和燃油耗之间的目标冲突，表明汽油分层直接喷射技术始终是提高汽油机燃烧效率潜力最大的一种技术措施。

2004年，大众公司在这种EA113汽油机系列平台基础上又开发出了世界上第一台涡轮增压缸内直接喷射2.0L-TFSI汽油机，功率为195kW，扭矩为350Nm。

2010年，为了给奥迪运动型轿车配备动力性能更好的汽油发动机，又将上述涡轮增压2.0L-TFSI燃油分层直喷式汽油机的燃油过程移植到奥迪直列5缸自然吸气2.5L-MPI多点气门口喷射汽油机上，成功地开发出了功率250kW，扭矩450Nm的2.5L-TFSI增压燃油分层直喷式汽油机。

本文将详细介绍4缸自然吸气2.0L-FSI燃油分层直喷式汽油机和5缸涡轮增压2.5L-TFSI燃油分层直喷式汽油机。

范明强(本刊专家委员会委员)教授级高级工程师，曾任中国第一汽车集团公司无锡研究所发动机研究室主任、湖南奔腾动力科技有限公司轿车柴油机项目部总工程师、无锡柴油机厂高级技术顾问和多所高校客座教授。

大众公司EA113系列2.0L-FSI燃油分层直喷式汽油机详解(一)◆文/江苏 范明强一、自然吸气2.0L-FSI燃油分层直喷式汽油机2.0L-4V-F S I分层直接喷射汽油机是在1.8L-5V-M PI进气道喷射汽油机(D=81m m，S=86.4mm)的基础上加大缸径和行程重新开发而成的，使行程与缸径之比从1.067加大到1.125。

在对5气门(5V)汽缸盖进行详细试验研究后，经过方案的仔细比较，并对几种不同的燃烧方法进行分析，最终专门为空气引导的分层直接喷射燃烧过程设计了一种新的4气门(4V)汽缸盖，可以应用于横置式和纵置式的自然吸气、增压的直列式和V形汽油机上，并能在全球进行低成本、大批量生产。

大众汽车FSI发动机技术解析（组图）2008-6-16 14:17:27来源: 奥杰汽车网编辑:yayaFSI作为大众集团与本田的VTEC、丰田的VVT-I等相抗衡的发动机新技术，是近几年脱颖而出的世界上新型汽油发动机技术。

FSI发动机在2000年开始应用在批量生产的车型上，先后搭载在大众高尔夫、路波、宝来、波罗、帕萨特、奥迪等不同型号的车型上。

国内2006年新上市的新奥迪A6L轿车就采用了FSI发动机。

燃油分层直接喷射FSI（Fuel Stratified Iinjection）使发动机在分层充气、均质稀混合气、均混合气等条件下运转，发动机在不同的混合气条件下都可以得到较好的发动机性能。

FSI发动机是将燃油直接喷入燃烧室，达到发动机需要的混合气浓度，以增加发动机的扭矩和功率，同时也提高了燃油经济性、降低油耗。

但是FSI技术对于燃油的品质要求比较高。

1989年，大众集团开始在柴油发动机制造领域发展柴油涡轮增压直喷TDI(Turbocharged-Direct-Injection)发动机，最先用在公交车的增压柴油机上。

大众公司又利用电子控制系统把相似的原理应用在汽油机上形成了现在的FSI技术的基础。

2000年底大众第一次用FSI发动机配备路波车，1.4L发动机可以输出77kW，平均百公里油耗只在5L 以下。

最近FSI发动机又应用在高尔夫、宝来上，所采用的1.6L, 81kW的FSI发动机，油耗仅为6.2L/1OOkm，拥有了比以前更强劲的输出，与油耗6.9L/100km、输出77kW的普通发动机的差距显而易见。

随后FSI又应用在波罗上，另外在奥迪的A2、A3、A4甚至在TT 上也有应用。

FSI系统使发动机的污染更小、燃油经济性更好、而且使发动机输出更加强劲。

日趋成熟起来的FSI技术，在大众集团内已经普遍采用。

FSI特点是能够降低泵吸损失，在低负荷时确保低油耗，但需要增加特殊催化转化器以有效净化处理排放气体。

大众FSI、TSI、TFSI发动机解读随着大众汽车在中国的升级换代步伐加快，一系列先进的发动机技术逐步进入人们的视野。

但是，对于大多数朋友来说，那些由英语单词简缩成字母组合的发动机实在拗口而且令人费解，而且极容易搞混。

我想就自己掌握的情况，对大众目前的三款主流发动机作一次通俗易懂的阐述。

一、FSI发动机FSI发动机的英语全称为：FUEL STRATIFIELD INJECTION，翻译过来就是发动机缸内燃油直喷技术。

其核心环节是：发动机缸体上有两个相位调整范围达到42度曲轴转角的进气凸轮轴，可以在进气道内形成更利于油气混合的进气涡流，而且，发动机的燃油喷嘴可以在每一个压缩形成中进行多达3次以上的燃油精细化喷射，从而进一步优化整个燃烧过程，达到最大限度的燃油稀薄化燃烧，有效地提高了燃油的利用程度和燃烧充分度，达到相当出色的燃油经济性和环保排放指标，它一般能够在发动机固有排量基础上提升0.2升左右的动力而油耗保持低于固有排量的传统发动机。

目前，FSI发动机主要用于3.0以上大排量汽车。

二、TSI发动机TSI发动机的英语全称为：TUBOCHARGE AND FUEL STRATIFIELD INJECTION，翻译过来就是涡轮增压缸内燃油直喷技术。

其核心环节是：把涡轮增压技术与缸内直喷技术有机结合，在缸内直喷的基础上进一步通过涡轮增压的介入，大幅提升发动机的动力性和节能性。

TSI发动机具有能够有效提升动力和进一步降低油耗的强大功能，它一般能够在发动机固有排量的基础上有效提升0.6升左右的动力而油耗保持低于固有排量的传统发动机。

目前，TSI发动机主要于3.0以下中小排量汽车。

三、TFSI发动机许多人以为TFSI就是TSI，甚至以为是一种笔误。

其实这是一种误解。

TSI 并不是TFSI，两者是有区别的，而且是两种不同的发动机。

TFSI发动机的英语全称为：SUPERCHARGE AND FUEL STRATIFIELD INJECTION，翻译过来就是机械增压缸内燃油直喷技术。

用之有道你所不知道的1.4TSI之使用篇2010年12月27日 07:10 来源：Che168类型：转载编辑：胡正暘评论：123条一汽-大众1.4TSI发动机是大众集团主推的一台小排量增压发动机，已经应用在宝来、迈腾、高尔夫、速腾等多款车型上。

这台发动机技术含量高，精密结构多，使用过程中这些结构究竟能够为我们带来哪些便利，我们又应当怎样操作才能将其最大功效发挥出来呢？下面我们就来具体了解一下应当如何正确使用这台“小而精悍”1.4TSI发动机吧。

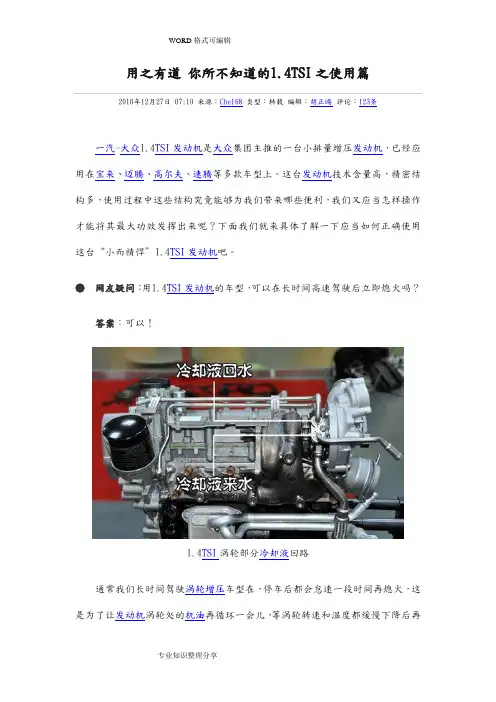

● 网友疑问：用1.4TSI发动机的车型，可以在长时间高速驾驶后立即熄火吗？答案：可以！1.4TSI涡轮部分冷却液回路通常我们长时间驾驶涡轮增压车型在，停车后都会怠速一段时间再熄火，这是为了让发动机涡轮处的机油再循环一会儿，等涡轮转速和温度都缓慢下降后再关闭发动机。

因为连接涡轮和叶轮的转子是浸在机油中进行高速旋转工作的，需要循环的机油对其进行润滑并带走大部分热量。

涡轮工作时的每分钟转速高达十几万转，如果此时立即熄火而切断了机油的循环，涡轮仍有可能因瞬时积累的高温和润滑不良而降低其寿命。

彩色为独立的进气和涡轮循环冷却系统，灰色为发动机内的循环冷却系统（蓝色为低温冷却液，红色为高温冷却液）而我们曾在前面介绍过，一汽大众的1.4TSI发动机采用了独立涡轮增压冷却液回路，在发动机熄火后，仍可对涡轮进行冷却。

据一汽大众官方的说法，使用这台1.4TSI发动机的车型，车主可在任何驾驶情况下熄火，而不必担心因涡轮高温而产生的故障隐患。

由电机带动的冷却液循环泵虽然一汽大众1.4TSI采用的独立冷却液循环并不是其专有的技术，但也并不是所有品牌的涡轮增压车型都采用了这一套系统。

因此我们仍建议使用涡轮增压动力车型的车主，如果您的爱车没有采用这套系统，仍需在极端的驾驶后再怠速一小段时间，让涡轮能够得到更加好的散热和润滑效果。

● 网友疑问：涡轮增压发动机都有涡轮迟滞，需要将发动机“轰”到高转速才能将涡轮效果发挥出来。

V-TT-011 发动机基础SVW发动机介绍上海大众系列发动机介绍VW品牌SANTANA：JV AFE AJR AYF BTL BSA BKT/BKU/CKZPASSAT：ANQ BFF BNL AWL BGC BBGPOLO：BCC BCD BMH BMG CDD CDE CLP CLSGOL：AYFTOURAN：BJZ BPLLAVIDA: CDE CEN CFB CSTTIGUAN: CEA CGM全新PASSAT：CFB CEA CGM CNG新SANTANA：CPD CKA1.8T AWL BGC 增压发动机排量: 1781CC形式：直列四缸增压气门数：5气门缸径x冲程：81mmx86.4mm压缩比: 9.3:1最大功率: 110Kw/5700120Kw/5700rpm 最大扭矩: 210N·m/1750-4600rpm发动机管理系统: Motronic ME 7.5适用汽油: 93号以上适用机油: SJ级合成机油5W-40排放标准：欧洲四号1.8L BSA 紧凑型发动机排量: 1781 CC形式：直列四缸横置气门数：2气门缸径x冲程：81.0mmx86.4mm压缩比: 9.5:1最大功率: 70Kw/5200rpm最大扭矩: 145N·m/3000rpm发动机管理系统: ME 7.5.10适用汽油: 90号以上适用机油: SJ级合成机油5W-40 排放标准：欧洲二号1.4L BMG->CDD 紧凑型发动机排量: 1390CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx75.6mm压缩比: 10.5:1最大功率: 63Kw/4750rpm最大扭矩: 130N·m/3750rpm发动机管理系统: ME 7.5.20适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲三号1.6L BMH/CDE 紧凑型发动机排量: 1598CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx86.9mm压缩比: 10.5:1最大功率: 77Kw/5000rpm最大扭矩: 155N·m/3800rpm发动机管理系统: BOSCH ME 7.5.20 适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲三号1.4TSI CFB 紧凑型发动机排量: 1390CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx75.6mm压缩比: 10.0:1最大功率: 96Kw/5000rpm最大扭矩: 220N·m/1750-3500rpm发动机管理系统: Motronic MED 17.5.20 适用汽油: 97号适用机油: SJ级合成机油5W-40排放标准：欧洲四号1.8TSI CEA缸内直喷发动机排量: 1798CC形式：直列四缸增压直喷气门数：4气门缸径x冲程：82.5mmx84.1mm压缩比: 9.6:1最大功率: 118Kw/5600-6200rpm最大扭矩: 250N·m/1500-4200rpm发动机管理系统:Motronic MED 17 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲四号2.0TSI CGM缸内直喷发动机排量: 1984CC形式：直列四缸增压直喷气门数：4气门缸径x冲程：82.5mmx92.8mm压缩比: 9.6:1最大功率: 147Kw/5700rpm最大扭矩: 280N·m/1750-4800rpm发动机管理系统: Motronic MED 17 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲四号3.0FSI CNG缸内直喷发动机排量: 2.975CC形式：6缸VR发动机气门数：4气门缸径x冲程：84mmx89.5mm压缩比: 10.6:1最大功率: 184Kw/6400rpm最大扭矩: 310N·m/3500rpm发动机管理系统: Motronic MED 9.1 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.4L MPI发动机CKA 排量: 1.395CC形式：4缸直列发动机气门数：4气门缸径x冲程：74.5mmx80mm压缩比: 10.5:1最大功率: 66Kw/5500rpm最大扭矩: 132N·m/3800rpm发动机管理系统:Simos 15.10适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.6L MPI发动机CPD 排量: 1.598CC形式：4缸直列发动机气门数：4气门缸径x冲程：76.5mmx86.9mm压缩比: 10.5:1最大功率: 81Kw/5800rpm最大扭矩: 155N·m/3800rpm发动机管理系统:Simos 15.10适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.4TSI发动机CST排量: 1.395CC形式：4缸直列发动机气门数：4气门缸径x冲程：74.5mmx80mm压缩比: 10.0:1最大功率: 96Kw/5800rpm最大扭矩: 225N·m/1400-3500rpm发动机管理系统:MED17. 5.25适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号。

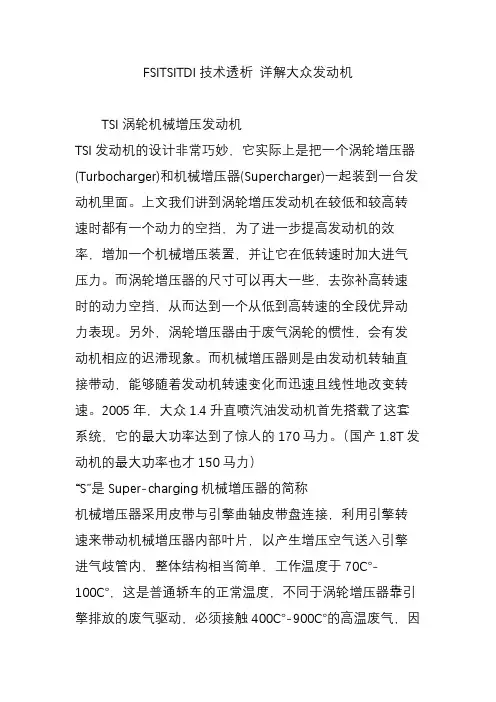

FSITSITDI技术透析详解大众发动机TSI涡轮机械增压发动机TSI发动机的设计非常巧妙，它实际上是把一个涡轮增压器(Turbocharger)和机械增压器(Supercharger)一起装到一台发动机里面。

上文我们讲到涡轮增压发动机在较低和较高转速时都有一个动力的空挡，为了进一步提高发动机的效率，增加一个机械增压装置，并让它在低转速时加大进气压力。

而涡轮增压器的尺寸可以再大一些，去弥补高转速时的动力空挡，从而达到一个从低到高转速的全段优异动力表现。

另外，涡轮增压器由于废气涡轮的惯性，会有发动机相应的迟滞现象。

而机械增压器则是由发动机转轴直接带动，能够随着发动机转速变化而迅速且线性地改变转速。

2005年，大众1.4升直喷汽油发动机首先搭载了这套系统，它的最大功率达到了惊人的170马力。

（国产1.8T发动机的最大功率也才150马力）“S”是Super-charging机械增压器的简称机械增压器采用皮带与引擎曲轴皮带盘连接，利用引擎转速来带动机械增压器内部叶片，以产生增压空气送入引擎进气歧管内，整体结构相当简单，工作温度于70℃-100℃，这是普通轿车的正常温度，不同于涡轮增压器靠引擎排放的废气驱动，必须接触400℃-900℃的高温废气，因此机械增压系统对于冷却系统、润滑油脂的要求与自然进气引擎相同，无需特殊保养，较低的转速也令其使用寿命大大加长。

机械增压引擎的出力表现与自然吸气引擎极为相似，既没有了涡轮增压介入时的鲁莽，又赚取了更大的马力和扭力，所以机械增压引擎在加速时的表现更加顺滑和线性。

“I”是Injection（燃油直喷）的简称缸内燃油直喷技术，顾名思义。

供油系统采用缸内直喷设计的最大优势，就在于燃油是以极高压力直接注入于燃烧室中，因此除了喷油嘴的构造和位置都异于传统供油系统，在油气的雾化和混合效率上也更为优异。

加上近来车上各项电子系统的控制技术大幅进步，计算机对于进气量与喷油时机的判读与控制也愈加精准，因此在搭配上缸内直喷技术以使得发动机的燃烧效率大幅提升下，除了发动机得以产生更大动力，对于环保和节能也都有正面的帮助。
