拉线制作详细

拉线的制作1、材料选用及检查1）镀锌铁丝10＃表面镀锌层应良好，无锈蚀，顺铁丝的自然弯曲方向绕成直径为80-100mm 小圈，圈之间要紧密。

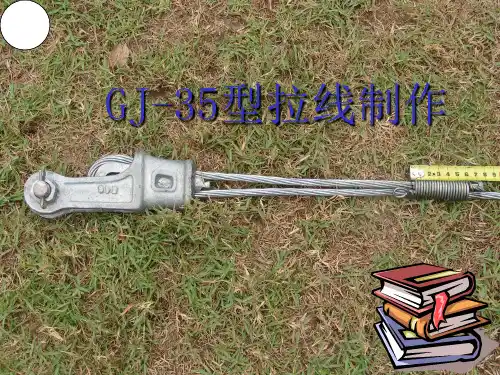

2）封头铁丝22＃，无锈蚀；3）GJ－35钢绞线表面镀锌层应良好，绞线的股数、直径、镀锌层等，不得有断股、松股、硬弯及锈蚀等缺陷；4）楔型线夹、UT型线夹及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象；螺杆与螺母的配合应良好、拉线绝缘子釉面光滑、无裂纹。

5）防锈漆、润滑剂2、制作上把画印1）钢绞线从楔型线夹小口套入，将钢绞线要弯曲部分效直，在钢绞线上量出420㎜~430mm，并画印标记。

弯制2）右手拉住钢绞线头，左脚踩住主线，左手控制钢绞线弯曲部位进行弯曲，弯曲后半径应略大于线夹舌板大头弯曲半径，画印点应位于弯曲部分中点。

3）将钢绞线尾线及主线弯成开口销模样。

套入4）钢绞线尾线应在线夹凸肚侧，主、负线应平行。

5）放入楔子后，用手拉紧，木锤敲打，使钢绞线与舌板接触紧密、牢固，并做到无缝隙，钢绞线弯曲处无散股现象，牢固、无缝隙。

尾线出线夹口长度为300mm~310mm。

绑扎6) 在钢绞线尾线处绑扎铁丝50mm（14圈）。

绑扎的方法有手扎法、钳法两种。

绑扎时右脚在前左脚在后,成弓字步, 钢绞线置于右腋下, 绑扎铁丝的外圆与钢绞线接触，绑扎铁丝垂直于钢绞线缠绕，按顺时针用力均匀缠绕，每圈铁丝都应均匀、平整、紧密无缝隙。

铁丝端头应在两股钢绞线缝隙中间。

将钢绞线踏弯曲部分效直，涂漆在绑扎铁丝上涂上防锈漆。

尾线头剩出50mm扎50mm安装绝缘子1、将钢绞线要弯曲部分效直，在钢绞线上量出550㎜~560mm，并画印标记。

2、右手拉住钢绞线头，左脚踩住主线，左手控制钢绞线弯曲部位进行弯曲，弯曲后半径应略大于拉线瓷球弯曲半径，画印点应位于弯曲部分中点3、将钢绞线尾线及主线弯成开口销模样。

4、将上下把两根钢绞线交叉穿过拉线绝缘子后与钢绞线进行连接，注意拉线绝缘子无釉面朝下。

5、在用10号镀锌铁线在拉线绝缘子处向拉线尾线进行密缠120mm（33圈）后扳起钢绞线端头，在本线上密缠50mm(14圈)，再将钢绞线端头压下去，密缠80mm（22圈）后拧三个花小辫，尾线留50mm线头。

低压拉线的制作方法
低压拉线的制作步骤如下：
1. 准备所需材料，包括水泥杆、拉线棒（预埋）、钢绞线、拉线金具、U型挂环、拉线抱箍、钢线卡子、低压拉线绝缘子、不同规格的铁丝等。

2. 选取工具材料，选择配套UT。

3. 量取钢绞线的长度，在剪断前应将断口处用小铁丝进行绑扎以免散花。

4. 弯曲钢绞线，弯曲部分不应有明显的松股、散花现象，在制作钢绞线圆弧时，防止钢绞线弹回伤人。

5. 将钢绞线穿入楔型线夹和UT线夹。

放入楔子，要求舌板与钢绞线紧密接触，受力后无滑动现象，绞线与舌板半圆弧弯曲结合处不得有死角和空隙。

6. 尾线位置应在线夹的凸肚侧，尾线和本线绑扎长度为50～100mm，尾线预留的长度为300～500mm。

断头与绑扎线间距为50mm。

7. 拉线绝缘子两侧钢绞线，尾线预留长度（550～50mm），应采用钢丝卡子固定（每侧三个）间距100mm，且正反间隔。

断头与卡子间距为50mm。

UT型线夹双螺母固定后，应露出丝扣两扣以上，但不得大于丝杆总长度的
1/2，拉线角度为45°。

8. 拉线抱箍中心对横担中心距为100mm。

请注意，制作完成后，应进行绝缘测试，确保低压拉线的绝缘性良好。

此外，制作过程中需注意安全，防止被工具材料伤到。

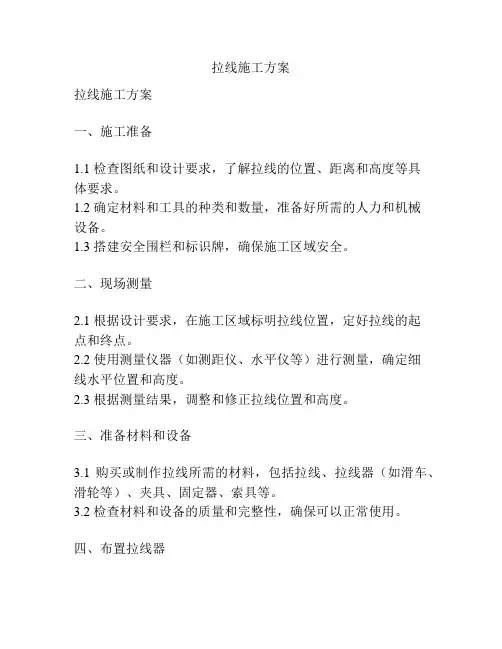

拉线施工方案拉线施工方案一、施工准备1.1 检查图纸和设计要求，了解拉线的位置、距离和高度等具体要求。

1.2 确定材料和工具的种类和数量，准备好所需的人力和机械设备。

1.3 搭建安全围栏和标识牌，确保施工区域安全。

二、现场测量2.1 根据设计要求，在施工区域标明拉线位置，定好拉线的起点和终点。

2.2 使用测量仪器（如测距仪、水平仪等）进行测量，确定细线水平位置和高度。

2.3 根据测量结果，调整和修正拉线位置和高度。

三、准备材料和设备3.1 购买或制作拉线所需的材料，包括拉线、拉线器（如滑车、滑轮等）、夹具、固定器、索具等。

3.2 检查材料和设备的质量和完整性，确保可以正常使用。

四、布置拉线器4.1 根据测量结果和设计要求，确定拉线起点和终点的位置。

4.2 在拉线起点固定一个拉线器，确保其水平位置和垂直位置。

4.3 使用索具固定拉线器，以确保其牢固稳定。

五、拉线施工5.1 将拉线从起点的拉线器上通过设备和夹具，延伸到终点的拉线器上。

5.2 在途中需要确认拉线的水平位置和高度，使用水平仪和测距仪进行测量和调整。

5.3 确保拉线固定牢靠，不会松动或移动。

六、完成施工6.1 检查所有的拉线器，确保其牢固和正常工作。

6.2 清理施工现场，移除安全围栏和标识牌。

6.3 编写施工记录，包括施工过程、材料使用和质量检查等内容。

6.4 向设计师或现场负责人报告施工完成情况。

以上是拉线施工方案的详细步骤，通过严格按照方案的要求进行施工，可以保证拉线的准确位置和牢固固定。

在施工过程中，一定要注意安全，确保施工人员和周围人员的人身安全。

同时，也要保证材料和设备的质量，确保施工质量和效果。

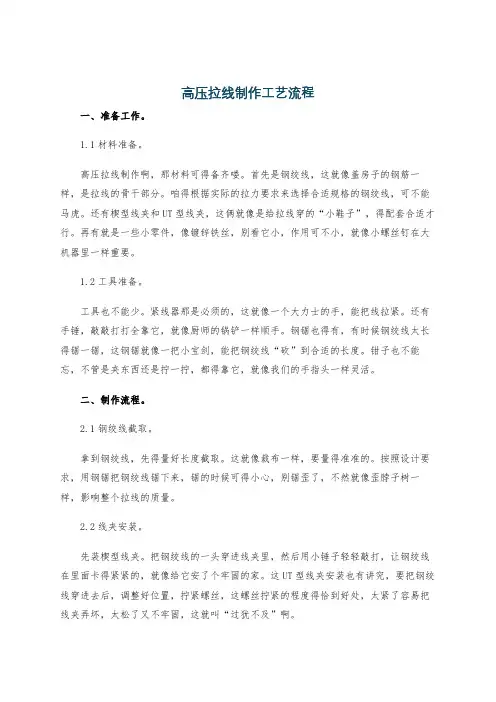

高压拉线制作工艺流程一、准备工作。

1.1材料准备。

高压拉线制作啊，那材料可得备齐喽。

首先是钢绞线，这就像盖房子的钢筋一样，是拉线的骨干部分。

咱得根据实际的拉力要求来选择合适规格的钢绞线，可不能马虎。

还有楔型线夹和UT型线夹，这俩就像是给拉线穿的“小鞋子”，得配套合适才行。

再有就是一些小零件，像镀锌铁丝，别看它小，作用可不小，就像小螺丝钉在大机器里一样重要。

1.2工具准备。

工具也不能少。

紧线器那是必须的，这就像一个大力士的手，能把线拉紧。

还有手锤，敲敲打打全靠它，就像厨师的锅铲一样顺手。

钢锯也得有，有时候钢绞线太长得锯一锯，这钢锯就像一把小宝剑，能把钢绞线“砍”到合适的长度。

钳子也不能忘，不管是夹东西还是拧一拧，都得靠它，就像我们的手指头一样灵活。

二、制作流程。

2.1钢绞线截取。

拿到钢绞线，先得量好长度截取。

这就像裁布一样，要量得准准的。

按照设计要求，用钢锯把钢绞线锯下来，锯的时候可得小心，别锯歪了，不然就像歪脖子树一样，影响整个拉线的质量。

2.2线夹安装。

先装楔型线夹。

把钢绞线的一头穿进线夹里，然后用小锤子轻轻敲打，让钢绞线在里面卡得紧紧的，就像给它安了个牢固的家。

这UT型线夹安装也有讲究，要把钢绞线穿进去后，调整好位置，拧紧螺丝，这螺丝拧紧的程度得恰到好处，太紧了容易把线夹弄坏，太松了又不牢固，这就叫“过犹不及”啊。

2.3拉线组装。

把安装好线夹的钢绞线和其他部件组装起来。

这时候就像搭积木一样，每个部件都有它的位置。

用镀锌铁丝把一些地方绑扎好，绑扎的时候要一圈一圈地绕紧，就像给它缠上了一层结实的绷带。

三、质量检查。

3.1外观检查。

做完了之后，首先就是外观检查。

看看线夹安装得正不正，有没有歪歪扭扭的，就像检查一个人站得直不直一样。

再看看镀锌铁丝绑扎得好不好，有没有松松垮垮的地方，如果有那就得返工，这叫“亡羊补牢，为时未晚”嘛。

3.2拉力测试。

最后就是拉力测试。

这可是很关键的一步，就像考试一样，看看这个拉线能不能承受住设计的拉力。

拉线的制作工艺要求一、材料准备。

1. 线芯。

首先呢，线芯的材质得靠谱。

如果是金属线芯，像铜芯吧，纯度得高。

不能弄些杂质多的铜，要不然导电性就差啦。

就好像你请个运动员，结果他身体弱得很，肯定跑不快呀。

铜芯的粗细也要符合标准，太细的话，电流通过的时候就会很吃力，就像小水管供水，供不上多少水一样。

要是线芯是其他材料，比如纤维之类的，那强度得够。

不能一拉就断，得能承受一定的拉力，这就像拔河比赛，队里的人得有点力气才行。

2. 绝缘层。

绝缘层的材料得选好。

像塑料绝缘层，要具有良好的绝缘性能。

不能有小气孔或者裂缝，要是有了这些，那就好比给小偷开了门，电流可能就会偷偷跑出去，造成漏电，这可是很危险的。

绝缘层的厚度也要合适。

太薄了不行，太薄就像穿了一件薄纱衣服，起不到很好的绝缘保护作用；太厚呢，又浪费材料，而且可能会让拉线整体变得很粗笨，就像给小老鼠穿了件大象的衣服。

二、拉线的制作过程。

1. 线芯加工。

如果是多股线芯，要把它们绞合得均匀。

不能有的地方松，有的地方紧，这就像编辫子一样，要编得整齐好看。

绞合得不好的话，拉线在使用过程中，线芯之间就容易摩擦，时间长了就会磨损，就像两个人总吵架，关系肯定不好啦。

线芯在加工过程中要保持清洁，不能沾上油污或者灰尘。

油污和灰尘就像小恶魔，会影响线芯的性能，可能会让线芯的导电性或者其他性能变差。

2. 绝缘层包裹。

在包裹绝缘层的时候，要包得紧密。

不能有褶皱或者鼓包，就像给蛋糕抹奶油，得抹得平平整整的。

如果有褶皱或者鼓包，在使用过程中就容易破损，那绝缘效果就大打折扣了。

绝缘层和线芯之间不能有空气间隙。

要是有间隙，就像在墙里留了个小空洞，可能会在使用中产生放电现象，这也是很危险的，就像在雷区里埋了个小炸弹一样。

3. 外层防护（如果有）如果拉线还有外层防护，像橡胶外皮之类的，这个外皮要耐磨。

毕竟拉线可能会在各种环境下使用，要是不耐磨，就像穿了双纸糊的鞋，走几步就破了。

外皮的颜色要均匀，要是花花绿绿、深浅不一的，就像脸上化了个糟糕的妆，不仅难看，还可能说明制作工艺有问题呢。

砖头拉线制作技术流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备材料和工具砖头：选择质量好、规格一致的砖头。

拉线的制作方法1. 引言拉线在各种场景中都有广泛的应用，比如舞台演出、机械运动、摄影等。

制作拉线需要一些专业的技巧和步骤。

本文将介绍几种常见的拉线制作方法，帮助您了解和学习如何制作拉线。

2. 准备工作在开始制作拉线之前，我们需要准备一些工具和材料：•钢丝或者尼龙线：选择合适的材料取决于具体的应用场景和要求。

•剪刀：用于剪断线材。

•彩色胶带或者标签：用于区分不同的线材。

3. 单股拉线制作方法3.1 测量和剪断线材首先，我们需要根据具体需求测量所需的拉线长度。

可以使用尺子或者卷尺来测量。

接下来，使用剪刀将线材剪断，注意保持线材的完整性和光滑度。

3.2 固定线材端部在拉线的一端，我们需要进行固定处理，以便将来能够与其他物体或机构连接。

可以使用钳子将线材弯曲成一个小环，并使用钳子固定住。

3.3 连接线材接下来，我们需要将另一端的线材与其他物体或机构连接起来。

这可以通过多种方法实现，比如使用钩子、环扣、绳索等。

具体的连接方式取决于应用场景和要求。

3.4 检验和调整完成线材的连接后，我们需要进行检验和调整。

确保线材的连接牢固、平滑，并且能够顺利实现所需的拉动效果。

4. 绳索拉线制作方法绳索拉线相对于单股拉线来说更加复杂一些，因为需要考虑绳索的结构和编织方式。

下面是绳索拉线的制作方法：4.1 选择绳索首先，根据具体要求选择合适的绳索材料，例如尼龙绳、棉绳等。

确保绳索的强度和耐用性能够满足需求。

4.2 制作绳索环节从绳索的一段开始，用一种特殊的编织方式制作一个小环，这样可以方便将来与其他物体或机构连接。

4.3 其他连接方式除了制作绳索环节，还可以使用一些其他的连接方式，如绳扣、绳结等。

具体的选择取决于应用场景和要求。

4.4 检验和调整与单股拉线类似，完成绳索拉线的连接后，需要进行检验和调整，确保连接牢固、平滑，并能够实现所需的拉动效果。

5. 其他注意事项在制作拉线的过程中，还有一些其他的注意事项需要考虑：•安全性：确保使用的线材或绳索具有足够的强度和耐久性，以防止意外情况发生。

拉线制作拉线的作用是为了平衡电杆各方面的作用力并抵抗风压，防止电杆倾倒。

主要有以下七种类型：①普通拉线，用于终端杆、转角杆和耐张杆处，起平衡拉力的作用；②二侧拉线，装于直线杆二侧，用以增强电杆的抗风能力；③四方拉线，在电杆四周拉线，用以增强杆的稳定性；④过道拉线，是在道路边立一根拉线杆，在此杆上做一条过道拉线，必须保持一定高度，不影响交通；⑤V形拉线，是当电杆高、横担多、架设导线较多时，在拉力的合力点上下两处各安装的一条拉线，其下部合为一条，构成“V”形；⑥共同拉线，是将拉线固定在相邻电杆上，用以平衡拉力；⑦弓形拉线，是在电杆中部加一支柱，在其上下加装的拉线，以防止电杆弯曲。

实习中，在师傅的指导下，参与了一次制作10kV及下架空配电线路的拉线安装工程。

具体的作业流程是：1、施工前的准备检查所用的器材应有产品合格证。

钢绞线不应有松股、交叉、折叠、断裂及破损等缺陷，镀锌良好，无锈蚀现象，最小截面个应小于25mm2。

镀锌铁丝不应有死弯、断裂及破损等缺陷。

镀锌良好，不应锈蚀，拉线主线用的铁丝直径不应小于4.0mm，缠绕用的铁丝直径不应小于3.2mm。

拉线棒不应有死弯、断裂、砂眼、气泡等缺陷。

镀锌良好，不应锈蚀，最小直径不应小于16mm。

混凝土拉线盘预制混凝土拉线盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。

拉线绝缘子瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。

高压绝缘子的交流耐压试验结果必须符合施工规范规定。

拉线抱箍、UT型线夹、楔形线夹、花篮螺栓、双拉线联板、平行挂板、U形挂板、心形环、钢线卡、钢套管等。

表面应光洁、无裂纹、毛刺、飞边、砂浆眼、气泡等缺陷。

应热镀锌，且镀锌良好，无镀锌层剥落锈蚀现象。

螺栓表面不应有裂纹、砂眼、锌层剥落及锈蚀等现象。

螺杆与螺母的配合应良好。

加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。

架空线路的拉线1 范围本工艺标准运用于10kV及以下架空配电线路的拉线安装工程。

2 施工准备2.1 材料要求:2.1.1 所采用的器材、材料应符合国家现行技术标准的规定,并应有产品合格证。

2.1.2 钢绞线:2.1.2.1 不应有松股、交叉、折叠、断裂及破损等缺陷。

2.1.2.2 镀锌良好,无锈蚀现象。

2.1.2.3 最小截面个应小于25mm2。

2.1.2.4 应符合国家或部颁的现行技术标准,并有合格证件。

2.1.3 镀锌铁丝:2.1.3.1 不应有死弯、断裂及破损等缺陷。

2.1.3.2 镀锌良好,不应锈蚀。

2.1.3.3 拉线主线用的铁丝直径不应小于4.0mm,缠绕用的铁丝直径不应小于3.2mm。

2.1.4 拉线棒:2.1.4.1 不应有死弯、断裂、砂眼、气泡等缺陷。

2.1.4.2 镀锌良好,不应锈蚀。

2.1.4 3 最小直径不应小于16mm。

2.1.4.4 应符合国家或部颁的现行技术标准,并有合格证件。

2.1.5 混凝土拉线盘2.1.5.1 预制混凝土拉线盘表面不应有蜂窝、露筋、裂缝等缺陷,强度应满足设计要求。

2.1.5.2 应符合国家或部颁的现行技术标准,并有合格证件。

2.1.6 拉线绝缘子2.1.6.1 瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。

2.1.6.2 高压绝缘子的交流耐压试验结果必须符合施工规范规定。

2.1.6.3 应符合国家或部颁的现行技术标准,并有合格证件。

2.1.7 拉线抱箍、UT型线夹、楔形线夹、花篮螺栓、双拉线联板、平行挂板、U形挂板、心形环、钢线卡、钢套管等。

2.1.7.1 表面应光洁、无裂纹、毛刺、飞边、砂浆眼、气泡等缺陷。

2.1.7.2 应热镀锌,且镀锌良好,无镀锌层剥落锈蚀现象。

2.1.8 螺栓:2.1.8.1 螺栓表面不应有裂纹、砂眼、锌层剥落及锈蚀等现象。

2.1.8.2 螺杆与螺母的配合应良好。

加大尺寸的内螺纹与有镀层的外螺纹配合,其公差应符合现行国家标准《普通螺纹直径1~300mm公差》的粗牙三级标准。
