2019-2020年高考物理大二轮复习与增分策略专题七电磁感应与电路选择题满分技巧三

【2019-2020】高考物理大二轮复习阶段训练4电路和电磁感应(时间:45分钟满分:100分)一、选择题(本题共10小题,每小题6分,共60分。

在每小题给出的四个选项中,1~6题只有一个选项符合题目要求,7~10题有多个选项符合题目要求。

全部选对的得6分,选对但不全的得3分,有选错的得0分)1.如图所示,电路中的A、B是两个完全相同的灯泡,L是一个自感系数很大、电阻可忽略的自感线圈,C是电容很大的电容器。

在开关S闭合与断开时,A、B灯泡发光情况是()A.S刚闭合后,A灯亮一下又逐渐变暗,B灯逐渐变亮B.S刚闭合后,B灯亮一下又逐渐变暗,A灯逐渐变亮C.S闭合足够长时间后,A灯泡和B灯泡一样亮D.S闭合足够长时间后再断开,B灯立即熄灭,A灯逐渐熄灭2.如图所示,电源电动势为E,内阻为r。

当滑动变阻器的滑片P从左端滑到右端时,理想电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2,干路电流为I,下列说法正确的是(灯泡电阻不变)()A.小灯泡L1、L3变暗,L2变亮B.ΔU1与ΔI的比值不变C.ΔU1<ΔU2D.ΔU1=ΔU23.如图甲所示,在匀强磁场中,一矩形金属线圈两次以不同的转速绕与磁感线垂直的轴匀速转动,产生的交流电动势随时间变化的e-t图象分别如图乙中曲线a、b所示,则 ()A.两次t=0时刻穿过线圈的磁通量均为0B.曲线a表示的交流电动势的频率为25 HzC.曲线b表示的交流电动势的最大值为15 VD.曲线a、b对应的线圈转速之比为3∶24.如图所示,在倾角为θ的光滑斜面上,相距均为d的三条水平虚线l1、l2、l3,它们之间的区域Ⅰ、Ⅱ分别存在垂直斜面向下和垂直斜面向上的匀强磁场,磁感应强度大小均为B。

—个质量为m、边长为d、总电阻为R的正方形导线框,从l1上方一定高度处由静止开始沿斜面下滑,当ab边刚越过l1进入磁场Ⅰ时,恰好以速度v1做匀速直线运动;当ab边在越过l2运动到l3之前的某个时刻,线框又开始以速度v2做匀速直线运动,重力加速度为g。

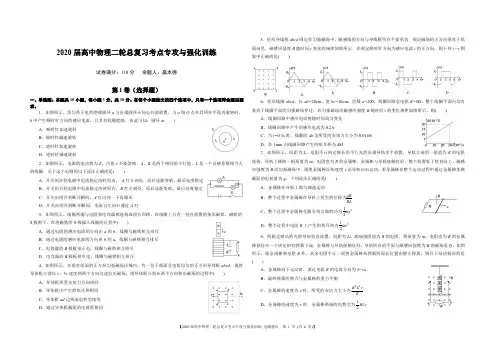

2020届高中物理二轮总复习考点专攻与强化训练试卷满分：110分命题人：嬴本德第I 卷（选择题）一、单选题：本题共10小题，每小题3分，共30分。

在每个小题给出的四个选项中，只有一个选项符合题目要求。

1．如图所示，均匀带正电的绝缘圆环a 与金属圆环b 同心共面放置，当a 绕O 点在其所在平面内旋转时，b 中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a ()A ．顺时针加速旋转B ．顺时针减速旋转C ．逆时针加速旋转D ．逆时针减速旋转2．如图所示，电源的电动势为E ，内阻r 不能忽略．A 、B 是两个相同的小灯泡，L 是一个自感系数相当大的线圈．关于这个电路的以下说法正确的是()A ．开关闭合到电路中电流稳定的时间内，A 灯立刻亮，而后逐渐变暗，最后亮度稳定B ．开关闭合到电路中电流稳定的时间内，B 灯立刻亮，而后逐渐变暗，最后亮度稳定C ．开关由闭合到断开瞬间，A 灯闪亮一下再熄灭D ．开关由闭合到断开瞬间，电流自左向右通过A 灯3．如图所示，线圈两端与电阻和电容器相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的S 极朝下．在将磁铁的S 极插入线圈的过程中()A ．通过电阻的感应电流的方向由a 到b ，线圈与磁铁相互排斥B ．通过电阻的感应电流的方向由b 到a ，线圈与磁铁相互排斥C ．电容器的B 极板带正电，线圈与磁铁相互吸引D ．电容器的B 极板带负电，线圈与磁铁相互排斥4．如图所示，在垂直纸面的正方形匀强磁场区域内，有一位于纸面且电阻均匀的正方形导体框abcd ，现将导体框分别以v 、3v 速度朝两个方向匀速拉出磁场，则导体框分别从两个方向移出磁场的过程中()A ．导体框所受安培力方向相同B ．导体框中产生的焦耳热相同C ．导体框ad 边两端电势差相等D ．通过导体框截面的电荷量相同5．矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直．规定磁场的正方向垂直于纸面向里，磁感应强度B 随时间t 变化的规律如图所示．若规定顺时针方向为感应电流i 的正方向，则下列i －t 图象中正确的是()6．矩形线圈abcd ，长ab=20cm ，宽bc=10cm ，匝数n=200，线圈回路总电阻R=5Ω，整个线圈平面内均有垂直于线圈平面的匀强磁场穿过．若匀强磁场的磁感应强度B 随时间t 的变化规律如图所示，则()A ．线圈回路中感应电动势随时间均匀变化B ．线圈回路中产生的感应电流为0.2AC ．当t=0.3s 时，线圈的ab 边所受的安培力大小为0.016ND ．在1min 内线圈回路产生的焦耳热为48J7．如图所示，间距为L 、电阻不计的足够长的平行光滑金属导轨水平放置，导轨左端用一阻值为R 的电阻连接，导轨上横跨一根质量为m 、电阻也为R 的金属棒，金属棒与导轨接触良好，整个装置处于竖直向上、磁感应强度为B 的匀强磁场中．现使金属棒以初速度v 沿导轨向右运动，若金属棒在整个运动过程中通过金属棒某横截面的电荷量为q ．下列说法正确的是()A ．金属棒在导轨上做匀减速运动B ．整个过程中金属棒在导轨上发生的位移为qR BL C ．整个过程中金属棒克服安培力做的功为12mv 2D ．整个过程中电阻R 上产生的焦耳热为12mv 28．两根足够长的光滑导轨竖直放置，间距为L ，底端接阻值为R 的电阻．将质量为m ，电阻也为R 的金属棒悬挂在一个固定的轻弹簧下端，金属棒与导轨接触良好，导轨所在的平面与磁感应强度为B 的磁场垂直，如图所示，除金属棒和电阻R 外，其余电阻不计．现将金属棒从弹簧的原长位置由静止释放，则以下结论错误的是()A ．金属棒向下运动时，流过电阻R 的电流方向为b →aB ．最终弹簧的弹力与金属棒的重力平衡C ．金属棒的速度为v 时，所受的安培力大小为RvL B 22D ．金属棒的速度为v 时，金属棒两端的电势差为BLv 219．如图所示，垂直于水平桌面向上的有界匀强磁场，磁感应强度为B ，宽度为L ．光滑金属导轨OM 、ON 固定在桌面上，O 点位于磁场的左边界，OM 、ON 与磁场左边界成45°角．金属棒ab 放在导轨上，且与磁场的右边界重合；t=0时，金属棒在水平向左的外力F 作用下以加速度a 从静止开始向左做匀加速直线运动，直至通过磁场．已知OM 、ON 接触处O 点的接触电阻为R ，其余电阻不计，则()A ．金属棒ab 中的感应电流方向为从a 到bB ．在t=2L a时间内，通过金属棒ab 截面的电荷量为Q=BL 2R C ．在t=2La时间内，外力F 的大小随时间均匀变化D ．在t=2La时间内，流过金属棒ab 的电流大小随时间均匀变化10．如图甲所示，abcd 是位于竖直平面内的正方形闭合金属线框，金属线框的质量为m ，电阻为R ，在金属线框的下方有一匀强磁场区域，MN 和PQ 是匀强磁场区域的水平边界，并与线框的bc 边平行，磁场方向垂直于线框平面向里．现使金属线框从MN 上方某一高度处由静止开始下落，如图乙是金属线框由开始下落到完全穿过匀强磁场区域瞬间的v －t 图象，图中字母均为已知量．重力加速度为g ，不计空气阻力，下列说法错误．．的是()A ．金属线框刚进入磁场时感应电流方向沿adcba 方向B ．金属线框的边长为v 1(t 2－t 1)C ．磁场的磁感应强度为)(1121t t v mgRv 1D ．金属线框在0~t 4的时间内所产生的热量为2mgv 1(t 2－t 1)＋12m (v 23－v 22)二、多选题：本题共6小题，每小题6分，共36分。

倒数第9天电磁感应和交流电1．产生感应电流的条件是什么？感应电流的方向有哪几种判定方法？感应电流的大小如何表示？答案 (1)产生感应电流的条件 穿过闭合电路的磁通量发生变化． (2)感应电流的方向判断①从“阻碍磁通量变化”的角度来看，表现出“增反减同”，即若磁通量增加时，感应电流的磁场方向与原磁场方向相反；若磁通量减小时，感应电流的磁场方向与原磁场方向相同．②从“阻碍相对运动”的角度来看，表现出“来拒去留”，即“阻碍”相对运动． ③从“阻碍自身电流变化”的角度来看，就是自感现象．在应用楞次定律时一定要注意：“阻碍”不等于“反向”；“阻碍”不是“阻止”． ④右手定则：对部分导线在磁场中切割磁感线产生感应电流的情况，右手定则和楞次定律的结论是完全一致的．这时，用右手定则更方便一些．(3)感应电流的大小由法拉第电磁感应定律可得I ＝n ΔΦR Δt 或I ＝n BlvRsin θ.2．法拉第电磁感应定律的内容是什么？公式E ＝n ΔΦΔt 在具体应用中有两种不同的表现形式，各在什么情况下应用？你还知道哪些计算感应电动势的方法？答案 (1)内容：闭合回路中感应电动势的大小，跟穿过这一回路的磁通量的变化率成正比．公式E ＝n ΔΦΔt.(2)两种形式：①回路与磁场垂直的面积S 不变，磁感应强度发生变化，则ΔΦ＝ΔB ·S .此时对应的E ＝n ΔB Δt ·S ，此式中的ΔB Δt 叫磁感应强度的变化率，等于B －t 图象切线的斜率．若ΔBΔt是恒定的，即磁场是均匀变化的，那么产生的感应电动势就是恒定的． ②磁感应强度B 不变，回路与磁场垂直的面积发生变化，则ΔΦ＝B ·ΔS .此时对应的E ＝nBΔSΔt，ΔS 的变化是由部分导体切割磁感线所致．比如线圈绕垂直于匀强磁场的轴匀速转动产生交变电动势就属于这种情况．(3)计算感应电动势的其他方法①当回路中的一部分导体做切割磁感线运动时，E ＝Blv sin θ.②当长为l 的导体棒绕一个端点以角速度ω旋转切割磁感线时，E ＝12Bl 2ω.3．导体切割磁感线产生感应电流的过程是能的转化和守恒过程，这一过程中通过什么力做功？将什么形式的能转化为电能？功和产生的电能有什么关系？答案 外力对导体棒做功转化为棒的机械能，同时，棒又克服安培力做功，将棒的机械能又转化为电能，克服安培力做的功等于电能的增加．4．请比较安培定则、左手定则、右手定则及楞次定律，并填写下表.5.和关键是什么？答案 (1)基本方法①用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向． ②求回路中的电流强度．③分析、研究导体受力情况(注意安培力用左手定则判定其方向)． ④列动力学方程或平衡方程求解．(2)动态问题分析要抓好受力情况、运动情况的动态进行分析．6．如何求解电磁感应中感应电荷的电荷量？感应电荷量与哪些因素有关？答案 设在时间Δt 内通过导线截面的电荷量为q ，则根据电流定义式及法拉第电磁感应定律得：q ＝I ·Δt ＝E R ·Δt ＝n ΔΦR Δt ·Δt ＝n ΔΦR可见，在电磁感应现象中，只要穿过闭合电路的磁通量发生变化，闭合电路中就会产生感应电流，在时间Δt 内通过导线截面的电荷量q 仅由线圈的匝数n 、磁通量的变化量ΔΦ和闭合电路的电阻R 决定，与磁通量发生变化的时间无关．7．中性面的含义是什么？线圈通过中性面时有何性质和特点？答案 (1)中性面：当线圈平面转动至垂直于磁感线位置时，各边都不切割磁感线，感应电动势为零，即线圈中没有感应电流，这个特定位置叫做中性面．(2)性质和特点①线圈通过中性面时，磁感线垂直于该时刻的线圈平面，所以磁通量最大，磁通量的变化率为零；②线圈平面每次转过中性面时，线圈中感应电流方向改变一次，线圈转动一周通过中性面两次，故一个周期内线圈中电流方向改变两次；③线圈平面处于跟中性面垂直的位置时，线圈平面平行于磁感线，磁通量为零，磁通量的变化率最大，感应电动势、感应电流均最大，电流方向不变．8．下面的表格是关于交变电流“四值”的比较，请完成填空. 物理量 物理含义 重要关系式使用情况及说明 瞬时值交变电流某一时刻的值e ＝________ i ＝________ 计算线圈某一时刻受力情况最大值 最大的瞬时值E m ＝______I m ＝E mR ＋r电容器的击穿电压有效值跟交变电流的________等效的恒定电流值对于正(余)弦交流电有：E m ＝____E U m ＝____U I m ＝____I(1)计算与电流热效应有关的量(2)电气设备铭牌上所标的值(3)保险丝的熔断电流 (4)交流电表的示数 平均值 交变电流图象中的图线与时间轴所围的______与______的比值E ＝Bl vI ＝E R ＋r计算通过电路截面的电荷量答案 NBSωsin ωt R ＋rNBSω 热效应222 面积 时间9．理想变压器动态变化问题的分析思路是什么？答案I 2―――――――→P 1＝P 2I 1U 1＝I 2U 2决定I 1――――→P 1＝I 1U 1决定P 1。

历年（2019-2023）高考物理真题专项（电磁感应）练习一、单选题1．（2023ꞏ全国ꞏ统考高考真题）一学生小组在探究电磁感应现象时，进行了如下比较实验。

用图（a）所示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器接通。

两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。

实验中电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图（b）和图（c）所示，分析可知（ ）A．图（c）是用玻璃管获得的图像B．在铝管中下落，小磁体做匀变速运动C．在玻璃管中下落，小磁体受到的电磁阻力始终保持不变D．用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短2．（2023ꞏ北京ꞏ统考高考真题）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的匀强磁场并最终完全穿出。

线框的边长小于磁场宽度。

下列说法正确的是（）A．线框进磁场的过程中电流方向为顺时针方向B．线框出磁场的过程中做匀减速直线运动C．线框在进和出的两过程中产生的焦耳热相等D．线框在进和出的两过程中通过导线横截面的电荷量相等3．（2023ꞏ北京ꞏ统考高考真题）如图所示，L是自感系数很大、电阻很小的线圈，P、Q 是两个相同的小灯泡，开始时，开关S处于闭合状态，P灯微亮，Q灯正常发光，断开开关（）A．P与Q同时熄灭B．P比Q先熄灭C．Q闪亮后再熄灭D．P闪亮后再熄灭4．（2023ꞏ海南ꞏ统考高考真题）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（）A．线圈1、2产生的磁场方向竖直向上B．汽车进入线圈1过程产生感应电流方向为abcdC．汽车离开线圈1过程产生感应电流方向为abcdD．汽车进入线圈2过程受到的安培力方向与速度方向相同5．（2023ꞏ辽宁ꞏ统考高考真题）如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在磁场中匀速转动，且始终平行于OP。
