1、线对板连接器
选型重点注意事项：
3、
6、
也称冷压端头和接头。
主要使用于安全接地、交流电源输入等场合，选择圆型，U型，钩型，片型，针型端子及接头等。
端头材质使用优质铜，确保导电性能；端头表面镀锡，防氧化抗腐蚀；端头尾部焊缝处焊银，内孔制有螺纹线，以增强抗拉力。
以上主要针对K.S.T端子（获UL认证和CSA认证）特点说明，端子类型较多，现对端子型号进行说明，如RVS1-4
R-----端头类型；V----端头尾部类型；S----端头宽度；1---导线截面积；4---螺栓直径。
端子与线材的连接方式主要为压接，压接是靠压力变形的方法使包围导线的压线筒重新成型，让导线永久地压接在接线端上形成良好的电气和机械连接。
7。
现在不管是在生活中还是企业应用中，常用连接器种类比较广泛，从D型连接器到经常用的连接器有12大类，它的选型原则有哪些呢？主要包括有载流量、阻抗匹配、屏蔽、通用性、成本、供货情况等十四项标准，这可以说是连接器选型要知道的知识要点，下面来讲解这十四项标准；1 .载流量：在选择走电源信号的连接器时候对于连接器的载流量比较关注，要采用降额设计，同时注意引脚之间的绝缘耐压。
2. 结构尺寸：连接器的外形尺寸是非常重要的，在产品中连接都有一定的空间限制，尤其是单板上连接器，不能与其他部件干涉。
根据使用空间、安装部位选择合适的安装方式（安装有前安装和后安装，安装固定方式有抑钉、螺钉、卡圈或连接器本身卡销快速锁定等）和外形（直式、弯式，T型，圆形，方形）。
3. 阻抗匹配：有些信号有阻抗要求，尤其是射频信号，对阻抗匹配要求更为严格, 阻抗不匹配时候会引起信号反射，从而影响信号传输。
一般信号传输对连接器的阻抗没有特殊要求4. 屏蔽：随着通讯产品的发展，EMC越来越受到重视，选择的连接器时候需要有金属外壳，同时线缆需要有屏蔽层，屏蔽层要与连接器的金属外壳相连接，达到屏蔽效果，也可以采用注塑方法，将插头部位用铜皮包裹，线缆的屏蔽层与铜皮焊接在一起。
5. 防误插：防误插有两方面：一方面是连接器本身，连接器本身旋转180度、错位错误连接导致信号错误连接，此时需要注意尽可能选择防误插连接器，或者通过调整连接器相对位置关系使装配唯一化;另一方面，出于减少物料种类考虑，几种信号都采用相同连接器，此时就可能出现将A插头插到B插头上去，此时就需要注意，如果出现这样情况时会引起严重后果的时候，必须将A、B接口选择为不同类型的插座。
6. 可靠性：连接器用来连接信号，因此连接部位要可靠（例如面接触要优于点接触，针孔式要优于片簧式等）。
7. 通用性：在连接器的选择过程中要尽可能选择通用的物件，尤其同系列产品之间，连接器的选择具有很强的通用性，减少物料种类，增加数量降低成本，同时降低供货风险。
低频连接器电缆组件的设计规范和标准概述低频连接器电缆组件是一种用于传输低频信号的重要组件。
它们被广泛应用于电子设备、通信系统、航空航天等领域。
为了确保连接器电缆组件的可靠性和性能，在设计和制造过程中需要遵守一系列的规范和标准。
首先，连接器电缆组件的物理特性应符合电气连接的需求。
这包括连接器和电缆的几何形状、尺寸和安装方式等方面。
几何形状和尺寸应与设备的空间限制相适应，并且能够确保连接的稳定性和可靠性。
安装方式应便于维修和更换。
其次，连接器电缆组件的电气性能应符合相关的电气规范。
这包括电阻、电容、电感、传输线特性等方面。
电阻应低于规定的阻抗要求，以降低信号的传输损耗；电容应控制在合理的范围内，以避免对信号的衰减和延迟；电感也应适当控制，以减少对信号的干扰。
另外，连接器电缆组件的机械性能也是设计的重要考虑因素之一。
它们需要能够承受机械应力、振动、冲击等环境条件下的使用。
因此，材料的选择和工艺的设计都必须考虑到机械强度和稳定性。
连接器和电缆的插拔寿命、耐久性和抗腐蚀性也是需要测试和验证的。
此外，连接器电缆组件的环境适应性也是非常重要的。
它们可能会在不同的温度、湿度和压力条件下使用。
因此，连接器和电缆的密封性和防水性能需要符合相关的环境标准。
此外，还需要考虑抗辐射、抗EMI/RFI等特性，以保证电缆组件在复杂的工作环境中的可靠性。
最后，连接器电缆组件的可靠性和可维护性也需要考虑。
它们应具有易于安装和维修的特点，以减少人为错误和维护成本。
此外，还需要考虑连接器和电缆的标识和标准化要求，以便更好地进行管理和维护。
总之，低频连接器电缆组件的设计规范和标准主要涉及物理特性、电气性能、机械性能、环境适应性和可靠性等方面。
遵守这些规范和标准可以确保连接器电缆组件的可靠性、性能稳定性和使用寿命。
同时，不断的研发和创新也是促使连接器电缆组件适应更高要求的关键。
我们期待未来能够看到更加先进和可靠的低频连接器电缆组件的设计和应用。
连接器设计规范一、SMT表面焊接技术设计规范⑴、SMT TYPE的连接器, 其所有零件脚与胶芯基准面相对位置度须≦0.15 mm。
⑵、SMT TYPE的连接器, 其所有零件脚最差位置度须与胶芯基准面等高度(= 0)。
⑶、SMT TYPE的连接器, 其所有零件脚最佳设计值应低于胶芯基准面0.05 mm。
⑷、SMT TYPE的连接器, 其所有零件脚最佳设计角度为90°。
⑸、SMT TYPE的连接器, 其所有零件脚次佳设计角度为向下倾斜约0°～2°(90°～92°)与PC Board 至少应有三分之一以上之接触。
⑹、SMT TYPE的连接器, 其所有零件脚最差设计角度为向上倾斜角度＜90°, 此设计角度会造成焊锡性不良。
⑺、SMT TYPE的连接位置度方向表示,以胶芯基面为零, 向上为正(+)向下为负(-)。
⑻、SMT端子在模、治具加工段须注意端子毛边方向,毛边不可在端子与PCB接触面。
二、SMT TYPE 连接器端子脚设计规范⑴、PAD的大小主要是受端子脚的Pitch与长`宽而影响。
⑵、Pitch愈大,相对的端子宽度与PAD宽度亦可加大。
b= a + 0.10 mm min. a = 端子脚宽度 c = 端子脚长度d= c + 0.40 mm min. b = PAD宽度 d = PAD 长度下列为建议之SMT TYPE 连接器端子脚与PC Board PAD接触范围单位 : mmPitch 0.50 mm 0.80 mm 1.0 mm 1.27 mm 2.0 mm 2.54 mma 0.20 0.25 0.40 0.40 0.60 0.60b 0.30 0.50 0.60 0.80 1.0 1.20c c c c c c cd c + 0.40 c + 0.40 c + 0.40 c + 0.40c +0.40c + 0.40e 0.20 0.30 0.40 0.47 1.0 1.34a=端子脚宽度；长度；e=PAD与PAD间之距离三、平整度设计建议规范(1)、SMT TYPE的连接器, 其所有零件脚的相对高低位置视为平整度,一般要求为0.10mmMax.(2)、平整度表示方式有下图所列几种方式；对SMT产品标准标示:①、端子间平整度②、端子与胶芯基准面位置度。
目录......................................................................................................... 错误！未定义书签。
1、线对板连接器 (1)
选型重点注意事项 (1)
2、板对板连接器 (3)
选型重点注意事项： (3)
常用板对板连接器： (3)
3、线对线连接器 (4)
选型重点注意事项 (4)
常用线对线连接器 (4)
4、I/O连接器 (4)
选型重点注意事项 (4)
常用I/0连接器 (5)
5、同轴连接器 (5)
选型重点注意事项 (5)
常用同轴连接器 (6)
6、非焊接端子 (6)
选型重点注意事项 (6)
常用非焊接端子 (6)
7、端子排 (7)
选型重点注意事项 (7)
常用端子排 (7)
1、线对板连接器
选型重点注意事项：
3、
6、
也称冷压端头和接头。
主要使用于安全接地、交流电源输入等场合，选择圆型，U型，钩型，片型，针型端子及接头等。
端头材质使用优质铜，确保导电性能；端头表面镀锡，防氧化抗腐蚀；端头尾部焊缝处焊银，内孔制有螺纹线，以增强抗拉力。
以上主要针对K.S.T端子（获UL认证和CSA认证）特点说明，端子类型较多，现对端子型号进行说明，如RVS1-4
R-----端头类型；V----端头尾部类型；S----端头宽度；1---导线截面积；4---螺栓直径。
端子与线材的连接方式主要为压接，压接是靠压力变形的方法使包围导线的压线筒重新成型，让导线永久地压接在接线端上形成良好的电气和机械连接。
7。

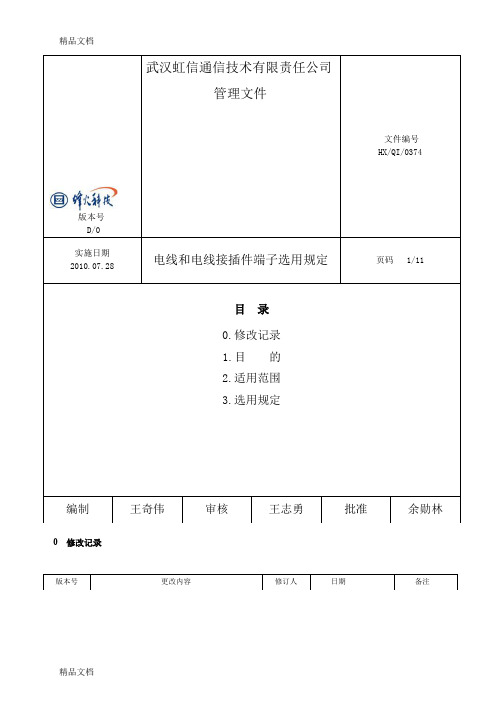

武汉虹信通信技术有限责任公司版本号D/00 修改记录1 目的为确保研发中心各产品部在产品开发过程中，正确地选择电源线和接插件端子，减少设计错误，提高工作效率。
