第2章 工艺流程设计

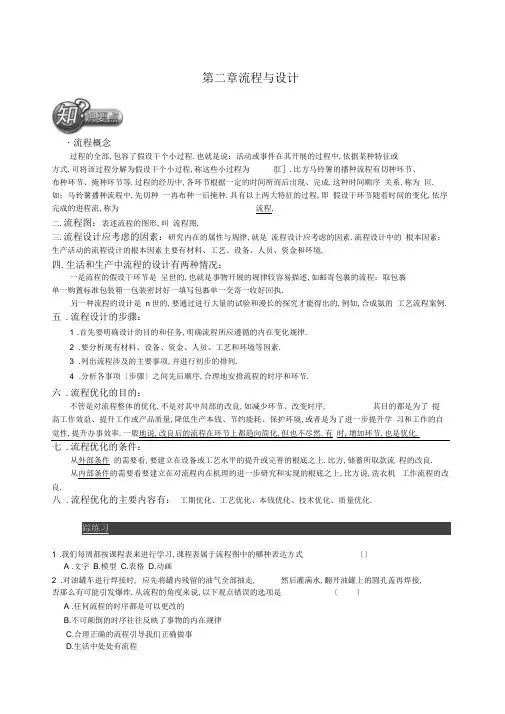

第二章流程与设计・流程概念过程的全部,包容了假设干个小过程.也就是说：活动或事件在其开展的过程中,依据某种特征或方式,可将该过程分解为假设干个小过程,称这些小过程为肛］.比方马铃薯的播种流程有切种环节、布种环节、掩种环节等.过程的经历中,各环节根据一定的时间所而后出现、完成.这种时间顺序关系,称为叵.如：马铃薯播种流程中,先切种一再布种一后掩种.具有以上两大特征的过程,即假设干环节随着时间的变化,依序完成的进程流,称为流程.二.流程图：表述流程的图形,叫流程图.三.流程设计应考虑的因素：研究内在的属性与规律,就是流程设计应考虑的因素.流程设计中的根本因素：生产活动的流程设计的根本因素主要有材料、工艺、设备、人员、资金和环境.四.生活和生产中流程的设计有两种情况：一是流程的假设干环节是呈世的,也就是事物开展的规律较容易描述,如邮寄包裹的流程：取包裹单一购置标准包装箱一包装密封好一填写包裹单一交寄一收好回执.另一种流程的设计是n世的,要通过进行大量的试验和漫长的探究才能得出的,例如,合成氨的工艺流程案例.五 .流程设计的步骤：1 .首先要明确设计的目的和任务,明确流程所应遵循的内在变化规律.2 .要分析现有材料、设备、资金、人员、工艺和环境等因素.3 .列出流程涉及的主要事项,并进行初步的排列.4 .分析各事项〔步骤〕之间先后顺序,合理地安排流程的时序和环节.六 .流程优化的目的：不管是对流程整体的优化,不是对其中局部的改良,如减少环节、改变时序, 其目的都是为了提高工作效益、提升工作或产品质量,降低生产本钱、节约能耗、保护环境,或者是为了进一步提升学习和工作的自觉性,提升办事效率.一般地说,改良后的流程在环节上都趋向简化,但也不尽然.有时,增加环节,也是优化.七 .流程优化的条件：从外部条件的需要看,要建立在设备或工艺水平的提升或完善的根底之上.比方,储蓄所取款流程的改良.从内部条件的需要看要建立在对流程内在机理的进一步研究和实现的根底之上.比方说,洗衣机工作流程的改良.八 .流程优化的主要内容有：工期优化、工艺优化、本钱优化、技术优化、质量优化.1 .我们每周都按课程表来进行学习,课程表属于流程图中的哪种表达方式〔〕A .文字B.模型C.表格D.动画2 .对油罐车进行焊接时, 应先将罐内残留的油气全部抽走, 然后灌满水,翻开油罐上的圆孔盖再焊接,否那么有可能引发爆炸.从流程的角度来说,以下观点错误的选项是〔〕A .任何流程的时序都是可以更改的B.不可颠倒的时序往往反映了事物的内在规律C.合理正确的流程引导我们正确做事D.生活中处处有流程3 .裁剪是制衣过程的一个环节,传统的裁剪流程是：整理布料一划线一裁剪,现代服装生产将裁剪流程优化为：将多层布料叠放整洁后直接用电脑限制自动裁剪.此流程优化的目标主要是〔C 〕A.平安生产B.节省布料C.提升效率D.方便缝制4 .指纹锁的工作原理是通过提取指纹图像的特征进行身份识别.指纹锁的工作流程可以分为以下几个步骤,正确的顺序应该是〔〕①指纹图像采集②指纹图像处理③限制门锁开启④指纹图像特征的匹配⑤指纹图像特征提取.A .①②⑤④③B .①⑤②④③C .①②③④⑤D .①④⑤②③5 .小王在锯割操作中折断了锯条,现在需要更换新锯条,正确的流程是〔〕A .旋松螺母一取下断锯条一安上新锯条一旋紧螺母B .取下断锯条一旋松螺母一安上新锯条一旋紧螺母C.旋紧螺母一取下断锯条一安上新锯条一旋松螺母D.旋紧螺母一取下断锯条一旋松螺母一安上新锯条6 .以下图所示的是奶粉生产流程,有人要对其生产工艺流程进行改良,说法正确的选项是原料乳验收I—-,画一—^瓯A. 5个环节一个也不能少,时序不可随意变动B.去掉杀菌环节,由于在喷雾枯燥环节就可以把细菌杀死C.去掉浓缩环节可以提升工作效率D.把杀菌环节放到出粉前,效果可能会更好7 .在一般医院门诊看病需诊断、检查、取药等,请把医院就诊流程环节合理排列：a交款b诊断c再诊断d取药e再交费f挂号g检验h打针8 .公共汽车门口写有“先下后上〞的字样,其道理是〔〕A.提醒乘客注意平安B.为了提升速度C.减轻负载D.请乘客遵守流程9 .人们邮寄包裹的流程一般是: |取包裹单+啦标准包装箱-虱装♦封-填写包|裹单〉交寄济续一收回执单.|这其中包含的小过程称为〔〕A.步骤B.时序C.环节D.顺序10 .煮饭时要先洗米、添水、插电,按开关,这是一个简单的流程. 这种做事时间上的先后顺序称〔〕A.次序B.先后C.时序D.顺序11 .我国古代中医经过长期的实践,总结出了一套比拟科学的诊断工作流程：望诊一闻诊一问诊一切诊一处方；但是现在,中医的诊断也借助西医的物理检验手段来增强中医的诊断准确度,这样的流程优化属于：〔〕A.工期优化B.技术优化C.本钱优化D.质量优化12 .以下图表中,不是流程图的是〔〕.A.列车运行时刻表B.学校课程表C.产品加工工序表D.零件的三视图13 .流程设计应考虑的根本因素是〔〕.A.材料B.资金C.设备D.内在属性和规律.14 .以下有可能属于流程优化目的的是〔〕.①提升工作效率.②提升产品质量.③保护环境.④节约本钱.A.①②B.①③C.④②D.①②③④15 .原先,人们到银行或储蓄所存取款需要人单,记财等工作,自从引入计算机治理系统后,大大提高了工作效率,请问,这种流程优化属于：A.工期优化B.技术优化C.本钱优化D.质量优化16 .上题中储蓄所存取款的流程的改良是通过〔〕来实现的.A .增加工作人员 B.采用先进技术C.减少记账手续 D.减少中间环节17 . 2005年山东移动从建立效劳体系、完善效劳流程入手,实施了“流程穿越〞工程.让公司的决策者、治理者和流程制订者深入基层,亲身体验业务受理的全过程,查找效劳流程中存在的问题,从而来推动业务流程的优化及再造.该案例说明该公司重点在进行〔〕A.工期优化B.技术优化C.本钱优化D.质量优化18 .下面关于流程中环节和时序的说法正确的选项是〔〕A .任何流程环节的顺序〔时序〕都是可以调整的B.任何流程环节的顺序〔时序〕都是不可以调整的C.有的时序可调,有的时序不可调D.环节多的流程才能调整. 匚二!匚口与7 VA B C D19 .在方框流程图中,用来表示开始或结束的图形是〔〕20 .任何一项生产或生活活动都有一定的时序.时序表达了具体活动内容的先后关系,在这种关系中, 有些步骤之间的时序是不可颠倒的.下面是邮寄包裹的工作流程,哪一个是正确的流程：〔〕A.包装密封好；收好回执；交寄；购置标准包装箱；取邮寄包裹单；填写邮寄包裹单B.收好回执；交寄；填写邮寄包裹单；购置标准包装箱；包装密封好；取邮寄包裹单;C.取邮寄包裹单；购置标准包装箱；包装密封好；填写邮寄包裹单；交寄；收好回执;D.包装密封好；购置标准包装箱；取邮寄包裹单；收好回执；填写邮寄包裹单；交寄;21 .以下流程安排,合理的是：〔〕B .青霉素皮试一观察20分钟-元过敏反响一注射青霉素C.柠藏螺钉子取|出螺钉并快速送装配车间-隔禾葬配D.卜买电器元件」调广吊底座司组从而：22.某班同学,在学习流程中的环节时产生了争论, 〔上午的课程依次安排为：数学、物理、化学、体育)A 同学说：今天上午的课应该划分为 2个环节,从中间大休息的地方为界限；B 同学说：今天上午的课应该划分为3个环节；你认为哪个同学说的有道理,为什么？ 23 .某科技小组制作一只台灯的工序和所需时间如以下图坪底座2小时(1)这一流程是可以改良的,为什么？ ( 2分)柒电那元件24 .请完成以下题目的流程图,任选出 4组. (1)小明到医院看病；(2)小华到学校图书馆借书；(3)给在 163 ,用户名为ABC 的用户发送一份电子邮件；(4)编程：S=1+2+3+…+50; (5)自行车补胎；(6)十字路口红绿灯. 答：25 .学校每个学期都要组织测试,请你帮学校教导处设计一个学校组织期末测试的工作流程. 26 .阅读案例,并答复以下问题合成氨的生产工艺流程首先用适当的方法生产出合成氨的原料一一氮气和氢气.氮气和氢气的混合气体在合成塔内 500c 和300atm 条件 下,通过催化剂的作用产生氨气,再通过氨别离气不断地把生成的氨别离出来,同时未转化的反响气体再进入合成塔循 环加工,这就是合成氨的工艺流程.合成氨的工艺流程的产生是一个对其内在属性和规律探索的过程, 19世纪初,经过化学家上万次的试验,最终才得 出在500 c 高温下和300atm 的条件下能合成出氨,但转化率仅有 2%〜8%的试验结论,后来又经过不断的试验才形成现 在工业生产上使用的较为成熟的合成氨生产工艺流程.①这个案例包括了哪些环节,它们的时序如何？②画出将氨合成的流程图,并说明可以用什么方式来表达这个流程？ ③画流程图关键要注意什么？④合成氨的流程设计与前面提到的邮寄包裹的流程设计相比,有什么特点？27 .用数控机床进行机械加工,首先要根据图纸要求,在电脑上编写加工程序,然后机床自动按程序 进行加工,保证加工质量,提升生产效率.这一优化的条件是什么？28 .处于城乡结合地带的某乡,现要新建一小化肥厂,在流程设计上应考虑哪些因素?组装 现试(2)用图示法描述改良的流程(3分)坪底座29 .把北方大豆移植到南方,在流程设计上需要考虑哪些相关因素?30.马铃薯的播种一般有三个工作过程,即切种、布种、掩种.实际上,长期的农业生产实践与研究, 发现马铃薯具有退化特性,即年复一年的都在本地产的马铃薯中选留种子传代繁殖,其后果是经过几年后马铃薯品质明显退化变差.长期的试验研究,也找到了解决途径一一换种,即隔几年后就要到外地选好种到本地来种.因此,马铃薯播种流程实际上应是四个环节.①1993年,我国首批转基因植物中有马铃薯和〔〕A.番茄 B.油菜C.烟草 D.棉花②画出马铃薯播种过程的流程图：31 .网上购物成为现代人的一种购物方式,下面是一个网上购物付款过程流程图,请用以下括号内提供的词语填写完整.〔一卡通、订单查询、货到付款、付款方式、订单完成、汇款〕技术与设计2第二章流程与设计参考答案1B 2A 3C 4 A 5A 6A7 fbagcedh 8D 9C 10C 11B 12D 13D 14D 15B 16B 17D 18C 19B 20C 21B 22 做题要点：a、两个人的观点都是对的b、环节是个相对的概念23(1)答：作为一个小组,在工作过程中买电子元件、焊底座、做灯罩这三个工作环节可以同时并行进行. 24答：1(2)行号>［阅并选择书籍T片书怔录-离疗匚(3)翻开自己的信箱—后借―匆信阿ABC@163.co|m悭成(4)略⑸即讣叶工具扒昭曰加内胎-脚:中网-附|(6)杠灯十^灯串仃|25答案：传试科目时间妥g考场妥产弭考悭师安排引唱 | 学生安叶军司发/斗甲阅］口隆卜印卷J成绩分析—|26答案：①包含如下环节：先进行原料气( Nk、HO的制取一一制取环节；气(Nk、H0的净化,除杂质一一净化环节；用压缩机压缩(至高压状态)一一压缩环节；氨合成一一合成环节；最后进行氨分离,得到浓氨并将未完全反响的N2、H2送回合成塔,再循环加工利用一一别离环节.②如果用框图表达流程,合成氨的流程设计可以如以下图：原料气制取(N 2> IH2)告,化彳压^缩—曷堪、N2、H2③画流程图关键就是要把环节以及各个环节的时序找出来.④合成氨的流程设计是化学家通过进行大量的试验和漫长的探究才能得出的,它的规律是不容易描述的.27答案：设备需要改良,要进行程序设计及需要自动化限制思想.28答案：设计上需要考虑提升效率,提升产品的质量,降低能源和原材料消耗、减少污染排放、在资金允许的情况下选用精良设备和技术人员以提升生产效率以及平安生产等. 29答案：将北方大豆移栽到南方,从种植流程上需要考虑适合种植的季节、气温、湿度、土壤、病虫害等因素,还有,要注意是否会引起生态不平衡. 30①C②答案：笆叶亚日布怔*忙二|31。

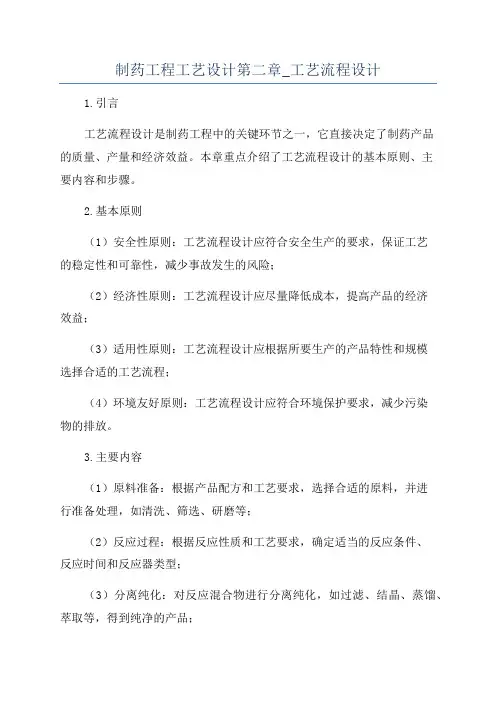

制药工程工艺设计第二章_工艺流程设计1.引言工艺流程设计是制药工程中的关键环节之一，它直接决定了制药产品的质量、产量和经济效益。

本章重点介绍了工艺流程设计的基本原则、主要内容和步骤。

2.基本原则（1）安全性原则：工艺流程设计应符合安全生产的要求，保证工艺的稳定性和可靠性，减少事故发生的风险；（2）经济性原则：工艺流程设计应尽量降低成本，提高产品的经济效益；（3）适用性原则：工艺流程设计应根据所要生产的产品特性和规模选择合适的工艺流程；（4）环境友好原则：工艺流程设计应符合环境保护要求，减少污染物的排放。

3.主要内容（1）原料准备：根据产品配方和工艺要求，选择合适的原料，并进行准备处理，如清洗、筛选、研磨等；（2）反应过程：根据反应性质和工艺要求，确定适当的反应条件、反应时间和反应器类型；（3）分离纯化：对反应混合物进行分离纯化，如过滤、结晶、蒸馏、萃取等，得到纯净的产品；（4）制剂工艺：对制剂进行配制和加工，如溶解、混合、干燥、压片等，得到制剂产品；（5）产品包装：对产品进行包装，如瓶装、袋装、罐装等。

4.步骤（1）确定产品：根据市场需求和公司定位，确定要生产的产品；（2）调研：了解同类产品的生产工艺和工艺参数，进行市场调研，并收集相关文献资料；（3）确定工艺路线：根据产品特性和工艺要求，确定合适的工艺路线；（4）原料选择：根据工艺路线和配方要求，选择合适的原料；（5）工艺参数：根据反应性质和工艺要求，确定适当的反应条件、反应时间和反应器类型；（6）工艺流程图：根据上述内容，绘制完整的工艺流程图；（7）工艺验证：根据工艺流程图，进行实验验证，确定每一步工艺的条件和效果；（8）优化改进：通过实验结果和产品质量反馈，对工艺进行优化改进；（9）工艺文件编制：根据最终确定的工艺流程，编制相应的工艺文件，如工艺描述、操作规程、操作指导书等。

5.结论工艺流程设计是制药工程中至关重要的环节，它直接关系到产品质量和经济效益。

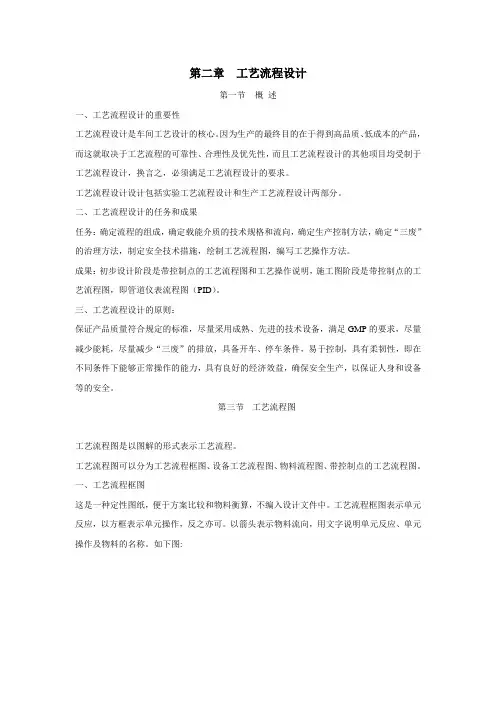

第二章工艺流程设计第一节概述一、工艺流程设计的重要性工艺流程设计是车间工艺设计的核心。

因为生产的最终目的在于得到高品质、低成本的产品，而这就取决于工艺流程的可靠性、合理性及优先性，而且工艺流程设计的其他项目均受制于工艺流程设计，换言之，必须满足工艺流程设计的要求。

工艺流程设计设计包括实验工艺流程设计和生产工艺流程设计两部分。

二、工艺流程设计的任务和成果任务：确定流程的组成，确定载能介质的技术规格和流向，确定生产控制方法，确定“三废”的治理方法，制定安全技术措施，绘制工艺流程图，编写工艺操作方法。

成果：初步设计阶段是带控制点的工艺流程图和工艺操作说明，施工图阶段是带控制点的工艺流程图，即管道仪表流程图（PID）。

三、工艺流程设计的原则：保证产品质量符合规定的标准，尽量采用成熟、先进的技术设备，满足GMP的要求，尽量减少能耗，尽量减少“三废”的排放，具备开车、停车条件，易于控制，具有柔韧性，即在不同条件下能够正常操作的能力，具有良好的经济效益，确保安全生产，以保证人身和设备等的安全。

第三节工艺流程图工艺流程图是以图解的形式表示工艺流程。

工艺流程图可以分为工艺流程框图、设备工艺流程图、物料流程图、带控制点的工艺流程图。

一、工艺流程框图这是一种定性图纸，便于方案比较和物料衡算，不编入设计文件中。

工艺流程框图表示单元反应，以方框表示单元操作，反之亦可。

以箭头表示物料流向，用文字说明单元反应、单元操作及物料的名称。

如下图:二、设备工艺流程图设备工艺流程图是以设备的几何图形表示单元反应和单元操作，以箭头表示物料和载能介质的流向，用文字表示设备、物料和载能介质的名称。

三、物料流程图物料流程图有三纵行，左边表示原料、中间体和成品；中间的表示单元反应和单元操作；右边的表示副产品和“三废”排放物。

每一个框表示出过程的名称、流程号及物料组成和数量，物料流向及其数量分别用箭头和数字表示。

四、带控制点的工艺流程图带控制点的工艺流程图是用图示的方法把工艺流程所需的全部设备、管道、阀门、管件及仪表及其控制方法等表示出来，是工艺设计中必须完成的图样，它是施工安装和生产过程中设备操作、运行和检修的依据。

第一节模具腐蚀皮纹工艺原理及其流程模具蚀纹又称咬花、晒纹、烂纹、蚀刻，都是模具表面纹面处理的同一工艺，只是叫法不同。

晒纹又有幼纹、细纹、粗纹、皮纹等纹路粗细种类。

英文一般如下写法：mould texture、mold texture、mould texturing、mold texturing。

塑胶模具钢蚀刻工艺：是一种在巳加工完成模具表面需要突出的部位,制造一种有纹面组织的模具表面处理方法。

图像腐蚀又称皮纹、皮纹蚀刻，这种皮纹结构可以使塑胶产品表面更方便的握持,同时还能保护产品表面以及提供良好的视觉效果；蚀刻技术能够制作许多种自然的或是人造皮纹组织图案。

一、晒纹原理与步骤：晒纹工序是目前最常用的在钢材表面形成一层惰性保护层的方法。

1.1首先,利用相片和电脑技术制成特定的蚀刻图案菲林底片;1.2然后一步步将菲林底片粘贴到干净的模具表面,并手工修正粘贴过程中的缝隙;1.3接下来将工件置于紫外线灯照射下,并在一个配好的照像液中显影；1.4随后,在精密控制的情况下,模具表面会被某种酸液根据显影后的蚀刻图案腐蚀成具有特定深度的图案层；整个腐蚀过程是将适量的经过精确配比的酸溶液如硝酸或氯化铁,制成酸液池然后将工件放进酸液池中,或者将酸液直接以喷雾的形式喷至模具表面。

可根据不同的蚀刻深度或者图案复杂程度来选择具体蚀刻时间长短，通常蚀刻深度在0.1-0.5mm之间。

1.5此外,许多模具表面的蚀刻图案是由多次腐蚀或者多层蚀刻图案菲林制成的,这就需要经过多个蚀刻步骤和多个特殊图案的菲林组合起来才能实现。

二、晒纹工艺流程：底图制作→照相制版→制丝网版→油墨调配→贴花纸印装饰纹→油墨干燥→模具前处理（模具清洗→IQC检查→粘模）→贴花转印→干燥→修整→表面腐蚀（氧化）→表面处理→OQC检验→清理、防锈→包装出货。

咬花样板确定流程:客户规格→提供样品的咬花测试→资料确认→咬花板模具送咬花→咬花板模具的测试→咬花板模具的试模→咬花样板检测怀客户样品对比→客户签字确认→正式模具送咬花→咬花模具测试→合格安排组装/试模→成品咬花测试→签样。

化工设计概论绪论化工是化学工艺、化学工业、化学工程等的简称。

凡运用化学方法改变物质组成、结构或和成新物质的，都属于化工生产技术，也称化学工艺。

化工设计是把一项化工工程从设想变成现实的一个建设环节，化工设计的核心是化工工艺设计。

第1章化工设计程序和内容全部设计过程划分为两大设计阶段：基础设计、工程设计。

工程设计分为三个阶段：工艺设计、基础工程设计、详细工程设计。

第2章工艺流程设计化工工艺流程原料原料贮存、原料预处理、反应、产品分离、产品精制、包装和运输产品工艺路线流程化一般工作方法：主反应过程、原料准备过程和投料方式流程、产物净化分离过程、产品计量包装或后处理工艺过程、副产物处理的工艺过程、“三废”排出物的综合治理流程、确定动力使用和公用工程的配套。

2.3 工艺流程图的绘制2.3.1 方框流程图和工艺流程简图（block flowsheet、simiplified flowsheet） 2.3.2 工艺物料流程图（process flowsheet diagram）2.3.3 管道及仪表流程图（piping and instrument diagram）设备分类代号、物料代号、管道材质代号、隔热及隔声代号、测量参数代号、仪表功能代号、管道工程压力等级代号。

常用管道图示符号、测量点图形符号、仪表安装位置图形符号。

管道标注内容包括四部分：管道号、管径、管道等级、隔热或隔声管道号包括：物料代号、主项代号、管道分段顺序号。

管道等级号包括：管道工程压力等级代号、顺序号、管道材质代号。

泵的流量控制方案：（1）出口节流控制；（2）旁路控制。

换热器的温度控制方案：（1）调节换热介质的流量；（2）调节换热面积（适用于蒸汽冷凝换热器）；（3）旁路调节。

第3章物料衡算和能量衡算3.1 物料衡算在化工过程中，物料平衡是指在单位时间你进入系统（体系）的全部物料质量必定等于离开该系统（体系）的全部物料质量再加上损失掉的与积累起来的物料质量。

制药工程工艺设计第二章工艺流程设计工艺流程设计是制药工程中非常关键的一个环节，它直接影响到最终的产品质量和生产效率。

本章将重点介绍工艺流程设计的内容和步骤。

一、工艺流程设计的基本概念工艺流程设计是指在制药工程中，根据生产要求和产品特性，确定合理的生产流程和操作步骤。

它包括原料准备、反应操作、分离纯化、干燥成型等环节，要考虑到每个环节的条件要求、工艺参数和设备选型等因素。

二、工艺流程设计的步骤1.确定产品要求：在进行工艺流程设计之前，首先需要明确产品的要求，包括产品的纯度、含量、稳定性等指标。

根据产品的特性，合理选择工艺流程，保证最终产品能够满足要求。

2.原料准备：根据工艺流程，确定所需的原料种类和数量，并进行准备工作。

原料的质量和纯度对最终产品的影响非常大，因此需要对原料进行严格的检测和筛选。

3.反应操作：根据产品的特性和反应原理，确定反应的条件和操作步骤。

包括反应温度、反应时间、反应压力、搅拌速度等参数的选择和控制。

4.分离纯化：根据反应后的混合物的性质和组成，选择合适的分离技术和设备，进行分离纯化操作。

常用的分离技术包括蒸馏、萃取、结晶、过滤等。

5.干燥成型：分离纯化后得到的产物往往需要进行干燥和成型操作。

根据产物的特性，确定适当的干燥方法和设备，确保产物的质量和稳定性。

三、工艺流程设计的要点1.设计合理的工艺流程：工艺流程应当简洁合理，能够充分发挥原料的作用，同时避免不必要的反应和分离操作。

工艺流程应当具备良好的适应性，能够应对不同情况和需求。

2.控制关键工艺参数：工艺流程中的关键工艺参数对产品质量和产能有直接影响。

因此，需要根据产品的特性和工艺要求，合理选择和控制关键工艺参数。

3.优化设备选型：工艺流程设计的同时，还要考虑设备选型和设备布局。

根据生产规模和工艺要求，选择合适的设备，并合理布局，确保生产过程的顺利进行。

4.考虑安全环保因素：在工艺流程设计中，还需要考虑生产过程中的安全和环保问题。

工艺流程设计目录模板第一章介绍
1.1 研究背景
1.2 目的和意义
第二章工艺流程概述
2.1 工艺流程定义
2.2 工艺流程的重要性
2.3 工艺流程设计原则
第三章工艺流程设计的基本步骤
3.1 数据收集与分析
3.1.1 数据来源
3.1.2 数据分析方法
3.2 工艺流程建模
3.2.1 流程图设计
3.2.2 过程描述
3.3 工艺流程优化
3.3.1 优化目标
3.3.2 优化方法
第四章工艺流程设计的关键要素 4.1 设备选择与配置
4.2 原料与物料流动
4.3 工艺参数设定
4.4 自动化与控制系统
第五章工艺流程设计的案例分析 5.1 XXX项目工艺流程设计
5.1.1 项目背景
5.1.2 工艺流程概述
5.1.3 设计步骤与方法
5.1.4 结果与效益分析
5.2 XXX项目工艺流程设计
5.2.1 项目背景
5.2.2 工艺流程概述
5.2.3 设计步骤与方法
5.2.4 结果与效益分析
第六章工艺流程设计的挑战与展望 6.1 挑战
6.2 展望
结论
参考文献。

第一章化工厂设计的内容与程序1、化工设计的种类有哪些？答：根据项目性质化工设计可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。

根据化工过程开发程序化工设计可分为：概念设计、中试设计、基础设计和工程设计；其中工程设计又包括：初步设计、扩大初步设计和施工图设计。

2、请画出化工厂设计的工作程序示意图。

3、化工厂通常由哪些部门和设施所构成？答：化工厂通常由化工生产车间、辅助生产装置、公用工程及罐区、服务性工程、生活福利设施、三废处理设施和厂外工程等构成。

4、化工车间工艺设计的程序及主要内容有哪些？答：一、设计准备工作（1）熟悉设计任务书（2）制定设计工作计划（3）查阅文献资料（4）收集第一手资料。

二、方案设计方案设计的任务是确定生产方法和生产流程，是整个工艺设计的基础。

三、化工计算化工计算包括工艺设计中的物料衡算、能量衡算、设备选型与计算三个内容，其任务是在这三项计算的基础上绘制物料流程图、主要设备图和带控制点工艺流程图。

四、车间布置设计主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确的具体位置，相应地确定厂房或框架的结构型式。

五、配管工程设计任务是确定生产流程中全部管线、阀门及各种管架的位置、规格尺寸和材料，综合权衡建设投资和操作费用。

六、提供设计条件工艺专业设计人员向非工艺专业设计人员提供设计条件。

七、编制概算书及编制设计文件概算主要提供了车间建筑、设备及安装工程费用。

第二章工艺流程设计1、化工工艺设计包括哪些内容？答：生产方法选择，工艺流程设计，工艺计算，设备的设计与选型，设备布置，管道设计对非工艺设计提条件，设计说明书，概预算书。

2、在选择生产方法和工艺流程时，应该着重考虑的原则有哪些？其步骤有哪些？ 答：先进性、可靠性、合理性；资料搜集与项目调研、生产设备类型与制造厂商调研、对调研结果进行全面分析对比。

3、工艺流程设计的步骤有哪些？答：确定整个流程的组成，确定每个过程或工序的组成，确定工艺操作条件，确定控制方案，原料与能量的合理利用，制定“三废”处理方案，制定安全生产措施。

第二章 工艺流程设计1、填空题1工艺流程设计包括实验工艺流程设计和生产工艺流程设计两部分。

2在初步设计阶段，工艺流程设计的成果是初步设计阶段带控制点的工艺流程图和工艺操作说明；在施工图设计阶段，工艺流程设计的成果是施工图阶段带控制点工艺流程图，即管道仪表流程图（PID）。

3工艺流程图是以设备的外形、设备的名称、设备间的相对位置、物料流线及文字的形式定性地表示出由原料变成产品的生产过程。

4工艺流程图分为工艺流程框图、设备工艺流程图、物料流程图、带控制点的工艺流程图。

5物料流程图有三纵行，左边的表示原料、中间体和成品；中间的表示单元反应和单元操作；右边的表示副产品和“三废”排放物。

6当一个流程图中包括有两个或两个以上完全相同的局部系统时，可以只绘出一个系统的流程，其他系统用细双点划线的方框表示，框内注明系统的名称及其编号。

7在带控制点工艺流程图中，设备一般需要标注设备号、位号线、设备名称。

8在带控制点工艺流程图的设备标注中，设备位号包括设备类别代号、主项号、设备顺序号以及相同设备的尾号。

9工艺流程图中对管道进行标注时，一般包括流体代号、管道号、管径和管道等级代号四个部分，各个部分之间用一短横线隔开。

对于有隔热、隔声要求的管道，还要在管道等级代号之后注明隔热隔声的代号。

10管道等级代号由管道材料代号、管道的压力等级代号和序号三部分组成。

11在制药工业生产中，参见的操作方式有连续操作、间歇操作和联合操作三种方式。

12一般将化学原料药的工艺流程分为原料预处理过程、反应过程、产物后分离过程、产品的精制烘干包装和“三废”处理过程五个部分。

13离心泵的控制变量是出口流量，自控一般采用出口直接节流法、旁路调节法和改变泵的转速法。

填空题部分，一般都是对应的基本概念和基本常识的理解，不会有特别的出错部分。

题13中，需要指出的是往往学生对于“改变泵的转速法”不是特别的理解，认为泵选择后电机的功率就一定了，如何实现调节呢？其实实际上可以在电机上设置无级调速器来实现电机功率的控制，从而使得流量改变。
