数字压力表使用说明书
显 示 E--H
1.压 力 超 量 程 2.传 感 器 损 坏
5
屏幕反应慢
采样速度太低
6
数 值 跳 动 太快 采 样 速 度 太 快
八：峰值保存功能
长按"单位"键 4 秒钟,则显示上次清零之后记录的最大值 MAX，短按"单位"键，切换显示最小值MIN.再次短按"单 位"键退出记录显示。 在显示MAX或者MIN值时,长按"清零"键 4 秒清除记录, 重新进入下一个记录周期。
智能数字压力表
使用说明书
三：概述
该款数字压力表是一款高精度智能型数字压力表，内 置高精度压力传感器，能够准确的实时显示压力，并且 具有精度高、长期稳定性好等特点。 该款数字压力表配备5位显示的大尺寸LCD液晶显示，
五：按键说明
六：尺寸图
一：注意事项
1 . 收到产品后，请检查包装及外形是否完好，并核对产 品型号和规格是否与您选购的产品相符。 2 . 按产品所提供的过程连接、电气连接和安装方式，将 产品正确可靠安装并接线。 3 . 本产品为电池供电,部分产品也可以使用电源供电。 4 . 使用过程中请注意产品的技术规范和使用条件，如允 许的介质温度、过载压力、供电电压等。 5 . 本产品属于精密器件，用户在使用时请不要自行拆卸， 更不能用硬物触碰膜片，以免造成产品的损坏。 6 . 在安装过程中，注意保护产品，不得强力安装或者拆 卸，否则容易损坏产品，特别是安装螺纹。 7 . 请用合适的扳手安装或拆卸，不得强行用手拧动壳体 来拧紧或者拆卸，否则造成的损害不在保修的范围。 8 . 开机后，一般需要数分钟产品方能稳定输出和正常工 作，这属于正常现象。 9 . 产品出现非正常现象，除非具备产品调节设备和技能， 否则请将产品联系我公司的售后技术人员。 10 . 在安装过程中可能会受到安装应力影响，安装完成 后，请先清零后再使用！ （ ！）未按照操作规范的非专业操作造成的产品损坏不 属于保修范围 。
北京爱德盛业科技有限公 ADD600 汽车数字燃油压力表 说明书
Automotive Digital Diagnostic Tools 汽车数字诊断专用工具系列汽车数字燃油压力表技术手册北京爱德盛业科技有限公司汽 车 数 字 燃 油 压 力 表 说 明 书目 录一.公司与产品介绍二.应用范围三.仪器组成四.安全操作指引五.燃油系统基础知识六.燃油系统故障诊断七.燃油压力测试程序八.仪器的基本操作九.压力表的连接和接头的选择一〇.燃油压力表技术特性和参数一一.附录：进口和国产车型的压力标准值一 公司与产品介绍：北京爱德盛业科技有限公司（Beijing ADD-Tech CO.,LTD）是一家专业从事汽车数字诊断工具(Automotive Digital Diagnostics Tools）研发、生产和销售的高新技术企业，公司凭借在电喷汽车故障检测诊断方面独自拥有的高新技术实力，致力于汽车后市场产业，为汽车维修专业人员提供汽车故障数字诊断的专用工具，目前已开发的数字诊断工具有：数字汽车燃油压力表、汽车智能压力检测仪、数字电路检测仪、汽车专用万用表、点火系统数字检测仪、数字测量工具、传感器模拟测试仪、传感器测试仪专用示波器、手持式尾气分析仪等。
首先感谢您购买北京爱德盛业科技有限公司出品的汽车数字燃油压力表，在使用该产品前，请仔细阅读本手册和有关的原厂维修手册。
北京爱德盛业科技有限公司荣誉出品的汽车数字燃油压力表，采用高精度压力传感器，经过智能信号传输，高精度的数字显示，同时配备了在中国市场所有的进口和国产车型的压力测试标准接头，是汽车维修专业人员测试汽车燃油系统压力，进而诊断汽车燃油系统故障的理想工具，它有测试精度高，数据容易读取，压力单位自由切换、操作简单等优点。
二 应用范围2、1 进口车型博世电控系统∶Bosch: K, KE, KE3, L, LE2, LE3, LH. Jetronic.Bosch Motronic: M1.3, M1.7,M2.5, M3.1, ML4.1, MA3.0, A2.2 SPi. 本迪克斯电控系统：Bendix-Fenix: EFI.克莱斯勒电控系统：Chrysler: SM.大发电控系统：Daihatsu: EFI.菲亚特电控系统：Fiat: SPI, Meber 1AW.福特电控系统：Ford: EEC1V, EFI, Weber CFI通用电控系统：GM: Multec SPI, EFI, Simtec EFI.现代电控系统：Hyundai: EFI.本田电控系统：Honda: PGM-FI.铃木电控系统：Isuzu: 1-Tec.启亚电控系统：Kia: EFI.卢卡斯电控系统：Lucas: L Hotwire, P Digital.玛瑞利电控系统Magnet Marelli: EFI, G5/6 Mono. Weber-Marelli: 1AW, CFI.马自达电控系统：Mazda: EGI.三菱电控系统：Mitsubishi: ECI,MPI.尼桑电控系统：Nissan: EFI, ECCS.雷诺电控系统：Renault: R Electronic.Renix电控系统: MPI.陆虎电控系统：Rover: SPI, PGM-FI, M.E.M.S.富士重工电控系统Subaru: MPFI, SPFI.铃木电控系统：Suzuki: E.丰田电控系统：Toyota: EFI, TCCS.大众电控系统：VW: Digijet, Digifant, WAG MPI2、2 国产车型一汽大众:奥迪A4、奥迪A6 、奥迪200 、奥迪100、宝来、高尔夫、捷达一汽轿车:红旗世纪星、 红旗旗舰、 红旗明仕、马自达M6天津一汽:夏利系列、夏利200、威姿、威驰、雅酷一汽华利:特锐一汽丰越:陆地巡洋舰、霸道一汽吉林轻型:佳宝上海大众:桑塔那、桑塔那2000、帕萨特、泼罗、高尔上海通用:君威、凯越、塞欧、GL8上海奇瑞:旗云、东方之子、风云、QQ上海通用五菱:都市清风、五菱龙、五菱之光、6300安碰微车、雪佛兰SPARK 上海仪征:塞宝上海华普:华普飚风上海万丰:SUV北京吉普:大切诺基、JEEP2500、速跑SPORT、顺途切诺基、新城市猎人、超级 切诺基、特殊装备汽车北汽制造:陆霸、战旗北京现代:索那塔系列北汽福田:时代系列、奥铃系列武汉神龙:富康系列、爱丽舍、塞纳、毕加索东风悦达起亚:普莱特、千里马风神汽车:风神兰鸟、阳光、风神7200、风神II东风汽车:东风桑蒂雅、风行MPV、东风小王子长安汽车:长安铃木(奥拓) 、长安铃木(羚羊) 、福特嘉年华昌河汽车:北斗星、爱迪尔东南汽车:得力卡、富力卡、菱帅吉利:美人豹、优利欧、美日、豪情华晨汽车:宝马、中华、金杯海狮长风集团:南汽:派力奥、西耶耶、英格尔、依维柯江铃汽车:福特全顺、江铃系列、五十铃哈飞汽车:中意、赛马、路宝、民意、锐意、百利金杯通用:开拓者广州本田:雅阁、飞度、奥德塞郑州日产:帕拉丁、皮卡比亚迪:福莱尔贵州云雀:恒通华泰:特拉卡安徽江淮汽车:商务车长城汽车:海南马自达:普力马、福莱美、旅行车河北中兴:中兴驰野、中兴海豹、中兴金狮金龙联合汽车:新福达四川丰田:丰田霸道江铃陆风:庆铃汽车:三 仪器组成压力表测试主件1ADD600-1测试附件2ADD600-2T型接头3 ADD600-3Banjo琵琶型接头4 ADD600-4 M85 ADD600-5 M106 ADD600-6 M127 ADD600-7 M148 ADD600-8 M12 加长接头9ADD600-9 M8公接头10ADD600-10 M6 11ADD600-11 M8 12ADD600-12 M10 13ADD600-13 M12 14ADD600-14 M14 母接头15ADD600-15 M816 ADD600-16 M1017 ADD600-17 M1218 ADD600-18 M14 锥型接头19ADD600-19 M14公接头(密封圈) 20ADD600-20 M14母接头21ADD600-21 M16公接头(密封圈) 22ADD600-22 M16母接头23ADD600-23 M14公接头(锥角) 24ADD600-24 M14母接头25ADD600-25 M16公接头(锥角) 26ADD600-26 M16母接头锥形母接头27ADD600-27 1/4 BSP28ADD600-28 M12油管接头29ADD600-2930ADD600-30油管31 ADD600-3132 ADD600-32转角接头33 DD600-33*2喉箍34 ADD600-34*2四、安全操作指引警告：1.为了保证人身安全和身体健康，在进行燃油系统检测和维修时，请严格遵守当地的法律法规和工作车间的各种规章制度。
压力表设计说明书
0.122 连杆长 l
210˚ 曲柄长 r
34.9 偏距 e
5.4 角度差 △φ
15˚ 传动角 φ。
74.36° 大 轮 齿 数 Z2 230
3.1245 滑块夹 角 β。
37.4° 小 轮 齿 数 Z1 17
42.261 初始角 α。
53° 速 比 误 差 δ ig 00.00218
7.5466 工作转 角△α
第3页
课 程 设 计 用 纸
2．正文 ．
2.1 设计方案（机构图） 设计方案（机构图）
2.1.1 标尺指针 标度角、分度角、分度尺寸、标线尺寸、 ；指针形状和剖面、 指针与标线的重合长度；指针与小齿轮轴的连接结构。 2.1.2 齿轮传动 中心距、模数、小齿轮齿数，大齿轮的扇形角，齿轮付的初 始啮合位置，小齿轮轴的结构，扇形齿轮的结构。 2.1.3 齿轮滑块结构 可调节环节的结构；曲柄长度调节范围；连杆长度；弹簧管 自由端的结构；机构初始位置的调节范围。 2.1.4 弹簧管 弹簧管的中心角，中心曲率半径，剖面形状及长轴、短轴半 径。固定端及自由端的结构。 2.1.5 游丝 外径、内径、剖面厚度及宽度、圈数及内外端连接方法。 全面了解仪表各零件的功用、结构及互相之间的连接方法。
2．正文 ．
……………………………………………………………..4
2.1 设计方案 …………………………………………………….…..4 2.1.1 标尺指针 2.1.2 齿轮传动 ……………………………………………...4 ………………………………………….…..4 …………………………………….…..4
S max = 3.1245mm
第7页
课 程 设 计 用 纸
S 'max = S max (γ − sin γ − f γ sin µ 2 f γ cos µ 2 ) + (1 − cos γ + ) R R

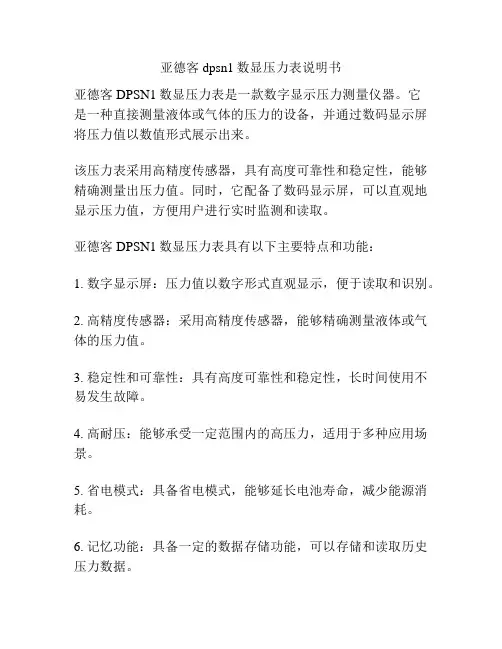

亚德客dpsn1数显压力表说明书
亚德客dpsn1数显压力表说明书
亚德客DPSN1数显压力表是一款数字显示压力测量仪器。
它
是一种直接测量液体或气体的压力的设备，并通过数码显示屏将压力值以数值形式展示出来。
该压力表采用高精度传感器，具有高度可靠性和稳定性，能够精确测量出压力值。
同时，它配备了数码显示屏，可以直观地显示压力值，方便用户进行实时监测和读取。
亚德客DPSN1数显压力表具有以下主要特点和功能：
1. 数字显示屏：压力值以数字形式直观显示，便于读取和识别。
2. 高精度传感器：采用高精度传感器，能够精确测量液体或气体的压力值。
3. 稳定性和可靠性：具有高度可靠性和稳定性，长时间使用不易发生故障。
4. 高耐压：能够承受一定范围内的高压力，适用于多种应用场景。
5. 省电模式：具备省电模式，能够延长电池寿命，减少能源消耗。
6. 记忆功能：具备一定的数据存储功能，可以存储和读取历史压力数据。
7. 单位切换：可以通过操作按钮进行单位切换，适应不同的压力单位需求。
8. 自动关机：长时间无操作时，自动关闭屏幕和系统以节省能源。
此外，亚德客DPSN1数显压力表还具有简洁的外观设计、易于操作的按键，以及耐用的外壳材料，使其成为一款功能强大且操作便捷的压力测量设备。
请根据具体使用情况，仔细阅读使用说明书，以确保正确的使用和维护亚德客DPSN1数显压力表。
数字压力表使用说明书
YS-100型数字压力表使用维护说明书本数字压力表结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。
采用大屏幕的液晶显示技术，使数据清晰易读。
独特的背景灯技术夜晚也能正常使用，采用进口芯片，对仪表数据采集、记忆、测量保持最高峰值，手动回零，外壳采用不锈钢，耐腐蚀，抗机械压力，机体整体采用密封技术，可以应用在多种复杂的环境中。
陶瓷传感器经久耐用，安全卫生，可应用在食品卫生行业。
本产品是国外名牌数字压力表的中国OEM产品，拥有和国外数字压力表同样性能，是替代传统机械表的理想选择。
一工艺特性●电气特性：工作电源：3.6VDC; 功率消耗：100微瓦工作温度：-20℃~+80℃ -40℃~+80℃工作湿度：10%～90%（不凝结）;连续工作时间：大于3年精度等级：0.25%；0.5%；1%；测量范围：0～100Mpa（可选）；0～5Kpa～600Kpa （可选）；真空：-100Kpa～0Kpa（可选）-0.1～ 0 Mpa压力真空：-0.1～2.4Mpa（可选）；- 100～2400Kpa压力单位可选：Mpa 、Kpa、Kgf/cm2、Bar、mBar、PsiKN、mmAq mmHo、Torr mmhg、atm（特殊要求可定做成Psi、Mpa 、Kpa自由切换）屏幕信息量：4位9段; 报警输出电压：2.7V-3.0V（5mA）●机械特性振动特性：40g（最大）；4g（最大）15-200Hz外形尺寸：主要用途：1、油田注水，井口容器设备压力测量：2、原油外输：动力设备管道泵进出口压力测量;3、石油化工：生产工艺中的真空，微压及腐蚀性的气体，液体压力测量;4、液压系统、制冷、过程监控OEM应用;5、高温介质，粘稠介质，液体高度测量;6、空调、气体处理设备、呼吸机、医疗设备、实验室、压缩机等压力的测量;二操作说明本产品的传感器与显示处理部分采用一体化的设计结构，使用简便，该仪表与被测机构使用螺纹直接连接的方式，对仪表的摆放角度不做任何要求。
700G 系列压力表使用说明书
700G SeriesPressure Gauges用户手册November 2011, Rev. 2, 8/17 (Simplified Chinese)© 2011-2017 Fluke Corporation. All rights reserved. Specifications are subject to change without notice.All product names are trademarks of their respective companies.在正常使用和维护条件下，Fluke公司保证每一个产品都没有材料缺陷和制造工艺问题。
保证期为从产品发货之日起二（2）年。
部件、产品修理和服务的保证期限为90天。
本项保证仅向授权零售商的原始买方或最终用户提供，并且不适用于保险丝和一次性电池或者任何被Fluke公司认定由于误用、改变、疏忽、意外非正常操作和使用所造成的产品损坏。
Fluke公司保证软件能够在完全符合性能指标的条件下至少操作90天，而且软件是正确地记录在无缺陷的媒体上。
Fluke公司并不保证软件没有错误或无操作中断。
Fluke公司仅授权零售商为最终客户提供新产品或未使用过产品的保证。
但并未授权他们代表Fluke公司提供范围更广或内容不同的保证。
只有通过Fluke授权的销售商购买的产品，或者买方已经按适当的国际价格付款的产品，才能享受Fluke的保证支持。
在一个国家购买的产品被送往另一个国家维修时，Fluke公司保留向买方收取修理/更换零部件的进口费用的权利。
Fluke公司的保证责任是有限的，Fluke公司可以选择是否将依购买价退款、免费维修或更换在保证期内退回到Fluke公司委托服务中心的有缺陷产品。
要求保修服务时，请与就近的Fluke授权服务中心联系，获得退还授权信息；然后将产品连同问题描述寄至该服务中心，并预付邮资和保险费用（目的地离岸价格）。
dpi 104数字式标准压力表说明书
dpi 104数字式标准压力表说明书引言：欢迎您选择DPI 104数字式标准压力表。
本说明书将为您详细介绍该产品的特点、用途、操作方法和注意事项，以帮助您更好地了解和使用该产品。
一、产品特点：1.高精度：DPI 104数字式标准压力表采用先进的数字测量技术，具有高精度测量能力，可满足您在各种大气压力测量场合的需求。
2.数字显示屏：设备配备了清晰明亮的数字显示屏，显示结果直观可见，方便您读取实时数据，并具备人性化的背光设计，适用于各种环境条件下的使用。
3.多功能：该标准压力表具备多种功能，如峰值保持、参数设定、单位切换等，可以满足您多样化的测量需求。
4.耐用性：产品材料坚固耐用，可经受一定的冲击和振动，适用于各种恶劣环境下的工作场合。
二、产品用途：DPI 104数字式标准压力表广泛应用于各个领域，主要用于以下方面：1.工业领域：该压力表适用于工业生产过程中的压力测量和监控，如化工、石油、制药等行业。
2.环境领域：可用于水质监测、气候变化研究等领域的大气压力测量。
3.科学研究：用于科学研究中对压力值的测量和记录，如物理学、化学等实验室环境。
三、操作方法：1.打开电源：按下电源开关，数字显示屏将亮起，表示设备已经开始工作。
2.参数设定：根据实际需要，通过设备上的设置按钮，可以对测量单位、峰值保持功能等参数进行设定。
3.测量：将待测物体与设备连接，确保连接紧密可靠，然后设备将开始测量并将结果显示在数字显示屏上。
4.结果读取：读取并记录测量结果，可根据需要选择保留最新结果还是保持最高值。
四、注意事项：1.使用前请务必阅读说明书，并按照说明正确操作。
2.在使用过程中应注意设备的防水防震性能，避免发生损坏或误差扩大。
3.在测量结束后，请及时关闭电源，以节约能源并延长设备寿命。
4.请注意储存和运输过程中的安全保护，避免损坏设备。
结语：DPI 104数字式标准压力表是一款高精度、多功能的压力测量仪器，具有广泛的应用范围和操作简便性。
压力控制器使用说明
压力控制器以及压力开关产品使用手册目录第一章MD-S200 电池供电型数字压力表使用手册第二章MD-S500数字式远传型压力表使用手册第三章MD-S600高精度智能压力开关使用手册第四章MD-S700机械式压力开关使用手册第五章MD-S800低成本压力开关使用手册第六章MD-S910W/910C水泵压力控制器/空压机控制器使用手册第七章MD-S910F分体式压力控制器使用手册第八章MD-S系列产品的安装与电气连接第九章MD-S系列产品的日常养护第十章产品的运输与保存第十一章常见故障及解决办法第十二章 MD-S系列产品质量保证服务主要特点：※技术先进，质量控制体系严格，通过权威认证※设计时的第一原则是：实用及安全的原则※全系列通过权威认证注意：1.请留意手册中出现的带有※（！）（？）等提醒字样的语言！2.文中出现的“不得”“禁止”等明显禁止的语言时，请注意严格按照其要求操作。
第1章MD-S200电池供电型数字压力表MD-S200电池供电型智能压力表是是集压力测量、显示一体的高精度电子式压力表，具有抗震动、显示精度高、使用寿命长、可清零、自动待机等特点。
无需外接电源，电池供电时间长，具有自动待机与一键清零功能，使用方便，应用领域广泛。
一.外形图1.压力显示窗口2.设置键（SET）3.压力安装接口二．系统参数压力量程0-1.6MPA 或定制量程安装接口M20*1.5精度等级0.5%显示位数4位LCD显示背光蓝色背光尺寸直径100mm 厚度48m供电 4.5V 三节5号电池功耗0.001W电池更换通常每12个月更换一次电池（以实际使用耗电量为准）使用温度-20~60℃功能 1.实时显示压力 2.自动休眠 3.一键清零 4.单位切换三．按键定义说明设置键（SET）键：1.短按SET键一次，背光亮。
2.连续短按SET键，压力的显示单位在Mpa，Kg，PSI之间切换，默认单位为Mpa。
四.一键清零功能操作方法：长按SET键5秒，可以一键清零。
上海力民仪表0-60mpa压力表的说明书技术参数
标题：深度解析上海力民仪表0-60mpa压力表的技术参数与应用引言在工业生产和科学研究中，压力表是一种广泛应用的测量仪器，能够准确地测量各种介质的压力值。
上海力民仪表公司推出的0-60mpa压力表，作为一款高品质、高精度的压力测量设备，在工业领域中受到了广泛的关注和应用。
本文将对这款压力表的技术参数进行深度解析，帮助读者全面了解其特点和应用场景。
一、技术参数1. 测量范围：上海力民仪表0-60mpa压力表可覆盖0-60MPa范围的压力测量，适用于多种工业场景下的压力监测和控制。
2. 精度：该压力表的精度高，可达到0.5%FS，能够满足精确测量要求，确保数据的准确性和可靠性。
3. 输出信号：该压力表可提供多种输出信号，如4-20mA, 0-5V, 0-10V等，满足不同控制系统的接口需求，具有良好的兼容性。
4. 工作温度： -20℃~85℃的工作温度范围，使其能够适应复杂的环境条件下的稳定工作。
5. 防护等级：IP65的防护等级，保证了在潮湿、尘土等恶劣环境下的可靠性和稳定性。
6. 材质：压力表采用不锈钢材质制作，具有优良的耐腐蚀性和耐磨性，适用于多种介质的测量。
以上技术参数展示了上海力民仪表0-60mpa压力表在设计和功能上的优越性，为其在工业领域的应用提供了坚实的技术支持。
接下来，我们将对该压力表的应用场景进行探讨。
二、应用场景1. 工业自动化控制系统：由于该压力表精度高、输出信号多样且可靠性强，因此在工业自动化控制系统中得到了广泛应用，用于对各种介质的压力进行准确监测和控制。
2. 石油化工行业：在石油化工行业的生产过程中，对压力的监测要求严格，上海力民仪表0-60mpa压力表凭借其高精度、耐腐蚀的特点，成为了该行业的首选测量设备。
3. 空压机设备：空压机在生产车间中起着重要作用，而压力表则是对其稳定运行的关键监测装置，上海力民仪表的压力表在这方面具有优异的性能。
通过以上对技术参数和应用场景的解析，我们不难看出，上海力民仪表0-60mpa压力表的优秀性能和广泛适用性。
智能远传压力表使用说明书 李少剑 XMT-122
XMT-122系列智能远传压力表测控仪使用说明书北京航天鼎盛自动化科技有限公司一、概述本系列产品采用表面封装模块化工艺，大大提高了仪表的抗干扰能力，具有显示、控制、变送、通讯、万能信号输入等功能，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。
采用最新无跳线技术，使输入端口具备万能信号输入功能，只需通过改变内部参数，即可实现多种输入信号（各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号）之间的轻松切换。
线路板经过优化设计及生产工艺不断完善，降低了温度漂移，提高了抗干扰性能确保产品在长期工作中的稳定性的稳定性和可靠性。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
输出回路均采用光电隔离, 抗干扰能力强。
可带串行通讯接口，可与各种带串行接口的设备进行双向通讯，组成网络控制系统。
具备多种标准外形尺寸,能适用各种测量控制场合。
整机采用卡入式结构,安装十分简便。
●适用范围XMT-122智能数字显示控制仪表是智能型、高精度的电阻式测量控制仪表，与远传压力电阻传感器可构成各种量程和规格的测控系统。
（可以带峰值，谷值。
订货请来电说明。
)●功能特点自动校准和人工校准功能多重保护、隔离设计、抗干扰能力强、可靠性高良好的软件平台，具备二次开发能力，以满足特殊的功能先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便二、主要技术指标：基本误差：0.2％FS，14位A/D转换器（最大18位A/D转换器，订货时注明）。
输入信号：·远传压力电阻：（0～400）Ω采样周期：0.2S（10~200次/秒，用户可选）显示：双排四位LED数码管显示。
单排LED数码显示报警输出：仪表可带多个继电器输出，继电器触点容量 AC220V/5A或AC220V/1A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实习报告课程名称：数字式电压表学生：学号：专业班级：指导教师：完成时间：报告成绩：评阅意见：评阅教师日期数字式压力表的设计1.课程设计的目的压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，它几乎遍及所有的工业流程和科研领域。
利用ICL7107构成数字式压力表。
2.课题要求（1）测压围：0—60Mpa，主要分为四个量程段：0.04—0.6Mpa；0.1—6Mpa；1—25Mpa；1—60Mpa；（2）测量精度：1.0级。
（3）具有显示、变送、报警等功能，可同时两路输入；（4）模拟输出：可同时提供两组4-20mA或0-10V输出。
3.设计原理主要器件由芯片ICL7106和液晶显示器LCD组成关键词：芯片ICL7106 液晶显示器LCD图一为简易原理方框图。
由于7106是把模拟电路与逻辑电路集成在一块芯片上，属于大规模CMOS 集成电路，因此本方案主要有以下特点：（1）采用单电源供电，可使用9V迭层电池，有助于实现仪表的小型化。
（2）芯片部有异或门输出电路，能直接驱动LCD显示器。
（3）功耗低。
芯片本身消耗电流仅1。
8mA，功耗约16mW。
（4）输入阻抗极高，对输入信号无衰减作用。
（5）能通过部的模拟开关实现自动调零和自动显示极性的功能。
（6）噪声低，失调温标和增益温标均很小。
具有良好的可靠性，使用寿命长（7）整机组装方便，无须外加有源器件，可以很方便地进行功能检查。
本文设计的电压表,电压值显示稳定，读数方便，能测量正、负电压且能自动切换量程，使用方便。
系统框图（如图 1 所示）。
本系统可分为测试电压转换、模拟电压通道、数据电压通道（A/D 转换及译码锁存）、数码显示、小数点驱动电路5部分。
图1系统框图4.设计思路4.1 工作原理ICL7107 是双积型的A/D 转换器，还集成了A/D 转换器的模拟部分电路，如缓冲器、积分器、电压比较器、正负电压参考源和模拟开关，以及数字电路部分如振荡源、计数器、锁存器、译码器、驱动器和控制逻辑电路等，使用时只需外接少量的电阻、电容元件和显示器件，就可以完成模拟到数字量的转换，从而满足设计要求。
显示稳定可读和测量反应速度快，是本设计的关键。
ICL7107 的一个周期为用4000 个计数脉冲时间作为A/D 转换的一个周期时间，每个周期分成自动稳零（AZ）、信号积分（INT）和反积分（DE）3 个阶段。
部逻辑控制电路不断地重复产生AZ、INT、DE 3 个阶段的控制信号，适时地指挥计数器、锁存器、译码器等协调工作，使输出对应于输入信号的数值。
而输入模拟量的数值在其部数值上等于计数数值T，即：VIN 的数值=T 的数值或Vin=Vref(T/1000)式中：1000 为积分时间（1000 个脉冲周期）；T 为反积分时间（满度时为2000）。
ICL7107的管脚排列：管脚1和26是ICL7107的正、负极。
COM为模拟信号的公共端，简称模拟地，使用时应与IN－、UREF－端短接。
TEST是测试端，该端经部500Ω电阻接数字电路的公共端（GND），因二者呈等电位，故亦称做数字地。
该端有两个功能：①作测试指示，将它接U＋时LCD显示全部笔段1888、可检查显示器有无笔段残缺现象；②作为数字地供外部驱动器使用，来构成小数点及标志符的显示电路。
a1～g1、a2～g2、a3～g3、bc4分别为个位、十位、百位、千位的笔段驱动端，接至LCD的相应笔段电极。
千位b、c段在LCD部连通。
当计数值N＞1999时显示器溢出，仅千位显示“1”，其余位消隐，以此表示仪表超量程（过载溢出）。
POL为负极性指示的驱动端。
BP为LCD背面公共电极的驱动端，简称“背电极”。
OSC1～OSC3为时钟振荡器引出端，外接阻容元件可构成两级反相式阻容振荡器。
UREF＋、UREF－分别为基准电压的正、负端，利用片U＋－COM之间的＋2.8V基准电压源进行分压后，可提供所需UREF值，亦可选外基准。
CREF＋、CREF－是外接基准电容端。
IN＋、IN－为模拟电压的正、负输入端。
CAZ端接自动调零电容。
BUF是缓冲放大器输出端，接积分电阻RINT。
INT为积分器输出端，按积分电容CINT。
需要说明，ICL7106的数字地（GND）并未引出，但可将测试端（TEST）视为数字地，该端电位近似等于电源电压的一半。
图2 7107管脚示意图4.2 ICL7107的工作原理ICL7107部包括模拟电路和数字电路两大部分，二者是互相联系的。
一方面由控制逻辑产生控制信号，按规定时序将多路模拟开关接通或断开，保证A/D 转换正常进行；另一方面模拟电路中的比较器输出信号又控制着数字电路的工作状态和显示结果。
下面介绍各部分的工作原理。
（1）模拟电路模拟电路由双积分式A/D转换器构成，电路如图3所示。
主要包括2.8V 基准电压源（E0）、缓冲器（A1）、积分器（A2）、比较器（A3）和模拟开关等组成。
缓冲器A4专门用来提高COM端带负载的能力，可谓设计数字多用表的电阻图3 ICL7107的模拟电路挡、二极管挡和hFE挡提供便利条件。
这种转换器具有转换准确度高、抗串模干扰能力强、电路简单、成本低等优点，适合做低速模／数转换。
每个转换周期分三个阶段进行：自动调零（AZ）、正向积分（INT）、反向积分（DE），并按照AZ→INT→DE→AZ…的顺序进行循环。
令计数脉冲的周期为TCP，每个测量周期共需4000TCP。
其中，正向积分时间固定不变，T1＝1000TCP。
仪表显示值, 将T1＝1000TCP，UREF＝100.0mV代入上式得N＝10UIN 或UIN＝0.1N （1）只要把小数点定在十位上，即可直读结果。
满量程时N＝2000，此时UM＝2UREF＝200mV，仪表显示超量程符号“1”。
欲测量2V以上的直流电压，必须利用精密电阻分压器对UIN进行衰减。
积分电阻应采用金属膜电阻，积分电容宜选绝缘性好、介质吸收系数小的聚苯乙烯电容或聚丙烯电容。
为了提高仪表抗串模干扰的能力，正向积分时间（亦称采样时间）T1应是工频周期的整倍数。
我用50Hz交流电网，其周期为20ms，应选T1＝n·20（ms）（2）式中，n＝1，2，3，…。
例如取n＝2、4、5时，T1＝40ms、80ms、100ms，能有效地抑制50Hz干扰。
这是因为积分过程有取平均的作用，只要干扰电压的平均值为零，就不影响积分器输出。
但n值也不宜过大，以免测量速率太低。
图4 ICL7107外围电路图图5 ICL7107的数字电路（2）数字电路数字电路如图5所示。
主要包括8个单元：①时钟振荡器；②分频器；③计数器；④锁存器；⑤译码器；⑥异或门相位驱动器；⑦控制逻辑；⑧LCD显示器。
时钟振荡器由ICL7106部反相器F1、F2以及外部阻容元件R、C组成。
若取R＝120kΩ，C＝100PF，则f0＝40kHz。
f0经过4分频后得到计数频率fCP＝10kHz，即TCP＝0.1ms。
此时测量周期T＝16000T0＝4000TCP＝0.4s，测量速率为 2.5次／秒。
f0还经过800分频，得到50Hz方波电压，接LCD的背电极BP。
LCD须采用交流驱动方式，当笔段电极a～g与背电极BP呈等电位时不显示，当二者存在一定的相位差时，液晶才显示。
因此，可将两个频率与幅度相同而相位相反的方波电压，分别加至某个笔段引出端与BP端之间，利用二者电位差来驱动该笔段显示。
驱动电路采用异或门。
其特点是当两个输入端的状态相异时（一个为高电平，另一个为低电平），输出为高电平；反之输出低电平。
4.3时钟脉冲发生器由于双积分式的转换精度与时钟无关，所以7106不必采用晶体振荡器，只要采用阻容多谐振荡器即可。
振荡器是由芯片的两个与非门外接R0C0组成的多谐震荡器。
震荡频率为0002.21C R f （3） 为提高抗干扰能力，选R0C0使f0与电网频率成整倍数关系，一般f0=40Hz 时钟发生器输出40Hz 信号经四分频为10Hz 分三路输出：一路去电子计数器，作为计数脉冲，即为液晶显示器背电极驱动。
当然时钟脉冲产生方式也可采用外部时钟或石英振荡器。
若采用外部时钟，只要在芯片（40）脚加峰值5V 信号即可，经芯片两极反相器放大整形变为时钟；若用晶振作时钟，只要将晶体接在（39）（40）脚即可。
4.4 电子计数器包括计数、锁存、译码、七段输出、驱动。
计数器采用“8421”编码，有个、十、百三个二-十进制计数器，级联使用，每位计数器有四个触发器。
另有千位计数器是“半位”，只能显示数字1，所以用一个触发器即可。
锁存器亦采用触发器组成，受逻辑电路所存指令控制，所存指令到来，只接受代码而不输出。
解锁指令到来才将代码送译码器。
译码器完全是由门电路达成的组合逻辑电路，将BCD 译码成七段码笔划。
译码输出的笔划信号和背电极的相位共同决定，异或门的输入端是段位信号和50Hz 方波相异或。
4.5 时序逻辑控制电路时序逻辑控制电路接受比较器的过零脉冲和计数器的溢出脉冲，经处理后输图6 时序逻辑电路出四个指令：一是各模拟开关的控制信号，是模拟开关按规定时需切换；二是闸门信号，控制技术脉冲的个数；三是判断被测电压的极性，输出“+”、“-”号控制；四是超量程控制，超量称时，千位显示“1”，其余数码消隐。
4.6 LED显示器数码显示是用来显示数字、文字或符号的器件，现在已有多种不同类型的产品，广泛应用与多种数字设备中。
目前，数码显示器正朝着小型、多位、多彩、平面化的方向发展。
（一）发光二极管在各种显示器中，LCD的功耗最低，LED的发光响应时间最短，寿命最长。
因此，目前的数字仪表大多采用LED或LCD显示器，它们都能由集成电路直接驱动。
发光二极管是采用半导体材料制成的，能将电信号转化成光信号的结型电压发光器件。
它的特点是：①低电压（1.5~2.2V）,小电流（5~30mA）的条件下工作，即可获得足够高的亮度。
②发光响应速度快，高频特性好，能显示脉冲信息，单色性好，寿命长。
③由于LED工作PN结正向导通状态，性能稳定，只要加以必要的先留措施，就可以长期使用。
使寿命在10万小时以上，甚至可以达到100万小时。
④小型、防震、抗冲击性能好。
⑤使用灵活、可根据需要制成各种数码管、符号管、电平显示器、矩阵板、固体发光板。
（二）LED显示器将条状发光二极管按照共阳极（正极）或共阴极（负极）的方式连接，并组成“8”字型发光二极管，另一级做笔画电极，就构成了LED 数码显示器。
如7-1所示.只要按规定使某些笔画的发光二极管，就能组成0～9的一系列数字。
它具有重量轻、体积小、耐震动、寿命长、亮度高、单色性好、发光响应速度快、能在低电平条件下与数字集成电路匹配等优点可作为数字仪表，数控装置，计算机等的数字显示器件。
