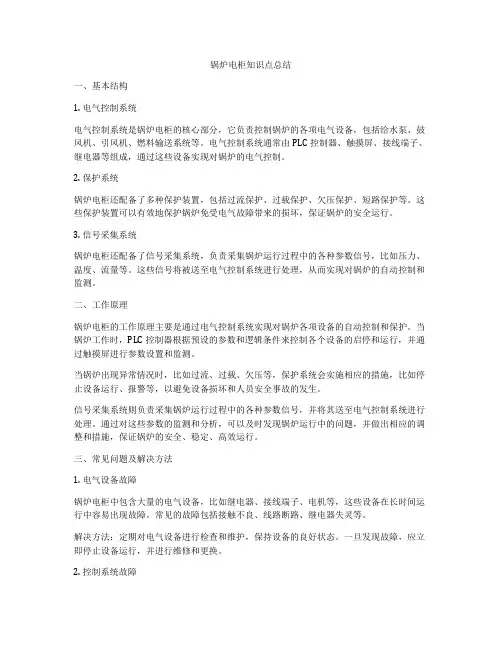

锅炉电柜知识点总结一、基本结构1. 电气控制系统电气控制系统是锅炉电柜的核心部分，它负责控制锅炉的各项电气设备，包括给水泵、鼓风机、引风机、燃料输送系统等。

电气控制系统通常由PLC控制器、触摸屏、接线端子、继电器等组成，通过这些设备实现对锅炉的电气控制。

2. 保护系统锅炉电柜还配备了多种保护装置，包括过流保护、过载保护、欠压保护、短路保护等。

这些保护装置可以有效地保护锅炉免受电气故障带来的损坏，保证锅炉的安全运行。

3. 信号采集系统锅炉电柜还配备了信号采集系统，负责采集锅炉运行过程中的各种参数信号，比如压力、温度、流量等。

这些信号将被送至电气控制系统进行处理，从而实现对锅炉的自动控制和监测。

二、工作原理锅炉电柜的工作原理主要是通过电气控制系统实现对锅炉各项设备的自动控制和保护。

当锅炉工作时，PLC控制器根据预设的参数和逻辑条件来控制各个设备的启停和运行，并通过触摸屏进行参数设置和监测。

当锅炉出现异常情况时，比如过流、过载、欠压等，保护系统会实施相应的措施，比如停止设备运行、报警等，以避免设备损坏和人员安全事故的发生。

信号采集系统则负责采集锅炉运行过程中的各种参数信号，并将其送至电气控制系统进行处理。

通过对这些参数的监测和分析，可以及时发现锅炉运行中的问题，并做出相应的调整和措施，保证锅炉的安全、稳定、高效运行。

三、常见问题及解决方法1. 电气设备故障锅炉电柜中包含大量的电气设备，比如继电器、接线端子、电机等，这些设备在长时间运行中容易出现故障。

常见的故障包括接触不良、线路断路、继电器失灵等。

解决方法：定期对电气设备进行检查和维护，保持设备的良好状态。

一旦发现故障，应立即停止设备运行，并进行维修和更换。

2. 控制系统故障PLC控制器、触摸屏等控制系统设备容易受到电磁干扰、温度影响等因素影响，从而导致控制系统的故障。

解决方法：在安装和使用过程中，应尽可能减少外部干扰的影响，确保控制系统的稳定运行。

一旦发现故障，应及时检修，并做好防护措施。

自动控制系统基础概论热工对象动态特性常规控制规律PID控制的特点比例控制(P控制)积分控制(I控制)微分控制(D控制)控制规律的选择:单回路控制概述被控对象特性对控制质量的影响:测量元件和变送器特性对控制质量的影响调节机构特性对控制质量的影响单回路系统参数整定串级控制串级控制系统的组成(要求会画控制结构图)串级控制系统的特点串级控制系统的应用范围串级控制系统的设计原则:前馈-反馈控制概述静态前馈,动态前馈前馈-反馈控制前馈-串级控制比值控制分程控制大迟延控制系统补偿纯迟延的常规控制预估补偿控制多变量控制系统耦合程度描述解耦控制系统设计火电厂热工控制系统汽包锅炉蒸汽温度控制系统过热蒸汽温度控制再热蒸汽温度一般控制方案汽包锅炉给水控制系统概述给水流量调节方式给水控制基本方案:给水全程控制:600MW机组给水全程控制实例锅炉燃烧过程控制系统概述被控对象动态特性燃烧过程控制基本方案燃烧控制中的几个问题单元机组协调控制系统概述负荷指令处理回路正常情况下负荷指令处理异常工况下的负荷指令处理负荷指令处理回路原则性方框图机炉主控制器机炉分别控制方式机炉协调控制方式直流锅炉控制系统直流锅炉特点直流锅炉动态特性直流锅炉基本控制方案直流锅炉给水控制系统直流锅炉过热汽温控制系统自动控制系统基础概论1. 控制系统的组成与分类1. 控制系统的组成及术语控制系统的四个组成部分: 被控对象,检测变送单元,控制单元,调节机构.2. 控制系统的分类:按结构分: 单变量控制系统, 多变量控制系统按工艺参数分: 过热汽温控制系统, 主蒸汽压力控制系统按任务分: 比值控制系统, 前馈控制系统按装置分: 常规过程控制系统, 计算机控制系统按闭环分: 开环控制系统, 闭环控制系统按定值的不同分: 定值控制系统, 随动控制系统, 程序控制系统3. 过渡过程: 从扰动发生,经过调节,直到系统重新建立平衡.即系统从一个平衡状态过渡到另一个平衡状态的过程,即为控制系统的过渡过程.2. 控制系统的性能指标1. 衰减比和衰减率: 衡量稳定性2. 最大偏差和超调量: 衡量准确性3. 调节时间: 衡量快速性4. 余差(静态偏差): 衡量静态特性热工对象动态特性1. 有自平衡能力对象1. 一阶惯性环节:2. 一阶惯性环节加纯迟延:3. 高阶惯性环节:4. 高阶惯性环节加纯迟延:2. 无自平衡能力对象1. 积分环节:2. 积分环节加纯迟延:3. 有积分的高阶惯性环节:4. 有纯迟延和积分的高阶惯性环节:常规控制规律PID控制的特点1. 原理简单,使用方便2. 适应性强3. 鲁棒性强比例控制(P控制)1. 控制规律: ; :比例增益:比例带,工程上用来描述控制作用的强弱.比例带越大,偏差越大.2. 控制特点:动作快有差控制积分控制(I控制)1. 控制规律:; :积分时间2. 控制特点:动作不及时无差控制3. PI控制: I控制响应慢,工程上很少有单独使用,一般都是PI控制控制规律:; P控制看作粗调,I控制看作细调.控制作用具有: 比例及时作用和积分作用消除偏差的优点.4. 积分饱和及其措施:积分饱和: 积分过量,在单方面偏差信号长时间作用下,其输出达到上下限时,其执行机构无法再增大.措施: 积分分离手段: 当偏差较大时,在控制过程的开始阶段,取消积分作用,控制器按比例动作,等到被调量快要接近给定值时,才能产生积分作用,依靠积分作用消除静态偏差.微分控制(D控制)1. 控制规律: ;2. 控制特点:超前控制3. 实际微分: 为什么采用实际微分控制:理想微分物理上不可能实现避免动作频繁,影响调节元件寿命4. PD控制: 控制规律: ;扰动进入系统的位置离输出(被调量)越远,对系统工作的影响就越小.控制通道的时间常数和迟延时间对控制质量的影响前馈-串级控制的应用场景:分程控制扩大调节阀的可调比大迟延控制系统补偿纯迟延的常规控制1. 微分先行控制方案2. 中间反馈控制方案前馈解耦导前温度: 刚通过减温器之后的蒸汽温度以导前蒸汽温度为副参数,过热蒸汽温度为主参数的串级控制系统3. 过热蒸汽温度分段控制系统:1. 过热蒸汽温度分段控制系统:缺点: 当机组负荷大范围变化时,由于过热器吸热方式不同.一级减温器出口蒸汽温度降低,为保持不变,必须减少一级减温器喷水量;二级减温器出口蒸汽温度升高,因此要增加二级减温器喷水量.造成负荷变化时两级减温器喷水量相差很大,使整个过热器喷水不均匀,恶化二级喷水减温调控能力,导致二级过热器出口温度超温.2. 按温差控制的分段控制系统:与第一种方案的差别在于: 这里以二级减温器前后的温差(-)作为第一段控制系统的被调量信号送入第一段串级的主调节器PI3.当负荷增大时,主调节器PI3的设定值随之减小,这样有(-)>T0,PI3入口偏差值增大,这意味着必须增大一级喷水量才能使下降,从而使温差(-)减小.这样平衡了负荷增加时一级喷水量和二级喷水量.该方案为串级+前馈控制策略. 后屏出口过热器出口蒸汽温度设定值由两部分组成,第一部分由蒸汽流量代表的锅炉负荷经函数发生器后给出基本设定值,第二部分是运行人员可根据机组的实际运行工况在上述基本设定值的基础上手动进行设置.虽然系统是控制后屏过热器出口温度蒸汽,用蒸汽温度信号经过比例器乘以常数K后代表后屏过热器出口蒸汽温度,其原因是蒸汽温度与蒸汽温度变化方向一致;且蒸汽温度信号比蒸汽温度信号动态响应快,能提前反映扰动对蒸汽温度的影响,有利于控制系统快速消除干扰.主调节器PID1的输出与总风量,燃烧器摆角前馈信号组合构成副调节器PID2的设定值,副调节器的测量值为一级减温器出口温度.PID2输出控制一级其控制原理如下:正常情况下即当再热蒸汽温度处于设定值附近变化时,由调节器PID1改变烟气挡板开度来消除再热蒸汽温度的偏差,蒸汽流量D作为负荷前馈信号通过函数模块去直接控制烟气挡板.当的参数整定合适时,能使负荷变化时的再热蒸汽温度保持基本不变或变化很小.反向器-K用以使过热挡板与再热挡板反向动作.喷水减温调节器PID2也是以再热蒸汽温度作为被调信号,但此信号通过比例偏置器±Δ被叠加了一个负偏置信号(它的大小相当于再热蒸汽温度允许的超温限值).这样,当再热蒸汽温度正常时,调节器PID2的入口端始终只有一个负偏差信号,它使喷水阀全关.只有当再热蒸汽温度超过规定的限值时,调节器的入口偏差才会变为正,从而发出喷水减温阀开的指令,这样可防止喷水门过分频繁的动作而降低机组热经济性.2. 采用烟气再循环调节手段的再热蒸汽温度控制系统其控制原理如下:再热蒸汽温度T 在比较器Δ内与设定值(由A 产生)比较,当蒸汽温度低时,偏差值为正信号,此信号进入调节器PID1,其输出经执行器去调节烟气挡板开度,增大烟气再循环量,以控制再热蒸汽温度.在加法器2中引入了送风量信号V 作为前馈控制信号和烟气热量(烟温×烟气流量)修正信号,送风量V 反映了锅炉负荷大小,同时能提前反映蒸汽温度的变化.当V 增加时,蒸汽温度升高,相应的烟气再循环量应减少,故V 按负向送入调节器.函数模块是用来修正风量和再循环烟气量的关系的.通过乘法器由烟温信号调整再循环烟气流量.当再热蒸汽超温时,比较器输出为负值,PID1输出负信号直至关闭烟气再循环挡板,烟气再循环失去调温作用.同时,比较器的输出通过反相器- K 1,比例偏置器±Δ去喷水调节器PID2,开动喷水调节阀去控制再热蒸汽温度,蒸汽温度负偏差信号经反相器-K2去偏差报警器,实现超温报警,同时继电器打开热风门,用热风将循环烟道堵住,防止因高温炉烟倒流入再循环烟道而烧坏设备.当再热蒸汽温度恢复到设定值时,比较器输出为零,PID2关闭喷水门,偏差报警信号通过继电器关闭热风门,烟气再循环系统重新投入工作.3. 采用摆动燃烧器调节手段的再热蒸汽温度控制系统燃烧器上倾可以提高炉膛出口烟气温度,燃烧器下倾可以降低炉膛出口烟气温度.燃烧器控制系统是一个加前馈的单回路控制系统,再热蒸汽温度设定值是主蒸汽流量经函数发生器,再加操作员可调整的偏置量A构成.PID1调节器根据再热器出口蒸汽温度T与再热蒸汽温度设定值偏差来调整燃烧器摆角.为了抑制负荷扰动引起的再热蒸汽温度变化,系统引入了送风量前馈信号,该信号能反映负荷和烟气侧的变化.送风量前馈信号和反馈控制信号经加法器4共同控制燃烧器摆角.A侧再热器出口蒸汽温度和B侧再热器出口蒸汽温度各有两个测量信号,正常情况下选择A,B两侧的平均值作为燃烧器摆角控制的被调量.燃烧器摆角控制为单回路的前馈-反馈控制系统,再热器出口蒸汽温度设定值由运行人员手动给出.再热器出口蒸汽温度设定值和实际值的偏差经PID调节器后加上前馈信号分别作为燃烧器摆角的控制指令.前馈信号由蒸汽流量经函数发生器后给出.当再热蒸汽温度偏低时,燃烧器摆角向上动作;当再热蒸汽温度偏高时,燃烧器摆角向下动作. 2. 再热蒸汽温度喷水减温控制系统汽包锅炉给水控制系统给水控制任务: 使锅炉的给水量适应锅炉的蒸发量,维持汽包水位在规定的范围内,同时保持稳定的给水流量.对象特性: 给水流量扰动的三个体现方面:4. 虚假水位现象: 当锅炉蒸发量突然增加时,汽包水下面的气泡容积也迅速增大,即锅炉的蒸发强度增强,从而使水位升高.给水控制基本方案:1. 单冲量给水控制系统: 汽包水位和水位给定值调节的反馈控制系统某600MW发电机组给水热力系统示意图,机组配三台给水泵,其中一台容量为额定容量30%的电动给水泵,两台容量各为额定容量50%的汽动给水泵.电动给水泵一般是作为启动泵和备用泵,正常运行时用两台汽动给水泵,两台汽动给水泵由小汽轮机驱动,其转速控制由独立的小汽轮机电液控制系统(micro-electro hydraulic control system,MEH)完成,MEH系统的转速给定值是由给水控制系统设置,MEH 系统只相当于给水控制系统的执行机构.在高压加热器与省煤器之间有主给水电动截止阀、给水旁路截止阀和约15%容量的给水旁路调节阀.2. 给水控制系统1. 水位控制系统汽包水位控制系统如图所示,它是单冲量和串级三冲量两套控制系统构成,汽包水位设定值由运行人员在操作台面上手动设定.当锅炉启动或负荷小于15%额定负荷阶段,控制系统是通过调节器PID1调节给水旁路的调节阀开度来控制给水量以维持汽包水位,而此时切换器T2接Y端,通过调节器PID5调节电动给水泵的转速来维持给水泵出口母管压力与汽包压力之差.当旁路调节阀开到80%时,由SCS (Sequence control system, 顺序控制系统)完成开主给水电动阀,关旁路截止阀.当负荷在15%额定负荷以上,但小于30%额定负荷时,切换器T1接Y端,切换器T2接N端,这时汽包水位设定值的偏差经调节器PID2,并经调节器PID6控制给水泵转速来调节给水流量达到维持汽包水位目的.同时当机组负荷升至20%额定负荷时,第一台给水泵开始冲转升速.当负荷大于30%额定负荷,切换器T1接N端,给水控制切换为三冲量给水控制.汽包水位控制指令由两个串级调节器PID3和PID4根据汽包水位偏差、主给水流量和主蒸汽流量三个信号形成.水位设定值与汽包水位偏差经调节器PID3 后,加主蒸汽流量信号作为副回路PID4的设定值,副回路副参数为主给水流量,经PID运算后作为给水泵控制的设定值.当负荷大于30%额定负荷时,第一台汽动给水泵并入给水系统.当负荷达40%额定负荷时,第二台汽动给水泵开始冲转升速.当负荷达60%额定负荷时,第二台汽动给水泵并入给水系统,撤出电动给水泵,将其投入热备用.机组正常时,是通过改变两台汽动给水泵的转速来调节给水量.由于给水泵的工作特性不完全相同,为稳定各台给水泵的并列运行特性,避免发生负荷不平衡现象,设计了各给水泵出口流量调节回路,将各给水泵的出口流量和转速指令的偏差送入各给水泵调节器(PID6、 PID7 和PID8)的入口,以实现多台给水泵的输出同步功能.GAIN CHANGER & BALANCER作用是根据给水泵投入自动的数量,调整控制信号的大小.拇入自动数目越大,控制信号越小.2. 给水泵最小流量控制汽机跟随控制方式:控制特点: 锅炉侧调负荷,汽机侧调汽压. 在保证主蒸汽压力稳定的情况下,汽轮机跟随锅炉而动作.优点: 在运行中主蒸汽压力相对稳定,有利于发电机组的安全经济运行.机炉协调控制方式控制特点: 在负荷调节动态过程中,机炉协调控制可以使汽压在允许的范围内波动,这样可以充分利用锅炉蓄热,使单元机组较快适应负荷变化,同时主蒸汽压力p T的变动范围也不大,因而机组的运行工况比较稳定.调节燃料量M控制主蒸汽压力p T(或机组负荷) 调节送风量V控制过剩空气系数(烟气含氧量) 调节引风量V控制炉膛压力p汽轮机控制系统为工频电液控制系统时:另一种送风控制系统方案. 锅炉指令BD经过函数发生器f2(x)后形成一个风量指令,氧量调节器输出σ对锅炉指令BD进行修正.3. 引风控制系统: 引风控制系统的任务是保证一定的炉膛压力. 由引风量改变到炉膛压力变化其动态响应快,测量也容易,因此一般采用单回路即可.3. 燃烧控制系统基本方案锅炉指令BD作为给定值送到燃料控制系统和送风控制系统,使燃料量和送风量同时改变,使燃烧率与机组要求的燃烧率相适应,保证风量与燃料量比例变化; 同时送风量作为前馈信号通过引到引风调节器PI4,改变引风量以平衡送风量的变化,使炉膛压力p s不变或变化很小.由于所有调节器都采用PI控制规律,因此,调节过程结束时,主蒸汽压力P T,燃烧经济性指标O2和炉膛压力p s,都稳定在给定值上;而锅炉的燃料量M,送风量V和引风量V都改变到与要求的燃烧率相适应的新数值上.总燃料量(总发热量)的构成形式为其中: O为燃油量,k o为燃油发热系数,M c为总煤量,k MQ为煤发热系数.当M c不变,而煤种变化造成发热量增加时,刚开始M也不变,但随着炉膛发热量的增加,D Q增大,D Q>M,由积分器正向积分增大k MQ,使M增大,直至M=D Q3. 增益自动调整乘法器为燃料调节对象的一部分,选择合适的函数,则可以做到不管给煤机投入的台数如何,都可以保持燃料调节对象增益不变,这样就不必调整燃料调节器的控制参数了.增益调整与平衡器,就是完成该功能.4. 风煤交叉限制在机组增减负荷动态过程中,为了使燃料得到充分燃烧,需要保持一定的过量空气系数. 因此,在机组增负荷时,就要求先加风后加煤;在机组减负荷时,就要求先减煤后减风.这样就存在一个风煤交叉限制.锅炉指令BD经函数器f1(x)后转换为所需的风量,风量经函数器f2(x)转换为相应风量下的最大燃料量,燃料量经函数器后转换为该燃料量下的最小风量.当增加负荷时,锅炉指令BD增大,在原风量未变化前,低值选择器输出为原风量下的最大燃料量指令,即仍为原来锅炉指令BD.在风量侧,锅炉指令BD增大,则其对应的风量指令增大,大于原燃料量所需最小风量,经高值选择后作为给定值送至送风控制系统以增大风量.只有待风量增加后,锅炉燃料的给定值才随之增加,直到与锅炉指令BD一致.由此可见,由于高值选择器的作用,风量控制系统先于燃料控制系统动作.由于低值选择器的作用,使燃料给定值受到风量的限制,燃料控制系统要等风量增加后再增加燃料量.同理,减负荷时,由于低值选择器的作用,燃料给定值先减少.由于高值选择器的作用,使风量给定值受到燃料量限制,风量控制系统要等待燃料量降低后再减少风量.上图为煤粉锅炉燃料系统的一般控制方案.其中虚框1的功能是完成总燃料量(发热量)的测量与修正.虚框2的功能是燃料侧的风煤交叉限制.5. 风机调节本节下略单元机组协调控制系统概述1. 单元机组协调控制系统的基本组成2. 机组负荷控制系统被控对象动态特性3. 机组负荷控制系统被控对象动态特性1. 单元机组动态特性:当汽轮机调门开度动作时,被调量p E和p T的响应都很快,即热惯性小.当锅炉燃烧率改变时,被调量p E和p T的响应都很快,即热惯性小.2. 负荷控制系统被控对象动态特性1. 机组主机,主要辅机或设备的故障原因有两类跳闸或切除,这类故障的来源是明确的,可根据切投状况加以确定工作异常,其故障来源是不明确的,无法直接确定,只能通过测量有关运行参数的偏差间接确定.2. 对机组实际负荷指令的处理方法有四种: 负荷返回RB, 快速负荷切断FCB, 负荷闭锁增/减BI/BD, 负荷迫升/迫降RU/RD. 其中,负荷返回RB和快速负荷切断FCB是处理第一类故障的;负荷闭锁增/减BI/BD 和负荷迫升/迫降RU/RD是处理第二类故障的.1. 负荷返回RB负荷返回回路具有两个主要功能: 计算机组的最大可能出力值;规定机组的负荷返回速率.发电机组负荷返回回路的设计方案: 该机组主要选择送风机,引风机,一次风机,汽动给水泵,电动给水泵及空气预热器为负荷返回监测设备.当其中设备因故跳闸,则发出负荷返回请求,同时计算出负荷返回速率.RB目标值和RB返回速率送到如图13-9所示的负荷指令处理回路中去.2. 负荷快速切断FCB当机组突然与电网解列,或发电机,汽轮机跳闸时,快速切断负荷指令,实现机组快速甩负荷.主机跳闸的负荷快速切断通常考虑两种情况: 一种是送电负荷跳闸,机组仍维持厂用电运行,即不停机不停炉; 另一种是发电机跳闸,汽轮机跳闸,由旁路系统维持锅炉继续运行,即停机不停炉.负荷指令应快速切到0（锅炉仍维持最小负荷运行).负荷快速切断回路的功能与实现和负荷返回回路相似.只不过减负荷的速率要大得多.3. 负荷闭锁增/减BI/BD当机组在运行过程中,如果出现下述任一种情况:任一主要辅机已工作在极限状态,比如给风机等工作在最大极限状态燃料量,空气量,给水流量等任一运行参数与其给定值的偏差已超出规定限值.认为设备工作异常,出现故障.该回路就对实际负荷指令加以限制,即不让机组实际负荷指令朝着超越工作极限或扩大偏差的方向进一步变化,直至偏差回到规定限值内才解除闭锁.4. 负荷迫升/迫降RU/RD对于第二类故障,采取负荷闭锁增/减BI/BD措施是机组安全运行的第一道防线.当采用BI/BD措施后,监测的燃料量,空气量,给水流量等运行参数中的任一参数依然偏差增大,这样需采取进一步措施,使负荷实际负荷指令减小/增大,直到偏差回到允许范围内.从而达到缩小故障危害的目的.这就是实际负荷指令的迫升/迫降RU/RD,负荷迫升/迫降是机组安全运行的第二道防线.负荷指令处理回路原则性方框图该负荷指令处理回路功能的1原则性框图,是在正常工况下符合指令处理原则性方案上,添加了异常工况下相应负荷指令处理功能.锅炉跟随方式在大型单元机组负荷控制中只是作为一种辅助运行方式.一般当锅炉侧正常,机组输出电功率因汽轮机侧的原因而受到限制时,如汽轮机侧的主、辅机或控制系统故障,汽轮机控制系统处2. 汽轮机跟随方式机组负荷响应速度慢,不利于带变动负荷和参加电网调频.这种负荷控制方式适用于带基本负荷的单为了克服正反馈,应以汽轮机的能量需求信号而不是实际的消耗能量信号作为对锅炉的能量要求信号,即应以蒸汽流量的需求（称为目标蒸汽流量）而不是实际蒸汽流量作为锅炉的前馈控制信号.为此必须对p1进行修正,以形成目标蒸汽流量信号.直流锅炉控制系统上面两种控制方案均没有考虑过热汽温对燃料量和给水流量的动态响应时间差异,,会造成燃水比的动态不匹配,使得过热汽温波动大.为此提出一种燃料-给水控制原则性方案:可以选择锅炉受热面中间位置某点蒸汽温度(又称为中间点温度或微过热温度)作为燃水比是否适当的信号.这是一个前馈-串级调节系统,副调节器PID2输出为给水流量控制指令,通过控制给水泵的转速使得锅炉总给水流量等于给水给定值,以保持合适的燃水比.主调节器PID1以中间点温度为被调量,其输出按锅炉指令BD形成的给水流量基本指令进行校正,以控制锅炉中间点汽温在适当范围内.控制系统可分同负荷下的分离器出口焓值给定值.焓值给定值加上PID1输出的校正信号构成给定值SP2,由分离器出口压力和温度经焓值计算模块算出分离器出口焓值,该出口焓值与给定值SP2的偏差经调节器PID2 进行PID运算后,作为校正信号,对给水基本指令进行燃水比校正. 调节器PID3的给定值SP3是由,锅炉指令BD指令给出的给水流量基本指令加上调节器PID2输出的校正信号构成.调节器PID3根据锅炉总给水流最与流量给定值SP3的偏差进行PID运算,输出作为给水流量控制指令调节给水泵转速来满足机组负荷变化对锅炉总给水流量的需求.3. 采用焓增信号的给水控制方案在上图所示的给水控制系统中,由调节器PID3根据给定值SP3与省煤器入口给水流量(锅炉给水流量)的偏差向给水泵控制回路发出给水流量控制指令,在给水泵控制回路中,通过调节给水泵转速来实现调节给水流量的要求.在此重点分析给水流量给定值SP3的形成.当锅炉负荷在35%~ 100%MCR范围内,没有循环水流量和省煤器入口最小流量限制时,省煤器入口给水流量(锅炉给水流量)给定值SP3为水吸收的热量焓增焓增修正其中的水吸收的热量和焓增如图所示给出.。

管式加热炉56个基础知识解答与综合反平衡热效率简化计算方法1、什么叫燃烧？燃烧的基本条件是什么？答：燃烧是物质相互化合而伴随发光、发热的过程。

我们通常所说的燃烧是指可燃物与空气中的氧发生剧烈的化学反应。

可燃物燃烧时需要有一定的温度，可燃物开始燃烧时所需要的最低温度叫该物质的燃点或着火点。

物质燃烧的基本条件：一是可燃物，如燃料油、瓦斯等；二是要有助燃剂，如空气、氧气；三是要有明火或足够高的温度。

三者缺一就不能发生燃烧，这就是“燃烧三条件”或“燃烧三要素”。

2、燃烧的主要化学反应是什么？燃烧产物中主要成份是什么？答：主要化学反应：C＋O2→CO2＋热量；2H2＋O2→2H2O＋热量；S＋O2→SO2＋热量；燃烧产物（烟气）中主要成份：二氧化碳（CO2）、一氧化碳（CO）、二氧化硫（SO2）、水蒸汽（H2O）、氮气（N2）、多余的氧（O2）。

3、什么是辐射传热、对流传热？答：辐射传热是一种由电磁波来传递能量的过程，所传递的能量叫做辐射能，辐射具有微粒性（光子）和波动性（电磁波）两重性质。

对流传热是液体或气体质点互相变动位置的方法将热量自空间的一部分传递到其他部分。

4、什么叫管式加热炉？它有哪些特性？答：管式加热炉是石油炼制、石油化工和化学、化纤工业中使用的工艺加热炉，它具有其它工业炉所没有的若干特点。

其基本特点：具有用耐火材料包围的燃烧室，利用燃料燃烧产生的热量将物质加热的一种设备。

管式加热炉特性：1）被加热物质在管内流动，故仅限于加热气体或液体；2）加热方式为直接受火式；3）只烧液体或气体燃料；4）长周期连续运转，不间断操作。

5、管式加热炉的工作原理是什么？答：管式加热炉的工作原理是：燃料在管式加热炉的辐射室(极少数在单独的燃烧室)内燃烧，释放出的热量主要通过辐射传热和对流传热传递给炉管，再经过传导传热和对流传热传递给被加热介质，这就是管式加热炉的工作原理。

6、管式加热炉的主要特点是什么？答：与炼油装置的其他设备相比，管式加热炉的特殊性在于直接用火焰加热；与一般工业炉相比，管式加热炉的炉管承受高温、高压和介质腐蚀；与锅炉相比，管式加热炉内的介质不是水和蒸汽，而是易燃、易爆、易裂解、易结焦和腐蚀性较强的油和气，这就是管式加热炉的主要特点。

锅炉控制原理
锅炉控制原理是指通过对锅炉的温度、压力、流量和排放等参数进行监测和调节，实现对锅炉运行的自动控制。

其主要原理包括三个方面：传感器检测、控制器处理和执行器执行。

传感器检测是通过安装在锅炉上的各种传感器，如温度传感器、压力传感器和流量传感器等来检测锅炉运行状态的各项参数。

通过传感器采集到的数据，可以实时监测锅炉的运行情况。

控制器处理是指将传感器采集到的数据送入控制器进行处理，通过比较测量值与设定值之间的差异，控制器可以判断出锅炉是否需要调整运行状态。

控制器可以是单一控制器，也可以是多级复杂控制系统，根据实际需求来选择。

执行器执行是指根据控制器的指令，通过执行器对锅炉进行相应的调节。

常见的执行器包括阀门、电机和风机等，通过改变阀门的开度、电机的转速以及风机的送风量等，可以实现对锅炉的温度、压力和流量等参数的调节。

锅炉控制原理的关键在于对传感器的准确性和控制器的灵敏度的要求，只有传感器能够准确地检测到锅炉的各项参数，并将这些数据传递给控制器，同时控制器能够快速反应并对执行器发出指令，才能实现对锅炉运行的精确控制。

总的来说，锅炉控制原理是通过传感器检测锅炉运行参数、控制器处理传感器数据并发出指令、执行器执行控制器指令来实
现对锅炉的自动控制。

这一原理是现代锅炉运行的重要基础，能够提高锅炉的效率和安全性。

锅炉基础知识一、什么是系统图二、简单来说系统图就是用线、图形、各种符号等代表现场的管道、设备、阀门等表达的一种方式三、二、系统图的重要性、为什么要有系统图四、现场的设备流程错综复杂、用系统图可以准确的表达出现场管道、设备、阀门等的流程、位置等各项信息。

五、什么是饱和温度、过热蒸汽及过热度；饱和温度是指液体和蒸气处于动态平衡状态即饱和状态时所具有的温度ts。

饱和状态时，液体和蒸气的温度相等。

饱和温度一定时，饱和压力也一定；反之，饱和压力一定时，饱和温度也一定。

温度升高，会在新的温度下形成新的动态平衡状态。

物质的某一饱和温度必对应于某一饱和压力。

最佳的饱和温度并非一个固定值，它随外界条件变化而变化。

在饱和状态下的液体称为饱和液体，其对应的蒸汽是饱和蒸汽，但最初只是湿饱和蒸汽，待饱和水中的水分完全蒸发后才是干饱和蒸汽。

蒸汽从不饱和到湿饱和干饱和的过程温度是不增加的（湿饱和到干饱和温度保持不变），干饱和之后继续加热则温度会上升，成为过热蒸气。

水蒸汽的形成经过五种状态的变化，即（未饱和）水→（饱和）水→（湿饱和）蒸汽→（干饱和）蒸汽→（过热）-蒸汽。

过热度：在一定压力下，过热蒸汽温度与饱和温度的差值。

过热蒸汽温度超出该压力下的（饱和）温度的（度数）称为过热度。

绝对压力：容器内工质本身的实际压力称为绝对压力。

表压力：容器内工质的绝对压力与大气压力的差值为表压力，表压力就是用表计测量所得的压力。

绝对压力与表压力的关系：绝对压力=表压力+大气压力表压力=绝对压力-大气压力标准大气压：在标准大气条件下海平面的气压，其值为101.325kPa，是压强的单位，记作帕斯卡(Pa)。

1、各阀门的作用给水手动总门：就地开断锅炉给水的总阀门给水电动门：远方控制开断锅炉给水的阀门（可就地操作）电动给水调节门：调节给水流量，稳定控制汽包水位减温水调节门：调节减温水流量，控制主汽温度汽包加热器调节门：控制进入汽包加热给水的流量，控制进入省煤器给水的温度电动主汽门：远方开断集汽集箱至锅炉主汽母管的阀门手动并汽门：就地开断锅炉主汽母管至主汽母管的阀门2、压力表3、汽包加热器系统作用、原理、什么时候投运作用：提高给水温度，防止省煤器低温腐蚀原理：利用汽包内高温汽水混合物通过热交换加热给水投运时间：投入或退出汽包加热系统的运行，当排烟温度低于190℃时，投入汽包加热系统，当排烟温度高于190℃可退出汽包加热系统运行。

推板窑炉基本基础知识推板窑炉是一种广泛应用于陶瓷制造业的窑炉类型，也称为板式窑炉。

在推板窑炉中，窑底上方有一层厚重的隔板，称为推板。

在窑烧制过程中，推板可以控制炉内空气流动，从而实现温度控制和气体排放的目的。

以下是关于推板窑炉的基本基础知识。

1. 推板窑炉的工作原理推板窑炉的工作原理是利用推板控制炉内空气流动和温度分布，从而实现高效的烧制过程。

在窑烧制过程中，燃料在窑底燃烧，产生热气流。

推板可以堵住热气流，使其在炉内流动，从而控制炉内温度。

同时，推板上方的空气可以与外界交流，实现气体排放。

2. 推板窑炉的优点与其他窑炉相比，推板窑具有以下优点：（1）控制温度：推板可以控制炉内空气流动，从而控制炉内温度分布。

这有助于烧制出品质稳定的产品。

（2）易于操作：推板窑炉操作简单方便，不需要高超技术。

（3）低能耗：因为推板可以控制炉内温度，所以推板窑炉通常能够在较低的温度下进行烧制，从而节省能源。

（4）适用范围广：推板窑炉适用于各种不同的瓷器和陶瓷制品的生产。

3. 推板窑炉的缺点推板窑炉也有一些缺点：（1）烧制周期长：由于推板窑炉通常使用较低的温度进行烧制，因此烧制周期通常比较长。

（2）生产效率低：由于烧制周期长，推板窑炉的生产效率比较低。

（3）热量损失大：由于推板窑炉的隔板结构，热量容易散失，从而导致热量损失比较大。

4. 推板窑炉的应用推板窑炉广泛应用于陶瓷制造业。

由于其温度控制和气体排放的优点，推板窑炉适用于各种不同类型的陶瓷制品的烧制，包括瓷器、瓷罐、陶瓷餐具等。

5. 推板窑炉的发展随着科技的发展和工艺的不断改进，推板窑炉也在不断发展。

一些新的技术和处理方法，例如选用高温耐火材料，加强温度控制等，可以提高推板窑炉的烧制质量和效率。

总之，推板窑炉是一种广泛应用于陶瓷制造业的窑炉类型，它能够通过控制温度和气体排放等方式实现高效的烧制过程。

虽然推板窑炉有一些缺点，但它仍然是一种非常实用和广泛应用的窑炉类型，为陶瓷制造业做出了很大贡献。

大地化工一分公司一号密闭炉表工培训手册为贯彻公司稳定发展储备人才的指示精神，本炉特编制该培训手册，望各新进人员认真学习，结合实际生产操作，努力钻研岗位技能早日成长为优秀的仪表操作工。

目录：一、密闭电石炉员工基本须知二、仪表操作工基础知识1、仪表操作岗位的作用？2、生产电石的基本原料是什么？3、生产电石的原料的质量要求：4、什么是电石的发气量及发气量和电石质量的关系？5、石灰中的杂质对电石生产有什么样的危害？6、什么叫生烧石灰，为什么要求控制石灰的生烧率？7、什么叫过烧石灰？它对电石生产有那些危害性？8、为什么说碳素材料中的灰分越少对电石生产越好？9、碳素材料中的水分对电石生产有什么影响？10、怎样理解碳素材料中的挥发份对电石生产的影响？11、电石生产中碳素材料的粒度多大才算合适？12、什么是炉料的配比？13、电石炉内的料层结构是怎样的？14、什么是连续式自动烧结电极?15、自动式烧结电极采用什么原料？16、电极糊的烧结过程是怎样的？17、焙烧电极糊的热源有那些？18、电极软断的原因是什么？如何处理和预防19、电极硬断的原因是什么？如何处理和预防20、形成高炉温的条件有那些？21、怎样掌握电极的工作长度和插入料层的深度？22、什么叫明弧操作？有什么危害？23、为什么会有塌料现象？如何预防？24、为什么有时候加料刚完，电极反而上升？25、电极入料深度测量方法的原理是什么？26、炉气中氢气含量超过规定指标会发生事故吗？三、表工必须知道的电学知识1、电流、电压和电阻2、欧姆定律3、电流的热效应4、功率因数5、三相交流电路一、密闭电石炉员工基本须知1、密闭电石炉的产品是电石，其化学名称叫做碳化钙。

其分子式是CaC2,分子量为64.10。

纯的碳化钙只能在实验室中，用加热金属钙和纯碳使其直接化合的方法而制得。

而我们公司生产的电石是指工业碳化钙，它是在电石炉中用焦炭和石灰而制得。

电石中除含大部分碳化钙外，还含有少量部分其他杂质。
